Віброланцюгова дробарка

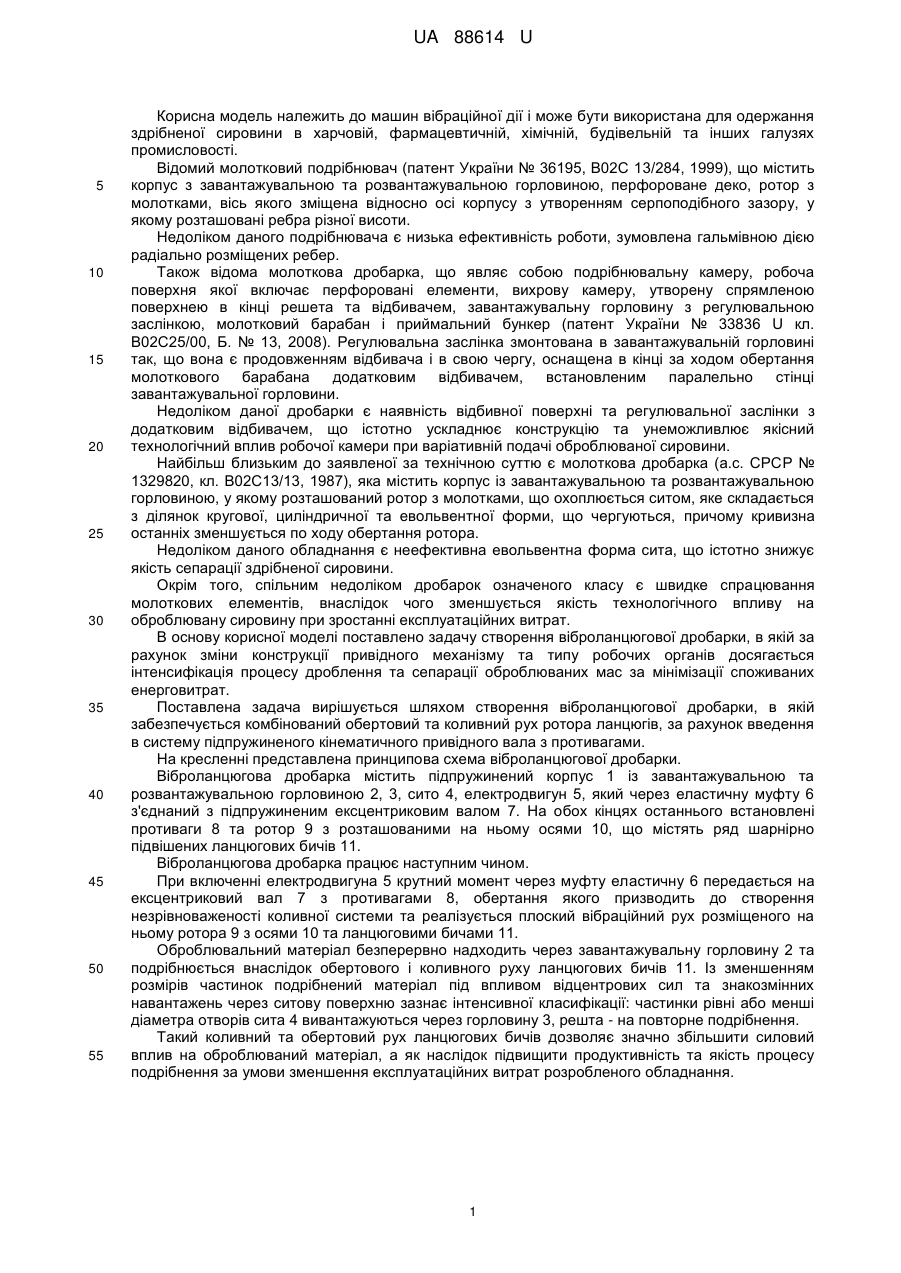

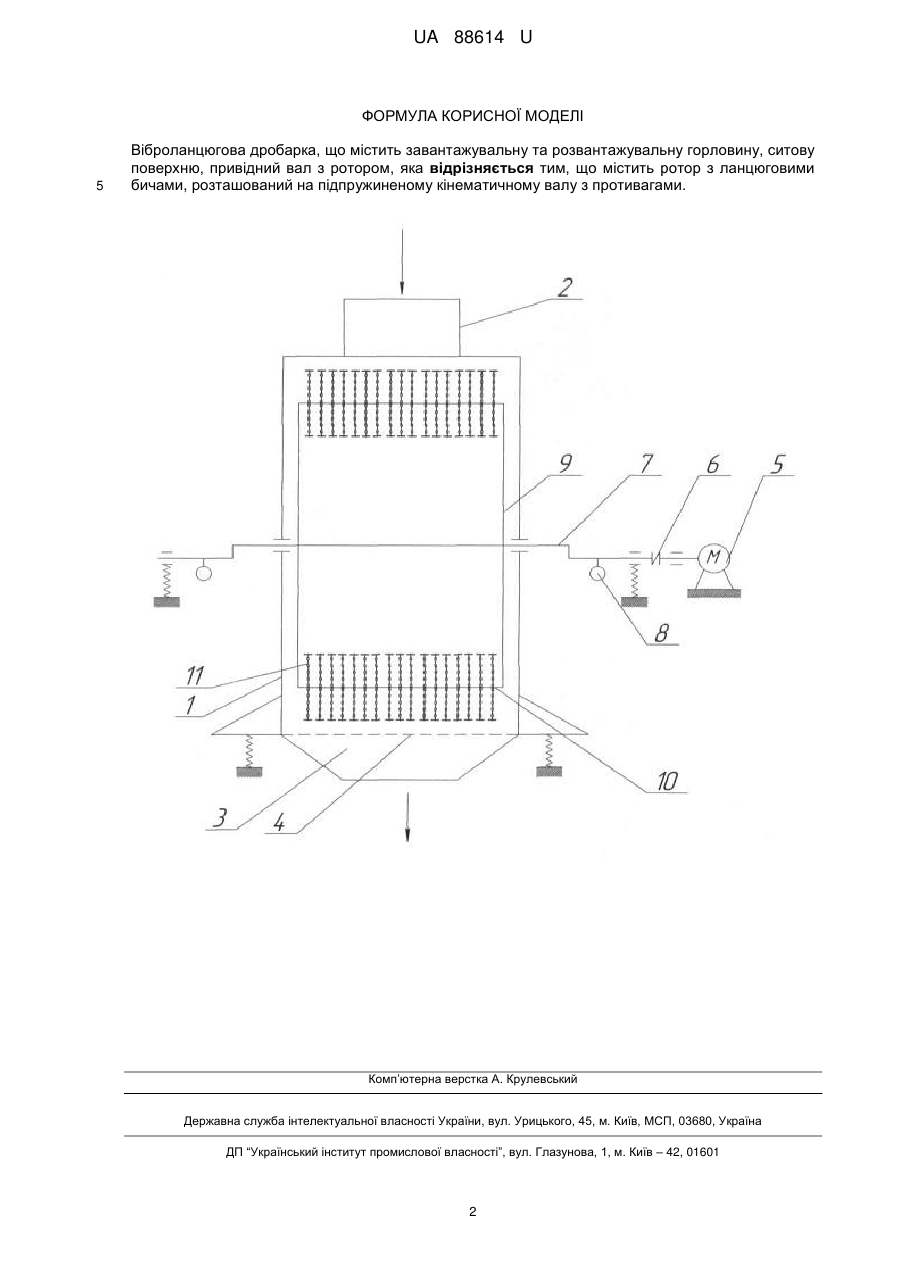

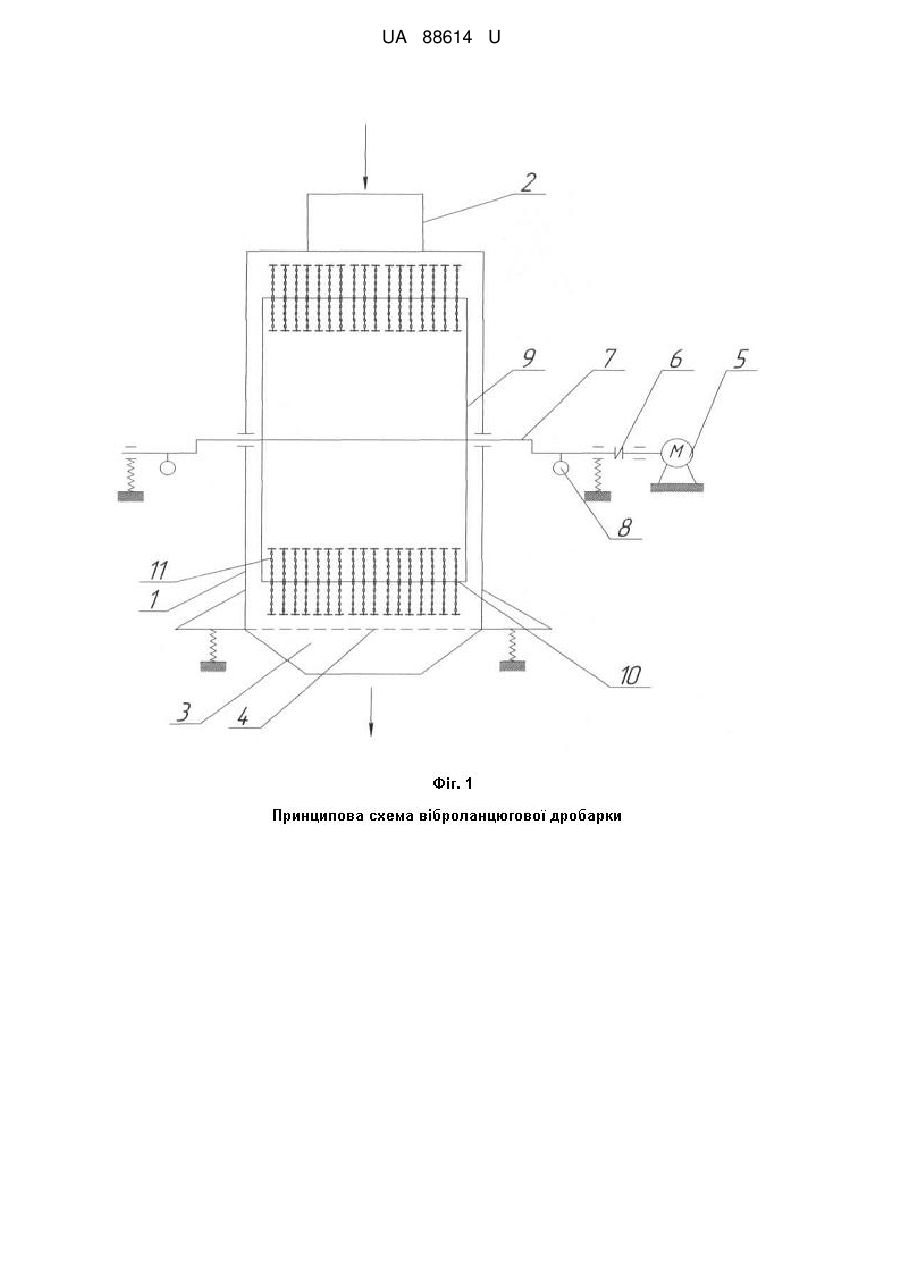

Реферат: UA 88614 U UA 88614 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машин вібраційної дії і може бути використана для одержання здрібненої сировини в харчовій, фармацевтичній, хімічній, будівельній та інших галузях промисловості. Відомий молотковий подрібнювач (патент України № 36195, В02С 13/284, 1999), що містить корпус з завантажувальною та розвантажувальною горловиною, перфороване деко, ротор з молотками, вісь якого зміщена відносно осі корпусу з утворенням серпоподібного зазору, у якому розташовані ребра різної висоти. Недоліком даного подрібнювача є низька ефективність роботи, зумовлена гальмівною дією радіально розміщених ребер. Також відома молоткова дробарка, що являє собою подрібнювальну камеру, робоча поверхня якої включає перфоровані елементи, вихрову камеру, утворену спрямленою поверхнею в кінці решета та відбивачем, завантажувальну горловину з регулювальною заслінкою, молотковий барабан і приймальний бункер (патент України № 33836 U кл. В02С25/00, Б. № 13, 2008). Регулювальна заслінка змонтована в завантажувальній горловині так, що вона є продовженням відбивача і в свою чергу, оснащена в кінці за ходом обертання молоткового барабана додатковим відбивачем, встановленим паралельно стінці завантажувальної горловини. Недоліком даної дробарки є наявність відбивної поверхні та регулювальної заслінки з додатковим відбивачем, що істотно ускладнює конструкцію та унеможливлює якісний технологічний вплив робочої камери при варіативній подачі оброблюваної сировини. Найбільш близьким до заявленої за технічною суттю є молоткова дробарка (а.с. СРСР № 1329820, кл. В02С13/13, 1987), яка містить корпус із завантажувальною та розвантажувальною горловиною, у якому розташований ротор з молотками, що охоплюється ситом, яке складається з ділянок кругової, циліндричної та евольвентної форми, що чергуються, причому кривизна останніх зменшується по ходу обертання ротора. Недоліком даного обладнання є неефективна евольвентна форма сита, що істотно знижує якість сепарації здрібненої сировини. Окрім того, спільним недоліком дробарок означеного класу є швидке спрацювання молоткових елементів, внаслідок чого зменшується якість технологічного впливу на оброблювану сировину при зростанні експлуатаційних витрат. В основу корисної моделі поставлено задачу створення віброланцюгової дробарки, в якій за рахунок зміни конструкції привідного механізму та типу робочих органів досягається інтенсифікація процесу дроблення та сепарації оброблюваних мас за мінімізації споживаних енерговитрат. Поставлена задача вирішується шляхом створення віброланцюгової дробарки, в якій забезпечується комбінований обертовий та коливний рух ротора ланцюгів, за рахунок введення в систему підпружиненого кінематичного привідного вала з противагами. На кресленні представлена принципова схема віброланцюгової дробарки. Віброланцюгова дробарка містить підпружинений корпус 1 із завантажувальною та розвантажувальною горловиною 2, 3, сито 4, електродвигун 5, який через еластичну муфту 6 з'єднаний з підпружиненим ексцентриковим валом 7. На обох кінцях останнього встановлені противаги 8 та ротор 9 з розташованими на ньому осями 10, що містять ряд шарнірно підвішених ланцюгових бичів 11. Віброланцюгова дробарка працює наступним чином. При включенні електродвигуна 5 крутний момент через муфту еластичну 6 передається на ексцентриковий вал 7 з противагами 8, обертання якого призводить до створення незрівноваженості коливної системи та реалізується плоский вібраційний рух розміщеного на ньому ротора 9 з осями 10 та ланцюговими бичами 11. Оброблювальний матеріал безперервно надходить через завантажувальну горловину 2 та подрібнюється внаслідок обертового і коливного руху ланцюгових бичів 11. Із зменшенням розмірів частинок подрібнений матеріал під впливом відцентрових сил та знакозмінних навантажень через ситову поверхню зазнає інтенсивної класифікації: частинки рівні або менші діаметра отворів сита 4 вивантажуються через горловину 3, решта - на повторне подрібнення. Такий коливний та обертовий рух ланцюгових бичів дозволяє значно збільшити силовий вплив на оброблюваний матеріал, а як наслідок підвищити продуктивність та якість процесу подрібнення за умови зменшення експлуатаційних витрат розробленого обладнання. 1 UA 88614 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Віброланцюгова дробарка, що містить завантажувальну та розвантажувальну горловину, ситову поверхню, привідний вал з ротором, яка відрізняється тим, що містить ротор з ланцюговими бичами, розташований на підпружиненому кінематичному валу з противагами. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
