Дробарка

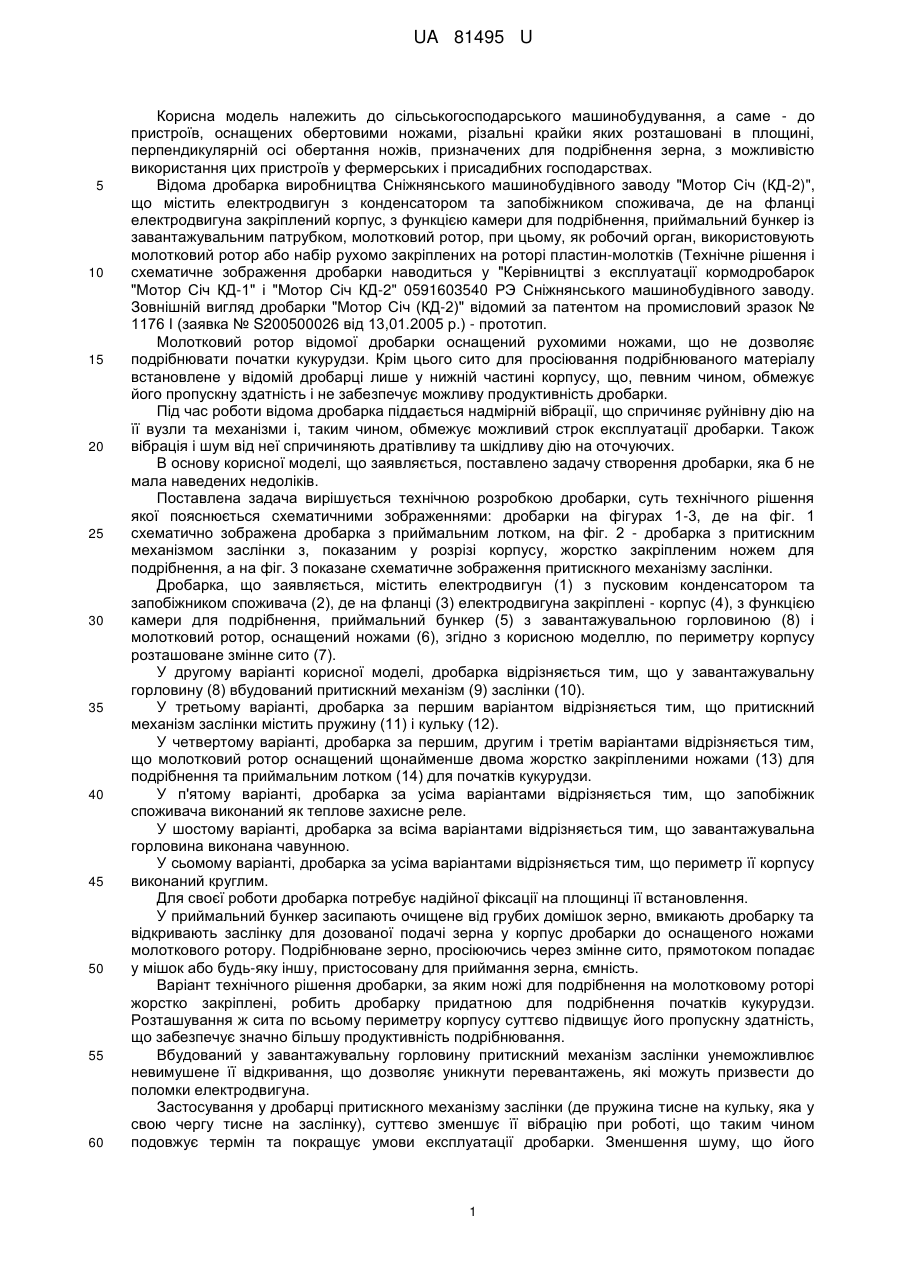

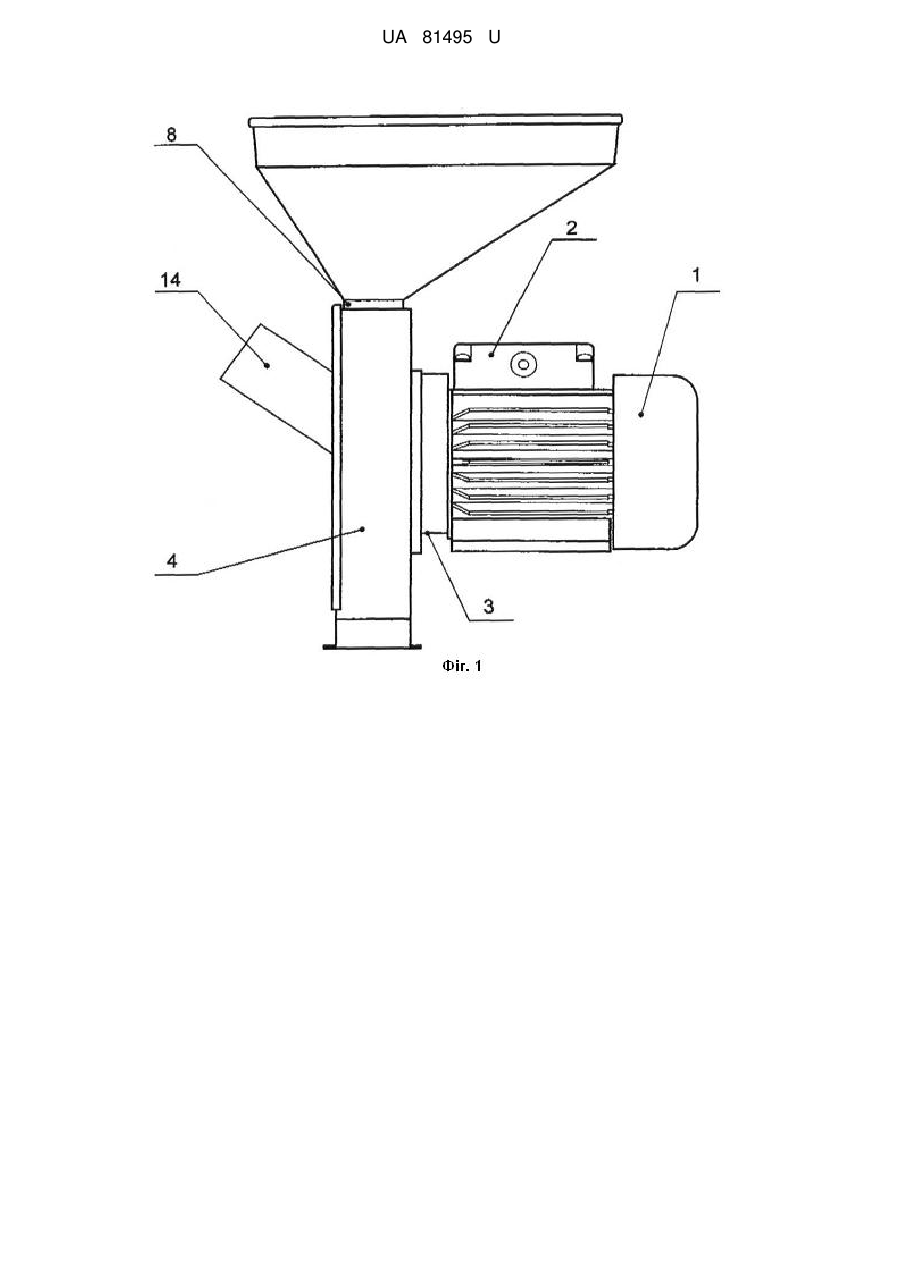

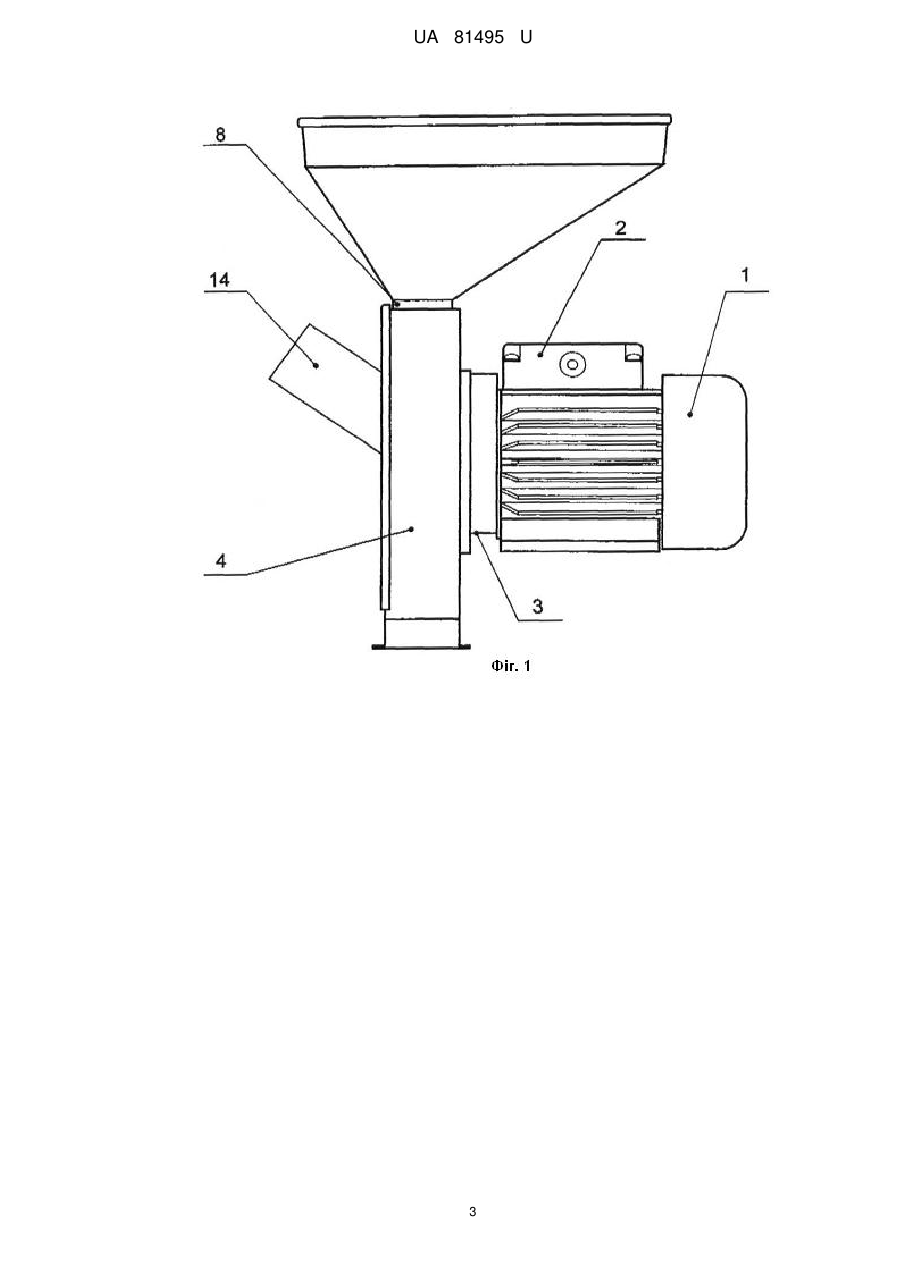

Реферат: UA 81495 U UA 81495 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме - до пристроїв, оснащених обертовими ножами, різальні крайки яких розташовані в площині, перпендикулярній осі обертання ножів, призначених для подрібнення зерна, з можливістю використання цих пристроїв у фермерських і присадибних господарствах. Відома дробарка виробництва Сніжнянського машинобудівного заводу "Мотор Січ (КД-2)", що містить електродвигун з конденсатором та запобіжником споживача, де на фланці електродвигуна закріплений корпус, з функцією камери для подрібнення, приймальний бункер із завантажувальним патрубком, молотковий ротор, при цьому, як робочий орган, використовують молотковий ротор або набір рухомо закріплених на роторі пластин-молотків (Технічне рішення і схематичне зображення дробарки наводиться у "Керівництві з експлуатації кормодробарок "Мотор Січ КД-1" і "Мотор Січ КД-2" 0591603540 РЭ Сніжнянського машинобудівного заводу. Зовнішній вигляд дробарки "Мотор Січ (КД-2)" відомий за патентом на промисловий зразок № 1176 І (заявка № S200500026 від 13,01.2005 р.) - прототип. Молотковий ротор відомої дробарки оснащений рухомими ножами, що не дозволяє подрібнювати початки кукурудзи. Крім цього сито для просіювання подрібнюваного матеріалу встановлене у відомій дробарці лише у нижній частині корпусу, що, певним чином, обмежує його пропускну здатність і не забезпечує можливу продуктивність дробарки. Під час роботи відома дробарка піддається надмірній вібрації, що спричиняє руйнівну дію на її вузли та механізми і, таким чином, обмежує можливий строк експлуатації дробарки. Також вібрація і шум від неї спричиняють дратівливу та шкідливу дію на оточуючих. В основу корисної моделі, що заявляється, поставлено задачу створення дробарки, яка б не мала наведених недоліків. Поставлена задача вирішується технічною розробкою дробарки, суть технічного рішення якої пояснюється схематичними зображеннями: дробарки на фігурах 1-3, де на фіг. 1 схематично зображена дробарка з приймальним лотком, на фіг. 2 - дробарка з притискним механізмом заслінки з, показаним у розрізі корпусу, жорстко закріпленим ножем для подрібнення, а на фіг. 3 показане схематичне зображення притискного механізму заслінки. Дробарка, що заявляється, містить електродвигун (1) з пусковим конденсатором та запобіжником споживача (2), де на фланці (3) електродвигуна закріплені - корпус (4), з функцією камери для подрібнення, приймальний бункер (5) з завантажувальною горловиною (8) і молотковий ротор, оснащений ножами (6), згідно з корисною моделлю, по периметру корпусу розташоване змінне сито (7). У другому варіанті корисної моделі, дробарка відрізняється тим, що у завантажувальну горловину (8) вбудований притискний механізм (9) заслінки (10). У третьому варіанті, дробарка за першим варіантом відрізняється тим, що притискний механізм заслінки містить пружину (11) і кульку (12). У четвертому варіанті, дробарка за першим, другим і третім варіантами відрізняється тим, що молотковий ротор оснащений щонайменше двома жорстко закріпленими ножами (13) для подрібнення та приймальним лотком (14) для початків кукурудзи. У п'ятому варіанті, дробарка за усіма варіантами відрізняється тим, що запобіжник споживача виконаний як теплове захисне реле. У шостому варіанті, дробарка за всіма варіантами відрізняється тим, що завантажувальна горловина виконана чавунною. У сьомому варіанті, дробарка за усіма варіантами відрізняється тим, що периметр її корпусу виконаний круглим. Для своєї роботи дробарка потребує надійної фіксації на площинці її встановлення. У приймальний бункер засипають очищене від грубих домішок зерно, вмикають дробарку та відкривають заслінку для дозованої подачі зерна у корпус дробарки до оснащеного ножами молоткового ротору. Подрібнюване зерно, просіюючись через змінне сито, прямотоком попадає у мішок або будь-яку іншу, пристосовану для приймання зерна, ємність. Варіант технічного рішення дробарки, за яким ножі для подрібнення на молотковому роторі жорстко закріплені, робить дробарку придатною для подрібнення початків кукурудзи. Розташування ж сита по всьому периметру корпусу суттєво підвищує його пропускну здатність, що забезпечує значно більшу продуктивність подрібнювання. Вбудований у завантажувальну горловину притискний механізм заслінки унеможливлює невимушене її відкривання, що дозволяє уникнути перевантажень, які можуть призвести до поломки електродвигуна. Застосування у дробарці притискного механізмузаслінки (де пружина тисне на кульку, яка у свою чергу тисне на заслінку), суттєво зменшує її вібрацію при роботі, що таким чином подовжує термін та покращує умови експлуатації дробарки. Зменшення шуму, що його 1 UA 81495 U 5 10 15 20 25 30 35 40 спричиняє вібрація працюючої дробарки, розширює можливості її розташування без шкоди для оточуючих. Виконання завантажувальної горловини дробарки чавунною забезпечує її необхідну міцність, стійкість і нечутливість до ударів фракцій оброблюваного матеріалу. Наявність у чавуні графітових включень гасить вібрацію і резонансні коливання, у результаті чого працююча дробарка генерує значно менший шум. Круглий периметр корпусу дробарки забезпечує його достатню місткість при меншій кількості конструкційного матеріалу. Крім цього така дробарка простіша у виготовленні. Дробарка за технічним рішенням, що заявляється, придатна для переробки не лише зерна (пшениці, ячменю, жита і т.п.) - як це є у прототипі, а й кукурудзи у початках - при підготовці кормів для домашніх тварин та птахів у фермерських та присадибних господарствах. Фігури креслення: Фіг. 1. Схематичне зображення дробарки з приймальним лотком. Фіг. 2. Схематичне зображення дробарки із притискним механізмом заслінки і ножем для подрібнення. Фіг. 3. Схематичне зображення притискного механізму заслінки. 1 - електродвигун; 2 - пусковий конденсатор та запобіжник споживача; 3 - фланець; 4 корпус; 5 - приймальний бункер; 6 - молотковий ротор; 7 - змінне сито; 8 - завантажувальна горловина; 9 - притискний механізм; 10- заслінка; 11- пружина; 12 - кулька; 13 - ножі; 14 приймальний лоток. Дробарка за технічним рішенням, що заявляється, може бути виготовлена із застосуванням стандартних деталей та механізмів на будь-якому машинобудівному виробництві, оснащеному обладнанням і пристроями для штампування, гнуття та лиття металу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Дробарка, що містить електродвигун з пусковим конденсатором та запобіжником споживача, де на фланці електродвигуна закріплені - корпус, з функцією камери для подрібнення, приймальний бункер із завантажувальною горловиною і молотковий ротор, оснащений ножами, яка відрізняється тим, що по периметру корпусу розташоване змінне сито. 2. Дробарка за п. 1, яка відрізняється тим, що у завантажувальну горловину вбудований притискний механізм заслінки. 3. Дробарка за п. 2, яка відрізняється тим, що притискний механізм заслінки містить пружину і кульку. 4. Дробарка за пп. 1-3, яка відрізняється тим, що молотковий ротор оснащений щонайменше двома жорстко закріпленими ножами для подрібнення та приймальним лотком для початків кукурудзи. 5. Дробарка за будь-яким з пунктів, яка відрізняється тим, що запобіжник споживача виконаний як теплове захисне реле. 6. Дробарка за будь-яким з пунктів, яка відрізняється тим, що завантажувальна горловина виконана чавунною. 7. Дробарка за будь-яким з пунктів, яка відрізняється тим, що периметр її корпусу виконаний круглим. 2 UA 81495 U 3 UA 81495 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
