Ножова роторна дробарка

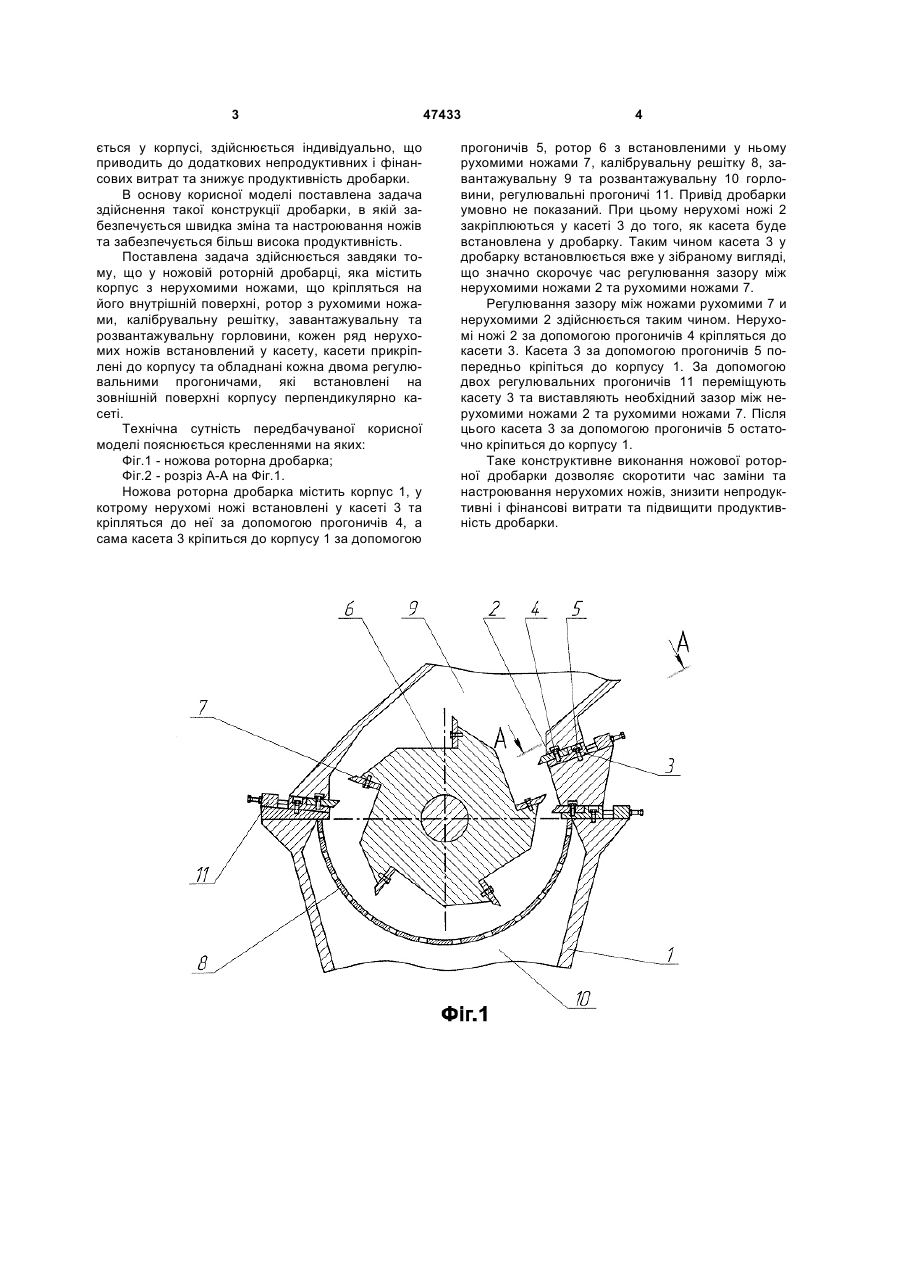

Ножова роторна дробарка, яка містить корпус з нерухомими ножами, що кріпляться на його вну 3 ється у корпусі, здійснюється індивідуально, що приводить до додаткових непродуктивних і фінансових витрат та знижує продуктивність дробарки. В основу корисної моделі поставлена задача здійснення такої конструкції дробарки, в якій забезпечується швидка зміна та настроювання ножів та забезпечується більш висока продуктивність. Поставлена задача здійснюється завдяки тому, що у ножовій роторній дробарці, яка містить корпус з нерухомими ножами, що кріпляться на його внутрішній поверхні, ротор з рухомими ножами, калібрувальну решітку, завантажувальну та розвантажувальну горловини, кожен ряд нерухомих ножів встановлений у касету, касети прикріплені до корпусу та обладнані кожна двома регулювальними прогоничами, які встановлені на зовнішній поверхні корпусу перпендикулярно касеті. Технічна сутність передбачуваної корисної моделі пояснюється кресленнями на яких: Фіг.1 - ножова роторна дробарка; Фіг.2 - розріз А-А на Фіг.1. Ножова роторна дробарка містить корпус 1, у котрому нерухомі ножі встановлені у касеті 3 та кріпляться до неї за допомогою прогоничів 4, а сама касета 3 кріпиться до корпусу 1 за допомогою 47433 4 прогоничів 5, ротор 6 з встановленими у ньому рухомими ножами 7, калібрувальну решітку 8, завантажувальну 9 та розвантажувальну 10 горловини, регулювальні прогоничі 11. Привід дробарки умовно не показаний. При цьому нерухомі ножі 2 закріплюються у касеті 3 до того, як касета буде встановлена у дробарку. Таким чином касета 3 у дробарку встановлюється вже у зібраному вигляді, що значно скорочує час регулювання зазору між нерухомими ножами 2 та рухомими ножами 7. Регулювання зазору між ножами рухомими 7 и нерухомими 2 здійснюється таким чином. Нерухомі ножі 2 за допомогою прогоничів 4 кріпляться до касети 3. Касета 3 за допомогою прогоничів 5 попередньо кріпіться до корпусу 1. За допомогою двох регулювальних прогоничів 11 переміщують касету 3 та виставляють необхідний зазор між нерухомими ножами 2 та рухомими ножами 7. Після цього касета 3 за допомогою прогоничів 5 остаточно кріпиться до корпусу 1. Таке конструктивне виконання ножової роторної дробарки дозволяє скоротити час заміни та настроювання нерухомих ножів, знизити непродуктивні і фінансові витрати та підвищити продуктивність дробарки. 5 Комп’ютерна верстка Л. Ціхановська 47433 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
