Електропривід постійного струму

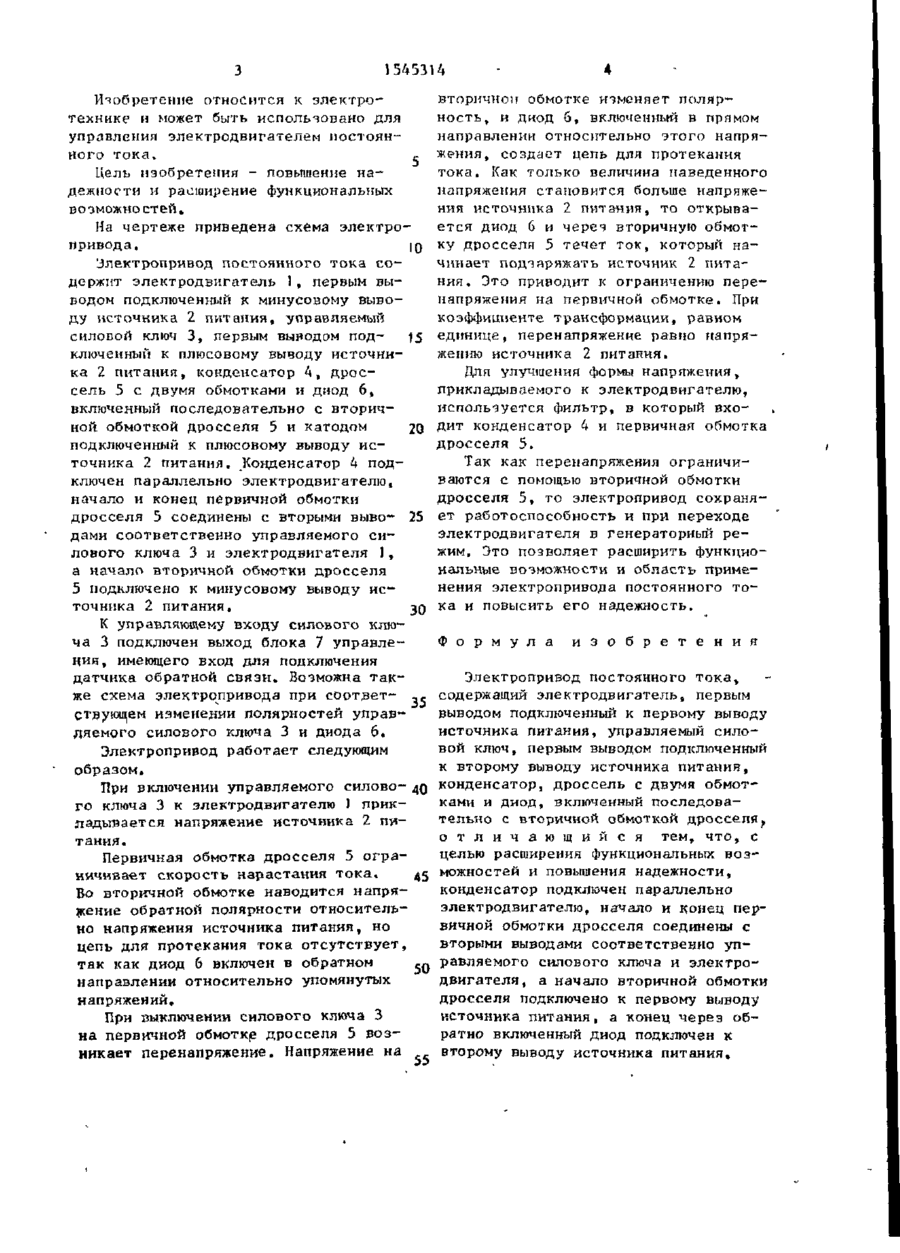

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (51)5 Н 02 Р 5/06 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ҐННТ СССР (21) 4336801/24-07 -- * (22) 26.10.87 (46) 23.02.90. Бюл. № 7 (72) И.С.Кутрань, Л.Л.Янченко и Ю.В.Мороз (53) 621.316.213.5(083.8) (56) Авторское свидетельство СССР № 1267574, кл. Н 02 Р 5/06, 1984. Розенфельд В,Е. и др. Тиристорное управление электрическим подвижным составом. - М.: Транспорт, 1970, с. 100, рис. 44. (54) ЭЛЕКТРОПРИВОД ПОСТОЯННОГО ТОКА (57) Изобретение относится к электротехнике и может быть использовано при регулировании частоты вращения электродвигателя постоянного тока. Целью изобретения является расширение функциональных возможностей и повышение надежности. Электропривод содержит управляемый силовой ключ 3, дроссель 5 с двумя обмотками и обратный диод 6, включенный последовательно с вторичной обмоткой дросселя 5. Ограничение скорости нарастания тока электродвигателя 1 обеспечивается при помощи первичной обмотки дросселя 5, а перенапряжение ограничивается при помощи цепи, содержащей вторичную обмотку дросселя 5 и обратный диод 6, 1 ил. п. г 09 n •*-< 1545314 Изобретение относится к электротехнике и может быть ислольяовано для управления электродвигателем постоянного тока. Цель изобретения - повышение надежности и расширение функциональных во эможио стей. На чертеже приведена схема электропривода. Электропривод постоянного тока содержит электродвигатель 1, первым выводом подключенный к минусовому выводу источника 2 питания, управляемый силовой ключ 3, первым выводом под15 ключенный к плюсовому выводу источника 2 питания у конденсатор 4, дроссель 5 с двумя обмотками и диод 6, включенный последовательно с вторичной обмоткой дросселя 5 и катодом 20 подключенный к плюсовому выводу источника 2 питания. Конденсатор 4 подключен параллельно электродвигателю, начало и конец первичной обмотки дросселя 5 соединены с вторыми выво- 25 дами соответственно управляемого силового ключа 3 и электродвигателя ] , а начало вторичной обмотки дросселя 5 подключено к минусовому выводу источника 2 питания, 30 К управляющему входу силового ключа 3 подключен выход блока 7 управления, имеющего вход для подключения датчика обратной связи. Возможна так~ же схема электропривода при соответ- 35 ствующем изменении полярностей управляемого силового ключа 3 и диода 6. Электропривод работает следующим образом. При включении управляемого силово- 40 го ключа 3 к электродвигателю 1 прикладывается напряжение источника 2 питания. Первичная обмотка дросселя 5 ограничивает скорость нарастания тока. Во вторичной обмотке наводится напряжение обратной полярности относительно напряжения источника питания, но цепь для протекания тока отсутствует, так как диод 6 включен в обратном 50 направлении относительно упомянутых напряжений. При выключении силового ключа 3 на первичной обмотке дросселя 5 возникает перенапряжение. Напряжение на 55 вторичной обмотке изменяет полярность, и диод 6, включенный в прямом направлении относительно этого напряжения, создаст цепь для протекания тока. Как только величина наведенного напряжения становится больше напряжения источника 2 питания, то открывается диод 6 и череч вторичную обмотку дросселя 5 течет ток, который начинает подзаряжать источник 2 питания. Это приводит к ограничению перенапряжения на первичной обмотке. При коэффициенте трансформации, равном единице, перенапряжение равно напряжению источника 2 питания. Для улучшения формы напряжения, прикладываемого к электродвигателю, исполь-эуется фильтр, в который входит конденсатор 4 и первичная обмотка дросселя 5. Так как перенапряжения ограничиваются с помощью вторичной обмотки дросселя 5, то электропривод сохраняет работоспособность и при переходе электродвигателя в генераторный режим. Это позволяет расширить функциональные возможности и область применения электропривода постоянного тока и повысить его надежность. Ф о р м у л а и з о б р е т е н и я Электропривод постоянного тока» содержащий электродвигатель, первым выводом подключенный к первому выводу источника питания, управляемый силовой ключ, первым выводом подключенный к второму выводу источника питания, конденсатор, дроссель с двумя обмотками и диод, включенный последовательно с вторичной обмоткой дросселя» о т л и ч а ю щ и й с я тем, ч т о , с целью расширения функциональных в о з можностей и повышения надежности, конденсатор подключен параллельно электродвигателю, начало и конец первичной обмотки дросселя соединены с вторыми выводами соответственно управляемого силового ключа и электрод в и г а т е л я , а начало вторичной обмотки дросселя подключено к первому выводу источника питания, а конец через обратно включенный диод подключен к второму выводу источника питания. І5453І4 Редактор В.Петраш Составитель В.Трофименко Техред А.Кравчук Корректор/и,ревская Заказ 496 Тираж 452 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
