Прістрій для запуску та живлення плазмодугової установки постійного струму

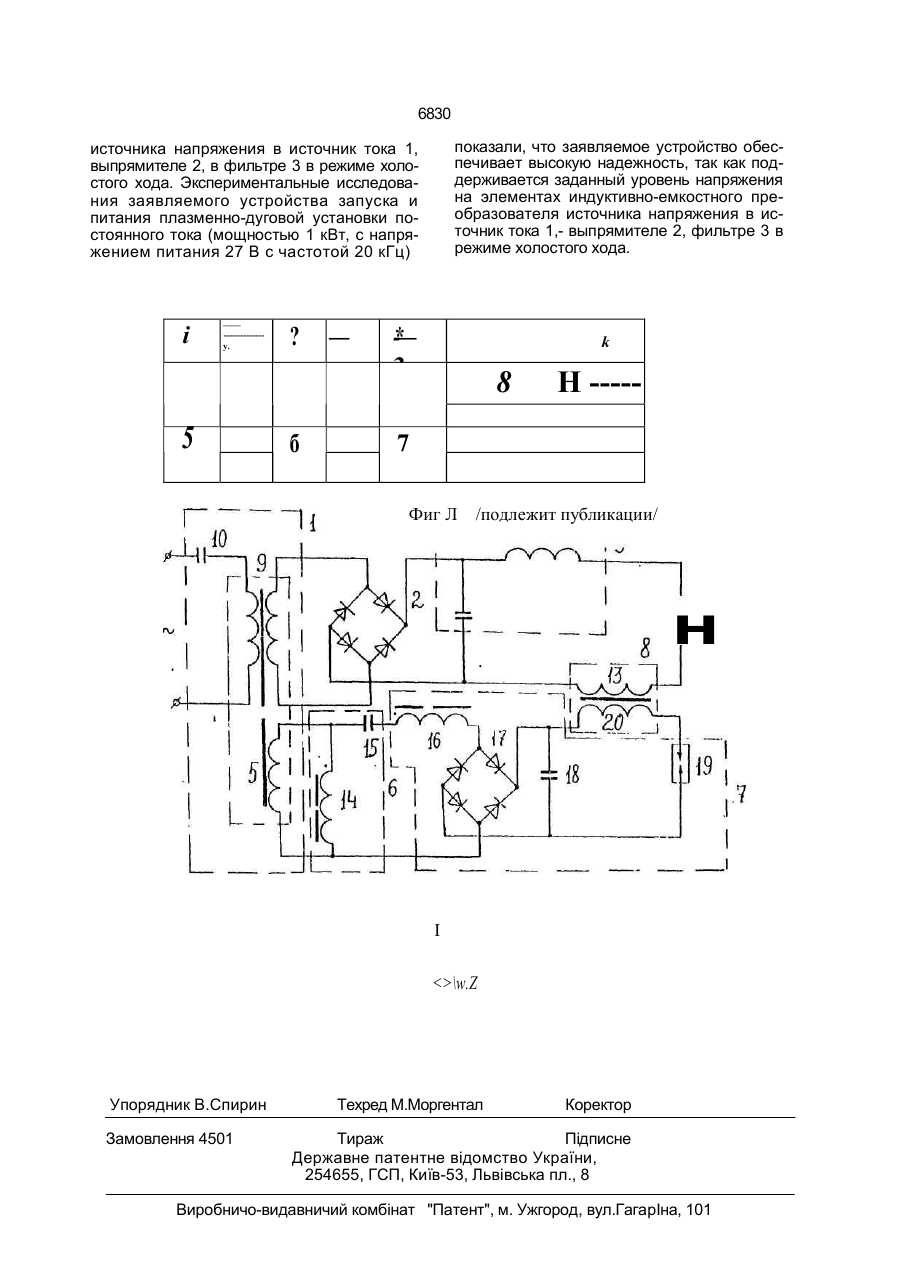

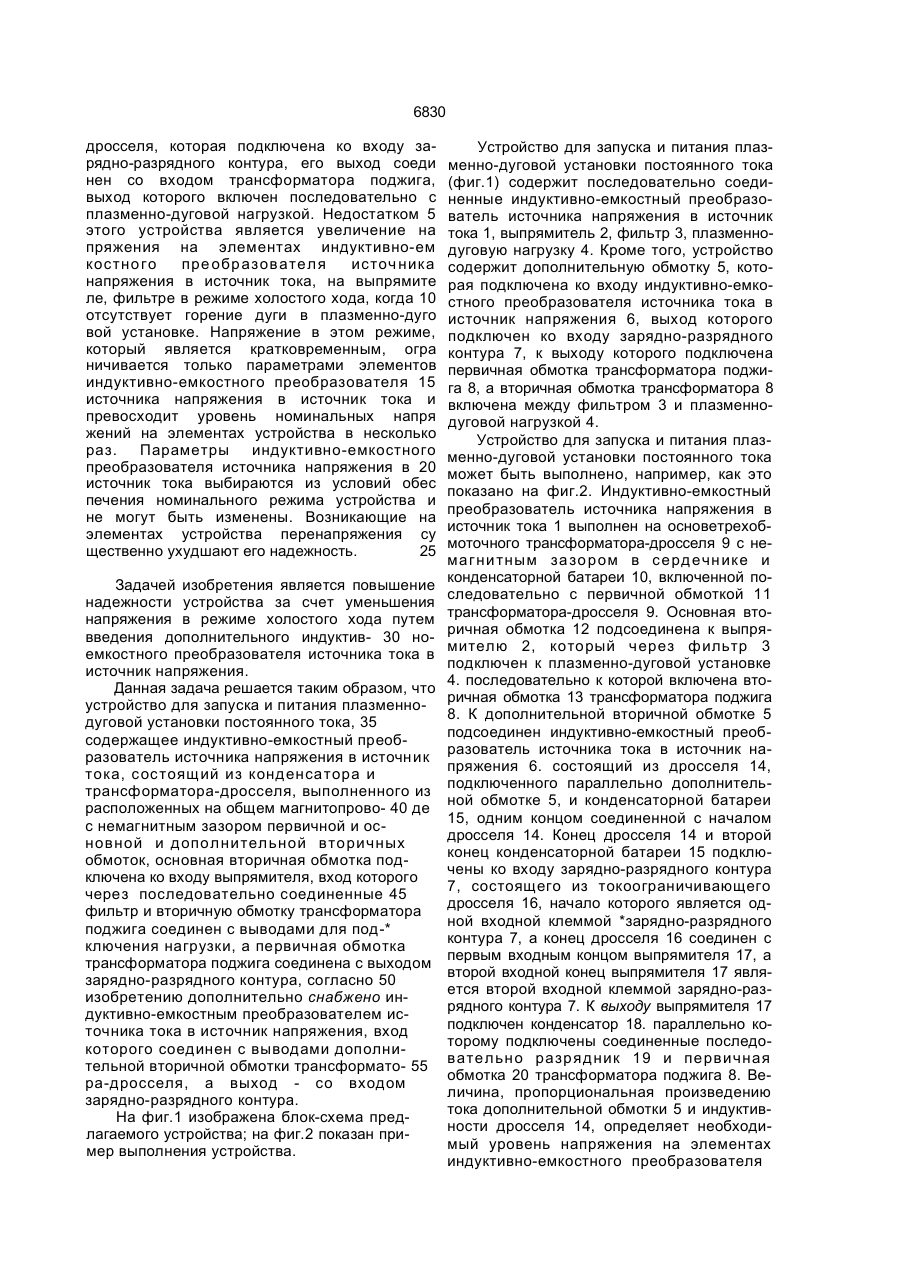

Устройство для запуска и питания плазменно-дуговой установки постоянного тока, содержащее индуктивно-емкостный преоб разователь источника напряжения и источник тока, состоящий из конденсатора и трансформатора-дросселя, выполненного из расположенных на общем магнитопроводе с немагнитным зазором первичной, а также основной и дополнительной вторичных обмоток, основная вторичная обмотка подключена ко входу выпрямителя^выход которого через последовательно соединенные фильтр и вторичную обмотку трансформатора поджига соединен с выводами для подключения нагрузки, а первичная обмотка трансформатора поджига соединена с выходом зарядно-разрядного контура, о т л и ч а ю щ е е с я тем, что оно дополнительно снабжено индуктивно-емкостным преобразователем источника тока в источник напряжения, вход которого соединен с выводами дополнительной вторичной обмотки трансформатора-дросселя, а выход - со входом зарядно-разрядного контура. С > О Изобретение относится к устройствам силовой преобразовательной техники, используемым в системах плазменного воспламенения топлив газотурбинных двигателей и может быть применено в установках, где используются плазменные воспламенители. Известно устройство для запуска и питания плазменно-дуговой установки, содержащее индуктивно-емкостный преобразователь источника напряжения в источник тока, выход которого через выпрямитель подключен к межэлектродному промежутку, и осциллятор, выполненный в виде трансформатора высокого напряжения (1). Недостатком данного устройства является повышение напряжения на элементах ин дуктивно-емкостного преобразователя источника напряжения в источник тока, нэ выпрямителе в режиме холостого хода, когда нет горения дуги, что существенно снижает надежность устройства. Наиболее близким по технической сущности к заявляемому устройству является выбранное в качестве прототипа устройство для запуска и питания плазменно-дуговой установки постоянного тока (2), содержащее последовательно соединенные индуктивноемкостный преобразователь источника напряжения в источник тока, состоящий из конденсатора и трансформатора-дросселя, выпрямитель, фильтр, подключенный к выводам плазменно-дуговой нагрузки, дополнительную обмотку трансформатора со 00 о о 6830 дросселя, которая подключена ко входу зарядно-разрядного контура, его выход соеди нен со входом трансформатора поджига, выход которого включен последовательно с плазменно-дуговой нагрузкой. Недостатком 5 этого устройства является увеличение на пряжения на элементах индуктивно-ем костно го пре обр азов ател я источ ник а напряжения в источник тока, на выпрямите ле, фильтре в режиме холостого хода, когда 10 отсутствует горение дуги в плазменно-дуго вой установке. Напряжение в этом режиме, который является кратковременным, огра ничивается только параметрами элементов индуктивно-емкостного преобразователя 15 источника напряжения в источник тока и превосходит уровень номинальных напря жений на элементах устройства в несколько раз. Параметры индуктивно-емкостного преобразователя источника напряжения в 20 источник тока выбираются из условий обес печения номинального режима устройства и не могут быть изменены. Возникающие на элементах устройства перенапряжения су щественно ухудшают его надежность. 25 Задачей изобретения является повышение надежности устройства за счет уменьшения напряжения в режиме холостого хода путем введения дополнительного индуктив- 30 ноемкостного преобразователя источника тока в источник напряжения. Данная задача решается таким образом, что устройство для запуска и питания плазменнодуговой установки постоянного тока, 35 содержащее индуктивно-емкостный преобразователь источника напряжения в источн ик тока, состоящ ий из конд енсатора и трансформатора-дросселя, выполненного из расположенных на общем магнитопрово- 40 де с немагнитным зазором первичной и основной и д опол нител ьной вторичных обмоток, основная вторичная обмотка подключена ко входу выпрямителя, вход которого через последовательно соединенные 45 фильтр и вторичную обмотку трансформатора поджига соединен с выводами для под-* ключения нагрузки, а первичная обмотка трансформатора поджига соединена с выходом зарядно-разрядного контура, согласно 50 изобретению дополнительно снабжено индуктивно-емкостным преобразователем источника тока в источник напряжения, вход которого соединен с выводами дополнительной вторичной обмотки трансформато- 55 pa-дросселя, а выход - со входом зарядно-разрядного контура. На фиг.1 изображена блок-схема предлагаемого устройства; на фиг.2 показан пример выполнения устройства. Устройство для запуска и питания плазменно-дуговой установки постоянного тока (фиг.1) содержит последовательно соединенные индуктивно-емкостный преобразователь источника напряжения в источник тока 1, выпрямитель 2, фильтр 3, плазменнодуговую нагрузку 4. Кроме того, устройство содержит дополнительную обмотку 5, которая подключена ко входу индуктивно-емкостного преобразователя источника тока в источник напряжения 6, выход которого подключен ко входу зарядно-разрядного контура 7, к выходу которого подключена первичная обмотка трансформатора поджига 8, а вторичная обмотка трансформатора 8 включена между фильтром 3 и плазменнодуговой нагрузкой 4. Устройство для запуска и питания плазменно-дуговой установки постоянного тока может быть выполнено, например, как это показано на фиг.2. Индуктивно-емкостный преобразователь источника напряжения в источник тока 1 выполнен на основетрехобмоточного трансформатора-дросселя 9 с немаг ни тным за зо р ом в с ерд ечн ик е и конденсаторной батареи 10, включенной последовательно с первичной обмоткой 11 трансформатора-дросселя 9. Основная вторичная обмотка 12 подсоединена к выпрямителю 2, который через ф ильтр 3 подключен к плазменно-дуговой установке 4. последовательно к которой включена вторичная обмотка 13 трансформатора поджига 8. К дополнительной вторичной обмотке 5 подсоединен индуктивно-емкостный преобразователь источника тока в источник напряжения 6. состоящий из дросселя 14, подключенного параллельно дополнительной обмотке 5, и конденсаторной батареи 15, одним концом соединенной с началом дросселя 14. Конец дросселя 14 и второй конец конденсаторной батареи 15 подключены ко входу зарядно-разрядного контура 7, состоящего из токоограничивающего дросселя 16, начало которого является одной входной клеммой *зарядно-разрядного контура 7, а конец дросселя 16 соединен с первым входным концом выпрямителя 17, а второй входной конец выпрямителя 17 является второй входной клеммой зарядно-разрядного контура 7. К выходу выпрямителя 17 подключен конденсатор 18. параллельно которому подключены соединенные последовател ьн о разря д ник 19 и перв ичная обмотка 20 трансформатора поджига 8. Величина, пропорциональная произведению тока дополнительной обмотки 5 и индуктивности дросселя 14, определяет необходимый уровень напряжения на элементах индуктивно-емкостного преобразователя 6830 показали, что заявляемое устройство обеспечивает высокую надежность, так как поддерживается заданный уровень напряжения на элементах индуктивно-емкостного преобразователя источника напряжения в источник тока 1,- выпрямителе 2, фильтре 3 в режиме холостого хода. источника напряжения в источник тока 1, выпрямителе 2, в фильтре 3 в режиме холостого хода. Экспериментальные исследования заявляемого устройства запуска и питания плазменно-дуговой установки постоянного тока (мощностью 1 кВт, с напряжением питания 27 В с частотой 20 кГц) і —— -------------у. 5 ? б — -— * k 3 8 Н ---- 7 Фиг Л /подлежит публикации/ н I \w.Z Упорядник В.Спирин Замовлення 4501 Техред М.Моргентал Коректор Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
