Спосіб регенерації аміаку із фільтрової рідини у виробництві соди

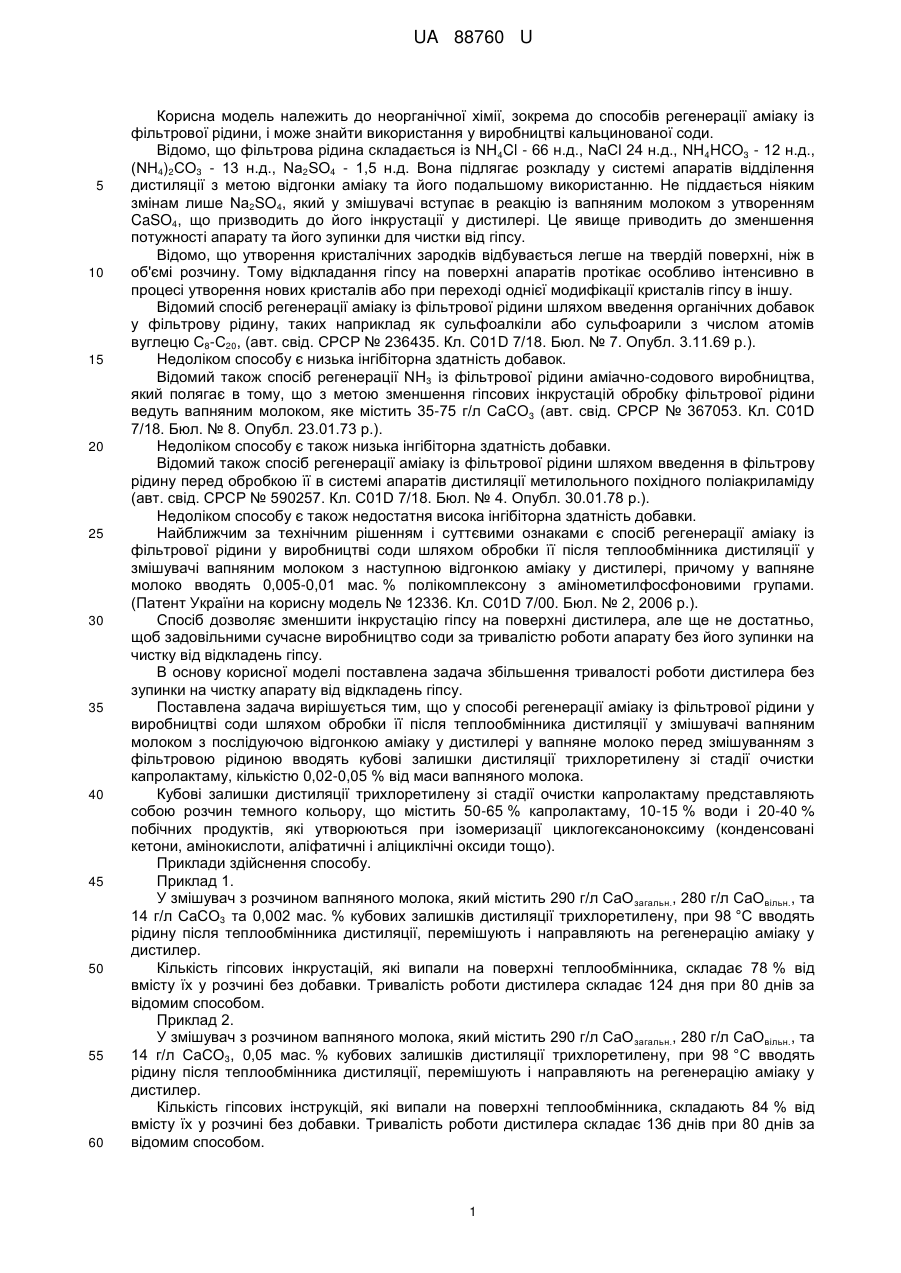

Реферат: UA 88760 U UA 88760 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до неорганічної хімії, зокрема до способів регенерації аміаку із фільтрової рідини, і може знайти використання у виробництві кальцинованої соди. Відомо, що фільтрова рідина складається із NH4Cl - 66 н.д., NaCl 24 н.д., NH4HCO3 - 12 н.д., (NН4)2СО3 - 13 н.д., Na2SO4 - 1,5 н.д. Вона підлягає розкладу у системі апаратів відділення дистиляції з метою відгонки аміаку та його подальшому використанню. Не піддається ніяким змінам лише Na2SO4, який у змішувачі вступає в реакцію із вапняним молоком з утворенням CaSO4, що призводить до його інкрустації у дистилері. Це явище приводить до зменшення потужності апарату та його зупинки для чистки від гіпсу. Відомо, що утворення кристалічних зародків відбувається легше на твердій поверхні, ніж в об'ємі розчину. Тому відкладання гіпсу на поверхні апаратів протікає особливо інтенсивно в процесі утворення нових кристалів або при переході однієї модифікації кристалів гіпсу в іншу. Відомий спосіб регенерації аміаку із фільтрової рідини шляхом введення органічних добавок у фільтрову рідину, таких наприклад як сульфоалкіли або сульфоарили з числом атомів вуглецю С8-С20, (авт. свід. СРСР № 236435. Кл. C01D 7/18. Бюл. № 7. Опубл. 3.11.69 p.). Недоліком способу є низька інгібіторна здатність добавок. Відомий також спосіб регенерації NH3 із фільтрової рідини аміачно-содового виробництва, який полягає в тому, що з метою зменшення гіпсових інкрустацій обробку фільтрової рідини ведуть вапняним молоком, яке містить 35-75 г/л СаСО3 (авт. свід. СРСР № 367053. Кл. С01D 7/18. Бюл. № 8. Опубл. 23.01.73 p.). Недоліком способу є також низька інгібіторна здатність добавки. Відомий також спосіб регенерації аміаку із фільтрової рідини шляхом введення в фільтрову рідину перед обробкою її в системі апаратів дистиляції метилольного похідного поліакриламіду (авт. свід. СРСР № 590257. Кл. С01D 7/18. Бюл. № 4. Опубл. 30.01.78 p.). Недоліком способу є також недостатня висока інгібіторна здатність добавки. Найближчим за технічним рішенням і суттєвими ознаками є спосіб регенерації аміаку із фільтрової рідини у виробництві соди шляхом обробки її після теплообмінника дистиляції у змішувачі вапняним молоком з наступною відгонкою аміаку у дистилері, причому у вапняне молоко вводять 0,005-0,01 мас. % полікомплексону з амінометилфосфоновими групами. (Патент України на корисну модель № 12336. Кл. С01D 7/00. Бюл. № 2, 2006 p.). Спосіб дозволяє зменшити інкрустацію гіпсу на поверхні дистилера, але ще не достатньо, щоб задовільними сучасне виробництво соди за тривалістю роботи апарату без його зупинки на чистку від відкладень гіпсу. В основу корисної моделі поставлена задача збільшення тривалості роботи дистилера без зупинки на чистку апарату від відкладень гіпсу. Поставлена задача вирішується тим, що у способі регенерації аміаку із фільтрової рідини у виробництві соди шляхом обробки її після теплообмінника дистиляції у змішувачі вапняним молоком з послідуючою відгонкою аміаку у дистилері у вапняне молоко перед змішуванням з фільтровою рідиною вводять кубові залишки дистиляції трихлоретилену зі стадії очистки капролактаму, кількістю 0,02-0,05 % від маси вапняного молока. Кубові залишки дистиляції трихлоретилену зі стадії очистки капролактаму представляють собою розчин темного кольору, що містить 50-65 % капролактаму, 10-15 % води і 20-40 % побічних продуктів, які утворюються при ізомеризації циклогексаноноксиму (конденсовані кетони, амінокислоти, аліфатичні і аліциклічні оксиди тощо). Приклади здійснення способу. Приклад 1. У змішувач з розчином вапняного молока, який містить 290 г/л СаО загальн., 280 г/л СаОвільн., та 14 г/л СаСО3 та 0,002 мас. % кубових залишків дистиляції трихлоретилену, при 98 °C вводять рідину після теплообмінника дистиляції, перемішують і направляють на регенерацію аміаку у дистилер. Кількість гіпсових інкрустацій, які випали на поверхні теплообмінника, складає 78 % від вмісту їх у розчині без добавки. Тривалість роботи дистилера складає 124 дня при 80 днів за відомим способом. Приклад 2. У змішувач з розчином вапняного молока, який містить 290 г/л СаО загальн., 280 г/л СаОвільн., та 14 г/л СаСО3, 0,05 мас. % кубових залишків дистиляції трихлоретилену, при 98 °C вводять рідину після теплообмінника дистиляції, перемішують і направляють на регенерацію аміаку у дистилер. Кількість гіпсових інструкцій, які випали на поверхні теплообмінника, складають 84 % від вмісту їх у розчині без добавки. Тривалість роботи дистилера складає 136 днів при 80 днів за відомим способом. 1 UA 88760 U 5 Джерела інформації: 1. Авт. свід. СРСР № 236435. Кл. C01D 7/18.Бюл. № 7. Опубл. 3.11.69 p. 2. Авт. свід. СРСР № 367053. Кл. С01D 7/18. Бюл. № 8. Опубл. 23.01.73 p. 3. Авт. свід. СРСР № 590257. Кл. С01D 7/18. Бюл. № 4. Опубл. 30.01.78 p. 4. Патент України на корисну модель № 12336. Кл. С01D 7/00. Бюл. № 2, 2006 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб регенерації аміаку із фільтрової рідини у виробництві соди, що включає обробку її після теплообмінника дистиляції у змішувачі вапняним молоком з наступною відгонкою аміаку у дистилeрі, який відрізняється тим, що у вапняне молоко перед змішуванням із фільтровою рідиною вводять 0,02-0,05 мас. % кубових залишків дистиляції трихлоретилену. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
