Рулон паперових рушників

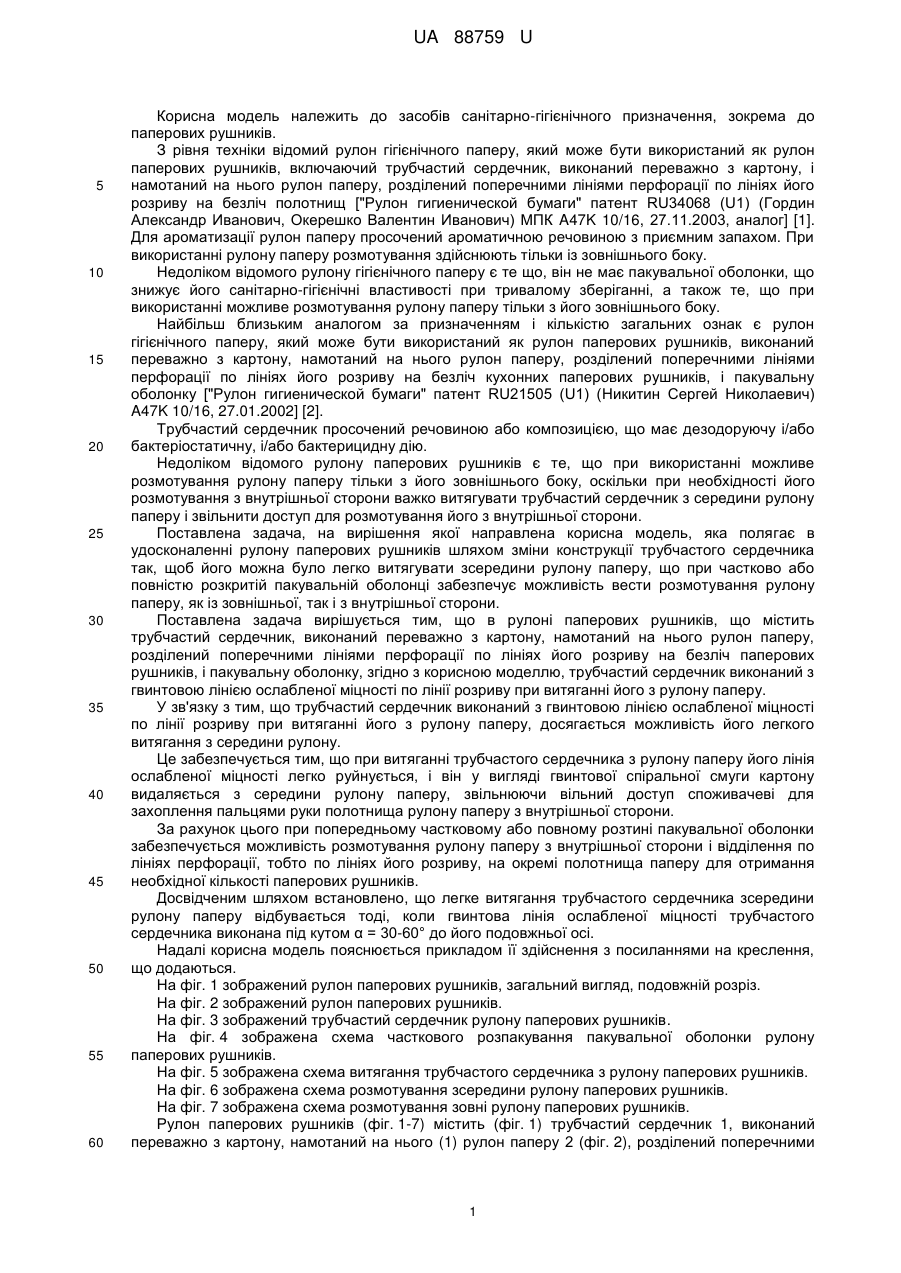

Реферат: UA 88759 U UA 88759 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів санітарно-гігієнічного призначення, зокрема до паперових рушників. З рівня техніки відомий рулон гігієнічного паперу, який може бути використаний як рулон паперових рушників, включаючий трубчастий сердечник, виконаний переважно з картону, і намотаний на нього рулон паперу, розділений поперечними лініями перфорації по лініях його розриву на безліч полотнищ ["Рулон гигиенической бумаги" патент RU34068 (U1) (Гордин Александр Иванович, Окерешко Валентин Иванович) МПК A47K 10/16, 27.11.2003, аналог] [1]. Для ароматизації рулон паперу просочений ароматичною речовиною з приємним запахом. При використанні рулону паперу розмотування здійснюють тільки із зовнішнього боку. Недоліком відомого рулону гігієнічного паперу є те що, він не має пакувальної оболонки, що знижує його санітарно-гігієнічні властивості при тривалому зберіганні, а також те, що при використанні можливе розмотування рулону паперу тільки з його зовнішнього боку. Найбільш близьким аналогом за призначенням і кількістю загальних ознак є рулон гігієнічного паперу, який може бути використаний як рулон паперових рушників, виконаний переважно з картону, намотаний на нього рулон паперу, розділений поперечними лініями перфорації по лініях його розриву на безліч кухонних паперових рушників, і пакувальну оболонку ["Рулон гигиенической бумаги" патент RU21505 (U1) (Никитин Сергей Николаевич) A47K 10/16, 27.01.2002] [2]. Трубчастий сердечник просочений речовиною або композицією, що має дезодоруючу і/або бактеріостатичну, і/або бактерицидну дію. Недоліком відомого рулону паперових рушників є те, що при використанні можливе розмотування рулону паперу тільки з його зовнішнього боку, оскільки при необхідності його розмотування з внутрішньої сторони важко витягувати трубчастий сердечник з середини рулону паперу і звільнити доступ для розмотування його з внутрішньої сторони. Поставлена задача, на вирішення якої направлена корисна модель, яка полягає в удосконаленні рулону паперових рушників шляхом зміни конструкції трубчастого сердечника так, щоб його можна було легко витягувати зсередини рулону паперу, що при частково або повністю розкритій пакувальній оболонці забезпечує можливість вести розмотування рулону паперу, як із зовнішньої, так і з внутрішньої сторони. Поставлена задача вирішується тим, що в рулоні паперових рушників, що містить трубчастий сердечник, виконаний переважно з картону, намотаний на нього рулон паперу, розділений поперечними лініями перфорації по лініях його розриву на безліч паперових рушників, і пакувальну оболонку, згідно з корисною моделлю, трубчастий сердечник виконаний з гвинтовою лінією ослабленої міцності по лінії розриву при витяганні його з рулону паперу. У зв'язку з тим, що трубчастий сердечник виконаний з гвинтовою лінією ослабленої міцності по лінії розриву при витяганні його з рулону паперу, досягається можливість його легкого витягання з середини рулону. Це забезпечується тим, що при витяганні трубчастого сердечника з рулону паперу його лінія ослабленої міцності легко руйнується, і він у вигляді гвинтової спіральної смуги картону видаляється з середини рулону паперу, звільнюючи вільний доступ споживачеві для захоплення пальцями руки полотнища рулону паперу з внутрішньої сторони. За рахунок цього при попередньому частковому або повному розтині пакувальної оболонки забезпечується можливість розмотування рулону паперу з внутрішньої сторони і відділення по лініях перфорації, тобто по лініях його розриву, на окремі полотнища паперу для отримання необхідної кількості паперових рушників. Досвідченим шляхом встановлено, що легке витягання трубчастого сердечника зсередини рулону паперу відбувається тоді, коли гвинтова лінія ослабленої міцності трубчастого сердечника виконана під кутом α = 30-60° до його подовжньої осі. Надалі корисна модель пояснюється прикладом її здійснення з посиланнями на креслення, що додаються. На фіг. 1 зображений рулон паперових рушників, загальний вигляд, подовжній розріз. На фіг. 2 зображений рулон паперових рушників. На фіг. 3 зображений трубчастий сердечник рулону паперових рушників. На фіг. 4 зображена схема часткового розпакування пакувальної оболонки рулону паперових рушників. На фіг. 5 зображена схема витягання трубчастого сердечника з рулону паперових рушників. На фіг. 6 зображена схема розмотування зсередини рулону паперових рушників. На фіг. 7 зображена схема розмотування зовні рулону паперових рушників. Рулон паперових рушників (фіг. 1-7) містить (фіг. 1) трубчастий сердечник 1, виконаний переважно з картону, намотаний на нього (1) рулон паперу 2 (фіг. 2), розділений поперечними 1 UA 88759 U 5 10 15 20 25 30 35 40 лініями перфорації 3 по лініях його (2) розриву на безліч паперових рушників 4 (фіг. 6, 7), і пакувальну оболонку 5. Головною особливістю рулону паперових рушників є те, що трубчастий сердечник 1 (фіг. 3) виконаний з гвинтовою лінією ослабленої міцності 6 по лінії розриву при витяганні його (1) з рулону паперу 2. Додатковою особливістю рулону паперових рушників є те, що гвинтова лінія ослабленої міцності 6 трубчастого сердечника 1 виконана під кутом α = 30-60° до його (1) подовжньої осі. Рулон паперових рушників використовують таким чином. Для розмотування рулону паперу 2 зсередини споживач розкриває пакувальну оболонку 5 і відрізує її верхню частину (фіг. 4). Потім пальцями руки споживач захоплює верхній край трубчастого сердечника 1 і з зусиллям піднімає його вгору (фіг. 5). При цьому трубчастий сердечник 1 розривається по гвинтовій лінії ослабленої міцності 6 і поступово витягується зсередини рулону паперу 2 у вигляді гвинтової спіральної смуги картону легко видаляється, звільнюючи вільний доступ споживачеві для захоплення пальцями руки полотнища рулону паперу 2 з внутрішньої сторони. За рахунок цього стає можливим розмотування рулону паперу 2 з внутрішньої сторони (фіг. 6) і відділення по лініях перфорації 3, тобто по лініях його розриву, на окремі полотнища паперу для отримання необхідної кількості паперових рушників 4. Для розмотування рулону паперу 2 зовні (фіг. 7) споживач розкриває і видаляє пакувальну оболонку 5, а трубчастий сердечник 1 не витягує, а залишає його усередині рулону паперу 2. За рахунок цього стає можливим розмотування рулону паперу 2 із зовнішнього боку і відділення по лініях перфорації 3, тобто по лініях його розриву, на окремі полотнища паперу для отримання необхідної кількості паперових рушників 4. При цьому рулон паперу 2 може бути встановлений на його торець або посаджений на вертикальний або горизонтально розташований стрижень спеціального роздаточного пристрою. У прикладі конкретного виконання трубчастий сердечник 1 і рулон паперу 2 вдосконаленого рулону паперових рушників виконані з наступними геометричними параметрами. Трубчастий сердечник 1 виконаний із зовнішнім діаметром 60 мм і товщиною стінки 1,0-1,5 мм і з гвинтовою лінією ослабленої міцності 6 розташованою під кутом α = 45° до його (1) подовжньої осі. Рулон паперу 2 виконаний двошаровим, висотою 225 мм, із зовнішнім діаметром 140 мм, з внутрішнім діаметром 60 мм, і містить 315 рушників розміром 225×190 мм. Приведені відомості свідчать про можливість промислового застосування вдосконаленого рулону паперових рушників, рулон паперу якого при частково або повністю розкритій пакувальній оболонці може бути розмотаний, як із зовнішньої, так і з внутрішньої сторони. Перелік позначень 1) трубчастий сердечник 2) рулон паперу 3) поперечні лінії перфорації рулону паперу 4) паперові рушники 5) пакувальна оболонка 6) гвинтова лінія ослабленої міцності трубчастого сердечника. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Рулон паперових рушників, що містить трубчастий сердечник (1) виконаний переважно з картону, намотаний на нього (1) рулон паперу (2), розділений поперечними лініями перфорації (3) по лініях його (2) розриву на безліч паперових рушників (4), і пакувальну оболонку (5), який відрізняється тим, що трубчастий сердечник (1) виконаний з гвинтовою лінією ослабленої міцності (6) по лінії розриву при витяганні його (1) з рулону паперу (2). 2. Рулон паперових рушників за п. 1, який відрізняється тим, що гвинтова лінія ослабленої міцності (6) трубчастого сердечника (1) виконана під кутом α = 30-60° до його (1) подовжньої осі. 2 UA 88759 U 3 UA 88759 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
