Апарат для перемішування рідин

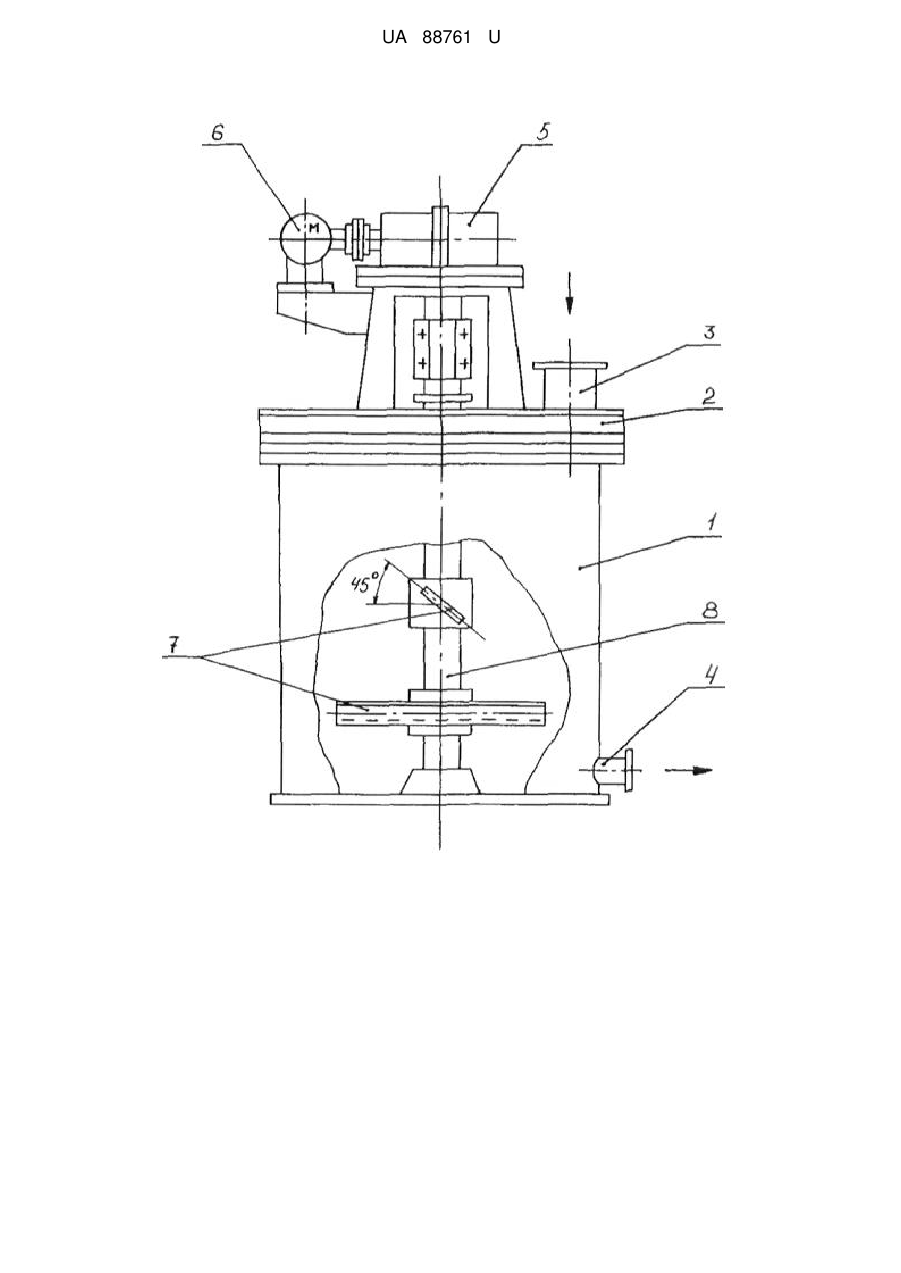

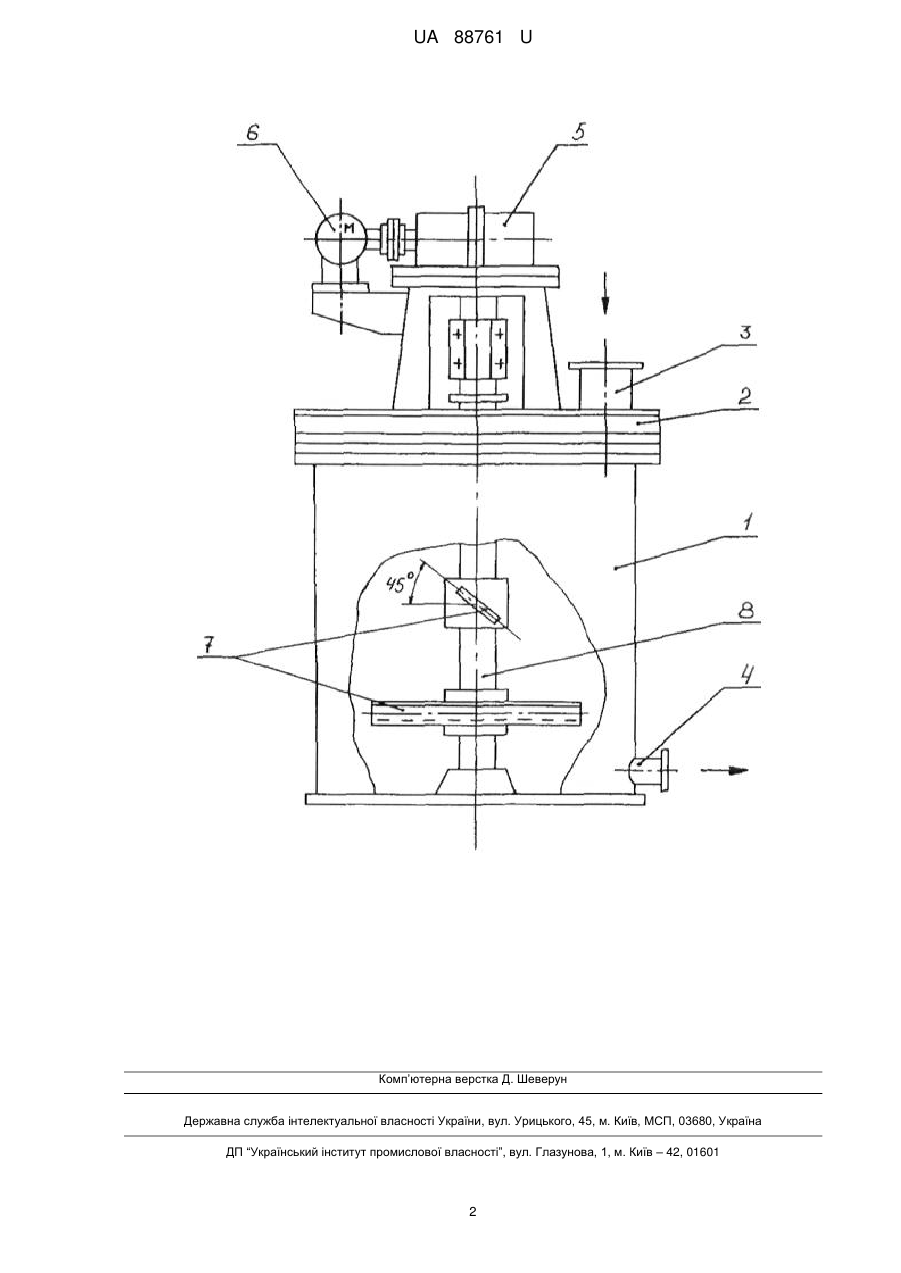

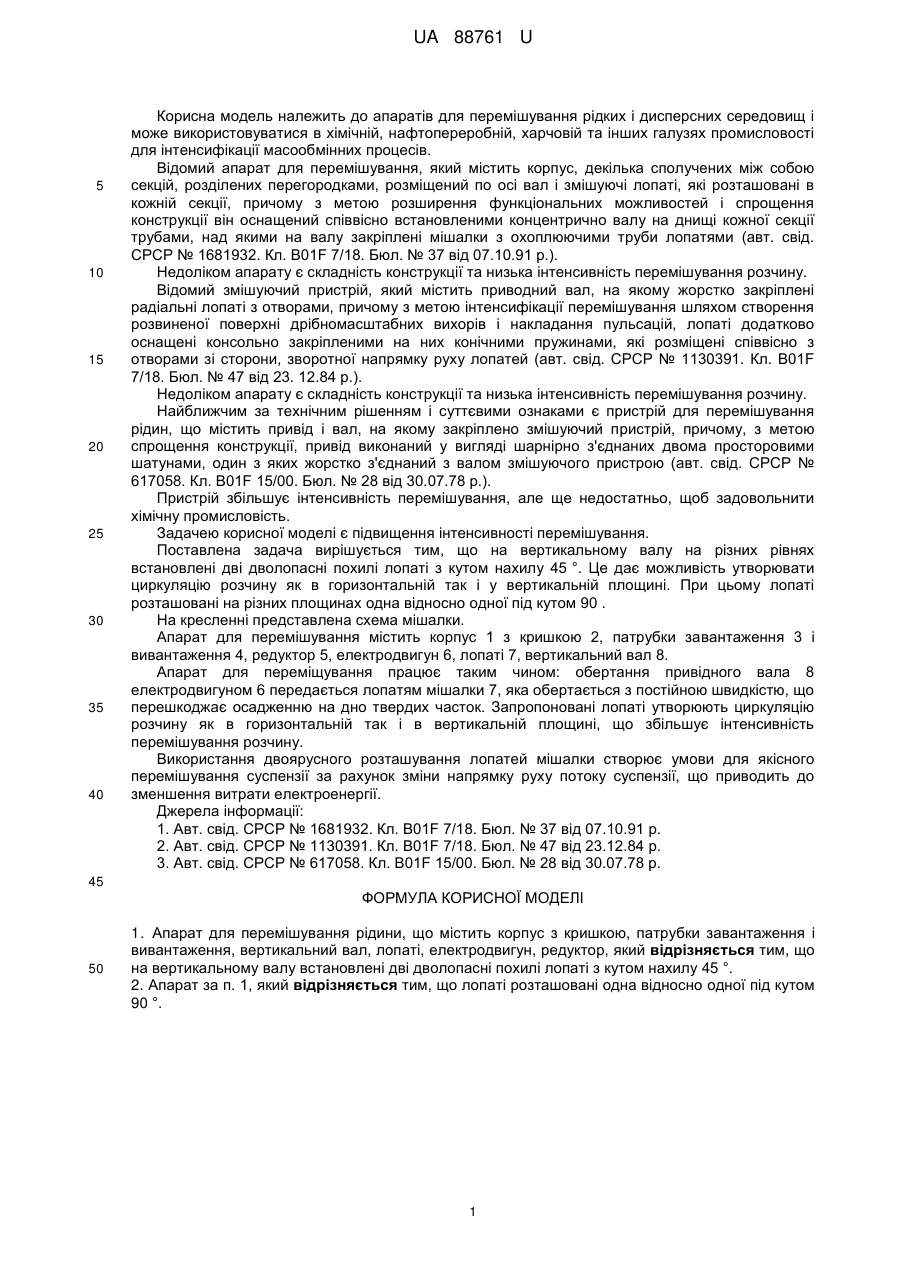

Реферат: UA 88761 U UA 88761 U 5 10 15 20 25 30 35 40 Корисна модель належить до апаратів для перемішування рідких і дисперсних середовищ і може використовуватися в хімічній, нафтопереробній, харчовій та інших галузях промисловості для інтенсифікації масообмінних процесів. Відомий апарат для перемішування, який містить корпус, декілька сполучених між собою секцій, розділених перегородками, розміщений по осі вал і змішуючі лопаті, які розташовані в кожній секції, причому з метою розширення функціональних можливостей і спрощення конструкції він оснащений співвісно встановленими концентрично валу на днищі кожної секції трубами, над якими на валу закріплені мішалки з охоплюючими труби лопатями (авт. свід. СРСР № 1681932. Кл. B01F 7/18. Бюл. № 37 від 07.10.91 p.). Недоліком апарату є складність конструкції та низька інтенсивність перемішування розчину. Відомий змішуючий пристрій, який містить приводний вал, на якому жорстко закріплені радіальні лопаті з отворами, причому з метою інтенсифікації перемішування шляхом створення розвиненої поверхні дрібномасштабних вихорів і накладання пульсацій, лопаті додатково оснащені консольно закріпленими на них конічними пружинами, які розміщені співвісно з отворами зі сторони, зворотної напрямку руху лопатей (авт. свід. СРСР № 1130391. Кл. B01F 7/18. Бюл. № 47 від 23. 12.84 р.). Недоліком апарату є складність конструкції та низька інтенсивність перемішування розчину. Найближчим за технічним рішенням і суттєвими ознаками є пристрій для перемішування рідин, що містить привід і вал, на якому закріплено змішуючий пристрій, причому, з метою спрощення конструкції, привід виконаний у вигляді шарнірно з'єднаних двома просторовими шатунами, один з яких жорстко з'єднаний з валом змішуючого пристрою (авт. свід. СРСР № 617058. Кл. B01F 15/00. Бюл. № 28 від 30.07.78 p.). Пристрій збільшує інтенсивність перемішування, але ще недостатньо, щоб задовольнити хімічну промисловість. Задачею корисної моделі є підвищення інтенсивності перемішування. Поставлена задача вирішується тим, що на вертикальному валу на різних рівнях встановлені дві дволопасні похилі лопаті з кутом нахилу 45 °. Це дає можливість утворювати циркуляцію розчину як в горизонтальній так і у вертикальній площині. При цьому лопаті розташовані на різних площинах одна відносно одної під кутом 90 . На кресленні представлена схема мішалки. Апарат для перемішування містить корпус 1 з кришкою 2, патрубки завантаження 3 і вивантаження 4, редуктор 5, електродвигун 6, лопаті 7, вертикальний вал 8. Апарат для переміщування працює таким чином: обертання привідного вала 8 електродвигуном 6 передається лопатям мішалки 7, яка обертається з постійною швидкістю, що перешкоджає осадженню на дно твердих часток. Запропоновані лопаті утворюють циркуляцію розчину як в горизонтальній так і в вертикальній площині, що збільшує інтенсивність перемішування розчину. Використання двоярусного розташування лопатей мішалки створює умови для якісного перемішування суспензії за рахунок зміни напрямку руху потоку суспензії, що приводить до зменшення витрати електроенергії. Джерела інформації: 1. Aвт. свід. СРСР № 1681932. Кл. B01F 7/18. Бюл. № 37 від 07.10.91 р. 2. Авт. свід. СРСР № 1130391. Кл. B01F 7/18. Бюл. № 47 від 23.12.84 р. 3. Авт. свід. СРСР № 617058. Кл. В01F 15/00. Бюл. № 28 від 30.07.78 р. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Апарат для перемішування рідини, що містить корпус з кришкою, патрубки завантаження і вивантаження, вертикальний вал, лопаті, електродвигун, редуктор, який відрізняється тим, що на вертикальному валу встановлені дві дволопасні похилі лопаті з кутом нахилу 45 °. 2. Апарат за п. 1, який відрізняється тим, що лопаті розташовані одна відносно одної під кутом 90 °. 1 UA 88761 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
