Металовловлювач

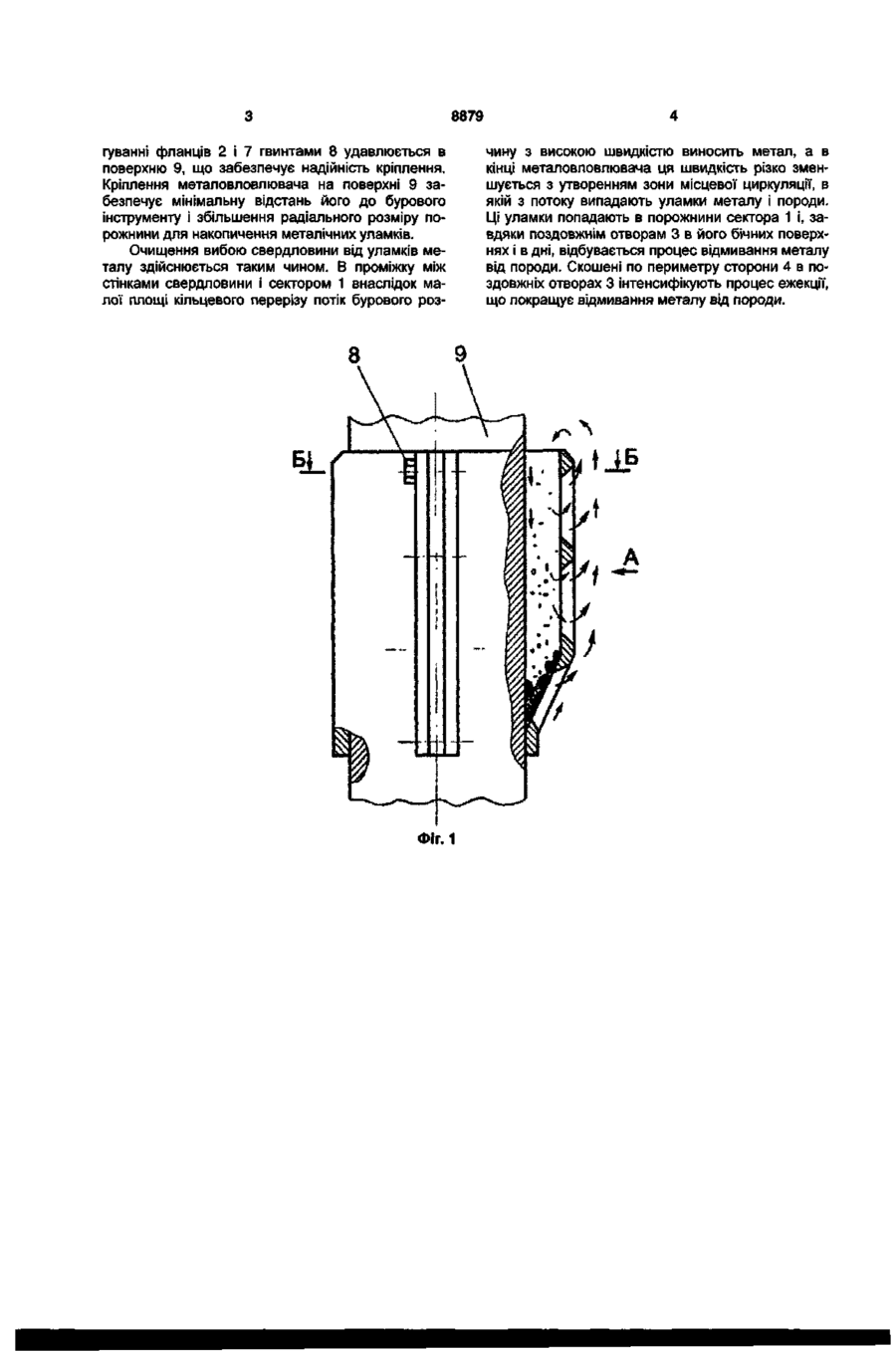

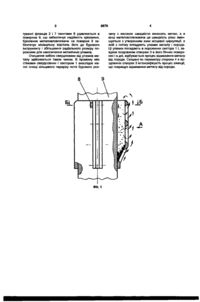

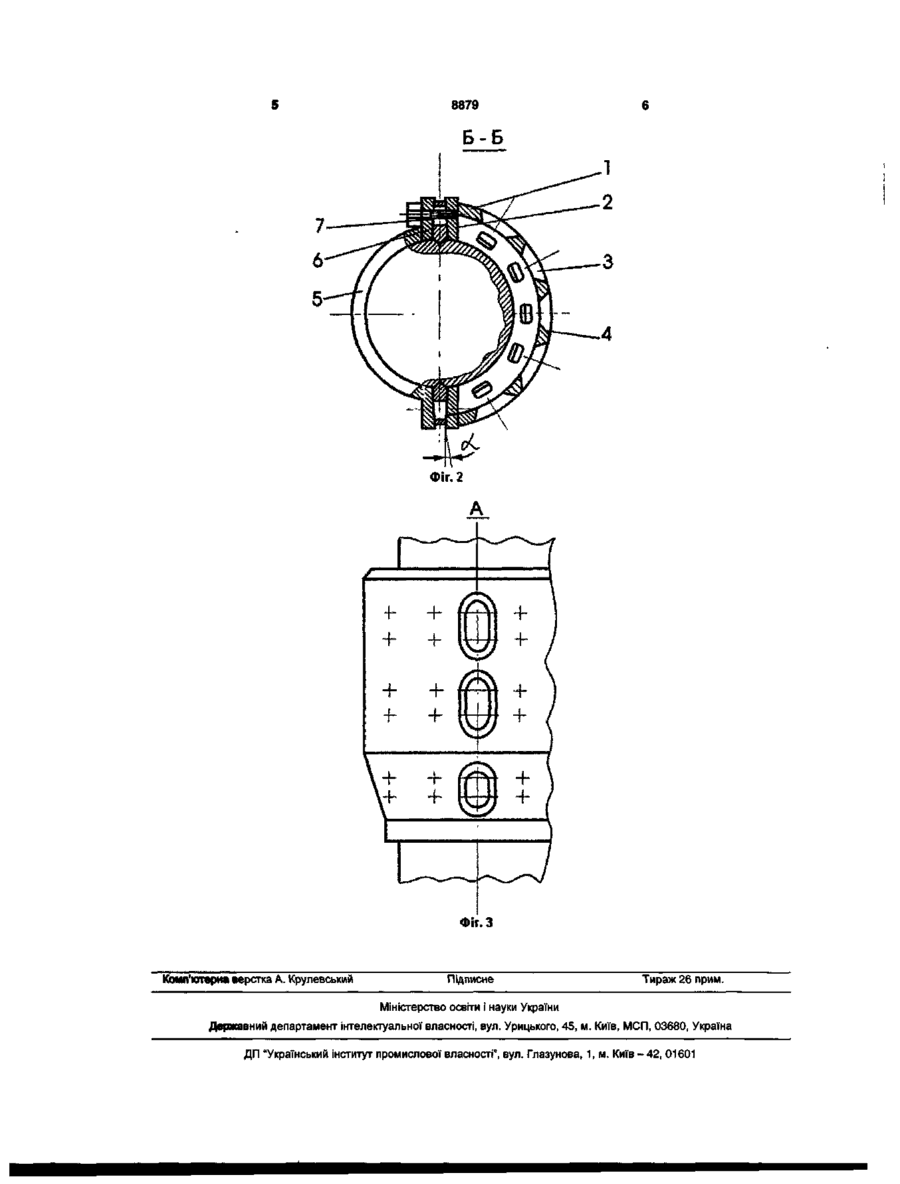

1. Металовловлювач, який містить порожнини, утворені між циліндричною поверхнею і кожухом, який відрізняється тим, що його виконано з частин у вигляді секторів труби, охоплюючих поверхню його встановлення без проміжку, і у вигляді секторів чаші з дном, розміщеним до бурового інструменту, при цьому бічна поверхня чаші утворює з поверхнею встановлення порожнини. 2. Металовловлювач за п. 1, який відрізняється тим, що частини секторів з'єднані між собою скошеними під кутом а фланцями з збільшенням розміру проміжку між ними до центру, при цьому в проміжок між ними встановлено клин з кутом а, який при стягуванні фланців удавлюється в поверхню його встановлення, причому a>2arctgf, де f коефіцієнт тертя між площинами фланців і клина. 3. Металовловлювач за п. 1, який відрізняється тим, що в його частинах у вигляді секторів чаші з дном в бічній поверхні і дні виконані поздовжні отвори з скошеними сторонами в напрямі їх збільшення з метою підвищення ефекту ежекції. Корисна модель відноситься до буріння свердловин, а саме до пристроїв для очищення вибою свердловини від металічних предметів в процесі буріння. Відомий шламовловлювач, який містить перевідник і корзину. Посадка корзини конусна, вільноходова. Корзина надягається на перевідник і запирається вкрученим долотом, при цьому виключається натяг корзини на різьбове з'єднання, тому що довжина посадочної частини корзини менша довжини посадки на перевіднику. Корзина виконана циліндричною з внутрішнім козирком для кращого утримання вловлених предметів. В нижній частині корзини по периметру виконано отвори для покращення сепарації металічних уламків. [Шахмаев З.М., Сайфуллин Р.З. Совершенствование средств для очистки забоя в процессе бурения. / УРНТС. Сер. Машины и нефтяное оборудование, 1981. - Вып. 1. - с. 16-17.] Недоліками цього шламовловлювача є неможливість застосування його для горизонтального буріння і необхідність перевідника для кріплення конструкції в бурильній колоні, що не дозволяє максимально наблизити шламовловлювач до долота. Найбільш близьким до того, що заявляється є металовловлювач, який містить корпус з ребрами жорсткості, кожух з колосниками на дні, який закріплений на ребрах жорсткості і обтічника, закріпленого на корпусі під дном кожуху. Між обтікачем і колосниками є проміжок необхідної висоти. В кожусі виконані вертикальні ряди вхідних і вихідних отворів. Зовнішньою поверхнею корпуса і внутрішньою поверхнею кожуху утворені накопичувальні порожнини у вигляді кінцевих секторів. [А.с. СРСР №1177447 А Е21В 31/03, Бюл. №33,1985]. Недоліками цієї конструкції є неможливість використання металовловлювача в горизонтальному бурінні і встановлення його близько до долота. В основу корисної моделі поставлено задачу вдосконалення металовловлювача шляхом зміни його конструкції з метою використання його при горизонтальному бурінні і можливості кріплення його близько до долота, що підвищить точність і швидкість буріння. На Фіг.1 показано головний вигляд металовловлювача, на Фіг.2 - переріз Б-Б, на Фіг.З - вигляд А. Металовловлювач складається з секторів 1 з скошеними фланцями 2 і виконаними в бічній поверхні секторів 1 і в дні поздовжні отвори 3 з скошеними сторонами 4 в напрямі їх збільшення і секторів 5 з скошеними фланцями 6. В проміжку між фланцями встановлено клин 7, який при стя CD 00 00 8879 гуванні фланців 2 і 7 гвинтами 8 удавлюється в поверхню 9, що забезпечує надійність кріплення. Кріплення металовловлювача на поверхні 9 забезпечує мінімальну відстань його до бурового інструменту і збільшення радіального розміру порожнини для накопичення металічних уламків. Очищення вибою свердловини від уламків металу здійснюється таким чином. В проміжку між стінками свердловини і сектором 1 внаслідок малої площі кільцевого перерізу потік бурового роз 8 Фіг. 1 чину з високою швидкістю виносить метал, а в кінці металовловлювача ця швидкість різко зменшується з утворенням зони місцевої циркуляції, в якій з потоку випадають уламки металу і породи. Ці уламки попадають в порожнини сектора 1 і, завдяки поздовжнім отворам 3 в його бічних поверхнях і в дні, відбувається процес відмивання металу від породи. Скошені по периметру сторони 4 в поздовжніх отворах 3 інтенсифікують процес ежекції, що покращує відмивання металу від породи. Фіг. 2 Фіг. З Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
