Металовловлювач

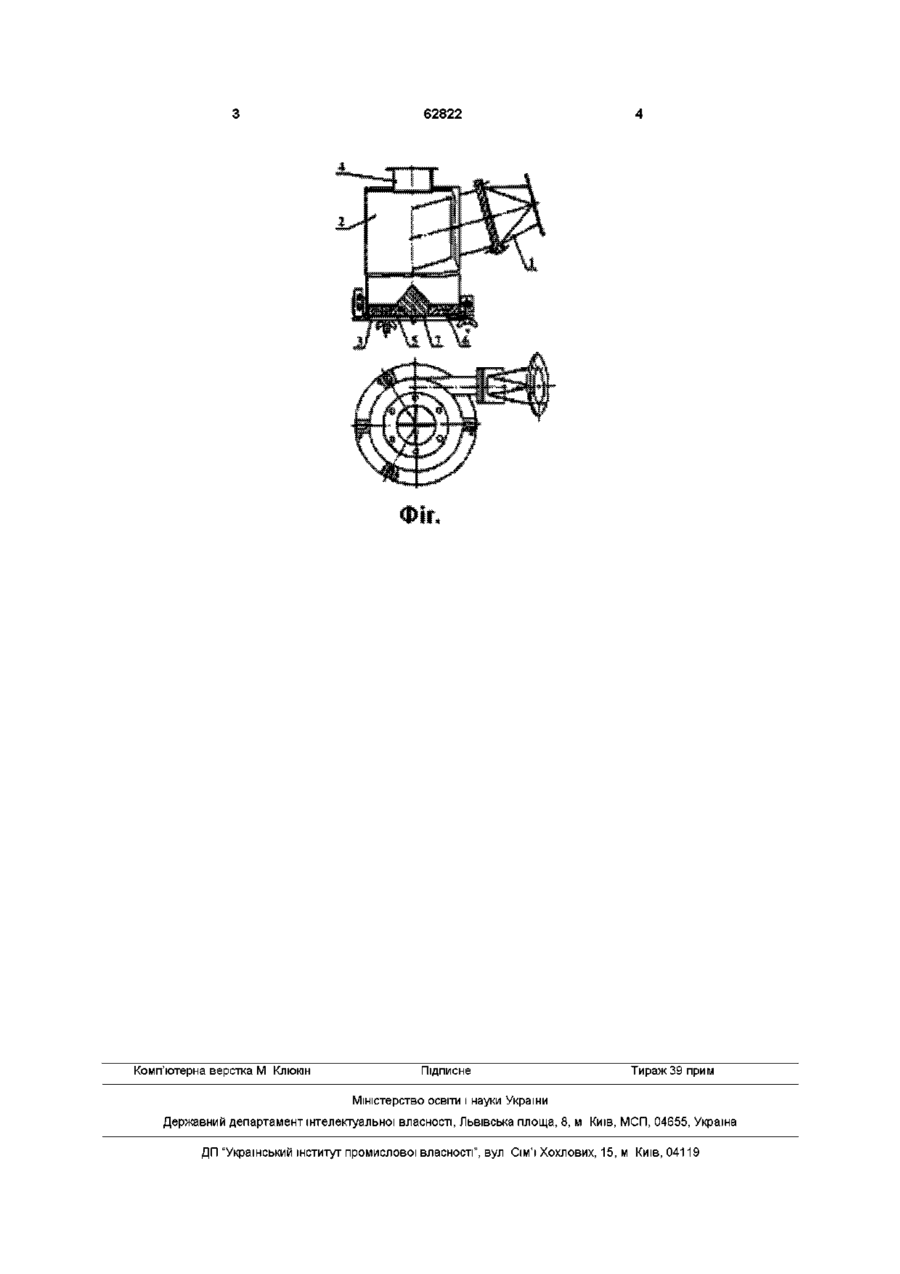

1 Металовловлювач, що містить корпус, сепаратор циклонного типу, вхідний та вихідний патрубки, який відрізняється тим, що на нижній кришці циліндричного корпусу сепаратора установлена магнітна панель у вигляді диска із заглибленими прямокутними призмами із рідкоземельних магнітів, розміщених по колу через 45 градусів 2 Металовловлювач згідно з п 1 , який відрізняється тим, що на диска установлюється конус для виключення можливості мертвої зони у центрі диска 3 Металовловлювач згідно з п 1 , який відрізняється тим, що для захисту магнітів від механічних пошкоджень робоча поверхня магнітної панелі закрита захисною пластиною із сплава алюмінію 4 Металовловлювач згідно з п 1 , який відрізняється тим, що на вихідному патрубку установлюється обмежувач у вигляді хреста, виготовлений із прутка для уникнення попадання у продуктопровід предметів, що відскочили від магнітної панелі Винахід відноситься до області транспортування сипучих матеріалів, у тому числі зернових продуктів, та наступної очистки транспортованого продукту від пилу ВІДОМІ металовловлювачі з постійними магнітами із металомагнетиків (сталь, чавун, нікель, кобальт, їх сполуки та сплави) для уловлення металевих предметів при транспортуванні сипучих матеріалів, у тому числі і зернових продуктів [1, 2] Недоліком таких металовловлювачів є низька ефективність (намагніченність) В основу винаходу "Металовловлювач" поставлено задачу шляхом примшення постійних магнітів із рідкоземельних металів забезпечити створення високоефективного металовловлювача із високою намагніченністю На фіг показан металовловлювач, що має вхідний патрубок 1, по якому пил поступає у сепаратор циклонного типу, що представляє собою циліндричний корпус 2 із нижньою кришкою 3 та вихідним патрубком 4 у верхний частині металовловлювача На нижній кришці металовловлювача установлена магнітна панель 5 у вигляді диску із заглибленими прямокутними призмами із рідкоземельних магнітів 6, розміщених по колу через 45 градусів На диску встановлено конус 7 для виключення можливості мертвої зони у центрі диску Для захисту магнітів від механічних пошкоджень робоча поверхня магнітної панелі закрита захисною, пластиною із сплава алюмінія На вихідному патрубку встановлено обмежувач у вигляді креста із прутка діаметром d=4MM для уникнення попадання у продуктопровід відскочивших від магнітної панелі предметів Металовловлювач працює слідуючим чином металеві предмети із феромагнітних матеріалів (болти, гайки та інш) разом з транспортуючим пилом через вхідний патрубок поступають у сепаратор, в якому починають обертатися по колу При цьому відбувається їх опускання під дією сили ваги на дно, де розміщена магнітна панель, яка притягає до себе металеві предмети, а пил відводиться з повітрям Джерела інформації 1 Панченко А В , Дзядзио А М Вентиляционные установки зерноперерабатывающих предприятий - М , Изд-во «Колос», 1974г - 400с 2 Демский А Б Комплектное оборудование мукомольных заводов -М Агропромиздат, 1985 00 (О 62822 Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
