Нарізний комбайн

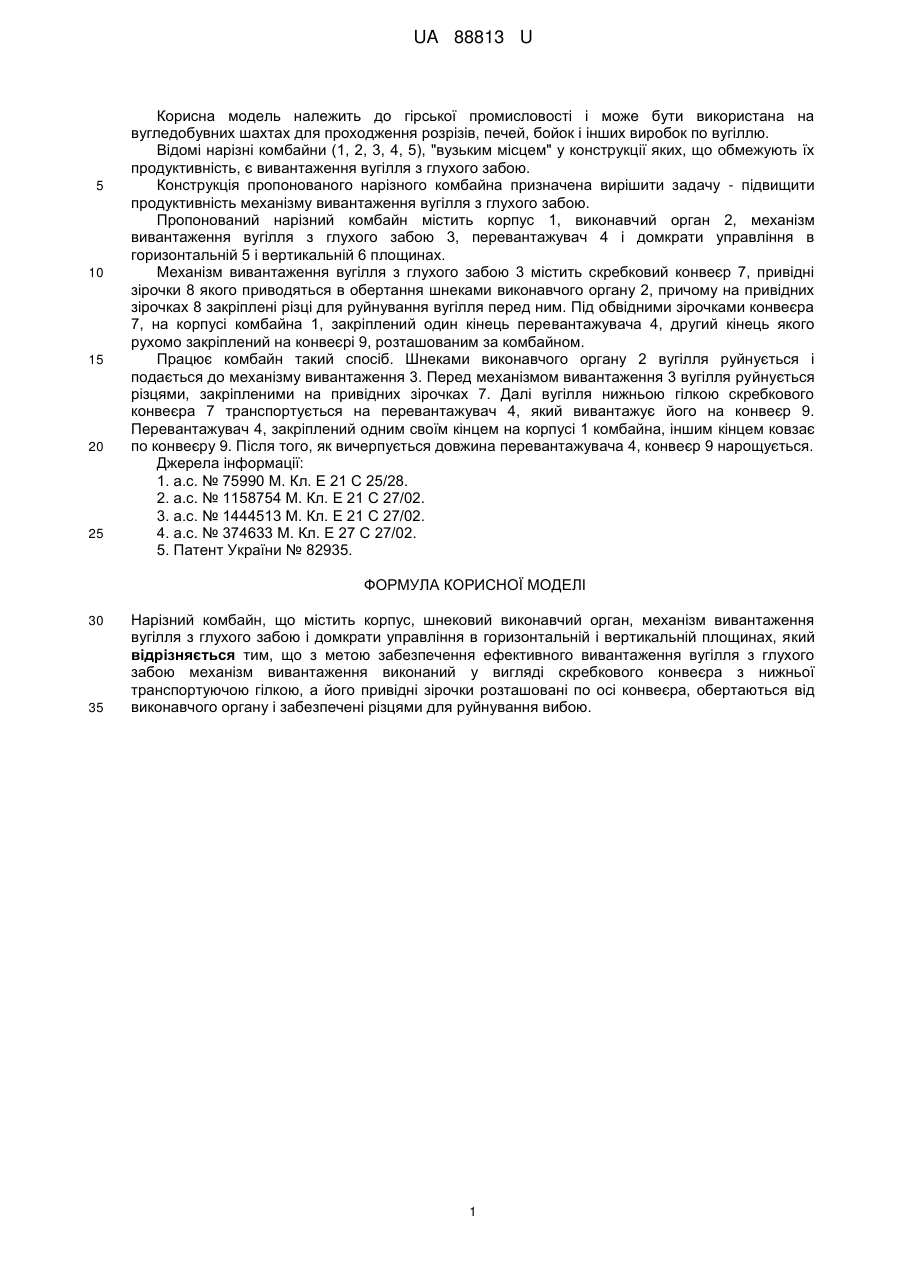

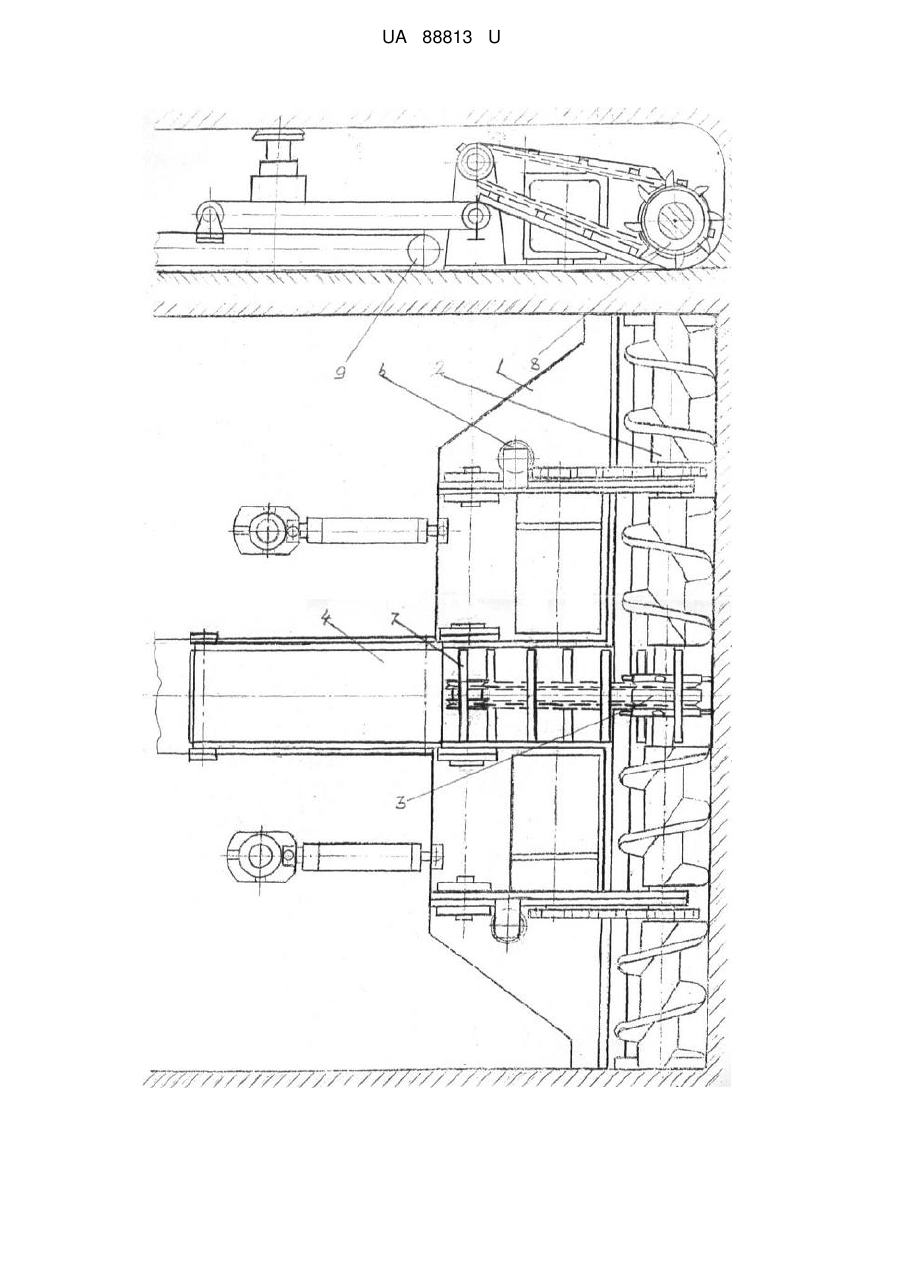

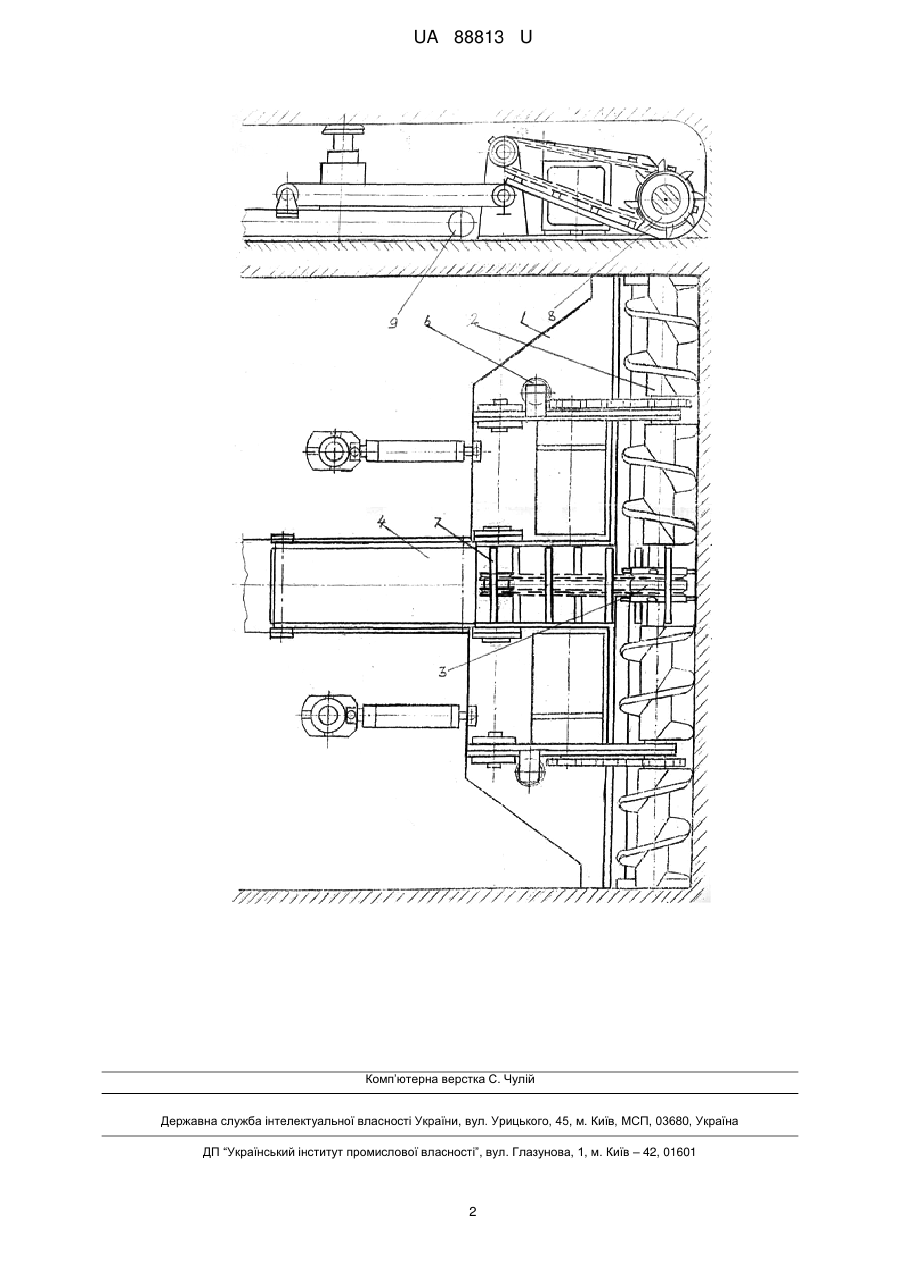

Реферат: Нарізний комбайн містить корпус, шнековий виконавчий орган, механізм вивантаження вугілля з глухого забою і домкрати управління в горизонтальній і вертикальній площинах. З метою забезпечення ефективного вивантаження вугілля з глухого забою механізм вивантаження виконаний у вигляді скребкового конвеєра з нижньої транспортуючою гілкою. Привідні зірочки конвеєра розташовані по його осі, обертаються від виконавчого органу і забезпечені різцями для руйнування вибою. UA 88813 U (54) НАРІЗНИЙ КОМБАЙН UA 88813 U UA 88813 U 5 10 15 20 25 Корисна модель належить до гірської промисловості і може бути використана на вугледобувних шахтах для проходження розрізів, печей, бойок і інших виробок по вугіллю. Відомі нарізні комбайни (1, 2, 3, 4, 5), "вузьким місцем" у конструкції яких, що обмежують їх продуктивність, є вивантаження вугілля з глухого забою. Конструкція пропонованого нарізного комбайна призначена вирішити задачу - підвищити продуктивність механізму вивантаження вугілля з глухого забою. Пропонований нарізний комбайн містить корпус 1, виконавчий орган 2, механізм вивантаження вугілля з глухого забою 3, перевантажувач 4 і домкрати управління в горизонтальній 5 і вертикальній 6 площинах. Механізм вивантаження вугілля з глухого забою 3 містить скребковий конвеєр 7, привідні зірочки 8 якого приводяться в обертання шнеками виконавчого органу 2, причому на привідних зірочках 8 закріплені різці для руйнування вугілля перед ним. Під обвідними зірочками конвеєра 7, на корпусі комбайна 1, закріплений один кінець перевантажувача 4, другий кінець якого рухомо закріплений на конвеєрі 9, розташованим за комбайном. Працює комбайн такий спосіб. Шнеками виконавчого органу 2 вугілля руйнується і подається до механізму вивантаження 3. Перед механізмом вивантаження 3 вугілля руйнується різцями, закріпленими на привідних зірочках 7. Далі вугілля нижньою гілкою скребкового конвеєра 7 транспортується на перевантажувач 4, який вивантажує його на конвеєр 9. Перевантажувач 4, закріплений одним своїм кінцем на корпусі 1 комбайна, іншим кінцем ковзає по конвеєру 9. Після того, як вичерпується довжина перевантажувача 4, конвеєр 9 нарощується. Джерела інформації: 1. а.с. № 75990 М. Кл. Е 21 С 25/28. 2. а.с. № 1158754 М. Кл. Е 21 С 27/02. 3. а.с. № 1444513 М. Кл. Е 21 С 27/02. 4. а.с. № 374633 М. Кл. Е 27 С 27/02. 5. Патент України № 82935. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Нарізний комбайн, що містить корпус, шнековий виконавчий орган, механізм вивантаження вугілля з глухого забою і домкрати управління в горизонтальній і вертикальній площинах, який відрізняється тим, що з метою забезпечення ефективного вивантаження вугілля з глухого забою механізм вивантаження виконаний у вигляді скребкового конвеєра з нижньої транспортуючою гілкою, а його привідні зірочки розташовані по осі конвеєра, обертаються від виконавчого органу і забезпечені різцями для руйнування вибою. 1 UA 88813 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
