Розподільник сипких матеріалів

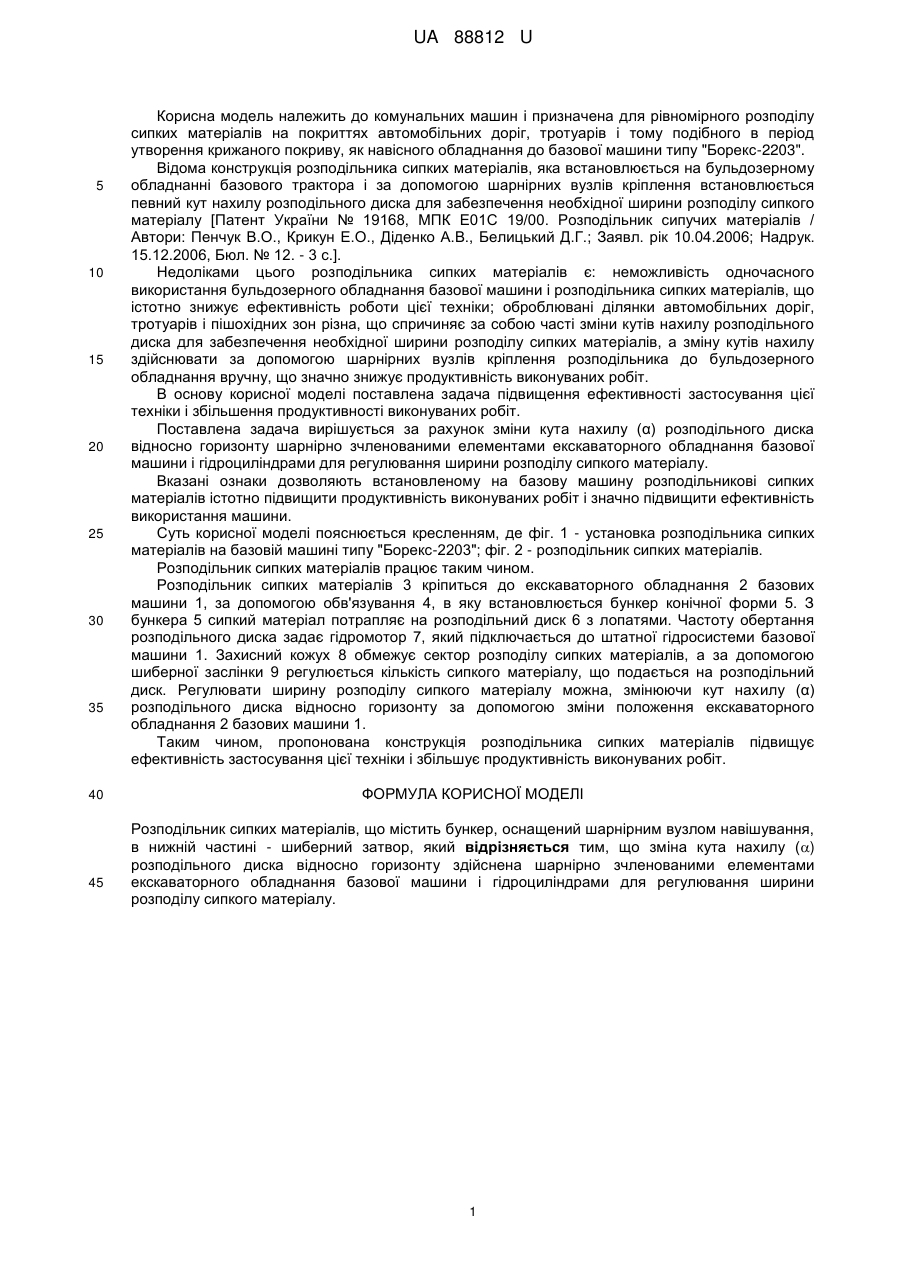

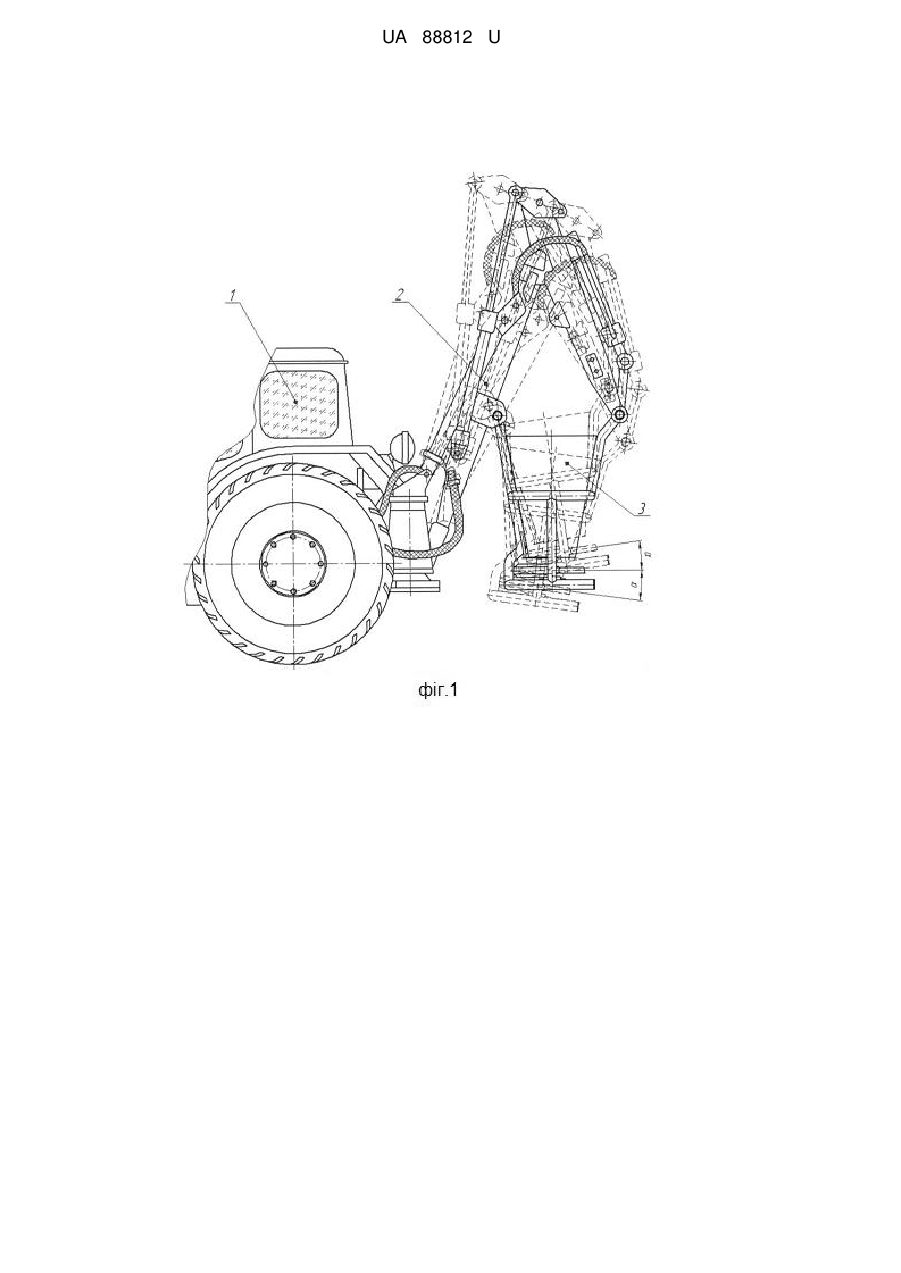

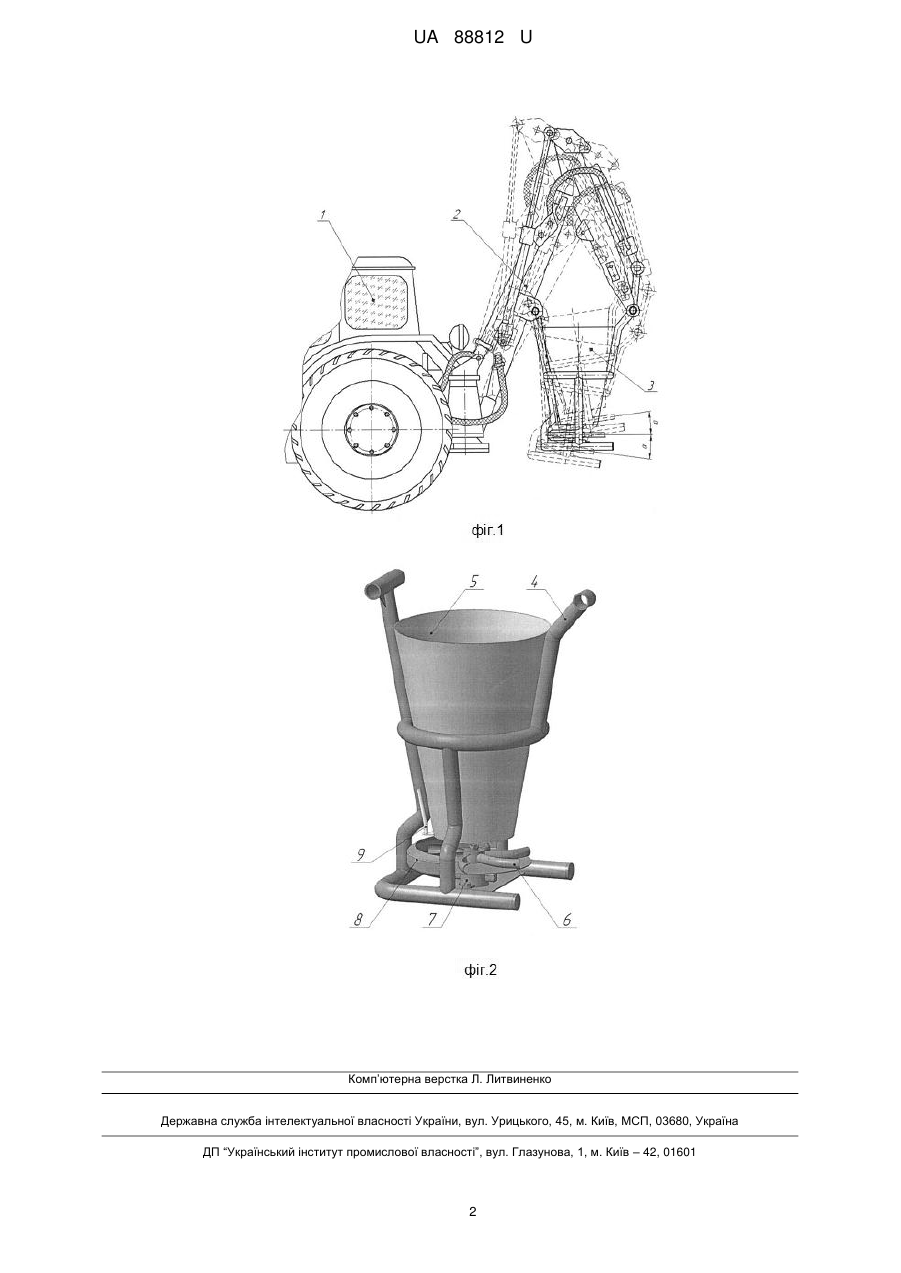

Реферат: UA 88812 U UA 88812 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до комунальних машин і призначена для рівномірного розподілу сипких матеріалів на покриттях автомобільних доріг, тротуарів і тому подібного в період утворення крижаного покриву, як навісного обладнання до базової машини типу "Борекс-2203". Відома конструкція розподільника сипких матеріалів, яка встановлюється на бульдозерному обладнанні базового трактора і за допомогою шарнірних вузлів кріплення встановлюється певний кут нахилу розподільного диска для забезпечення необхідної ширини розподілу сипкого матеріалу [Патент України № 19168, МПК Е01С 19/00. Розподільник сипучих матеріалів / Автори: Пенчук В.О., Крикун Е.О., Діденко А.В., Белицький Д.Г.; Заявл. рік 10.04.2006; Надрук. 15.12.2006, Бюл. № 12. - 3 с.]. Недоліками цього розподільника сипких матеріалів є: неможливість одночасного використання бульдозерного обладнання базової машини і розподільника сипких матеріалів, що істотно знижує ефективність роботи цієї техніки; оброблювані ділянки автомобільних доріг, тротуарів і пішохідних зон різна, що спричиняє за собою часті зміни кутів нахилу розподільного диска для забезпечення необхідної ширини розподілу сипких матеріалів, а зміну кутів нахилу здійснювати за допомогою шарнірних вузлів кріплення розподільника до бульдозерного обладнання вручну, що значно знижує продуктивність виконуваних робіт. В основу корисної моделі поставлена задача підвищення ефективності застосування цієї техніки і збільшення продуктивності виконуваних робіт. Поставлена задача вирішується за рахунок зміни кута нахилу (α) розподільного диска відносно горизонту шарнірно зчленованими елементами екскаваторного обладнання базової машини і гідроциліндрами для регулювання ширини розподілу сипкого матеріалу. Вказані ознаки дозволяють встановленому на базову машину розподільникові сипких матеріалів істотно підвищити продуктивність виконуваних робіт і значно підвищити ефективність використання машини. Суть корисної моделі пояснюється кресленням, де фіг. 1 - установка розподільника сипких матеріалів на базовій машині типу "Борекс-2203"; фіг. 2 - розподільник сипких матеріалів. Розподільник сипких матеріалів працює таким чином. Розподільник сипких матеріалів 3 кріпиться до екскаваторного обладнання 2 базових машини 1, за допомогою обв'язування 4, в яку встановлюється бункер конічної форми 5. З бункера 5 сипкий матеріал потрапляє на розподільний диск 6 з лопатями. Частоту обертання розподільного диска задає гідромотор 7, який підключається до штатної гідросистеми базової машини 1. Захисний кожух 8 обмежує сектор розподілу сипких матеріалів, а за допомогою шиберної заслінки 9 регулюється кількість сипкого матеріалу, що подається на розподільний диск. Регулювати ширину розподілу сипкого матеріалу можна, змінюючи кут нахилу (α) розподільного диска відносно горизонту за допомогою зміни положення екскаваторного обладнання 2 базових машини 1. Таким чином, пропонована конструкція розподільника сипких матеріалів підвищує ефективність застосування цієї техніки і збільшує продуктивність виконуваних робіт. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Розподільник сипких матеріалів, що містить бункер, оснащений шарнірним вузлом навішування, в нижній частині - шиберний затвор, який відрізняється тим, що зміна кута нахилу () розподільного диска відносно горизонту здійснена шарнірно зчленованими елементами екскаваторного обладнання базової машини і гідроциліндрами для регулювання ширини розподілу сипкого матеріалу. 1 UA 88812 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
