Спосіб автоматичного керування температури в морозильній камері

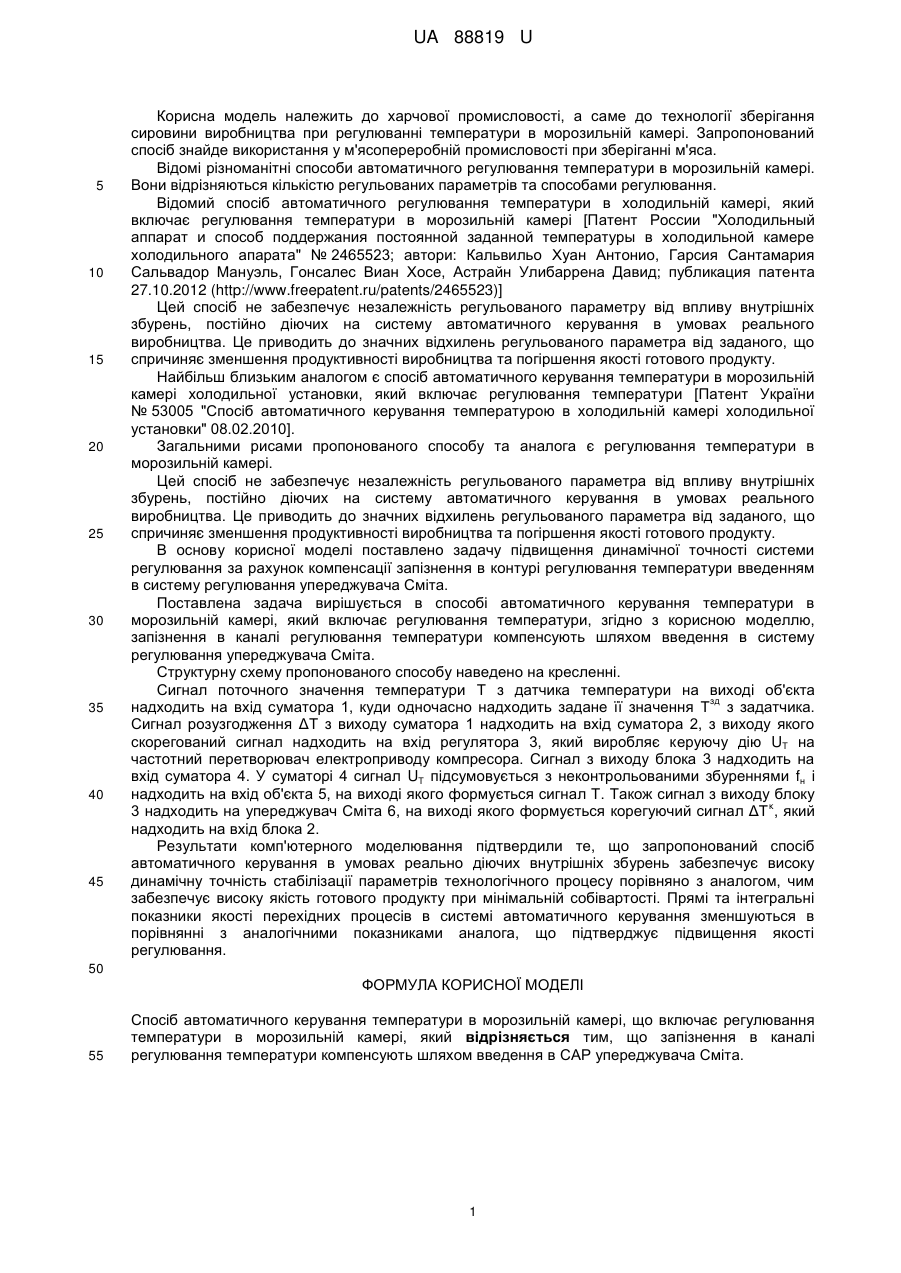

Реферат: UA 88819 U UA 88819 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до харчової промисловості, а саме до технології зберігання сировини виробництва при регулюванні температури в морозильній камері. Запропонований спосіб знайде використання у м'ясопереробній промисловості при зберіганні м'яса. Відомі різноманітні способи автоматичного регулювання температури в морозильній камері. Вони відрізняються кількістю регульованих параметрів та способами регулювання. Відомий спосіб автоматичного регулювання температури в холодильній камері, який включає регулювання температури в морозильній камері [Патент России "Холодильный аппарат и способ поддержания постоянной заданной температуры в холодильной камере холодильного апарата" № 2465523; автори: Кальвильо Хуан Антонио, Гарсия Сантамария Сальвадор Мануэль, Гонсалес Виан Хосе, Астрайн Улибаррена Давид; публикация патента 27.10.2012 (http://www.freepatent.ru/patents/2465523)] Цей спосіб не забезпечує незалежність регульованого параметру від впливу внутрішніх збурень, постійно діючих на систему автоматичного керування в умовах реального виробництва. Це приводить до значних відхилень регульованого параметра від заданого, що спричиняє зменшення продуктивності виробництва та погіршення якості готового продукту. Найбільш близьким аналогом є спосіб автоматичного керування температури в морозильній камері холодильної установки, який включає регулювання температури [Патент України № 53005 "Спосіб автоматичного керування температурою в холодильній камері холодильної установки" 08.02.2010]. Загальними рисами пропонованого способу та аналога є регулювання температури в морозильній камері. Цей спосіб не забезпечує незалежність регульованого параметра від впливу внутрішніх збурень, постійно діючих на систему автоматичного керування в умовах реального виробництва. Це приводить до значних відхилень регульованого параметра від заданого, що спричиняє зменшення продуктивності виробництва та погіршення якості готового продукту. В основу корисної моделі поставлено задачу підвищення динамічної точності системи регулювання за рахунок компенсації запізнення в контурі регулювання температури введенням в систему регулювання упереджувача Сміта. Поставлена задача вирішується в способі автоматичного керування температури в морозильній камері, який включає регулювання температури, згідно з корисною моделлю, запізнення в каналі регулювання температури компенсують шляхом введення в систему регулювання упереджувача Сміта. Структурну схему пропонованого способу наведено на кресленні. Сигнал поточного значення температури Т з датчика температури на виході об'єкта зд надходить на вхід суматора 1, куди одночасно надходить задане її значення Т з задатчика. Сигнал розузгодження ΔT з виходу суматора 1 надходить на вхід суматора 2, з виходу якого скорегований сигнал надходить на вхід регулятора 3, який виробляє керуючу дію UT на частотний перетворювач електроприводу компресора. Сигнал з виходу блока 3 надходить на вхід суматора 4. У суматорі 4 сигнал UT підсумовується з неконтрольованими збуреннями fн і надходить на вхід об'єкта 5, на виході якого формується сигнал Т. Також сигнал з виходу блоку κ 3 надходить на упереджувач Сміта 6, на виході якого формується корегуючий сигнал ΔТ , який надходить на вхід блока 2. Результати комп'ютерного моделювання підтвердили те, що запропонований спосіб автоматичного керування в умовах реально діючих внутрішніх збурень забезпечує високу динамічну точність стабілізації параметрів технологічного процесу порівняно з аналогом, чим забезпечує високу якість готового продукту при мінімальній собівартості. Прямі та інтегральні показники якості перехідних процесів в системі автоматичного керування зменшуються в порівнянні з аналогічними показниками аналога, що підтверджує підвищення якості регулювання. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб автоматичного керування температури в морозильній камері, що включає регулювання температури в морозильній камері, який відрізняється тим, що запізнення в каналі регулювання температури компенсують шляхом введення в САР упереджувача Сміта. 1 UA 88819 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
