Пристрій для відтворення магнітного запису з корекцією часових викривлень

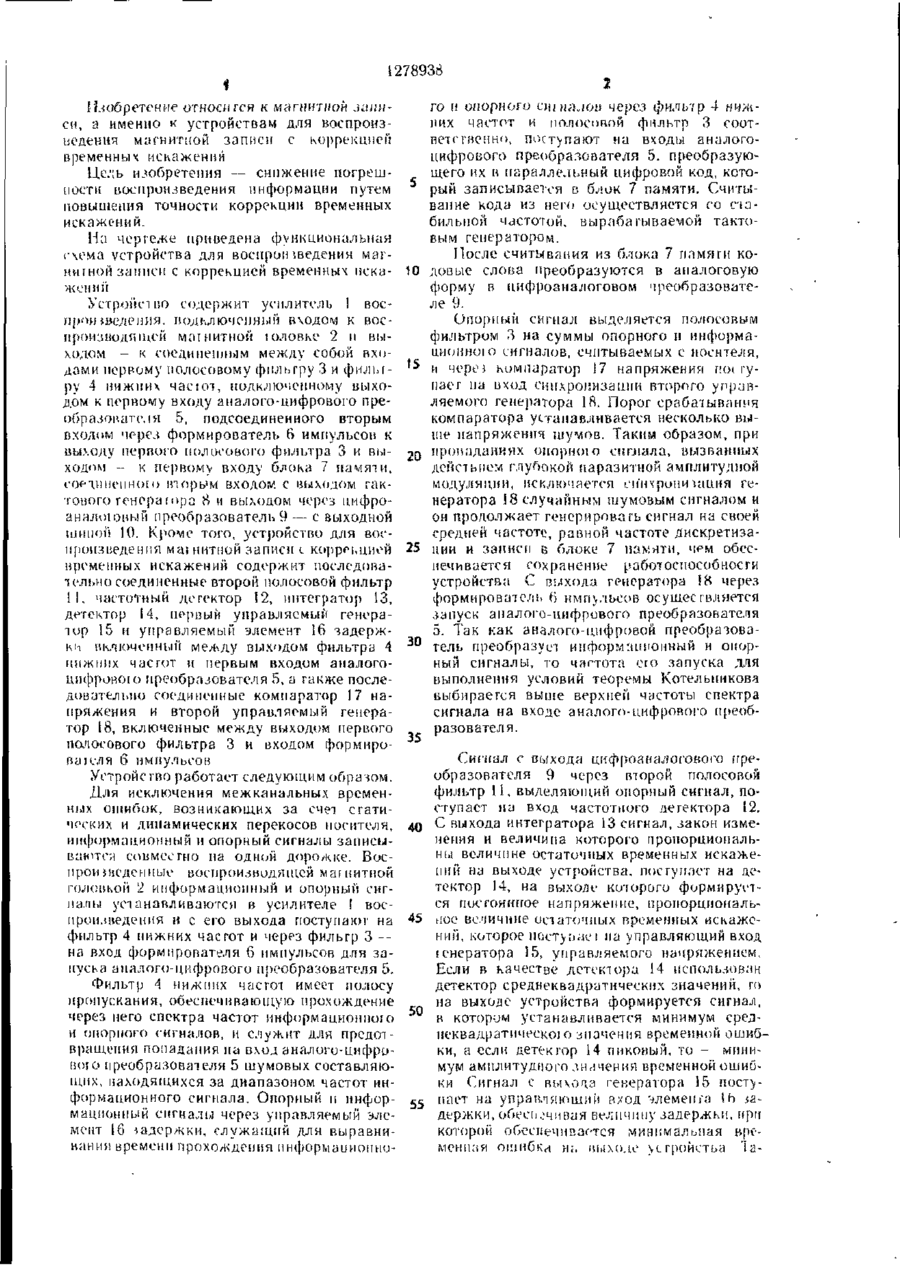

Изобрегение огносится к маг ни гной записи и позволяет снизить поіріпшости воспроизведения информации .>а счет коррекции времониых їіекажуний. Для энпо после воспроизведения магнитной головкой 2 t носителя информационного и опорного сшначов, записанных совместно на одной дорожке, и р их информационный сигнал преобразуется в иіфровой код с частотой іаписи. кратной частоте опорною сигналу, шпомиііаеіся а блоке Г памяти, из которого выводи і ся час го гой считывание, задаваемой таг^опым генератором 8, и преобразуется в аналоговую форму в цифроаналоговом преобразователе 9. Для повышения эффективности коррекции в широком диапазоне час!(Л временных искажений применен элемент 16 задержки, выравнивающий фазовые характер чет ики цепей информационного и игорного сигналов введением следящей обtjа і ной связи с выхода устройства, чтобы его работа не нарушалась при глубокой паразитной амплитудной модуляции или полном пропадании опорного сигнала, импульсы записи формируются с частотой синхронизируемого імператора 18, равной средней частоте записи, формируемой из опорного сшла.ча І ил 1278938 Изобретение относи гея к магнитной записи t а именно к устройствам для воспроизведения магнитной записи с коррекцией временных искажений Цель изобретения — снижение погрешности нос произведен и я информации путем повышения точности коррекции временных искажений. На чертеже приведена функциональная схема устройства для воспротведенин магнигной записи с коррекцией временных искажении Устропет по содержит усилитель ! воепроизведения, подключенный входом к воспроизводящей маг нитной юловке 2 и выходом - к соединенным между собой входами первому полосовому фильтру 3 и филыру 4 нижних час!от, подключенному выходом к первому входу аналого-цифрового преобразовате. і я 5, подсоединенного вторым входом через формирователь 6 импульсов к выходу первого полосового фильтра 3 и выходом -- к первому входу блока 7 памяти, еое-цінені-нно вторым входом с выходом тактового генератора 8 и выходом через цифроаналоговый преобразователь 9 — с выходной шиной 10. Кроме того, устройство для воспроизведения маї нитной записи t коррекцией временных искажений содержит последовательно соединенные второй полосовой фильтр !1, частотный детектор 12, интегратор 13, детектор 14, первый управляемый генератор І5 и управляемый элемент 16 задержка включенный между выходом фильтра 4 нижних частот и первым входом аналогоцифровою преобразователя 5, а также последовательно соединенные компаратор 17 напряжения и второй управляемый генератор 18, включенные между выходом первого полосового фильтра 3 и входом формнроваіеля б импульсов Устройство работает следующим образом. Для исключения межканальных временных ошибок, возникающих за счет статических и динамических перекосов носителя, информационный и опорный сигналы записываются совместно на одной дорожке. Воспроиведенные воспроизводящей магнитной головкой 2 информационный и опорный сигпалы устанавливаются в усилителе ! воспроизведения и с его выхода поступают на фильтр 4 нижних частот и через фильтр 3 -на вход формирователя б импульсов для запуска аналого-цифрового преобразователя 5. Фильтр 4 нижних частот имеет полосу пропускания, обеспечивающую прохождение через него спектра частот информационною и опорного сигналов, и служит для предотвращения попадания на вход аналого-цифровою преобразователя 5 шумовых составляющих, находящихся за диапазоном частот информационного сигнала. Опорный п информационный сигналы через управляемый элемент 16 задержки, служащий для выравнивания времени прохождения информационно го и опорного стпл.юв через фильтр 4 нижних частот и полосовой фильтр 3 соответственно, пост>пают на входы аналогоцифрового преобразователя 5. преобразующего их в параллельный цифровой код, который записывается в блок 7 памяти. Считывание кода из него осуществляется со стабильной частотой, вырабатываемой тактовым генератором. После считывания из блока 7 памяти ко10 довые слова преобразуются в аналоговую форму в цифроаналоговом треобразователе 9." Опорный сигнал выделяется полосовым фильтром 3 на суммы опорного и информационною сигналов, считываемых с носителя, и череї компаратор І7 напряжения not гупає г па вход синхронизации второго управляемого генератора 18. Порог срабатывания компаратора устанавливается несколько выше напряжения шумов. Таким образом, при пропаданиях опорного сигнала, вызванных действием глубокой паразитной амплитудной модуляции, исключается синхронизациягенератора 18 случайным шумовым сигналом и он продолжает генерировать сигнал на своей средней частоте, равной частоте дискретиза25 ции и записи в блоке 7 памяти, чем обеспечивается сохранение работоспособности устройства С выхола генератора 18 через формирователь 6 нмпутьсов осуществляется запуск аналого-цифрового преобразователя 5. Так как аналого-цифровой преобразова30 тель преобразует информационный и опорный сигналы, то частота его запуска для выполнения условий теоремы Котельпикова ьыбираегся выше верхней частоты спектра сигнала на входе аналого-цифрового преобразователя. Сигнал с выхода цкфроаналогового преобразователя 9 через второй полосовой фильтр II, выделяющий опорный сигнал, поступает на вход частотного детектора 12. 40 С выхода интегратора 13 сигнал, закон изменения и величина которого пропорциональны величине остаточных временных искажений на выходе устройства, поступает на детектор 14, на выходе которого формируется постоянное напряжение, пропорциональ45 ное величине остаточных временных искажений, которое пост>;іасі па управляющий вход [оператора 15, управляемого напряжением. Если в качестве детектора 14 использован детектор среднеквадратических значений, m на выходе устройства формируется сигнал, 50 в котором устанавливается минимум среднекізадратическо) о значения временной ошибки, а если детектор 14 пиковый, то - минимум амплитудного значения временной ошибки Сигнал с вычоча генератора 15 поступает на управляющий вход '-*лемепі'а lh задержки, обесточивая величину задержки, при которой обеспечивается минимальная временная ошибка и;, иымие \с гройстьа '1а 1278938 ким образом достигается максимальный эффект коррекции временных пкажений. с выходом тактового генератора и выходом через цифроакалоговый преобразователь — с выходной шиной, отличающееся тем, что, с Формула изобретения целью снижения погрешности воспроизведеУстройство для воспроизведения магнитния информации путем повышения точности ной записи с коррекцией временныч искажекоррекций временных искажений, в него ввений, содержащее усилитель воспроизведения дены последовательно соединенные второй подключенный входом к воспроизводящей полосовой фильтр, частотный детектор, интемагнитной головке и выходом — к соедигратор, детектор, первый управляемый іенененным между собой входами первому полоратор и управляемый элемент задержки, совому фильтру и фильтру нижних частот, 10 включенный между выходом фильтра нижподключенному выходом к первому входу них частот и первым входом аналого-цифроаналоїо-иифрового преобразователя, подвого преобразователя, а также последовасоединенного вторым входом через формиротельно соединенные компаратор напряжения ватель импульсов к выходу первого полосои второй управляемый генератор, вклювого филыра и выходом — к первому входу ченные между выходом первого полосового блока памяти, соединенного вторым входом фильтра и входом формирователя импульсов. Составитель В Добршюіьскнй рС Пекарь Техред И Вг;хч Корректор Л Зичокосов 3dK.]j 6777/52 Тирсіж 543 Подписное ВНИИПИ Государственного комитета СССР »о делам изобретении и открытий ! 13035, Москва, Ж—35, Раушская наб , д 4/5 Филиал ППП «Патент», г Ужгород, у л Проектная, 4
