Змішувач

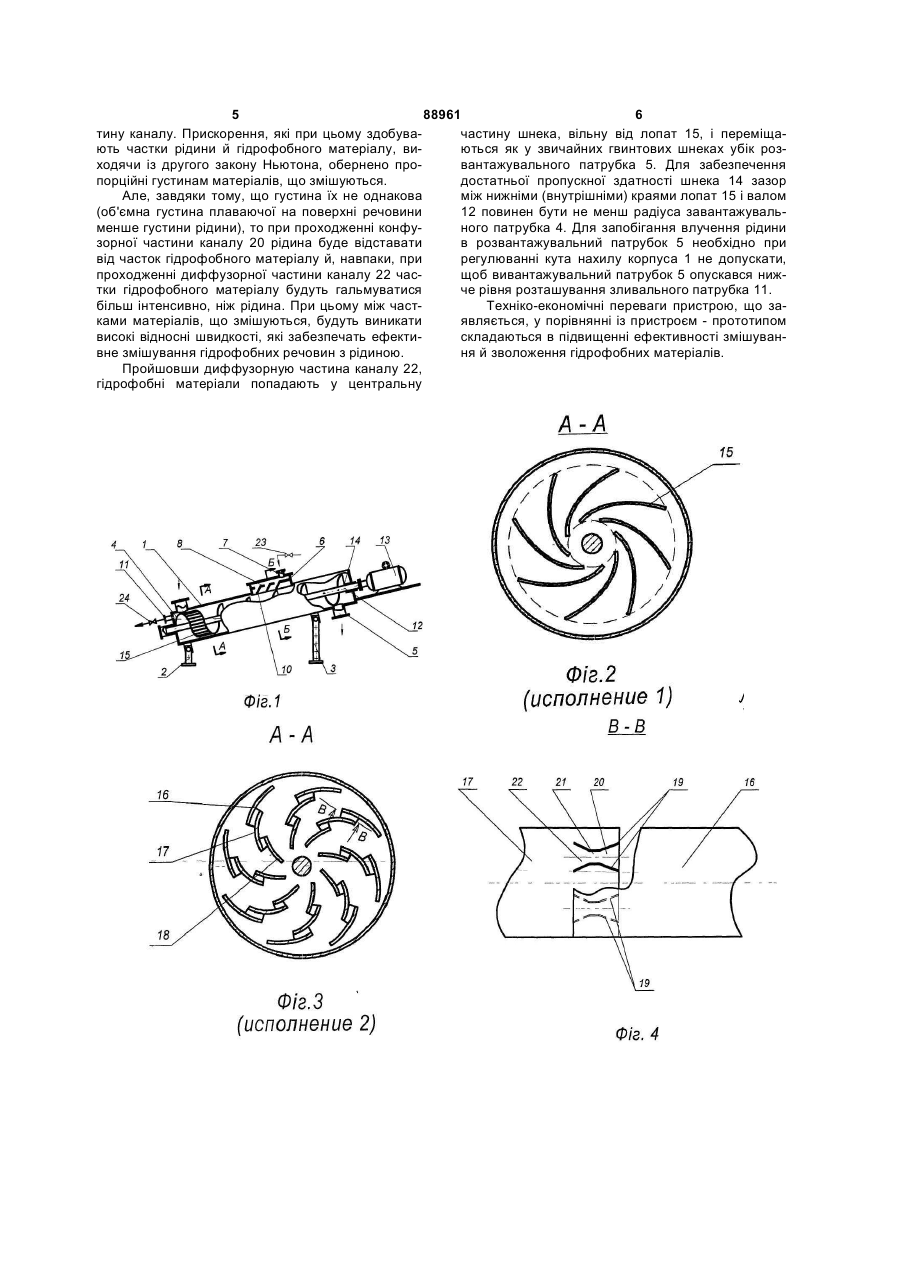

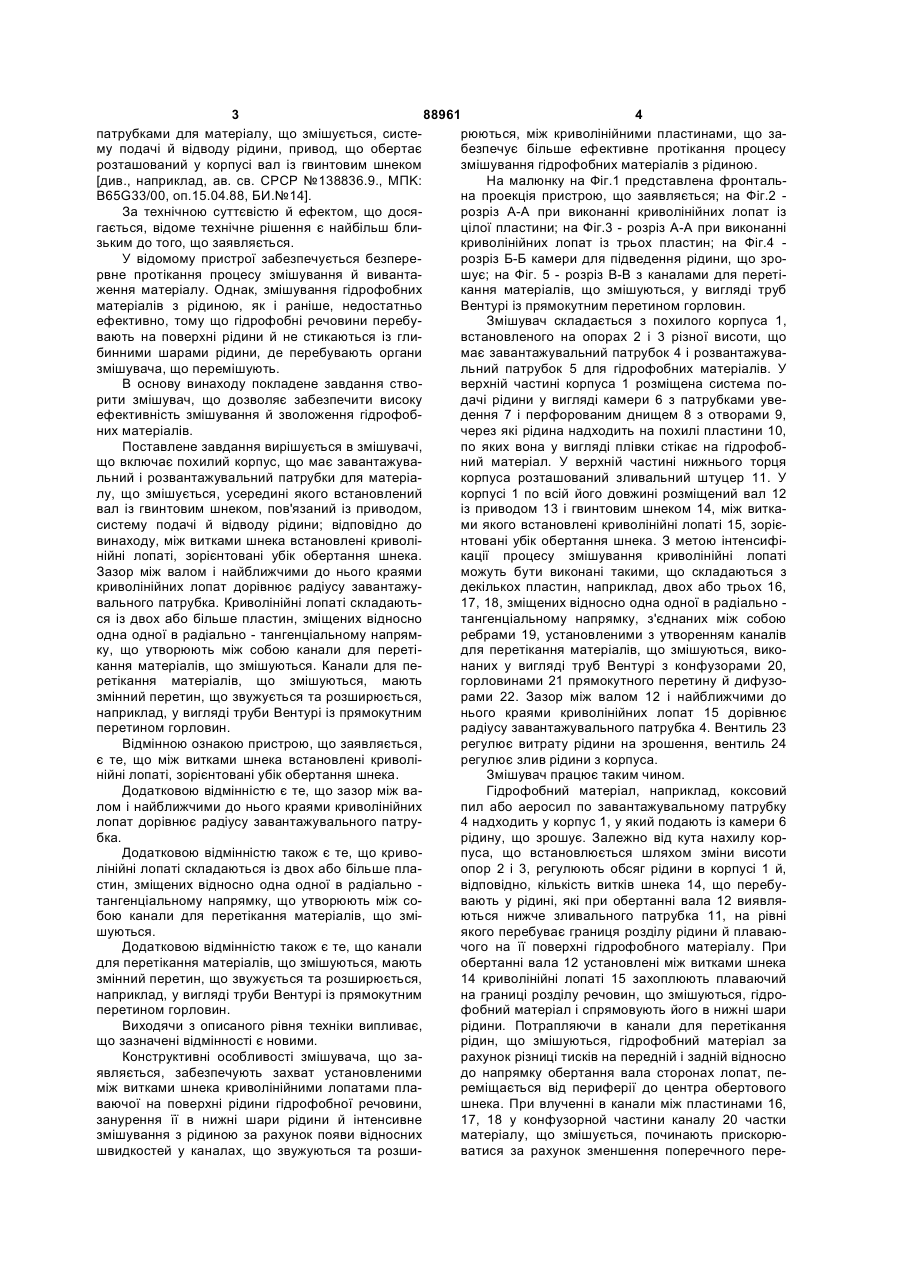

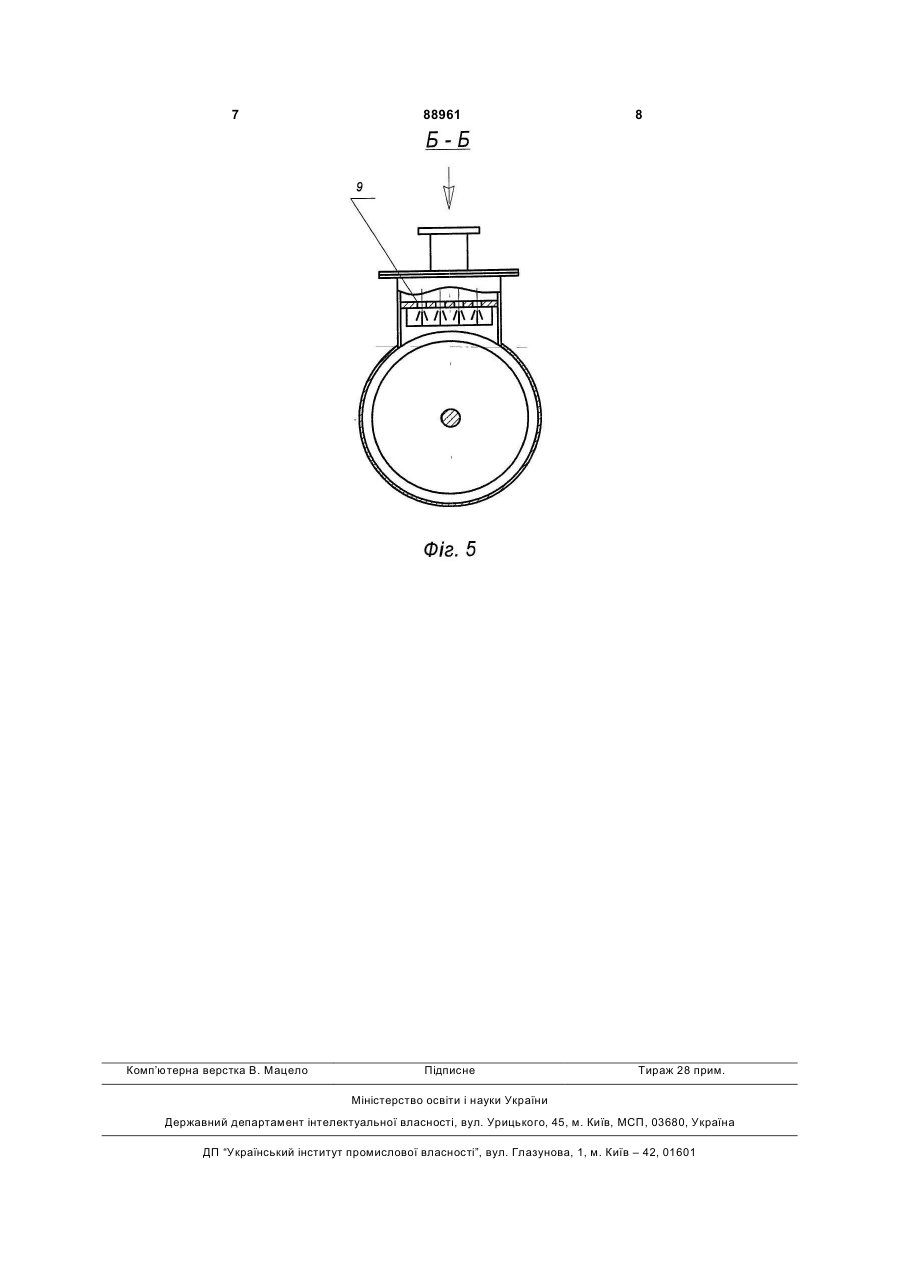

1. Змішувач, що включає похилий корпус, що має завантажувальний і розвантажувальний патрубки для матеріалу, що змішується, усередині якого встановлений вал із гвинтовим шнеком, пов'язаний із приводом, систему подачі рідини й зливальний штуцер, який відрізняється тим, що між витками шнека встановлені криволінійні лопаті, зорієнтовані у бік обертання шнека. 2. Змішувач за п. 1, який відрізняється тим, що зазор між валом і найближчими до нього краями криволінійних лопатей дорівнює радіусу завантажувального патрубка. 3. Змішувач за п. 1, який відрізняється тим, що криволінійні лопаті складені з щонайменше двох пластин, зміщених відносно одна одної в радіально-тангенціальному напрямку, з’єднаних між собою ребрами, установленими з утворенням каналів для перетікання матеріалів, що змішуються. 4. Змішувач за п. 3, який відрізняється тим, що канали для перетікання матеріалів, що змішуються, мають змінний перетин, що звужується та розширюється, наприклад, у вигляді труб Вентурі із прямокутним перетином горловин. UA (21) a200800522 (22) 15.01.2008 (24) 10.12.2009 (46) 10.12.2009, Бюл.№ 23, 2009 р. (72) ЛЕТЮК ОЛЕКСАНДР ІЛЛІЧ, ТРЕМБАЧ ТЕТЯНА ФЕДОРІВНА (73) ДЕРЖАВНИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ ПІДПРИЄМСТВ КОКСОХІМІЧНОЇ ПРОМИСЛОВОСТІ "ГИПРОКОКС" (56) RU 2119380, 27.09.1998 RU 2168351, 10.06.2001 SU 179110, 29.04.1968 SU 571291, 30.09.1977 SU 659178, 30.04.1979 SU 1388369, 15.04.1988 US 2000953, 14.05.1935 US 2191893, 27.02.1940 US 4733607, 29.03.1988 GB 2041773, 17.09.1980 DE 2220213, 15.11.1972 DE 29505746, 13.07.1995 DK 104878, 11.07.1966 NL 266746, 10.08.1964 Касаткин А. Г. Основные процессы и аппараты химической технологии. - М.: Химия, 1971. C2 2 (19) 1 3 88961 4 патрубками для матеріалу, що змішується, систерюються, між криволінійними пластинами, що заму подачі й відводу рідини, привод, що обертає безпечує більше ефективне протікання процесу розташований у корпусі вал із гвинтовим шнеком змішування гідрофобних матеріалів з рідиною. [див., наприклад, ав. св. СРСР №138836.9., MПK: На малюнку на Фіг.1 представлена фронтальB65G33/00, oп.15.04.88, БИ.№14]. на проекція пристрою, що заявляється; на Фіг.2 За технічною суттєвістю й ефектом, що досярозріз А-А при виконанні криволінійних лопат із гається, відоме технічне рішення є найбільш блицілої пластини; на Фіг.3 - розріз А-А при виконанні зьким до того, що заявляється. криволінійних лопат із трьох пластин; на Фіг.4 У відомому пристрої забезпечується безперерозріз Б-Б камери для підведення рідини, що зрорвне протікання процесу змішування й виванташує; на Фіг. 5 - розріз В-В з каналами для перетіження матеріалу. Однак, змішування гідрофобних кання матеріалів, що змішуються, у вигляді труб матеріалів з рідиною, як і раніше, недостатньо Вентурі із прямокутним перетином горловин. ефективно, тому що гідрофобні речовини перебуЗмішувач складається з похилого корпуса 1, вають на поверхні рідини й не стикаються із гливстановленого на опорах 2 і 3 різної висоти, що бинними шарами рідини, де перебувають органи має завантажувальний патрубок 4 і розвантажувазмішувача, що перемішують. льний патрубок 5 для гідрофобних матеріалів. У В основу винаходу покладене завдання ствоверхній частині корпуса 1 розміщена система порити змішувач, що дозволяє забезпечити високу дачі рідини у вигляді камери 6 з патрубками увеефективність змішування й зволоження гідрофобдення 7 і перфорованим днищем 8 з отворами 9, них матеріалів. через які рідина надходить на похилі пластини 10, Поставлене завдання вирішується в змішувачі, по яких вона у вигляді плівки стікає на гідрофобщо включає похилий корпус, що має завантажуваний матеріал. У верхній частині нижнього торця льний і розвантажувальний патрубки для матеріакорпуса розташований зливальний штуцер 11. У лу, що змішується, усередині якого встановлений корпусі 1 по всій його довжині розміщений вал 12 вал із гвинтовим шнеком, пов'язаний із приводом, із приводом 13 і гвинтовим шнеком 14, між виткасистему подачі й відводу рідини; відповідно до ми якого встановлені криволінійні лопаті 15, зорієвинаходу, між витками шнека встановлені криволінтовані убік обертання шнека. З метою інтенсифінійні лопаті, зорієнтовані убік обертання шнека. кації процесу змішування криволінійні лопаті Зазор між валом і найближчими до нього краями можуть бути виконані такими, що складаються з криволінійних лопат дорівнює радіусу завантажудекількох пластин, наприклад, двох або трьох 16, вального патрубка. Криволінійні лопаті складають17, 18, зміщених відносно одна одної в радіально ся із двох або більше пластин, зміщених відносно тангенціальному напрямку, з'єднаних між собою одна одної в радіально - тангенціальному напрямребрами 19, установленими з утворенням каналів ку, що утворюють між собою канали для перетідля перетікання матеріалів, що змішуються, викокання матеріалів, що змішуються. Канали для пенаних у вигляді труб Вентурі з конфузорами 20, ретікання матеріалів, що змішуються, мають горловинами 21 прямокутного перетину й дифузозмінний перетин, що звужується та розширюється, рами 22. Зазор між валом 12 і найближчими до наприклад, у вигляді труби Вентурі із прямокутним нього краями криволінійних лопат 15 дорівнює перетином горловин. радіусу завантажувального патрубка 4. Вентиль 23 Відмінною ознакою пристрою, що заявляється, регулює витрату рідини на зрошення, вентиль 24 є те, що між витками шнека встановлені криволірегулює злив рідини з корпуса. нійні лопаті, зорієнтовані убік обертання шнека. Змішувач працює таким чином. Додатковою відмінністю є те, що зазор між ваГідрофобний матеріал, наприклад, коксовий лом і найближчими до нього краями криволінійних пил або аеросил по завантажувальному патрубку лопат дорівнює радіусу завантажувального патру4 надходить у корпус 1, у який подають із камери 6 бка. рідину, що зрошує. Залежно від кута нахилу корДодатковою відмінністю також є те, що кривопуса, що встановлюється шляхом зміни висоти лінійні лопаті складаються із двох або більше плаопор 2 і 3, регулюють обсяг рідини в корпусі 1 й, стин, зміщених відносно одна одної в радіально відповідно, кількість витків шнека 14, що перебутангенціальному напрямку, що утворюють між совають у рідині, які при обертанні вала 12 виявлябою канали для перетікання матеріалів, що зміються нижче зливального патрубка 11, на рівні шуються. якого перебуває границя розділу рідини й плаваюДодатковою відмінністю також є те, що канали чого на її поверхні гідрофобного матеріалу. При для перетікання матеріалів, що змішуються, мають обертанні вала 12 установлені між витками шнека змінний перетин, що звужується та розширюється, 14 криволінійні лопаті 15 захоплюють плаваючий наприклад, у вигляді труби Вентурі із прямокутним на границі розділу речовин, що змішуються, гідроперетином горловин. фобний матеріал і спрямовують його в нижні шари Виходячи з описаного рівня техніки випливає, рідини. Потрапляючи в канали для перетікання що зазначені відмінності є новими. рідин, що змішуються, гідрофобний матеріал за Конструктивні особливості змішувача, що зарахунок різниці тисків на передній і задній відносно являється, забезпечують захват установленими до напрямку обертання вала сторонах лопат, пеміж витками шнека криволінійними лопатами плареміщається від периферії до центра обертового ваючої на поверхні рідини гідрофобної речовини, шнека. При влученні в канали між пластинами 16, занурення її в нижні шари рідини й інтенсивне 17, 18 у конфузорной частини каналу 20 частки змішування з рідиною за рахунок появи відносних матеріалу, що змішується, починають прискорюшвидкостей у каналах, що звужуються та розшиватися за рахунок зменшення поперечного пере 5 88961 6 тину каналу. Прискорення, які при цьому здобувачастину шнека, вільну від лопат 15, і переміщають частки рідини й гідрофобного матеріалу, виються як у звичайних гвинтових шнеках убік розходячи із другого закону Ньютона, обернено провантажувального патрубка 5. Для забезпечення порційні густинам матеріалів, що змішуються. достатньої пропускної здатності шнека 14 зазор Але, завдяки тому, що густина їх не однакова між нижніми (внутрішніми) краями лопат 15 і валом (об'ємна густина плаваючої на поверхні речовини 12 повинен бути не менш радіуса завантажувальменше густини рідини), то при проходженні конфуного патрубка 4. Для запобігання влучення рідини зорної частини каналу 20 рідина буде відставати в розвантажувальний патрубок 5 необхідно при від часток гідрофобного матеріалу й, навпаки, при регулюванні кута нахилу корпуса 1 не допускати, проходженні диффузорної частини каналу 22 часщоб вивантажувальний патрубок 5 опускався нижтки гідрофобного матеріалу будуть гальмуватися че рівня розташування зливального патрубка 11. більш інтенсивно, ніж рідина. При цьому між частТехніко-економічні переваги пристрою, що заками матеріалів, що змішуються, будуть виникати являється, у порівнянні із пристроєм - прототипом високі відносні швидкості, які забезпечать ефектискладаються в підвищенні ефективності змішуванвне змішування гідрофобних речовин з рідиною. ня й зволоження гідрофобних матеріалів. Пройшовши диффузорную частина каналу 22, гідрофобні матеріали попадають у центральну 7 Комп’ютерна верстка В. Мацело 88961 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
