Пристрій для ущільнення сипкої продукції в упаковці

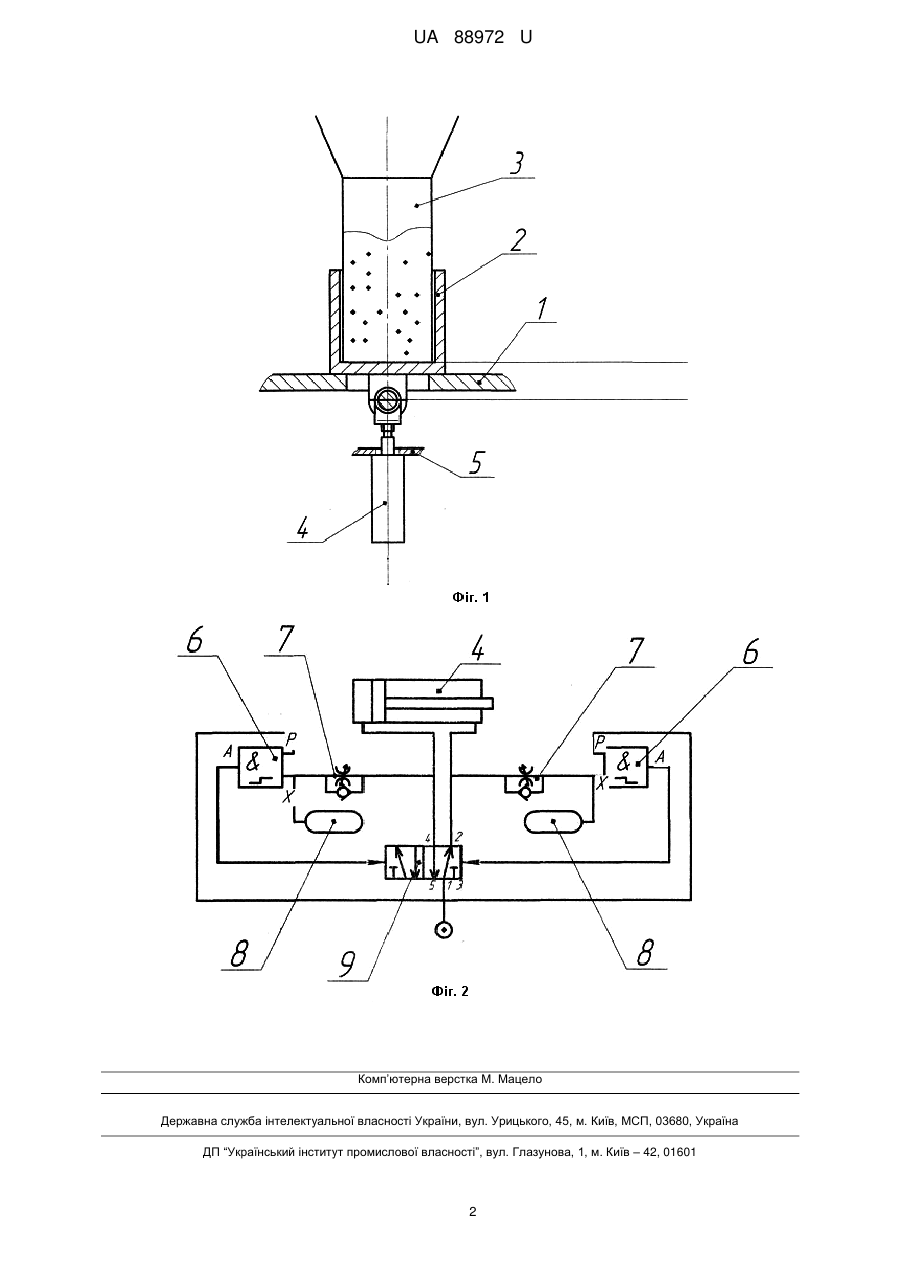

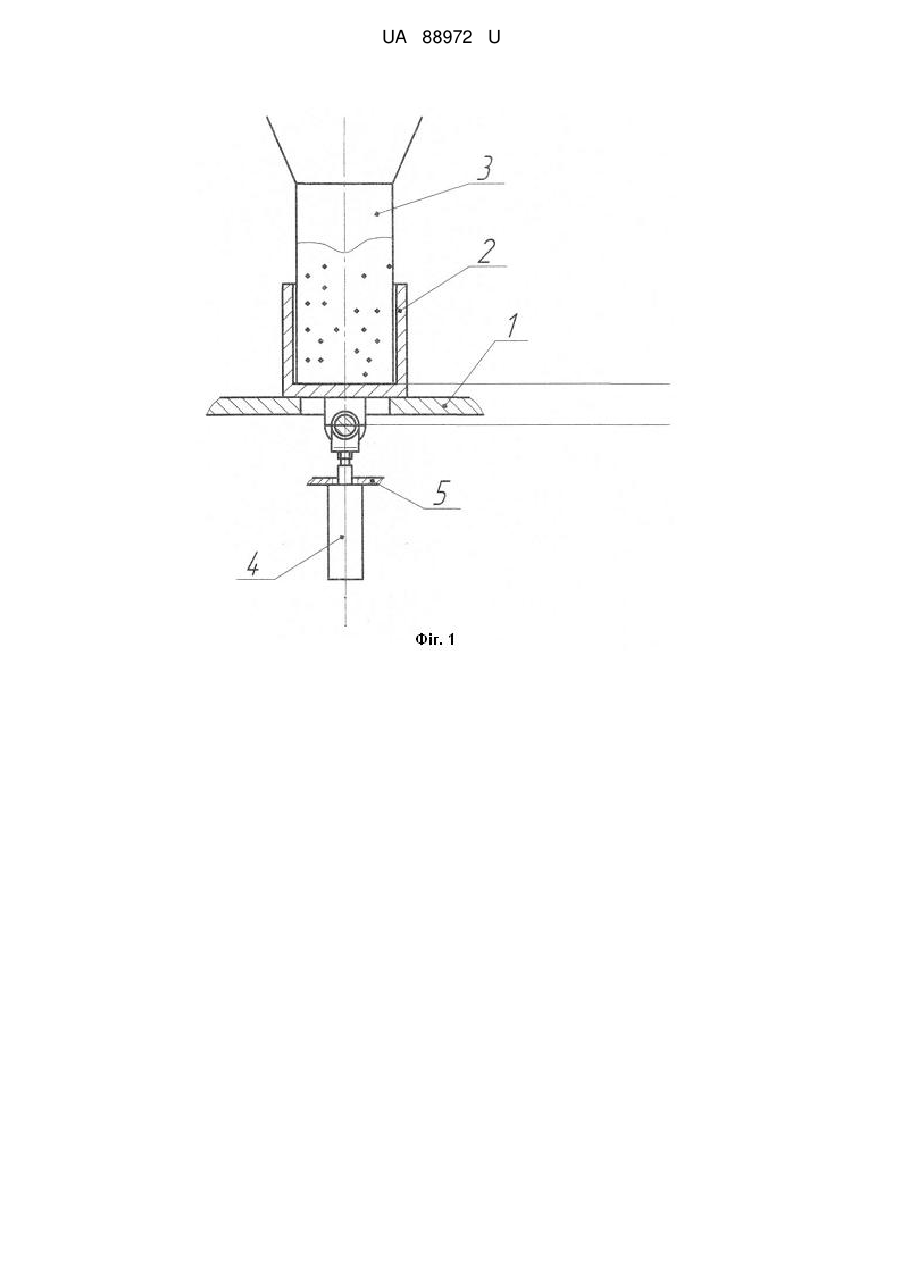

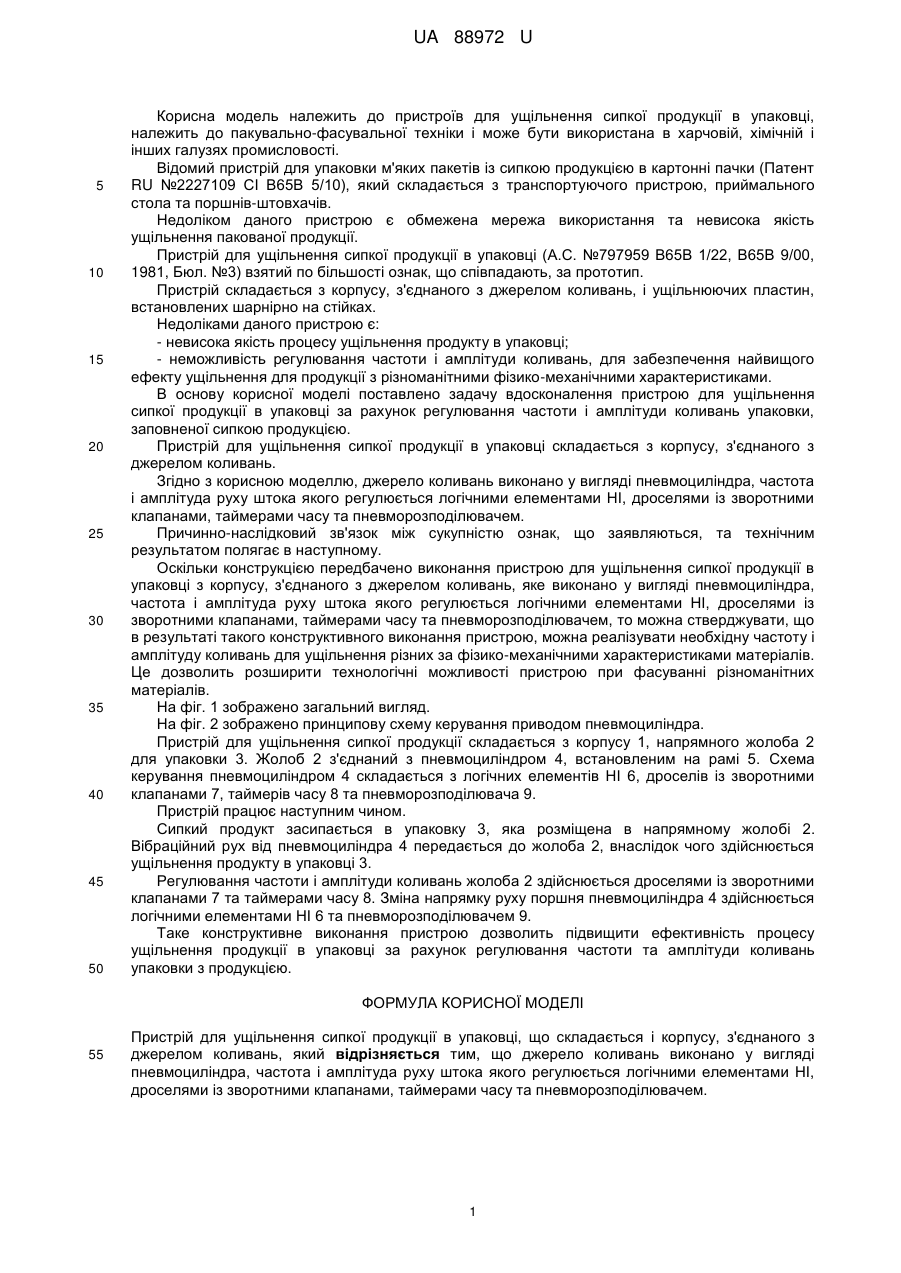

Реферат: Пристрій для ущільнення сипкої продукції в упаковці складається і корпусу, з'єднаного з джерелом коливань. Джерело коливань виконано у вигляді пневмоциліндра, частота і амплітуда руху штока якого регулюється логічними елементами НІ, дроселями із зворотними клапанами, таймерами часу та пневморозподілювачем. UA 88972 U (54) ПРИСТРІЙ ДЛЯ УЩІЛЬНЕННЯ СИПКОЇ ПРОДУКЦІЇ В УПАКОВЦІ UA 88972 U UA 88972 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв для ущільнення сипкої продукції в упаковці, належить до пакувально-фасувальної техніки і може бути використана в харчовій, хімічній і інших галузях промисловості. Відомий пристрій для упаковки м'яких пакетів із сипкою продукцією в картонні пачки (Патент RU №2227109 СІ В65В 5/10), який складається з транспортуючого пристрою, приймального стола та поршнів-штовхачів. Недоліком даного пристрою є обмежена мережа використання та невисока якість ущільнення пакованої продукції. Пристрій для ущільнення сипкої продукції в упаковці (А.С. №797959 В65В 1/22, В65В 9/00, 1981, Бюл. №3) взятий по більшості ознак, що співпадають, за прототип. Пристрій складається з корпусу, з'єднаного з джерелом коливань, і ущільнюючих пластин, встановлених шарнірно на стійках. Недоліками даного пристрою є: - невисока якість процесу ущільнення продукту в упаковці; - неможливість регулювання частоти і амплітуди коливань, для забезпечення найвищого ефекту ущільнення для продукції з різноманітними фізико-механічними характеристиками. В основу корисної моделі поставлено задачу вдосконалення пристрою для ущільнення сипкої продукції в упаковці за рахунок регулювання частоти і амплітуди коливань упаковки, заповненої сипкою продукцією. Пристрій для ущільнення сипкої продукції в упаковці складається з корпусу, з'єднаного з джерелом коливань. Згідно з корисною моделлю, джерело коливань виконано у вигляді пневмоциліндра, частота і амплітуда руху штока якого регулюється логічними елементами НІ, дроселями із зворотними клапанами, таймерами часу та пневморозподілювачем. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Оскільки конструкцією передбачено виконання пристрою для ущільнення сипкої продукції в упаковці з корпусу, з'єднаного з джерелом коливань, яке виконано у вигляді пневмоциліндра, частота і амплітуда руху штока якого регулюється логічними елементами НІ, дроселями із зворотними клапанами, таймерами часу та пневморозподілювачем, то можна стверджувати, що в результаті такого конструктивного виконання пристрою, можна реалізувати необхідну частоту і амплітуду коливань для ущільнення різних за фізико-механічними характеристиками матеріалів. Це дозволить розширити технологічні можливості пристрою при фасуванні різноманітних матеріалів. На фіг. 1 зображено загальний вигляд. На фіг. 2 зображено принципову схему керування приводом пневмоциліндра. Пристрій для ущільнення сипкої продукції складається з корпусу 1, напрямного жолоба 2 для упаковки 3. Жолоб 2 з'єднаний з пневмоциліндром 4, встановленим на рамі 5. Схема керування пневмоциліндром 4 складається з логічних елементів НІ 6, дроселів із зворотними клапанами 7, таймерів часу 8 та пневморозподілювача 9. Пристрій працює наступним чином. Сипкий продукт засипається в упаковку 3, яка розміщена в напрямному жолобі 2. Вібраційний рух від пневмоциліндра 4 передається до жолоба 2, внаслідок чого здійснюється ущільнення продукту в упаковці 3. Регулювання частоти і амплітуди коливань жолоба 2 здійснюється дроселями із зворотними клапанами 7 та таймерами часу 8. Зміна напрямку руху поршня пневмоциліндра 4 здійснюється логічними елементами НІ 6 та пневморозподілювачем 9. Таке конструктивне виконання пристрою дозволить підвищити ефективність процесу ущільнення продукції в упаковці за рахунок регулювання частоти та амплітуди коливань упаковки з продукцією. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для ущільнення сипкої продукції в упаковці, що складається і корпусу, з'єднаного з джерелом коливань, який відрізняється тим, що джерело коливань виконано у вигляді пневмоциліндра, частота і амплітуда руху штока якого регулюється логічними елементами НІ, дроселями із зворотними клапанами, таймерами часу та пневморозподілювачем. 1 UA 88972 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
