Пристрій для ущільнення сипкої продукції в упаковці

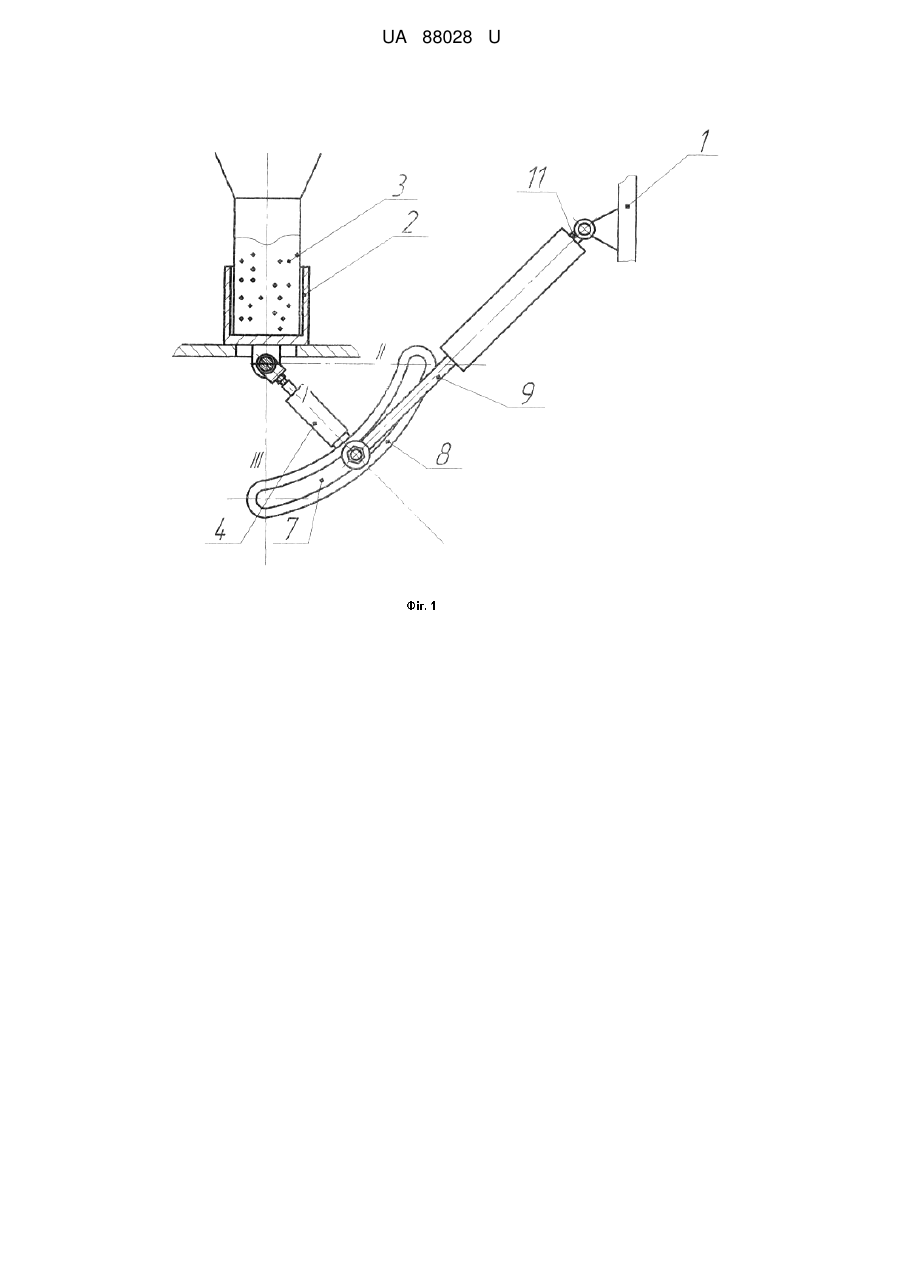

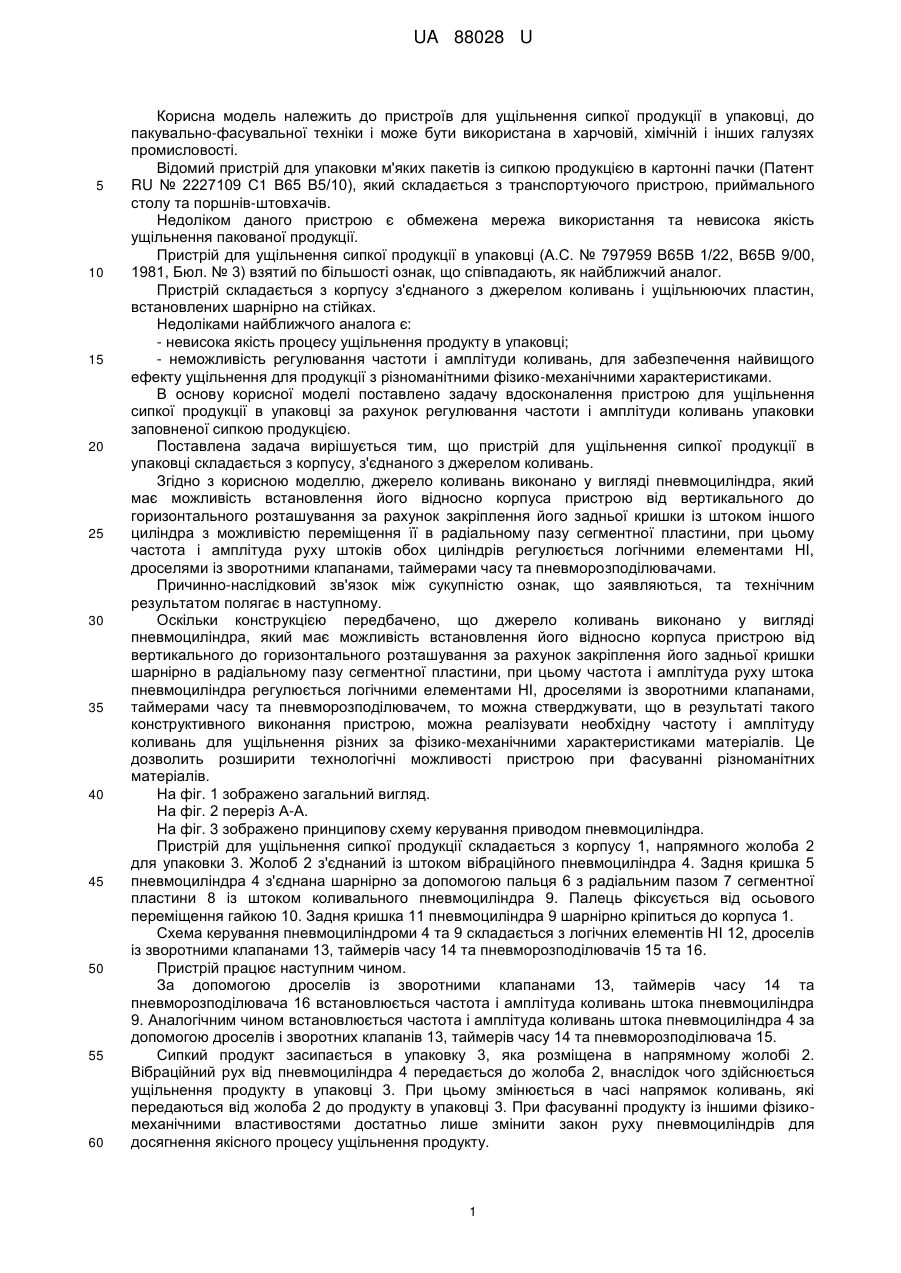

Реферат: Пристрій для ущільнення сипкої продукції в упаковці містить корпус, напрямний жолоб, упаковку, пневмоциліндр, кришку, палець, радіальний паз, сегментну пластину, шток коливального пневмоциліндра, гайку, задню кришку, логічні елементи НІ, дроселі зі зворотними клапанами, таймери часу, пневморозподілювачі. UA 88028 U (54) ПРИСТРІЙ ДЛЯ УЩІЛЬНЕННЯ СИПКОЇ ПРОДУКЦІЇ В УПАКОВЦІ UA 88028 U UA 88028 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для ущільнення сипкої продукції в упаковці, до пакувально-фасувальної техніки і може бути використана в харчовій, хімічній і інших галузях промисловості. Відомий пристрій для упаковки м'яких пакетів із сипкою продукцією в картонні пачки (Патент RU № 2227109 С1 В65 В5/10), який складається з транспортуючого пристрою, приймального столу та поршнів-штовхачів. Недоліком даного пристрою є обмежена мережа використання та невисока якість ущільнення пакованої продукції. Пристрій для ущільнення сипкої продукції в упаковці (А.С. № 797959 В65В 1/22, В65В 9/00, 1981, Бюл. № 3) взятий по більшості ознак, що співпадають, як найближчий аналог. Пристрій складається з корпусу з'єднаного з джерелом коливань і ущільнюючих пластин, встановлених шарнірно на стійках. Недоліками найближчого аналога є: - невисока якість процесу ущільнення продукту в упаковці; - неможливість регулювання частоти і амплітуди коливань, для забезпечення найвищого ефекту ущільнення для продукції з різноманітними фізико-механічними характеристиками. В основу корисної моделі поставлено задачу вдосконалення пристрою для ущільнення сипкої продукції в упаковці за рахунок регулювання частоти і амплітуди коливань упаковки заповненої сипкою продукцією. Поставлена задача вирішується тим, що пристрій для ущільнення сипкої продукції в упаковці складається з корпусу, з'єднаного з джерелом коливань. Згідно з корисною моделлю, джерело коливань виконано у вигляді пневмоциліндра, який має можливість встановлення його відносно корпуса пристрою від вертикального до горизонтального розташування за рахунок закріплення його задньої кришки із штоком іншого циліндра з можливістю переміщення її в радіальному пазу сегментної пластини, при цьому частота і амплітуда руху штоків обох циліндрів регулюється логічними елементами НІ, дроселями із зворотними клапанами, таймерами часу та пневморозподілювачами. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Оскільки конструкцією передбачено, що джерело коливань виконано у вигляді пневмоциліндра, який має можливість встановлення його відносно корпуса пристрою від вертикального до горизонтального розташування за рахунок закріплення його задньої кришки шарнірно в радіальному пазу сегментної пластини, при цьому частота і амплітуда руху штока пневмоциліндра регулюється логічними елементами НІ, дроселями із зворотними клапанами, таймерами часу та пневморозподілювачем, то можна стверджувати, що в результаті такого конструктивного виконання пристрою, можна реалізувати необхідну частоту і амплітуду коливань для ущільнення різних за фізико-механічними характеристиками матеріалів. Це дозволить розширити технологічні можливості пристрою при фасуванні різноманітних матеріалів. На фіг. 1 зображено загальний вигляд. На фіг. 2 переріз А-А. На фіг. 3 зображено принципову схему керування приводом пневмоциліндра. Пристрій для ущільнення сипкої продукції складається з корпусу 1, напрямного жолоба 2 для упаковки 3. Жолоб 2 з'єднаний із штоком вібраційного пневмоциліндра 4. Задня кришка 5 пневмоциліндра 4 з'єднана шарнірно за допомогою пальця 6 з радіальним пазом 7 сегментної пластини 8 із штоком коливального пневмоциліндра 9. Палець фіксується від осьового переміщення гайкою 10. Задня кришка 11 пневмоциліндра 9 шарнірно кріпиться до корпуса 1. Схема керування пневмоциліндроми 4 та 9 складається з логічних елементів НІ 12, дроселів із зворотними клапанами 13, таймерів часу 14 та пневморозподілювачів 15 та 16. Пристрій працює наступним чином. За допомогою дроселів із зворотними клапанами 13, таймерів часу 14 та пневморозподілювача 16 встановлюється частота і амплітуда коливань штока пневмоциліндра 9. Аналогічним чином встановлюється частота і амплітуда коливань штока пневмоциліндра 4 за допомогою дроселів і зворотних клапанів 13, таймерів часу 14 та пневморозподілювача 15. Сипкий продукт засипається в упаковку 3, яка розміщена в напрямному жолобі 2. Вібраційний рух від пневмоциліндра 4 передається до жолоба 2, внаслідок чого здійснюється ущільнення продукту в упаковці 3. При цьому змінюється в часі напрямок коливань, які передаються від жолоба 2 до продукту в упаковці 3. При фасуванні продукту із іншими фізикомеханічними властивостями достатньо лише змінити закон руху пневмоциліндрів для досягнення якісного процесу ущільнення продукту. 1 UA 88028 U Таке конструктивне виконання пристрою дозволить підвищити ефективність процесу ущільнення продукції в упаковці за рахунок регулювання частоти та амплітуди коливань упаковки з продукцією. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пристрій для ущільнення сипкої продукції в упаковці, що складається з корпусу, з'єднаного з джерелом коливань, який відрізняється тим, що джерело коливань виконано у вигляді пневмоциліндра, який має можливість встановлення його відносно корпуса пристрою від вертикального до горизонтального розташування за рахунок закріплення його задньої кришки із штоком іншого циліндра з можливістю переміщення її в радіальному пазу сегментної пластини, при цьому частота і амплітуда руху штоків обох циліндрів регулюється логічними елементами НІ, дроселями із зворотними клапанами, таймерами часу та пневморозподілювачами. 2 UA 88028 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
