Пристрій для нанесення порошків на розігріті поверхні

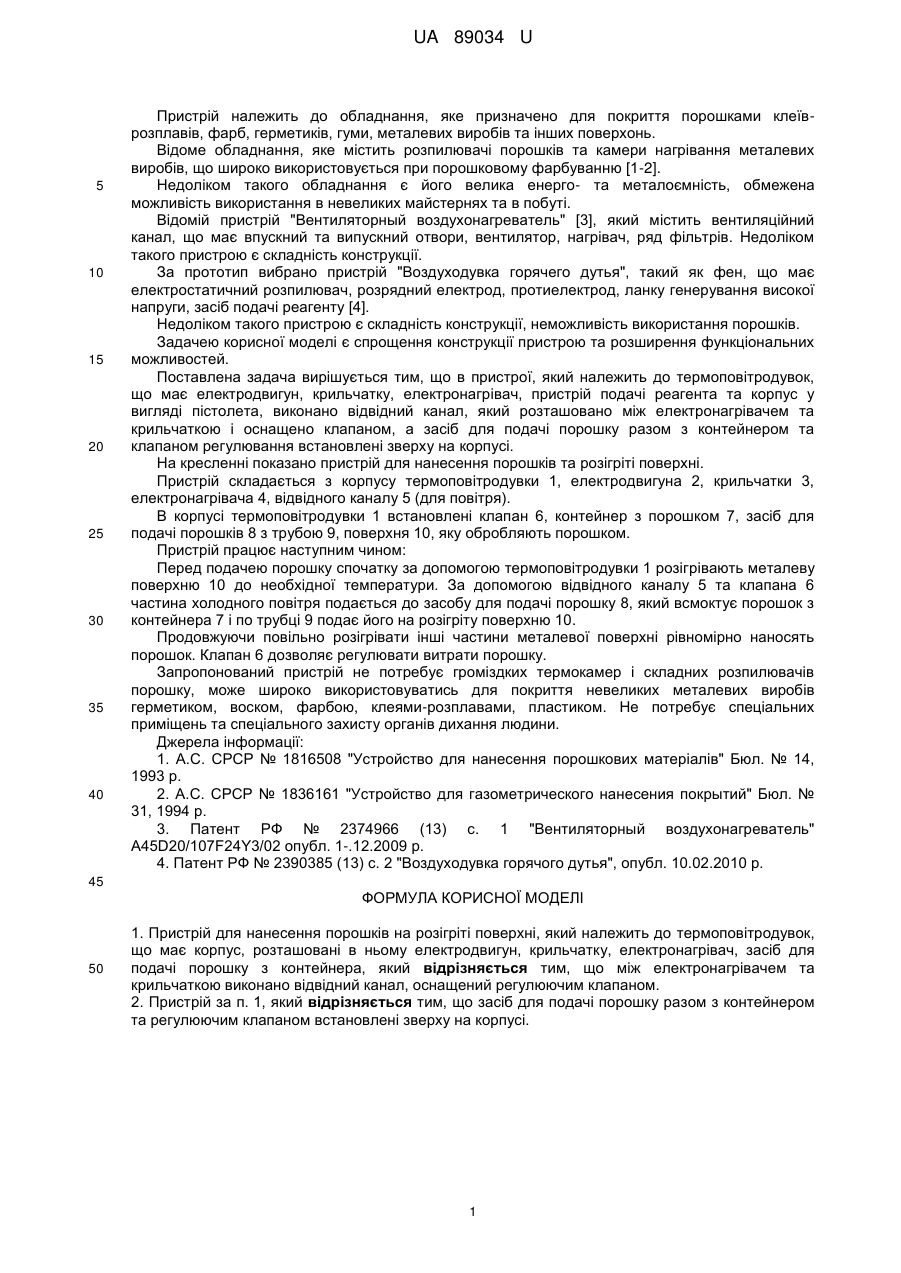

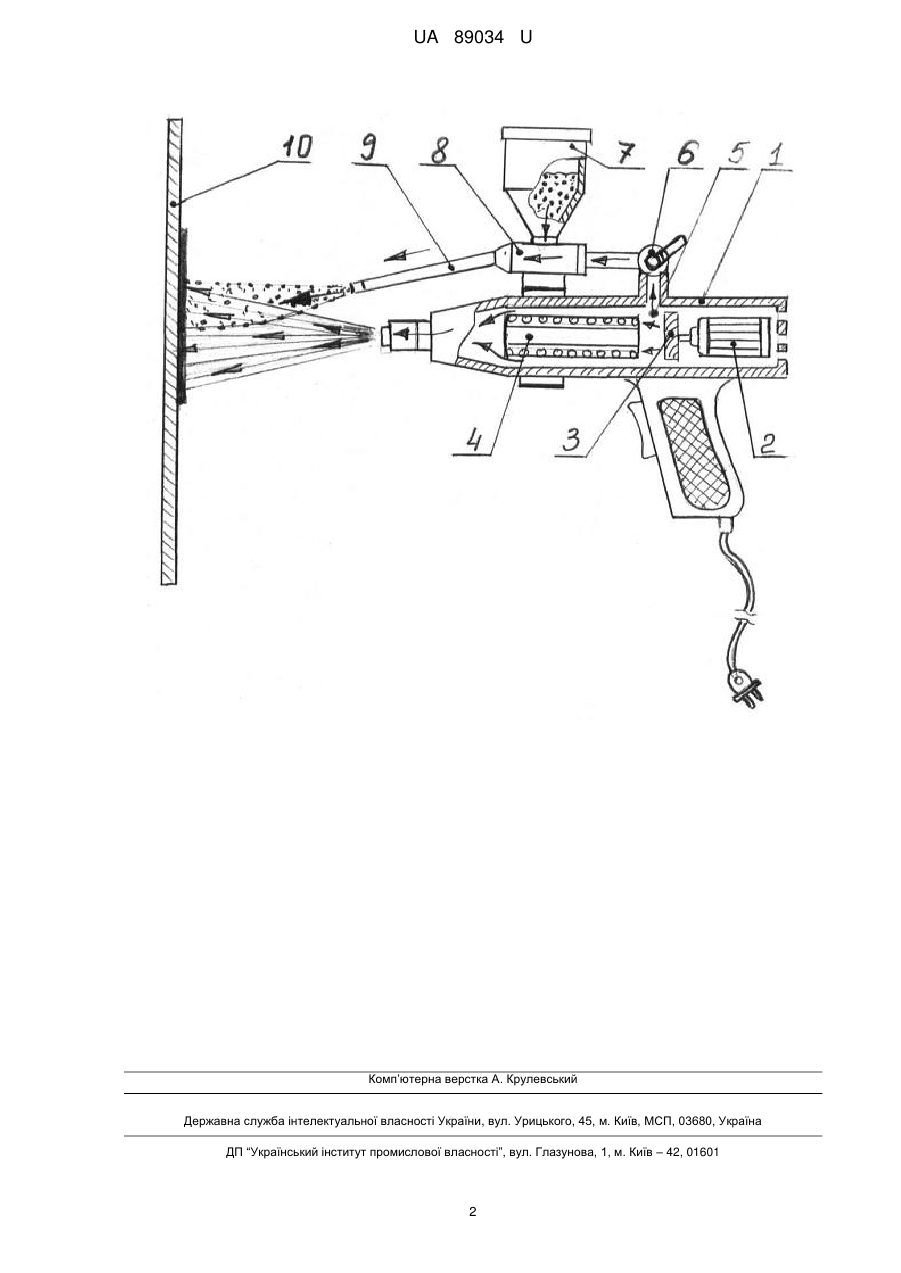

Реферат: Пристрій для нанесення порошків на розігріті поверхні, який належить до термоповітродувок, що має корпус, розташовані в ньому електродвигун, крильчатку, електронагрівач, засіб для подачі порошку з контейнера, при цьому між електронагрівачем та крильчаткою виконано відвідний канал, оснащений регулюючим клапаном. UA 89034 U (54) ПРИСТРІЙ ДЛЯ НАНЕСЕННЯ ПОРОШКІВ НА РОЗІГРІТІ ПОВЕРХНІ UA 89034 U UA 89034 U 5 10 15 20 25 30 35 40 Пристрій належить до обладнання, яке призначено для покриття порошками клеїврозплавів, фарб, герметиків, гуми, металевих виробів та інших поверхонь. Відоме обладнання, яке містить розпилювачі порошків та камери нагрівання металевих виробів, що широко використовується при порошковому фарбуванню [1-2]. Недоліком такого обладнання є його велика енерго- та металоємність, обмежена можливість використання в невеликих майстернях та в побуті. Відомій пристрій "Вентиляторный воздухонагреватель" [3], який містить вентиляційний канал, що має впускний та випускний отвори, вентилятор, нагрівач, ряд фільтрів. Недоліком такого пристрою є складність конструкції. За прототип вибрано пристрій "Воздуходувка горячего дутья", такий як фен, що має електростатичний розпилювач, розрядний електрод, протиелектрод, ланку генерування високої напруги, засіб подачі реагенту [4]. Недоліком такого пристрою є складність конструкції, неможливість використання порошків. Задачею корисної моделі є спрощення конструкції пристрою та розширення функціональних можливостей. Поставлена задача вирішується тим, що в пристрої, який належить до термоповітродувок, що має електродвигун, крильчатку, електронагрівач, пристрій подачі реагента та корпус у вигляді пістолета, виконано відвідний канал, який розташовано між електронагрівачем та крильчаткою і оснащено клапаном, а засіб для подачі порошку разом з контейнером та клапаном регулювання встановлені зверху на корпусі. На кресленні показано пристрій для нанесення порошків та розігріті поверхні. Пристрій складається з корпусу термоповітродувки 1, електродвигуна 2, крильчатки 3, електронагрівача 4, відвідного каналу 5 (для повітря). В корпусі термоповітродувки 1 встановлені клапан 6, контейнер з порошком 7, засіб для подачі порошків 8 з трубою 9, поверхня 10, яку обробляють порошком. Пристрій працює наступним чином: Перед подачею порошку спочатку за допомогою термоповітродувки 1 розігрівають металеву поверхню 10 до необхідної температури. За допомогою відвідного каналу 5 та клапана 6 частина холодного повітря подається до засобу для подачі порошку 8, який всмоктує порошок з контейнера 7 і по трубці 9 подає його на розігріту поверхню 10. Продовжуючи повільно розігрівати інші частини металевої поверхні рівномірно наносять порошок. Клапан 6 дозволяє регулювати витрати порошку. Запропонований пристрій не потребує громіздких термокамер і складних розпилювачів порошку, може широко використовуватись для покриття невеликих металевих виробів герметиком, воском, фарбою, клеями-розплавами, пластиком. Не потребує спеціальних приміщень та спеціального захисту органів дихання людини. Джерела інформації: 1. А.С. СРСР № 1816508 "Устройство для нанесення порошкових матеріалів" Бюл. № 14, 1993 р. 2. А.С. СРСР № 1836161 "Устройство для газометрического нанесения покрытий" Бюл. № 31, 1994 р. 3. Патент РФ № 2374966 (13) с. 1 "Вентиляторный воздухонагреватель" A45D20/107F24Y3/02 опубл. 1-.12.2009 р. 4. Патент РФ № 2390385 (13) с. 2 "Воздуходувка горячого дутья", опубл. 10.02.2010 р. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Пристрій для нанесення порошків на розігріті поверхні, який належить до термоповітродувок, що має корпус, розташовані в ньому електродвигун, крильчатку, електронагрівач, засіб для подачі порошку з контейнера, який відрізняється тим, що між електронагрівачем та крильчаткою виконано відвідний канал, оснащений регулюючим клапаном. 2. Пристрій за п. 1, який відрізняється тим, що засіб для подачі порошку разом з контейнером та регулюючим клапаном встановлені зверху на корпусі. 1 UA 89034 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
