Каскадний дисково-шестеренний екструдер

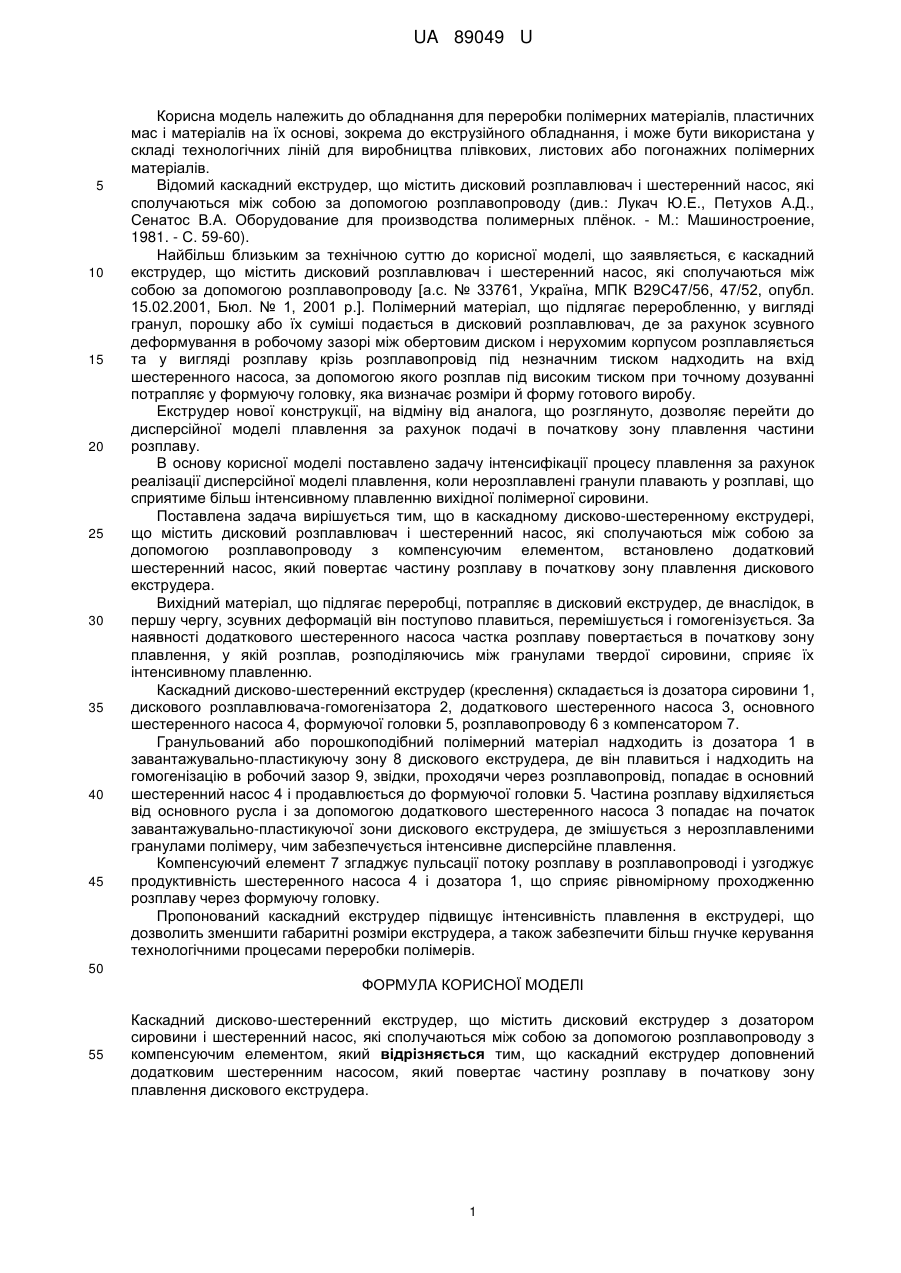

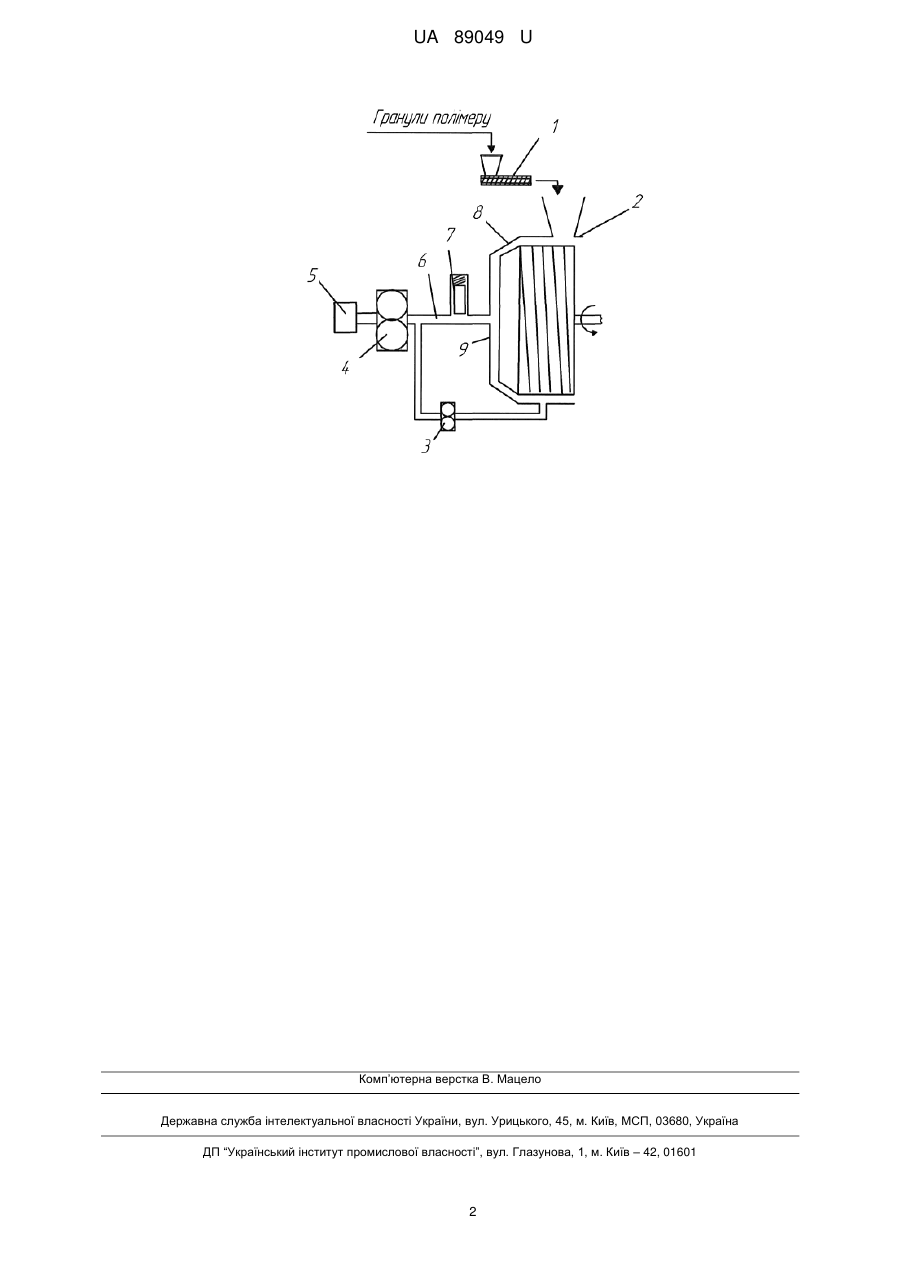

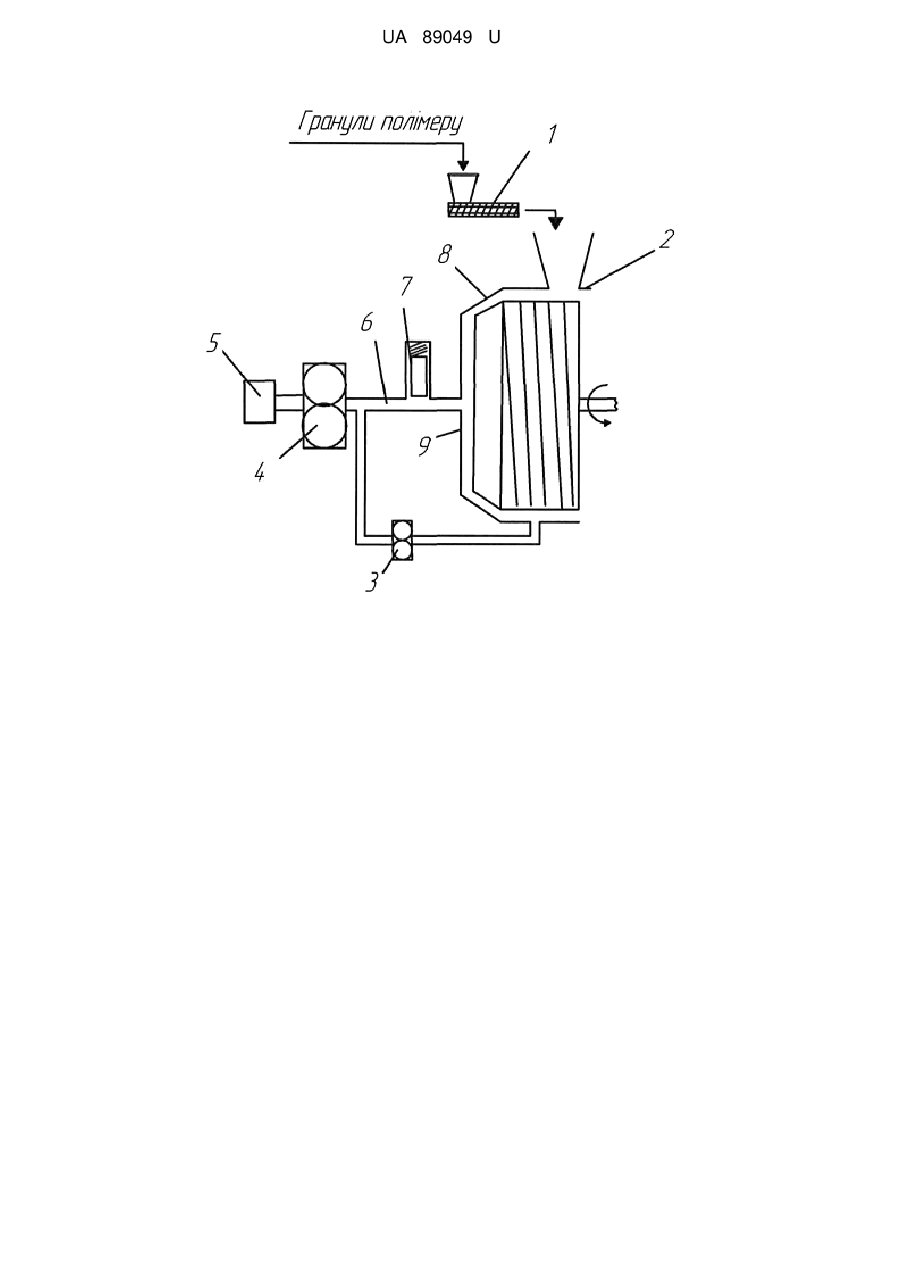

Реферат: Каскадний дисково-шестеренний екструдер містить дисковий екструдер з дозатором сировини і шестеренний насос, які сполучаються між собою за допомогою розплавопроводу з компенсуючим елементом. При цьому каскадний екструдер доповнений додатковим шестеренним насосом, який повертає частину розплаву в початкову зону плавлення дискового екструдера. UA 89049 U (12) UA 89049 U UA 89049 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до обладнання для переробки полімерних матеріалів, пластичних мас і матеріалів на їх основі, зокрема до екструзійного обладнання, і може бути використана у складі технологічних ліній для виробництва плівкових, листових або погонажних полімерних матеріалів. Відомий каскадний екструдер, що містить дисковий розплавлювач і шестеренний насос, які сполучаються між собою за допомогою розплавопроводу (див.: Лукач Ю.Е., Петухов А.Д., Сенатос В.А. Оборудование для производства полимерных плёнок. - М.: Машиностроение, 1981. - С. 59-60). Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є каскадний екструдер, що містить дисковий розплавлювач і шестеренний насос, які сполучаються між собою за допомогою розплавопроводу [а.с. № 33761, Україна, МПК В29С47/56, 47/52, опубл. 15.02.2001, Бюл. № 1, 2001 р.]. Полімерний матеріал, що підлягає переробленню, у вигляді гранул, порошку або їх суміші подається в дисковий розплавлювач, де за рахунок зсувного деформування в робочому зазорі між обертовим диском і нерухомим корпусом розплавляється та у вигляді розплаву крізь розплавопровід під незначним тиском надходить на вхід шестеренного насоса, за допомогою якого розплав під високим тиском при точному дозуванні потрапляє у формуючу головку, яка визначає розміри й форму готового виробу. Екструдер нової конструкції, на відміну від аналога, що розглянуто, дозволяє перейти до дисперсійної моделі плавлення за рахунок подачі в початкову зону плавлення частини розплаву. В основу корисної моделі поставлено задачу інтенсифікації процесу плавлення за рахунок реалізації дисперсійної моделі плавлення, коли нерозплавлені гранули плавають у розплаві, що сприятиме більш інтенсивному плавленню вихідної полімерної сировини. Поставлена задача вирішується тим, що в каскадному дисково-шестеренному екструдері, що містить дисковий розплавлювач і шестеренний насос, які сполучаються між собою за допомогою розплавопроводу з компенсуючим елементом, встановлено додатковий шестеренний насос, який повертає частину розплаву в початкову зону плавлення дискового екструдера. Вихідний матеріал, що підлягає переробці, потрапляє в дисковий екструдер, де внаслідок, в першу чергу, зсувних деформацій він поступово плавиться, перемішується і гомогенізується. За наявності додаткового шестеренного насоса частка розплаву повертається в початкову зону плавлення, у якій розплав, розподіляючись між гранулами твердої сировини, сприяє їх інтенсивному плавленню. Каскадний дисково-шестеренний екструдер (креслення) складається із дозатора сировини 1, дискового розплавлювача-гомогенізатора 2, додаткового шестеренного насоса 3, основного шестеренного насоса 4, формуючої головки 5, розплавопроводу 6 з компенсатором 7. Гранульований або порошкоподібний полімерний матеріал надходить із дозатора 1 в завантажувально-пластикуючу зону 8 дискового екструдера, де він плавиться і надходить на гомогенізацію в робочий зазор 9, звідки, проходячи через розплавопровід, попадає в основний шестеренний насос 4 і продавлюється до формуючої головки 5. Частина розплаву відхиляється від основного русла і за допомогою додаткового шестеренного насоса 3 попадає на початок завантажувально-пластикуючої зони дискового екструдера, де змішується з нерозплавленими гранулами полімеру, чим забезпечується інтенсивне дисперсійне плавлення. Компенсуючий елемент 7 згладжує пульсації потоку розплаву в розплавопроводі і узгоджує продуктивність шестеренного насоса 4 і дозатора 1, що сприяє рівномірному проходженню розплаву через формуючу головку. Пропонований каскадний екструдер підвищує інтенсивність плавлення в екструдері, що дозволить зменшити габаритні розміри екструдера, а також забезпечити більш гнучке керування технологічними процесами переробки полімерів. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Каскадний дисково-шестеренний екструдер, що містить дисковий екструдер з дозатором сировини і шестеренний насос, які сполучаються між собою за допомогою розплавопроводу з компенсуючим елементом, який відрізняється тим, що каскадний екструдер доповнений додатковим шестеренним насосом, який повертає частину розплаву в початкову зону плавлення дискового екструдера. 1 UA 89049 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
