Дисковий екструдер

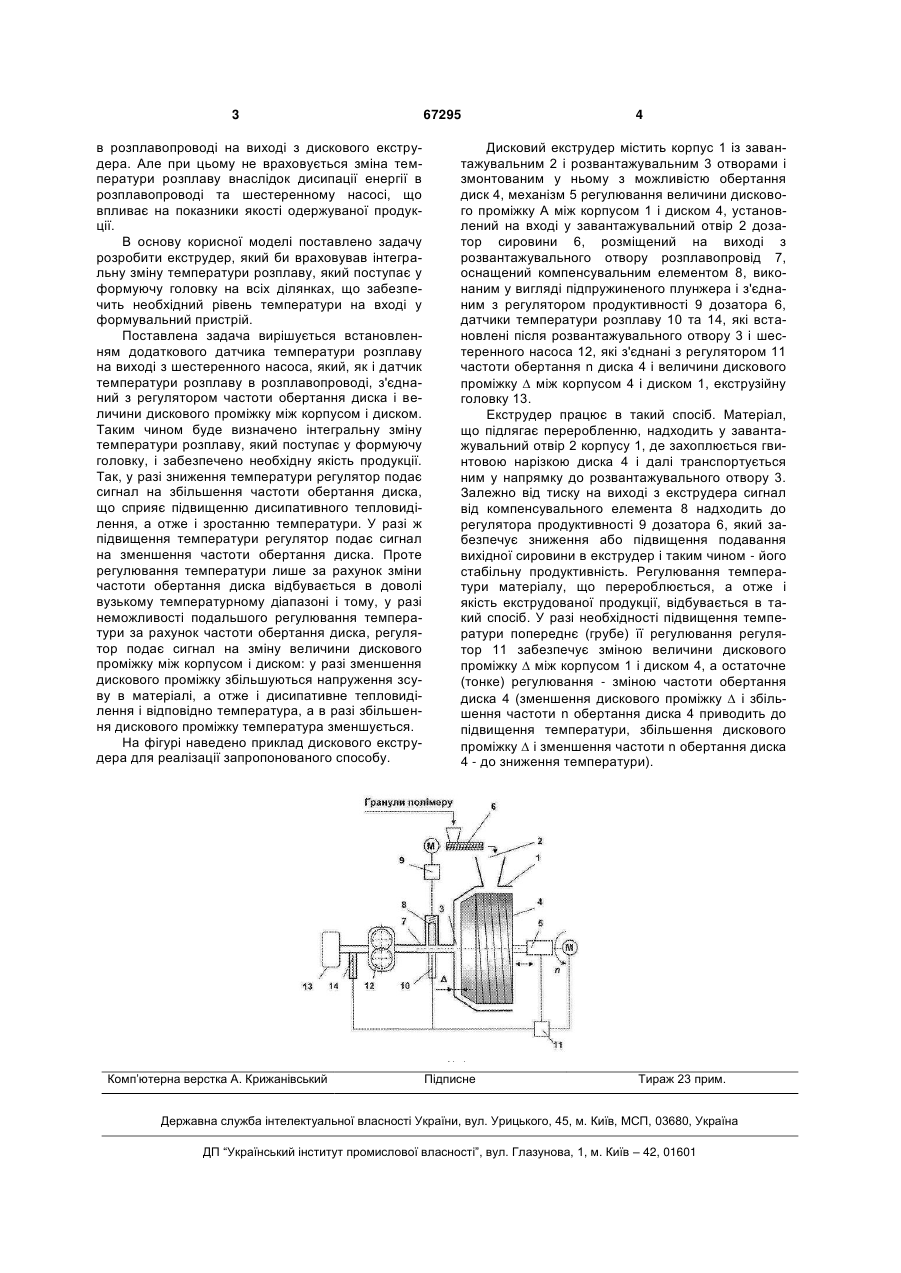

Дисковий екструдер, що містить корпус із завантажувальним та розвантажувальним отворами і змонтований у ньому, з можливістю обертання, диск, механізм регулювання величини дискового проміжку між корпусом і диском, установлений на 3 в розплавопроводі на виході з дискового екструдера. Але при цьому не враховується зміна температури розплаву внаслідок дисипації енергії в розплавопроводі та шестеренному насосі, що впливає на показники якості одержуваної продукції. В основу корисної моделі поставлено задачу розробити екструдер, який би враховував інтегральну зміну температури розплаву, який поступає у формуючу головку на всіх ділянках, що забезпечить необхідний рівень температури на вході у формувальний пристрій. Поставлена задача вирішується встановленням додаткового датчика температури розплаву на виході з шестеренного насоса, який, як і датчик температури розплаву в розплавопроводі, з'єднаний з регулятором частоти обертання диска і величини дискового проміжку між корпусом і диском. Таким чином буде визначено інтегральну зміну температури розплаву, який поступає у формуючу головку, і забезпечено необхідну якість продукції. Так, у разі зниження температури регулятор подає сигнал на збільшення частоти обертання диска, що сприяє підвищенню дисипативного тепловиділення, а отже і зростанню температури. У разі ж підвищення температури регулятор подає сигнал на зменшення частоти обертання диска. Проте регулювання температури лише за рахунок зміни частоти обертання диска відбувається в доволі вузькому температурному діапазоні і тому, у разі неможливості подальшого регулювання температури за рахунок частоти обертання диска, регулятор подає сигнал на зміну величини дискового проміжку між корпусом і диском: у разі зменшення дискового проміжку збільшуються напруження зсуву в матеріалі, а отже і дисипативне тепловиділення і відповідно температура, а в разі збільшення дискового проміжку температура зменшується. На фігурі наведено приклад дискового екструдера для реалізації запропонованого способу. Комп’ютерна верстка А. Крижанівський 67295 4 Дисковий екструдер містить корпус 1 із завантажувальним 2 і розвантажувальним 3 отворами і змонтованим у ньому з можливістю обертання диск 4, механізм 5 регулювання величини дискового проміжку А між корпусом 1 і диском 4, установлений на вході у завантажувальний отвір 2 дозатор сировини 6, розміщений на виході з розвантажувального отвору розплавопровід 7, оснащений компенсувальним елементом 8, виконаним у вигляді підпружиненого плунжера і з'єднаним з регулятором продуктивності 9 дозатора 6, датчики температури розплаву 10 та 14, які встановлені після розвантажувального отвору 3 і шестеренного насоса 12, які з'єднані з регулятором 11 частоти обертання n диска 4 і величини дискового проміжку  між корпусом 4 і диском 1, екструзійну головку 13. Екструдер працює в такий спосіб. Матеріал, що підлягає переробленню, надходить у завантажувальний отвір 2 корпусу 1, де захоплюється гвинтовою нарізкою диска 4 і далі транспортується ним у напрямку до розвантажувального отвору 3. Залежно від тиску на виході з екструдера сигнал від компенсувального елемента 8 надходить до регулятора продуктивності 9 дозатора 6, який забезпечує зниження або підвищення подавання вихідної сировини в екструдер і таким чином - його стабільну продуктивність. Регулювання температури матеріалу, що перероблюється, а отже і якість екструдованої продукції, відбувається в такий спосіб. У разі необхідності підвищення температури попереднє (грубе) її регулювання регулятор 11 забезпечує зміною величини дискового проміжку  між корпусом 1 і диском 4, а остаточне (тонке) регулювання - зміною частоти обертання диска 4 (зменшення дискового проміжку  і збільшення частоти n обертання диска 4 приводить до підвищення температури, збільшення дискового проміжку  і зменшення частоти n обертання диска 4 - до зниження температури). Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
