Допоміжна секція кріплення очисного агрегату

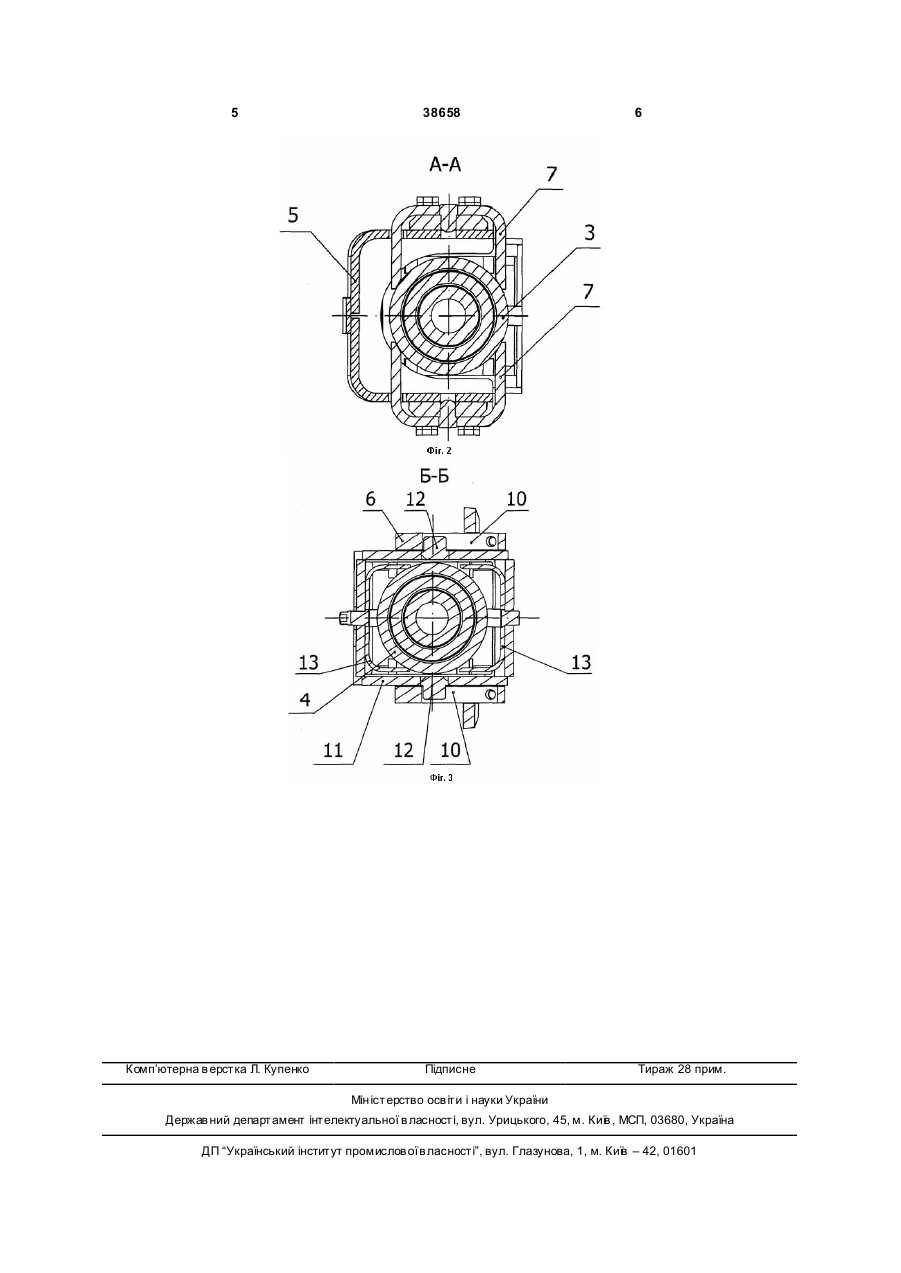

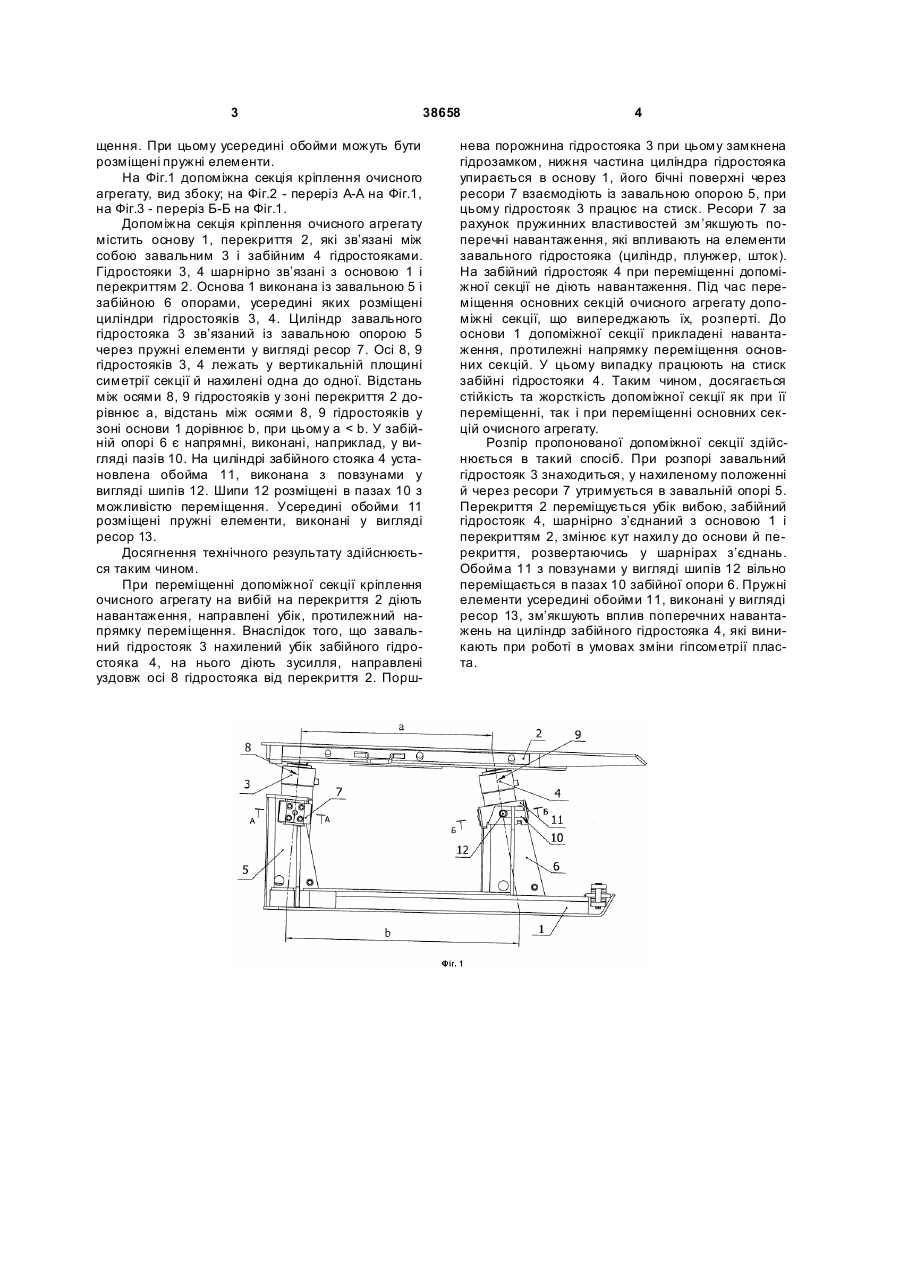

1. Допоміжна секція кріплення очисного агрегату, що містить основу й перекриття, зв'язані між собою завальним і забійним гідростояками, при 3 38658 щення. При цьому усередині обойми можуть бути розміщені пружні елементи. На Фіг.1 допоміжна секція кріплення очисного агрегату, вид збоку; на Фіг.2 - переріз А-А на Фіг.1, на Фіг.3 - переріз Б-Б на Фіг.1. Допоміжна секція кріплення очисного агрегату містить основу 1, перекриття 2, які зв’язані між собою завальним 3 і забійним 4 гідростояками. Гідростояки 3, 4 шарнірно зв’язані з основою 1 і перекриттям 2. Основа 1 виконана із завальною 5 і забійною 6 опорами, усередині яких розміщені циліндри гідростояків 3, 4. Циліндр завального гідростояка 3 зв’язаний із завальною опорою 5 через пружні елементи у вигляді ресор 7. Осі 8, 9 гідростояків 3, 4 лежать у вертикальній площині симетрії секції й нахилені одна до одної. Відстань між осями 8, 9 гідростояків у зоні перекриття 2 дорівнює а, відстань між осями 8, 9 гідростояків у зоні основи 1 дорівнює b, при цьому а < b. У забійній опорі 6 є напрямні, виконані, наприклад, у вигляді пазів 10. На циліндрі забійного стояка 4 установлена обойма 11, виконана з повзунами у вигляді шипів 12. Шипи 12 розміщені в пазах 10 з можливістю переміщення. Усередині обойми 11 розміщені пружні елементи, виконані у вигляді ресор 13. Досягнення технічного результату здійснюється таким чином. При переміщенні допоміжної секції кріплення очисного агрегату на вибій на перекриття 2 діють навантаження, направлені убік, протилежний напрямку переміщення. Внаслідок того, що завальний гідростояк 3 нахилений убік забійного гідростояка 4, на нього діють зусилля, направлені уздовж осі 8 гідростояка від перекриття 2. Порш 4 нева порожнина гідростояка 3 при цьому замкнена гідрозамком, нижня частина циліндра гідростояка упирається в основу 1, його бічні поверхні через ресори 7 взаємодіють із завальною опорою 5, при цьому гідростояк 3 працює на стиск. Ресори 7 за рахунок пружинних властивостей зм’якшують поперечні навантаження, які впливають на елементи завального гідростояка (циліндр, плунжер, шток). На забійний гідростояк 4 при переміщенні допоміжної секції не діють навантаження. Під час переміщення основних секцій очисного агрегату допоміжні секції, що випереджають їх, розперті. До основи 1 допоміжної секції прикладені навантаження, протилежні напрямку переміщення основних секцій. У цьому випадку працюють на стиск забійні гідростояки 4. Таким чином, досягається стійкість та жорсткість допоміжної секції як при її переміщенні, так і при переміщенні основних секцій очисного агрегату. Розпір пропонованої допоміжної секції здійснюється в такий спосіб. При розпорі завальний гідростояк 3 знаходиться, у нахиленому положенні й через ресори 7 утримується в завальній опорі 5. Перекриття 2 переміщується убік вибою, забійний гідростояк 4, шарнірно з’єднаний з основою 1 і перекриттям 2, змінює кут нахилу до основи й перекриття, розвертаючись у шарнірах з’єднань. Обойма 11 з повзунами у вигляді шипів 12 вільно переміщається в пазах 10 забійної опори 6. Пружні елементи усередині обойми 11, виконані у вигляді ресор 13, зм’якшують вплив поперечних навантажень на циліндр забійного гідростояка 4, які виникають при роботі в умовах зміни гіпсометрії пласта. 5 Комп’ютерна в ерстка Л. Купенко 38658 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
