П’єзоелектричний датчик дотику
Номер патенту: 25494
Опубліковано: 10.08.2007
Автори: Ткачук Володимир Олексійович, Ткачук Олеся Мирославівна
Формула / Реферат
П'єзоелектричний датчик дотику, що містить корпус з отворами під електровиводи і п'єзоелемент у вигляді тонкостінного радіально-поляризуючого циліндра із кераміки, струмопровідні поверхні якого з'єднані з електровиводами, п'єзоелемент розміщений всередині основи, який відрізняється тим, що п'єзоелектричний елемент жорстко закріплений в оболонці, на якій закріплена голка, а основа притиснута кришкою до корпусу через шайбу за допомогою гвинта.
Текст

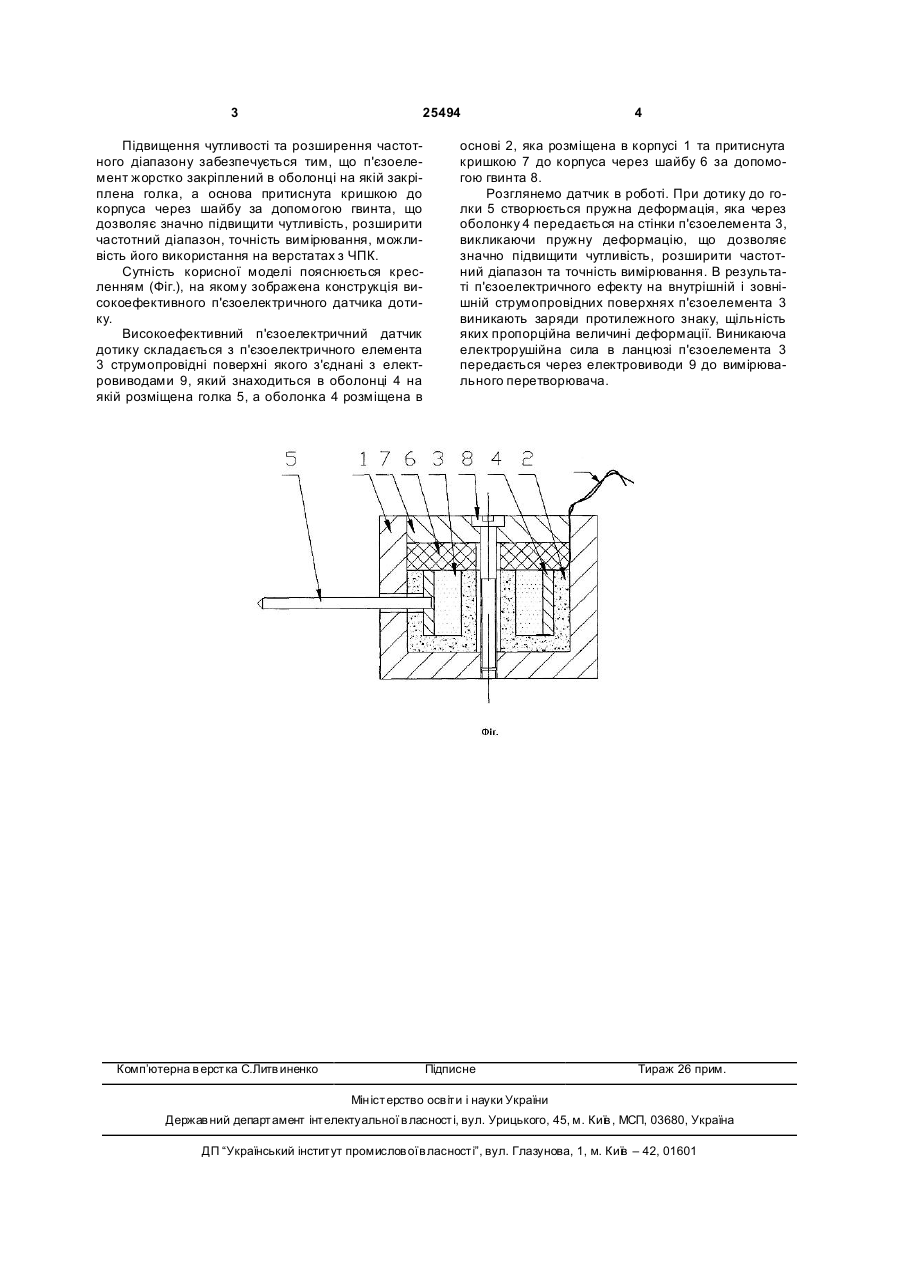

П'єзоелектричний датчик дотику, що містить корпус з отворами під електровиводи і п'єзоеле 3 25494 Підвищення чутливості та розширення частотного діапазону забезпечується тим, що п'єзоелемент жорстко закріплений в оболонці на якій закріплена голка, а основа притиснута кришкою до корпуса через шайбу за допомогою гвинта, що дозволяє значно підвищити чутливість, розширити частотний діапазон, точність вимірювання, можливість його використання на верстатах з ЧПК. Сутність корисної моделі пояснюється кресленням (Фіг.), на якому зображена конструкція високоефективного п'єзоелектричного датчика дотику. Високоефективний п'єзоелектричний датчик дотику складається з п'єзоелектричного елемента 3 струмопровідні поверхні якого з'єднані з електровиводами 9, який знаходиться в оболонці 4 на якій розміщена голка 5, а оболонка 4 розміщена в Комп’ютерна в ерстка C.Литв иненко 4 основі 2, яка розміщена в корпусі 1 та притиснута кришкою 7 до корпуса через шайбу 6 за допомогою гвинта 8. Розглянемо датчик в роботі. При дотику до голки 5 створюється пружна деформація, яка через оболонку 4 передається на стінки п'єзоелемента 3, викликаючи пружну деформацію, що дозволяє значно підвищити чутливість, розширити частотний діапазон та точність вимірювання. В результаті п'єзоелектричного ефекту на внутрішній і зовнішній струмопровідних поверхнях п'єзоелемента 3 виникають заряди протилежного знаку, щільність яких пропорційна величині деформації. Виникаюча електрорушійна сила в ланцюзі п'єзоелемента 3 передається через електровиводи 9 до вимірювального перетворювача. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric touch detector
Назва патенту російськоюПьезоэлектрический датчик касания
МПК / Мітки
МПК: H04R 17/00, G01L 1/16
Мітки: п'єзоелектричний, датчик, дотику
Код посилання
<a href="https://ua.patents.su/2-25494-pehzoelektrichnijj-datchik-dotiku.html" target="_blank" rel="follow" title="База патентів України">П’єзоелектричний датчик дотику</a>
