Прикочуючий коток сівалки

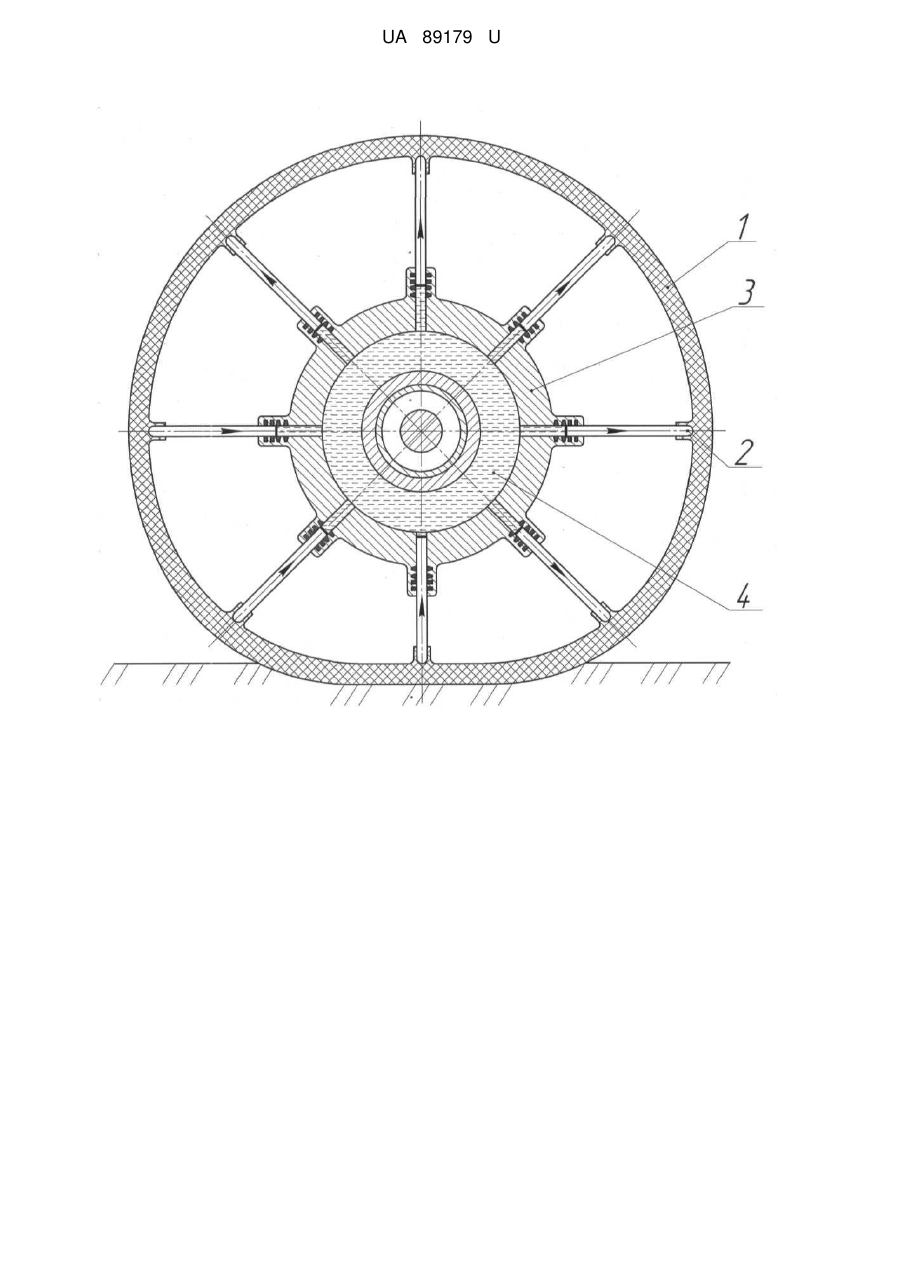

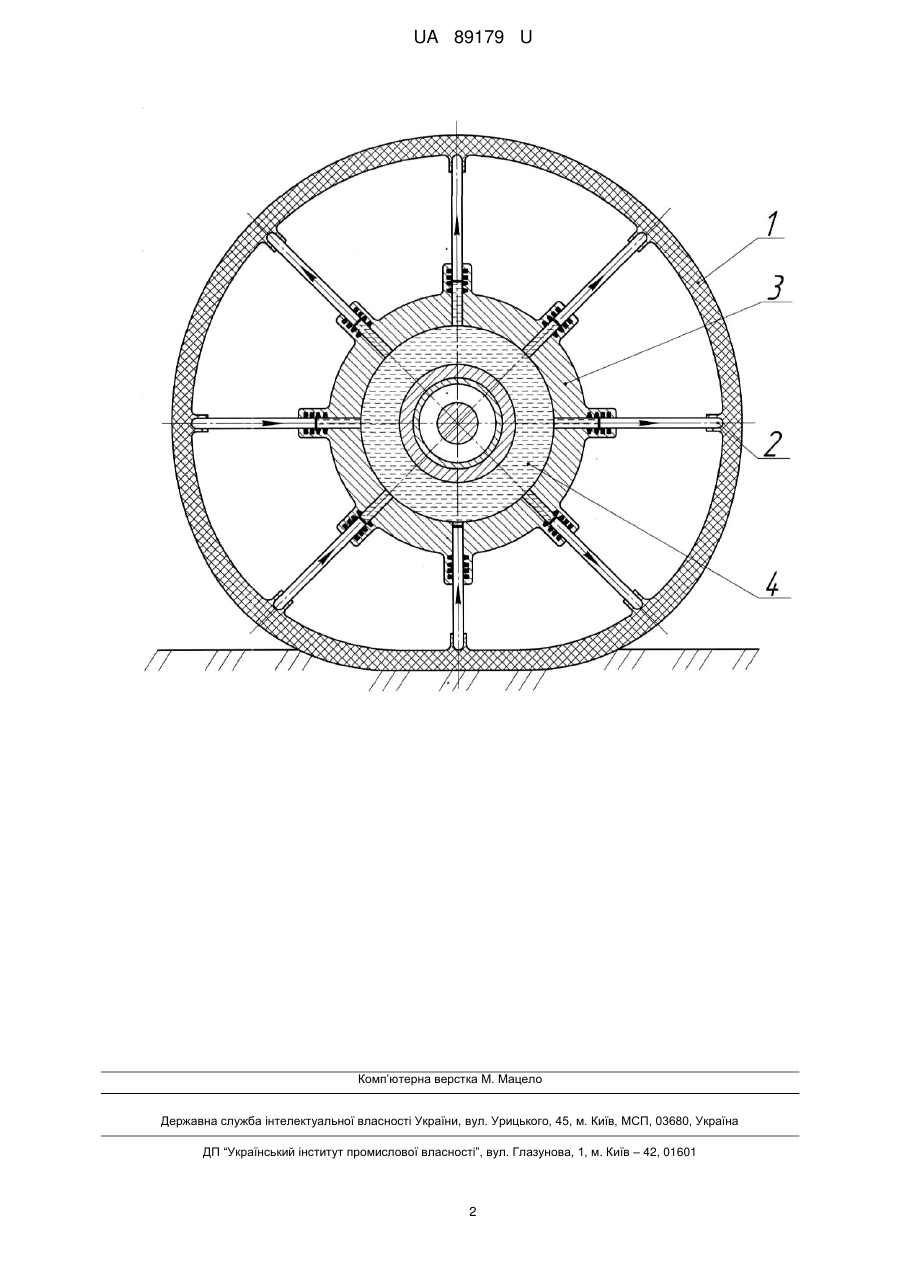

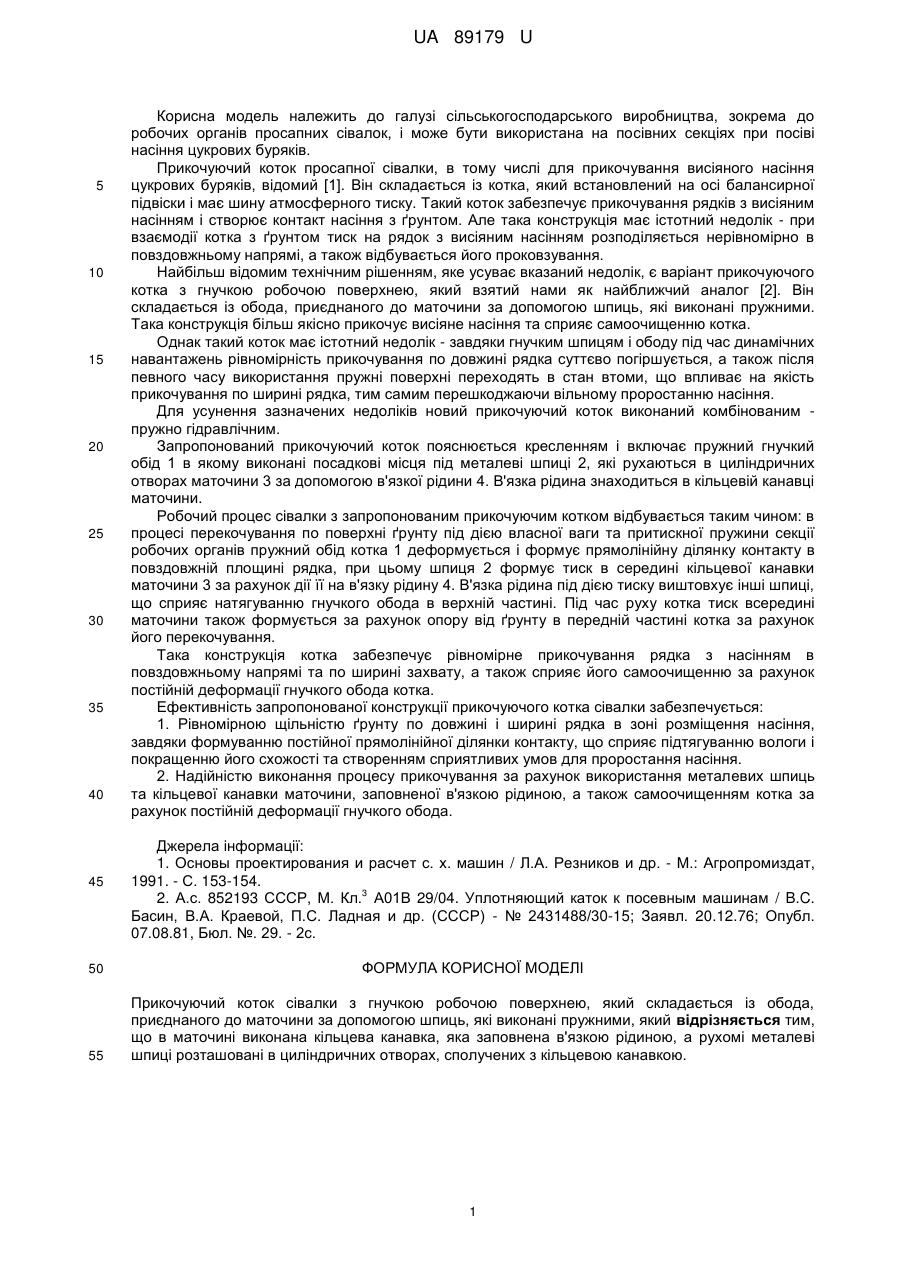

Реферат: Прикочуючий коток сівалки з гнучкою робочою поверхнею складається із обода, приєднаного до маточини за допомогою шпиць, які виконані пружними. В маточині виконана кільцева канавка, яка заповнена в'язкою рідиною, а рухомі металеві шпиці розташовані в циліндричних отворах, сполучених з кільцевою канавкою. UA 89179 U (54) ПРИКОЧУЮЧИЙ КОТОК СІВАЛКИ UA 89179 U UA 89179 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільськогосподарського виробництва, зокрема до робочих органів просапних сівалок, і може бути використана на посівних секціях при посіві насіння цукрових буряків. Прикочуючий коток просапної сівалки, в тому числі для прикочування висіяного насіння цукрових буряків, відомий [1]. Він складається із котка, який встановлений на осі балансирної підвіски і має шину атмосферного тиску. Такий коток забезпечує прикочування рядків з висіяним насінням і створює контакт насіння з ґрунтом. Але така конструкція має істотний недолік - при взаємодії котка з ґрунтом тиск на рядок з висіяним насінням розподіляється нерівномірно в повздовжньому напрямі, а також відбувається його проковзування. Найбільш відомим технічним рішенням, яке усуває вказаний недолік, є варіант прикочуючого котка з гнучкою робочою поверхнею, який взятий нами як найближчий аналог [2]. Він складається із обода, приєднаного до маточини за допомогою шпиць, які виконані пружними. Така конструкція більш якісно прикочує висіяне насіння та сприяє самоочищенню котка. Однак такий коток має істотний недолік - завдяки гнучким шпицям і ободу під час динамічних навантажень рівномірність прикочування по довжині рядка суттєво погіршується, а також після певного часу використання пружні поверхні переходять в стан втоми, що впливає на якість прикочування по ширині рядка, тим самим перешкоджаючи вільному проростанню насіння. Для усунення зазначених недоліків новий прикочуючий коток виконаний комбінованим пружно гідравлічним. Запропонований прикочуючий коток пояснюється кресленням і включає пружний гнучкий обід 1 в якому виконані посадкові місця під металеві шпиці 2, які рухаються в циліндричних отворах маточини 3 за допомогою в'язкої рідини 4. В'язка рідина знаходиться в кільцевій канавці маточини. Робочий процес сівалки з запропонованим прикочуючим котком відбувається таким чином: в процесі перекочування по поверхні ґрунту під дією власної ваги та притискної пружини секції робочих органів пружний обід котка 1 деформується і формує прямолінійну ділянку контакту в повздовжній площині рядка, при цьому шпиця 2 формує тиск в середині кільцевої канавки маточини 3 за рахунок дії її на в'язку рідину 4. В'язка рідина під дією тиску виштовхує інші шпиці, що сприяє натягуванню гнучкого обода в верхній частині. Під час руху котка тиск всередині маточини також формується за рахунок опору від ґрунту в передній частині котка за рахунок його перекочування. Така конструкція котка забезпечує рівномірне прикочування рядка з насінням в повздовжньому напрямі та по ширині захвату, а також сприяє його самоочищенню за рахунок постійній деформації гнучкого обода котка. Ефективність запропонованої конструкції прикочуючого котка сівалки забезпечується: 1. Рівномірною щільністю ґрунту по довжині і ширині рядка в зоні розміщення насіння, завдяки формуванню постійної прямолінійної ділянки контакту, що сприяє підтягуванню вологи і покращенню його схожості та створенням сприятливих умов для проростання насіння. 2. Надійністю виконання процесу прикочування за рахунок використання металевих шпиць та кільцевої канавки маточини, заповненої в'язкою рідиною, а також самоочищенням котка за рахунок постійній деформації гнучкого обода. Джерела інформації: 1. Основы проектирования и расчет с. х. машин / Л.А. Резников и др. - М.: Агропромиздат, 1991. - С. 153-154. 3 2. А.с. 852193 СССР, М. Кл. А01В 29/04. Уплотняющий каток к посевным машинам / B.C. Басин, В.А. Краевой, П.С. Ладная и др. (СССР) - № 2431488/30-15; Заявл. 20.12.76; Опубл. 07.08.81, Бюл. №. 29. - 2с. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Прикочуючий коток сівалки з гнучкою робочою поверхнею, який складається із обода, приєднаного до маточини за допомогою шпиць, які виконані пружними, який відрізняється тим, що в маточині виконана кільцева канавка, яка заповнена в'язкою рідиною, а рухомі металеві шпиці розташовані в циліндричних отворах, сполучених з кільцевою канавкою. 1 UA 89179 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
