Гідравлічний замок

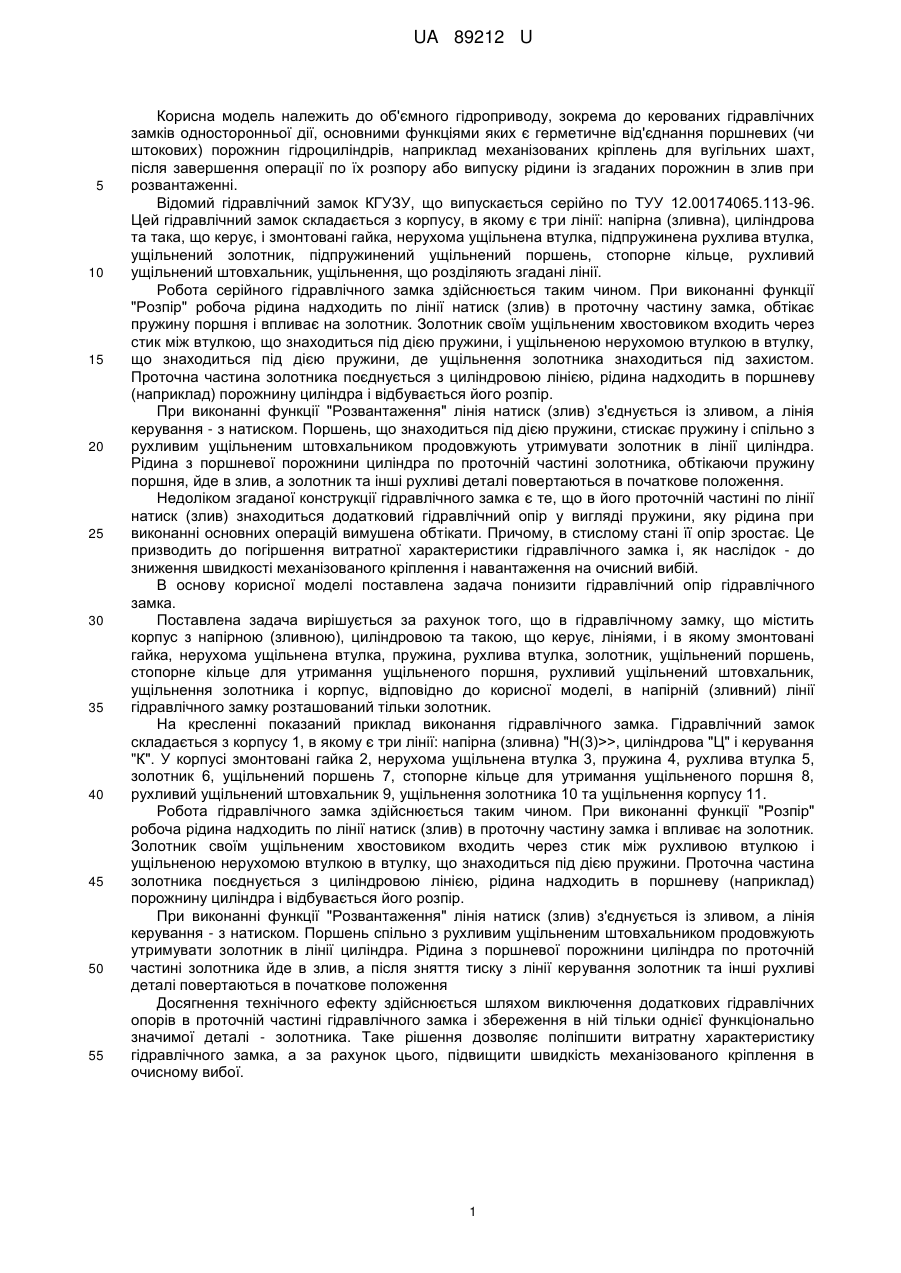

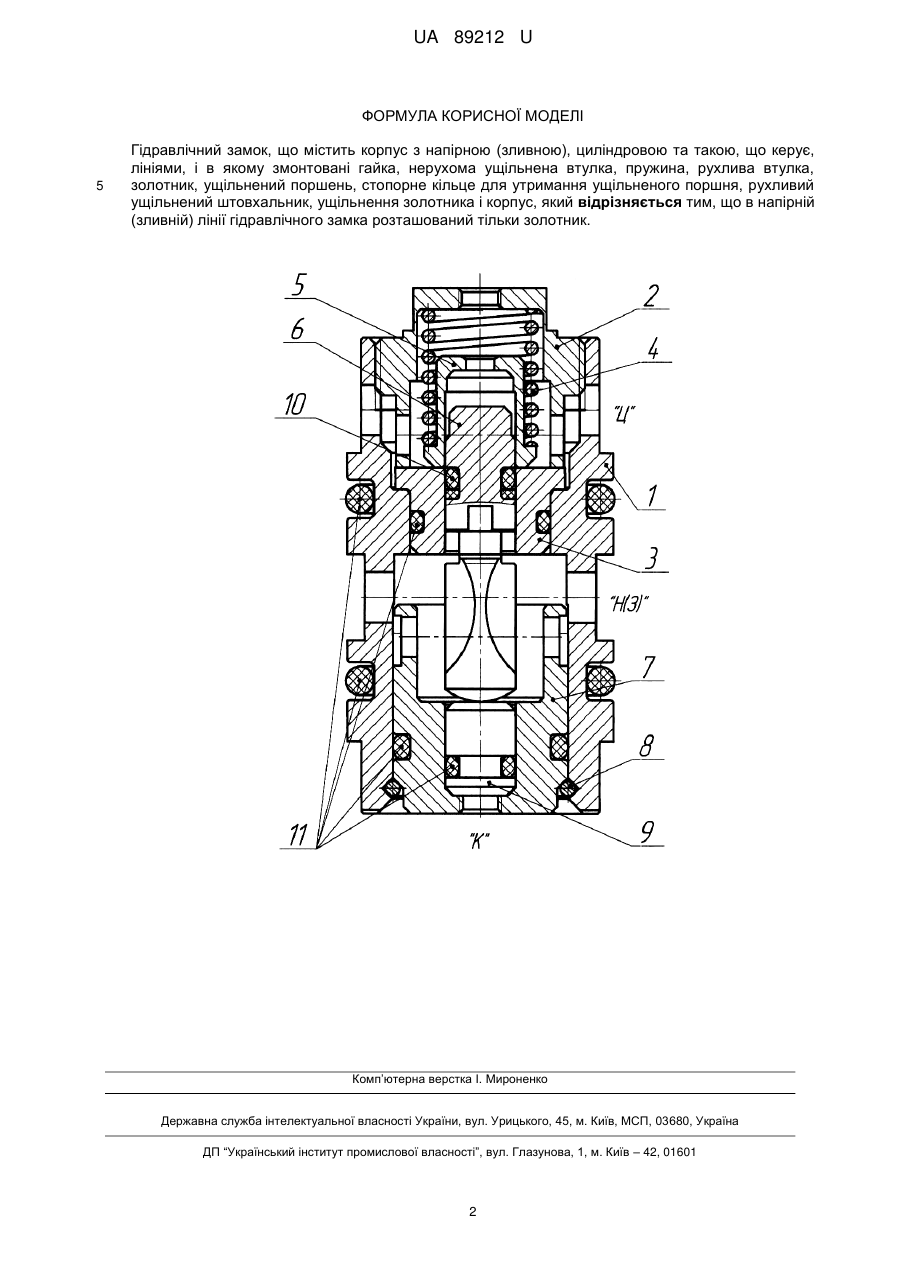

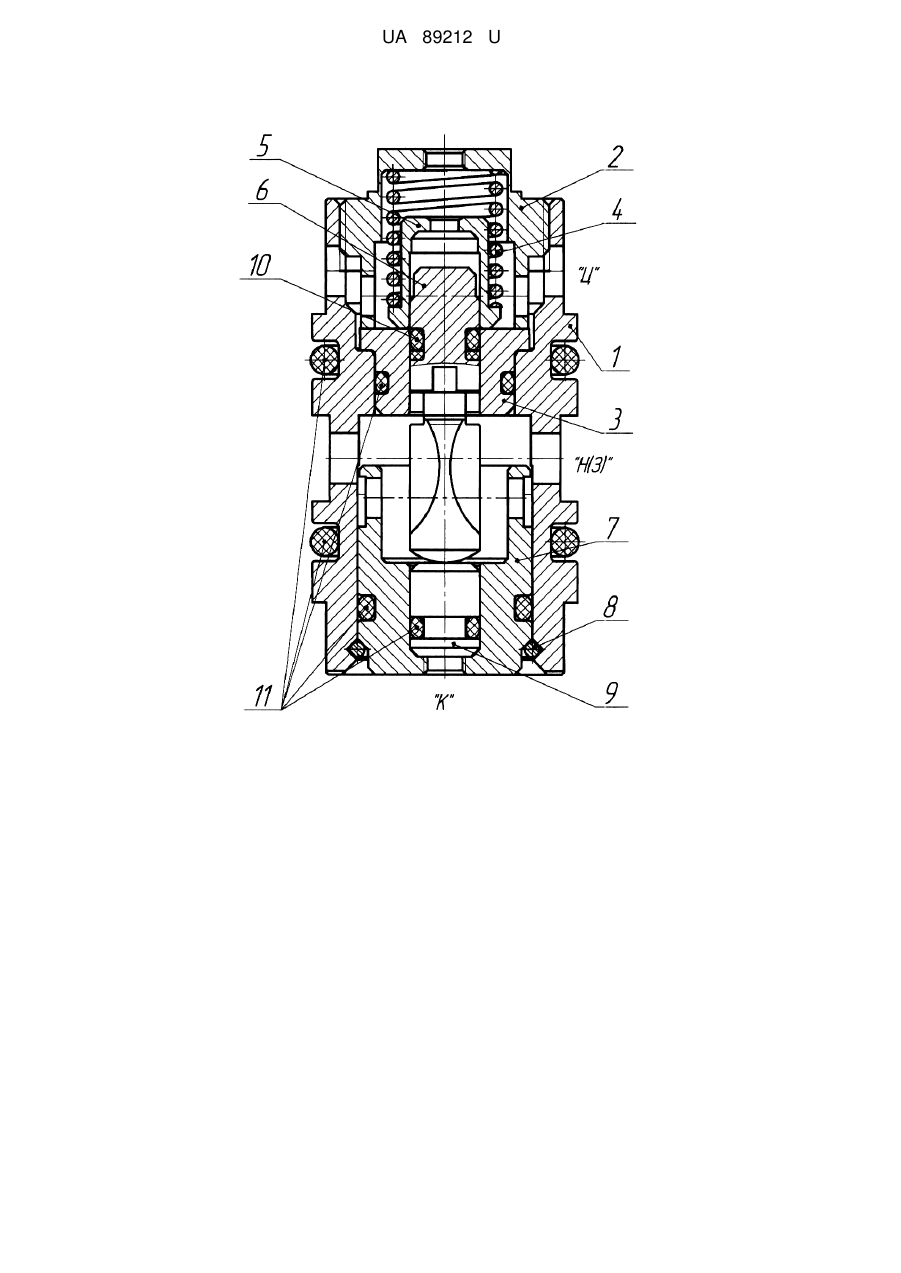

Реферат: Гідравлічний замок містить корпус з напірною (зливною), циліндровою та такою, що керує, лініями, і в якому змонтовані гайка, нерухома ущільнена втулка, пружина, рухлива втулка, золотник, ущільнений поршень, стопорне кільце для утримання ущільненого поршня, рухливий ущільнений штовхальник, ущільнення золотника і корпус. В напірній (зливній) лінії гідравлічного замка розташований тільки золотник. UA 89212 U (12) UA 89212 U UA 89212 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до об'ємного гідроприводу, зокрема до керованих гідравлічних замків односторонньої дії, основними функціями яких є герметичне від'єднання поршневих (чи штокових) порожнин гідроциліндрів, наприклад механізованих кріплень для вугільних шахт, після завершення операції по їх розпору або випуску рідини із згаданих порожнин в злив при розвантаженні. Відомий гідравлічний замок КГУЗУ, що випускається серійно по ТУУ 12.00174065.113-96. Цей гідравлічний замок складається з корпусу, в якому є три лінії: напірна (зливна), циліндрова та така, що керує, і змонтовані гайка, нерухома ущільнена втулка, підпружинена рухлива втулка, ущільнений золотник, підпружинений ущільнений поршень, стопорне кільце, рухливий ущільнений штовхальник, ущільнення, що розділяють згадані лінії. Робота серійного гідравлічного замка здійснюється таким чином. При виконанні функції "Розпір" робоча рідина надходить по лінії натиск (злив) в проточну частину замка, обтікає пружину поршня і впливає на золотник. Золотник своїм ущільненим хвостовиком входить через стик між втулкою, що знаходиться під дією пружини, і ущільненою нерухомою втулкою в втулку, що знаходиться під дією пружини, де ущільнення золотника знаходиться під захистом. Проточна частина золотника поєднується з циліндровою лінією, рідина надходить в поршневу (наприклад) порожнину циліндра і відбувається його розпір. При виконанні функції "Розвантаження" лінія натиск (злив) з'єднується із зливом, а лінія керування - з натиском. Поршень, що знаходиться під дією пружини, стискає пружину і спільно з рухливим ущільненим штовхальником продовжують утримувати золотник в лінії циліндра. Рідина з поршневої порожнини циліндра по проточній частині золотника, обтікаючи пружину поршня, йде в злив, а золотник та інші рухливі деталі повертаються в початкове положення. Недоліком згаданої конструкції гідравлічного замка є те, що в його проточній частині по лінії натиск (злив) знаходиться додатковий гідравлічний опір у вигляді пружини, яку рідина при виконанні основних операцій вимушена обтікати. Причому, в стислому стані її опір зростає. Це призводить до погіршення витратної характеристики гідравлічного замка і, як наслідок - до зниження швидкості механізованого кріплення і навантаження на очисний вибій. В основу корисної моделі поставлена задача понизити гідравлічний опір гідравлічного замка. Поставлена задача вирішується за рахунок того, що в гідравлічному замку, що містить корпус з напірною (зливною), циліндровою та такою, що керує, лініями, і в якому змонтовані гайка, нерухома ущільнена втулка, пружина, рухлива втулка, золотник, ущільнений поршень, стопорне кільце для утримання ущільненого поршня, рухливий ущільнений штовхальник, ущільнення золотника і корпус, відповідно до корисної моделі, в напірній (зливний) лінії гідравлічного замку розташований тільки золотник. На кресленні показаний приклад виконання гідравлічного замка. Гідравлічний замок складається з корпусу 1, в якому є три лінії: напірна (зливна) "Н(3)>>, циліндрова "Ц" і керування "К". У корпусі змонтовані гайка 2, нерухома ущільнена втулка 3, пружина 4, рухлива втулка 5, золотник 6, ущільнений поршень 7, стопорне кільце для утримання ущільненого поршня 8, рухливий ущільнений штовхальник 9, ущільнення золотника 10 та ущільнення корпусу 11. Робота гідравлічного замка здійснюється таким чином. При виконанні функції "Розпір" робоча рідина надходить по лінії натиск (злив) в проточну частину замка і впливає на золотник. Золотник своїм ущільненим хвостовиком входить через стик між рухливою втулкою і ущільненою нерухомою втулкою в втулку, що знаходиться під дією пружини. Проточна частина золотника поєднується з циліндровою лінією, рідина надходить в поршневу (наприклад) порожнину циліндра і відбувається його розпір. При виконанні функції "Розвантаження" лінія натиск (злив) з'єднується із зливом, а лінія керування - з натиском. Поршень спільно з рухливим ущільненим штовхальником продовжують утримувати золотник в лінії циліндра. Рідина з поршневої порожнини циліндра по проточній частині золотника йде в злив, а після зняття тиску з лінії керування золотник та інші рухливі деталі повертаються в початкове положення Досягнення технічного ефекту здійснюється шляхом виключення додаткових гідравлічних опорів в проточній частині гідравлічного замка і збереження в ній тільки однієї функціонально значимої деталі - золотника. Таке рішення дозволяє поліпшити витратну характеристику гідравлічного замка, а за рахунок цього, підвищити швидкість механізованого кріплення в очисному вибої. 1 UA 89212 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Гідравлічний замок, що містить корпус з напірною (зливною), циліндровою та такою, що керує, лініями, і в якому змонтовані гайка, нерухома ущільнена втулка, пружина, рухлива втулка, золотник, ущільнений поршень, стопорне кільце для утримання ущільненого поршня, рухливий ущільнений штовхальник, ущільнення золотника і корпус, який відрізняється тим, що в напірній (зливній) лінії гідравлічного замка розташований тільки золотник. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
