Очисник головок коренеплодів

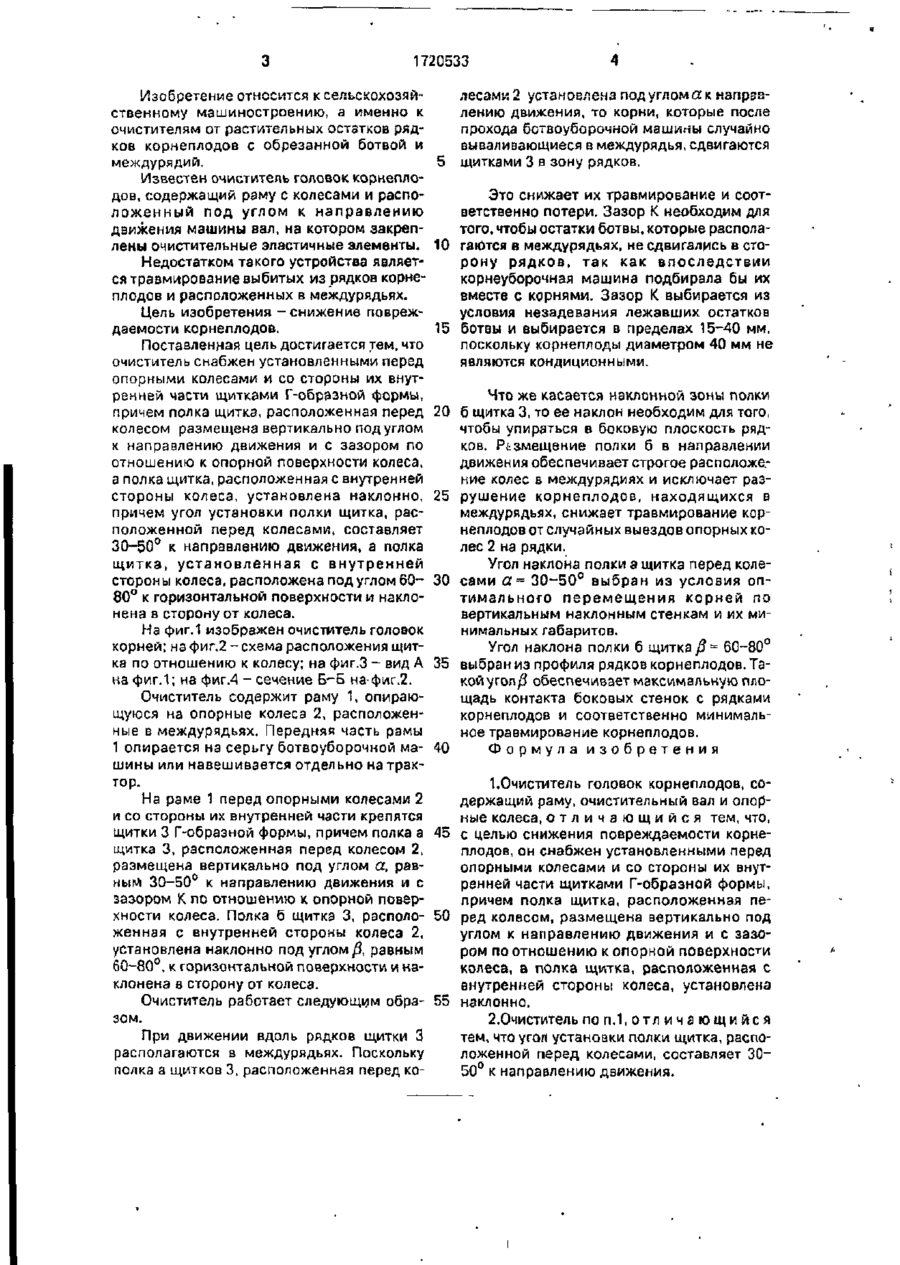

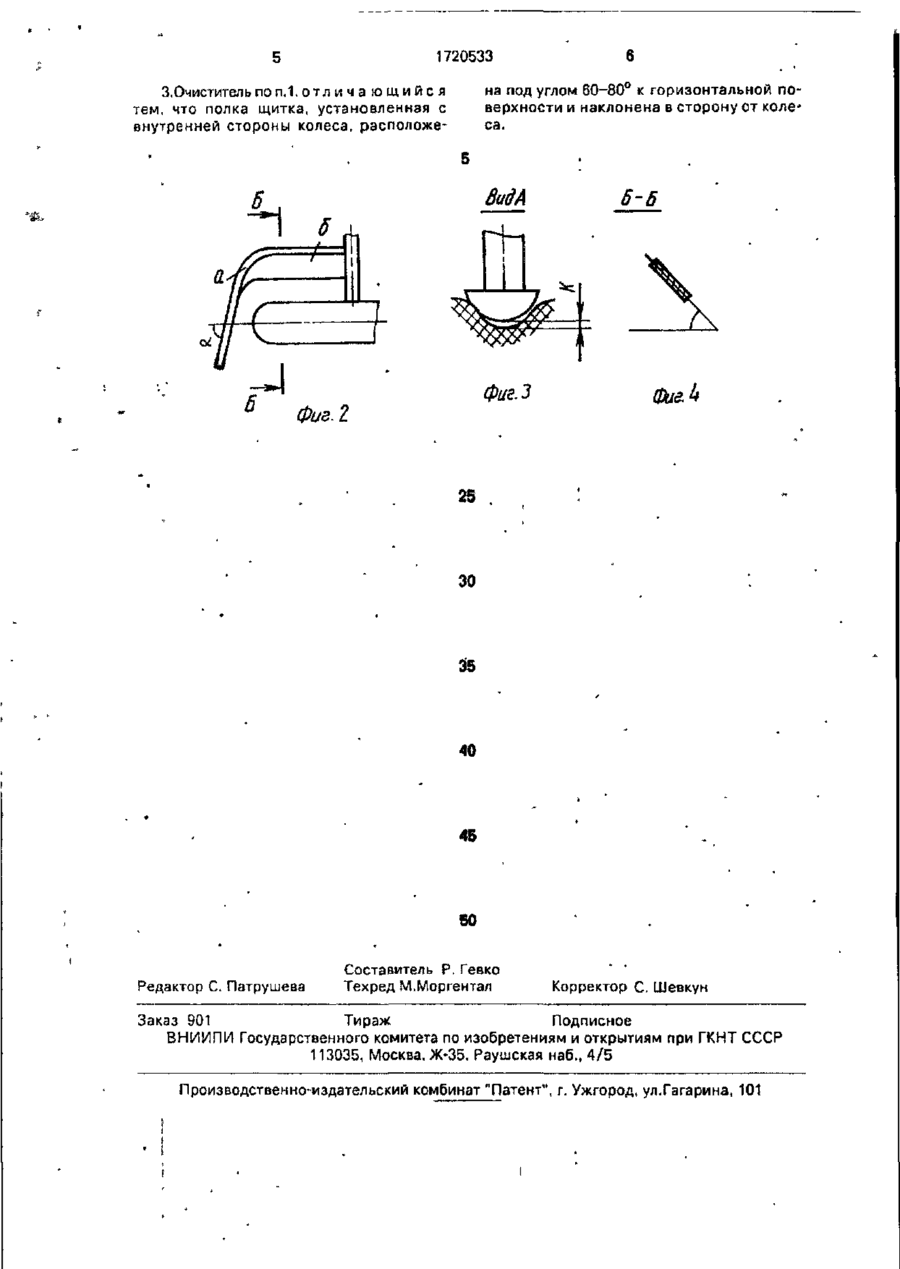

Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - снизить повреждаемость корнеплодов. Это достигается установкой перед колесами 2 Г-образных щитков 3 Часть щитка, расположенного перед колесами, установлена вертикально под углом а к направлению движения и с зазором к междурядью. Часть щитка, расположенного с внутренней стороны колеса 2, выполнена наклонной, параллельной плоскости колеса и без зазора относительно рядка корнеплодов. Оптимальная величина угла - 30.. 50°, угла наклона щитка с внутренней стороны колеса - 60...80°. 3 з.п.ф-лы, 4 ил, ел С го о ел (л) СА) фигі 1720533 /7i/ ственному машиностроению, а именно к очистителям от растительных остатков рядков корнеплодов с обрезанной ботвой и междурядий, Известен очиститель головок корнеплодов, содержащий раму с колесами и расположенный под углом к направлению движения машины вал, на котором закреплены очистительные эластичные элементы. Недостатком такого устройства является травмирование выбитых из рядков корнеплодов и расположенных в междурядьях. Цель изобретения - снижение повреждаемости корнеплодов. Поставленная цель достигается тем, что очиститель снабжен установленными перед опорными колесами и со стороны их внутренней части щитками Г-образной формы, причем полка щитка, расположенная перед колесом размещена вертикально под углом к направлению движения и с зазором по отношению к опорной поверхности колеса, а полка щитка, расположенная с внутренней стороны колеса, установлена наклонно, причем угол установки полки щитка, расположенной перед колесами, составляет 30-50° к направлению движения, а полка щ и т к а , установленная с внутренней стороны колеса, расположена под углом 6080° к горизонтальной поверхности и наклонена в сторону от колеса. На фиг.1 изображен очиститель головок корней; на фиг,2 - схема расположения щитка по отношению к колесу; на фиг.З - вид А на фиг.1; на фиг.4 - сечение Б-Б на-фиг.2. Очиститель содержит раму 1, опирающуюся на опорные колеса 2, расположенные в междурядьях. Передняя часть рамы 1 опирается на серьгу ботвоуборочной машины или навешивается отдельно на трактор. На раме 1 перед опорными колесами 2 и со стороны их внутренней части крепятся щитки 3 Г-образной формы, причем полка а щитка 3, расположенная перед колесом 2, размещена вертикально под углом а, равным 30-50° к направлению движения и с зазором К по отношению к опорной поверхности колеса. Полка б щитка 3, расположенная с внутренней стороны колеса 2, установлена наклонно под углом Д равным 60-80°, к горизонтальной поверхности и наклонена в сторону от колеса. Очиститель работает следующим образом. При движении вдоль рядков щитки 3 располагаются в междурядьях. Поскольку полка а щитков 3, расположенная перед ко и опп лению движения, то корни, которые после прохода ботвоуборочной машины случайно вываливающиеся в междурядья, сдвигаются 5 щитками 3 в зону рядков. Это снижает их травмирование и соответственно потери. Зазор К необходим для того, чтобы остатки ботвы, которые распола10 гаются в междурядьях, не сдвигались в сторону рядков, так как впоследствии корнеуборочная машина подбирала бы их вместе с корнями. Зазор К выбирается из условия незадевания лежавших остатков ботвы и выбирается в пределах 15-40 мм, 15 поскольку корнеплоды диаметром 40 мм не являются кондиционными. 20 25 30 35 40 Что же касается наклонной зоны полки б щитка 3, то ее наклон необходим для того, чтобы упираться в боковую плоскость рядков. Размещение полки б в направлении движения обеспечивает строгое расположение колес в междурядиях и исключает разрушение корнеплодов, находящихся в междурядьях, снижает травмирование корнеплодов от случайных выездов опорных колес 2 на рядки. Угол наклона полки а щитка перед колесами а- 30-50° выбран из условия оптимального перемещения корней по вертикальным наклонным стенкам и их минимальных габаритов. Угол наклона полки б щитка /?= 60-80° выбран из профиля рядков корнеплодов. Такой уголр обеспечивает максимальную площадь контакта боковых стенок с рядками корнеплодов и соответственно минимальное травмирование корнеплодов. Формула изобретения 1.Очиститель головок корнеплодов, содержащий раму, очистительный вал и опорные колеса, о т л и ч а ю щ и й с я тем, что, 45 с целью снижения повреждаемости корнеплодов, он снабжен установленными перед опорными колесами и со стороны их внутренней части щитками Г-образной формы, причем полка щитка, расположенная пе50 ред колесом, размещена вертикально под углом к направлению движения и с зазором по отношению к опорной поверхности колеса, а полка щитка, расположенная с внутренней стороны колеса, установлена 55 наклонно. 2.Очиститель по п.1, отл и ч а ю щ и й с я тем, что угол установки полки щитка, расположенной перед колесами, составляет 3050° к направлению движения. 1720533 на под углом 60-80° к горизонтальной поверхности и наклонена в сторону от колеса. З.ОчистительпопЛотл и ч а ю щ и й с я тем, что полка щитка, установленная с внутренней стороны колеса, расположе ВидА 6-5 а фиг.З Фаг. ФигЛ 25 30 40 45 50 Редактор С. Патрушева Составитель Р. Гевко Техред М.Моргентал Корректор С. Шевкун Заказ 901 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.( 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
