Пристрій для виробництва електричної енергії з відходів спиртових заводів

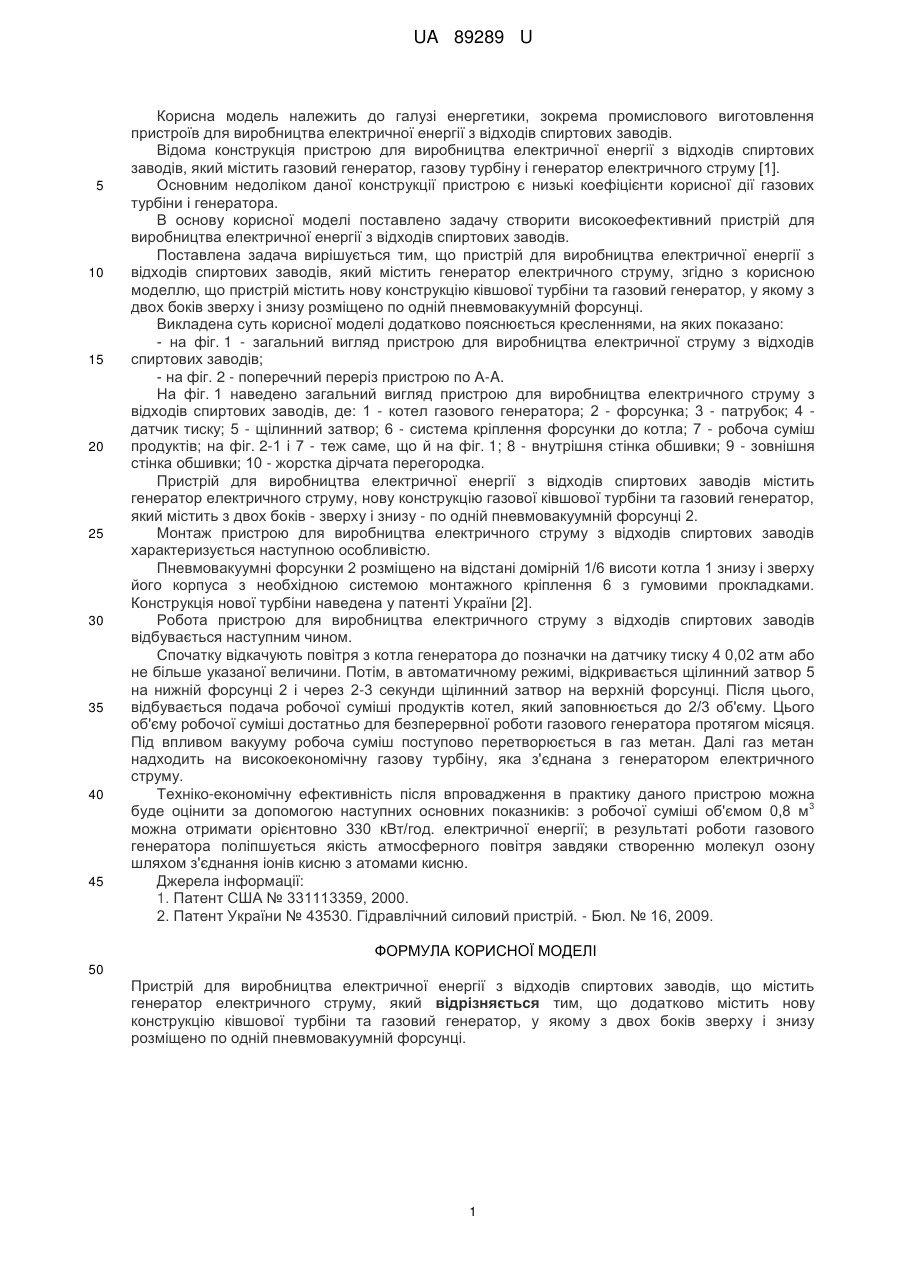

Реферат: UA 89289 U UA 89289 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі енергетики, зокрема промислового виготовлення пристроїв для виробництва електричної енергії з відходів спиртових заводів. Відома конструкція пристрою для виробництва електричної енергії з відходів спиртових заводів, який містить газовий генератор, газову турбіну і генератор електричного струму [1]. Основним недоліком даної конструкції пристрою є низькі коефіцієнти корисної дії газових турбіни і генератора. В основу корисної моделі поставлено задачу створити високоефективний пристрій для виробництва електричної енергії з відходів спиртових заводів. Поставлена задача вирішується тим, що пристрій для виробництва електричної енергії з відходів спиртових заводів, який містить генератор електричного струму, згідно з корисною моделлю, що пристрій містить нову конструкцію ківшової турбіни та газовий генератор, у якому з двох боків зверху і знизу розміщено по одній пневмовакуумній форсунці. Викладена суть корисної моделі додатково пояснюється кресленнями, на яких показано: - на фіг. 1 - загальний вигляд пристрою для виробництва електричної струму з відходів спиртових заводів; - на фіг. 2 - поперечний переріз пристрою по A-A. На фіг. 1 наведено загальний вигляд пристрою для виробництва електричного струму з відходів спиртових заводів, де: 1 - котел газового генератора; 2 - форсунка; 3 - патрубок; 4 датчик тиску; 5 - щілинний затвор; 6 - система кріплення форсунки до котла; 7 - робоча суміш продуктів; на фіг. 2-1 і 7 - теж саме, що й на фіг. 1; 8 - внутрішня стінка обшивки; 9 - зовнішня стінка обшивки; 10 - жорстка дірчата перегородка. Пристрій для виробництва електричної енергії з відходів спиртових заводів містить генератор електричного струму, нову конструкцію газової ківшової турбіни та газовий генератор, який містить з двох боків - зверху і знизу - по одній пневмовакуумній форсунці 2. Монтаж пристрою для виробництва електричного струму з відходів спиртових заводів характеризується наступною особливістю. Пневмовакуумні форсунки 2 розміщено на відстані домірній 1/6 висоти котла 1 знизу і зверху його корпуса з необхідною системою монтажного кріплення 6 з гумовими прокладками. Конструкція нової турбіни наведена у патенті України [2]. Робота пристрою для виробництва електричного струму з відходів спиртових заводів відбувається наступним чином. Спочатку відкачують повітря з котла генератора до позначки на датчику тиску 4 0,02 атм або не більше указаної величини. Потім, в автоматичному режимі, відкривається щілинний затвор 5 на нижній форсунці 2 і через 2-3 секунди щілинний затвор на верхній форсунці. Після цього, відбувається подача робочої суміші продуктів котел, який заповнюється до 2/3 об'єму. Цього об'єму робочої суміші достатньо для безперервної роботи газового генератора протягом місяця. Під впливом вакууму робоча суміш поступово перетворюється в газ метан. Далі газ метан надходить на високоекономічну газову турбіну, яка з'єднана з генератором електричного струму. Техніко-економічну ефективність після впровадження в практику даного пристрою можна 3 буде оцінити за допомогою наступних основних показників: з робочої суміші об'ємом 0,8 м можна отримати орієнтовно 330 кВт/год. електричної енергії; в результаті роботи газового генератора поліпшується якість атмосферного повітря завдяки створенню молекул озону шляхом з'єднання іонів кисню з атомами кисню. Джерела інформації: 1. Патент США № 331113359, 2000. 2. Патент України № 43530. Гідравлічний силовий пристрій. - Бюл. № 16, 2009. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для виробництва електричної енергії з відходів спиртових заводів, що містить генератор електричного струму, який відрізняється тим, що додатково містить нову конструкцію ківшової турбіни та газовий генератор, у якому з двох боків зверху і знизу розміщено по одній пневмовакуумній форсунці. 1 UA 89289 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
