З’єднувальна деталь для напрямного пристрою

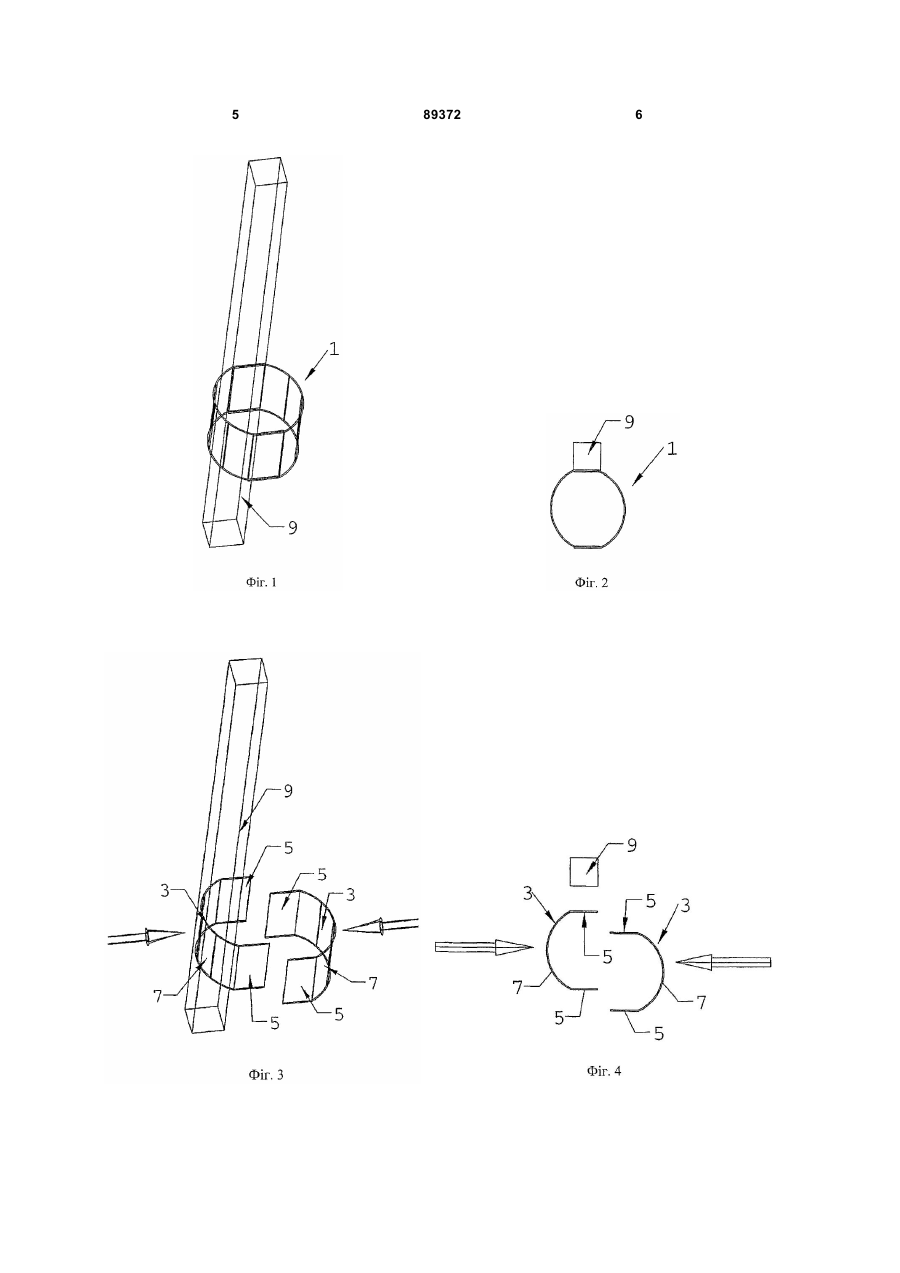

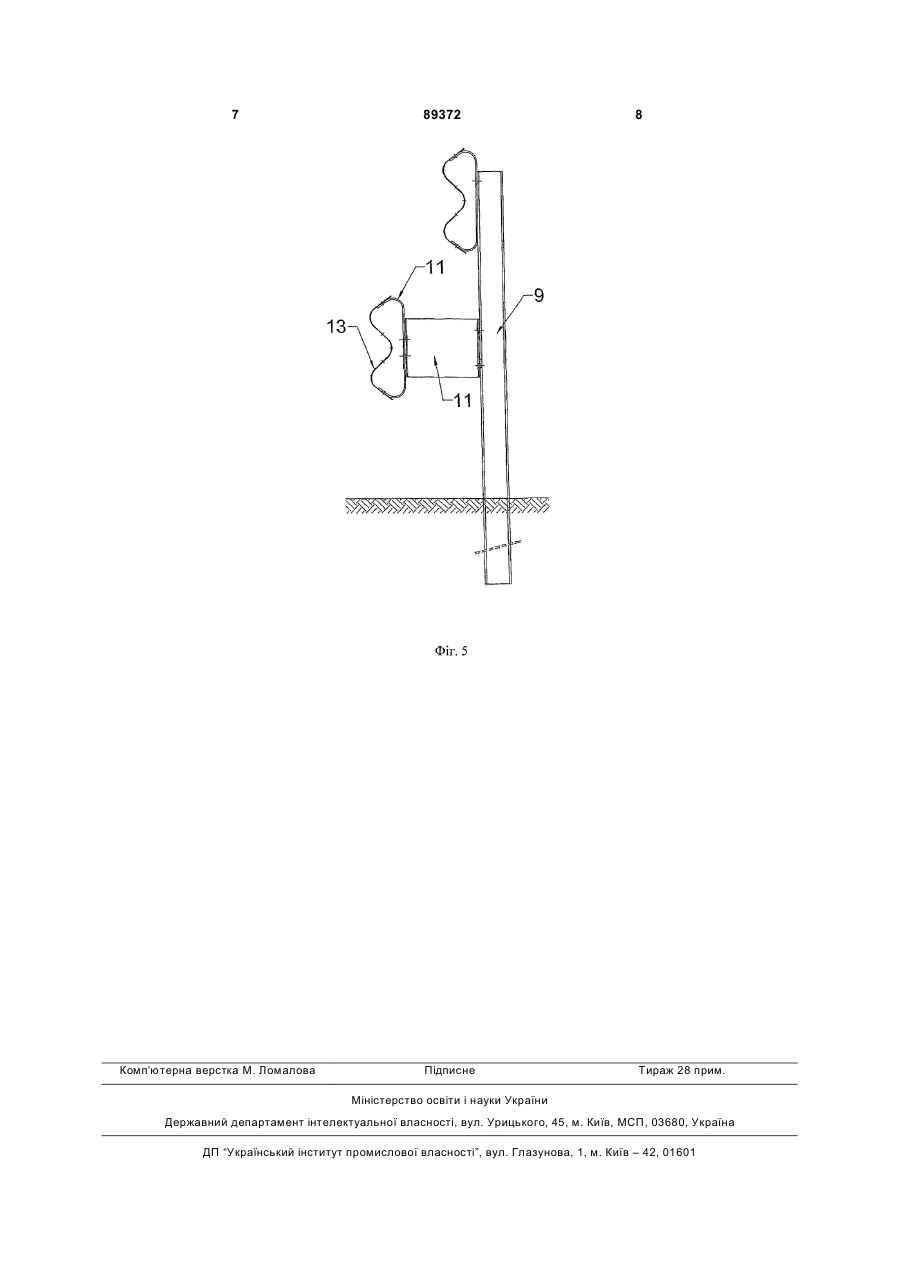

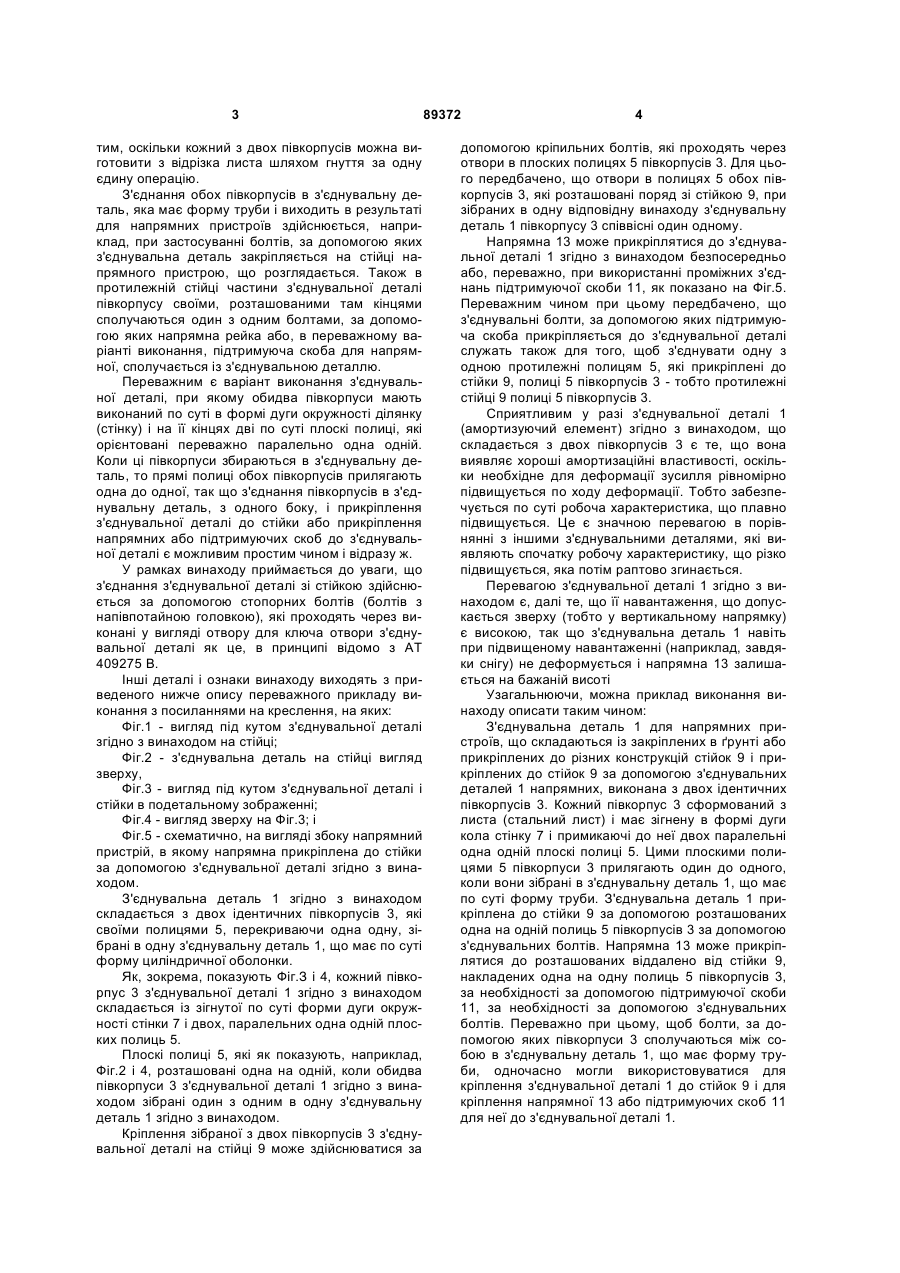

1. З'єднувальна деталь (1) для напрямних пристроїв, яка передбачена між стійками (9) напрямного пристрою і щонайменше однією напрямною напрямного пристрою, яка відрізняється тим, що вона складається з двох ідентичних півкорпусів (3). 2. З'єднувальна деталь за п. 1, яка відрізняється тим, що кожний півкорпус (3) має щонайменше одну зігнену ділянку (7). C2 2 (19) 1 3 тим, оскільки кожний з двох півкорпусів можна виготовити з відрізка листа шляхом гнуття за одну єдину операцію. З'єднання обох півкорпусів в з'єднувальну деталь, яка має форму труби і виходить в результаті для напрямних пристроїв здійснюється, наприклад, при застосуванні болтів, за допомогою яких з'єднувальна деталь закріпляється на стійці напрямного пристрою, що розглядається. Також в протилежній стійці частини з'єднувальної деталі півкорпусу своїми, розташованими там кінцями сполучаються один з одним болтами, за допомогою яких напрямна рейка або, в переважному варіанті виконання, підтримуюча скоба для напрямної, сполучається із з'єднувальною деталлю. Переважним є варіант виконання з'єднувальної деталі, при якому обидва півкорпуси мають виконаний по суті в формі дуги окружності ділянку (стінку) і на її кінцях дві по суті плоскі полиці, які орієнтовані переважно паралельно одна одній. Коли ці півкорпуси збираються в з'єднувальну деталь, то прямі полиці обох півкорпусів прилягають одна до одної, так що з'єднання півкорпусів в з'єднувальну деталь, з одного боку, і прикріплення з'єднувальної деталі до стійки або прикріплення напрямних або підтримуючих скоб до з'єднувальної деталі є можливим простим чином і відразу ж. У рамках винаходу приймається до уваги, що з'єднання з'єднувальної деталі зі стійкою здійснюється за допомогою стопорних болтів (болтів з напівпотайною головкою), які проходять через виконані у вигляді отвору для ключа отвори з'єднувальної деталі як це, в принципі відомо з AT 409275 В. Інші деталі і ознаки винаходу виходять з приведеного нижче опису переважного прикладу виконання з посиланнями на креслення, на яких: Фіг.1 - вигляд під кутом з'єднувальної деталі згідно з винаходом на стійці; Фіг.2 - з'єднувальна деталь на стійці вигляд зверху, Фіг.3 - вигляд під кутом з'єднувальної деталі і стійки в подетальному зображенні; Фіг.4 - вигляд зверху на Фіг.3; і Фіг.5 - схематично, на вигляді збоку напрямний пристрій, в якому напрямна прикріплена до стійки за допомогою з'єднувальної деталі згідно з винаходом. З'єднувальна деталь 1 згідно з винаходом складається з двох ідентичних півкорпусів 3, які своїми полицями 5, перекриваючи одна одну, зібрані в одну з'єднувальну деталь 1, що має по суті форму циліндричної оболонки. Як, зокрема, показують Фіг.З і 4, кожний півкорпус 3 з'єднувальної деталі 1 згідно з винаходом складається із зігнутої по суті форми дуги окружності стінки 7 і двох, паралельних одна одній плоских полиць 5. Плоскі полиці 5, які як показують, наприклад, Фіг.2 і 4, розташовані одна на одній, коли обидва півкорпуси 3 з'єднувальної деталі 1 згідно з винаходом зібрані один з одним в одну з'єднувальну деталь 1 згідно з винаходом. Кріплення зібраної з двох півкорпусів 3 з'єднувальної деталі на стійці 9 може здійснюватися за 89372 4 допомогою кріпильних болтів, які проходять через отвори в плоских полицях 5 півкорпусів 3. Для цього передбачено, що отвори в полицях 5 обох півкорпусів 3, які розташовані поряд зі стійкою 9, при зібраних в одну відповідну винаходу з'єднувальну деталь 1 півкорпусу 3 співвісні один одному. Напрямна 13 може прикріплятися до з'єднувальної деталі 1 згідно з винаходом безпосередньо або, переважно, при використанні проміжних з'єднань підтримуючої скоби 11, як показано на Фіг.5. Переважним чином при цьому передбачено, що з'єднувальні болти, за допомогою яких підтримуюча скоба прикріпляється до з'єднувальної деталі служать також для того, щоб з'єднувати одну з одною протилежні полицям 5, які прикріплені до стійки 9, полиці 5 півкорпусів 3 - тобто протилежні стійці 9 полиці 5 півкорпусів 3. Сприятливим у разі з'єднувальної деталі 1 (амортизуючий елемент) згідно з винаходом, що складається з двох півкорпусів 3 є те, що вона виявляє хороші амортизаційні властивості, оскільки необхідне для деформації зусилля рівномірно підвищується по ходу деформації. Тобто забезпечується по суті робоча характеристика, що плавно підвищується. Це є значною перевагою в порівнянні з іншими з'єднувальними деталями, які виявляють спочатку робочу характеристику, що різко підвищується, яка потім раптово згинається. Перевагою з'єднувальної деталі 1 згідно з винаходом є, далі те, що її навантаження, що допускається зверху (тобто у вертикальному напрямку) є високою, так що з'єднувальна деталь 1 навіть при підвищеному навантаженні (наприклад, завдяки снігу) не деформується і напрямна 13 залишається на бажаній висоті Узагальнюючи, можна приклад виконання винаходу описати таким чином: З'єднувальна деталь 1 для напрямних пристроїв, що складаються із закріплених в ґрунті або прикріплених до різних конструкцій стійок 9 і прикріплених до стійок 9 за допомогою з'єднувальних деталей 1 напрямних, виконана з двох ідентичних півкорпусів 3. Кожний півкорпус 3 сформований з листа (стальний лист) і має зігнену в формі дуги кола стінку 7 і примикаючі до неї двох паралельні одна одній плоскі полиці 5. Цими плоскими полицями 5 півкорпуси 3 прилягають один до одного, коли вони зібрані в з'єднувальну деталь 1, що має по суті форму труби. З'єднувальна деталь 1 прикріплена до стійки 9 за допомогою розташованих одна на одній полиць 5 півкорпусів 3 за допомогою з'єднувальних болтів. Напрямна 13 може прикріплятися до розташованих віддалено від стійки 9, накладених одна на одну полиць 5 півкорпусів 3, за необхідності за допомогою підтримуючої скоби 11, за необхідності за допомогою з'єднувальних болтів. Переважно при цьому, щоб болти, за допомогою яких півкорпуси 3 сполучаються між собою в з'єднувальну деталь 1, що має форму труби, одночасно могли використовуватися для кріплення з'єднувальної деталі 1 до стійок 9 і для кріплення напрямної 13 або підтримуючих скоб 11 для неї до з'єднувальної деталі 1. 5 89372 6 7 Комп’ютерна верстка М. Ломалова 89372 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
