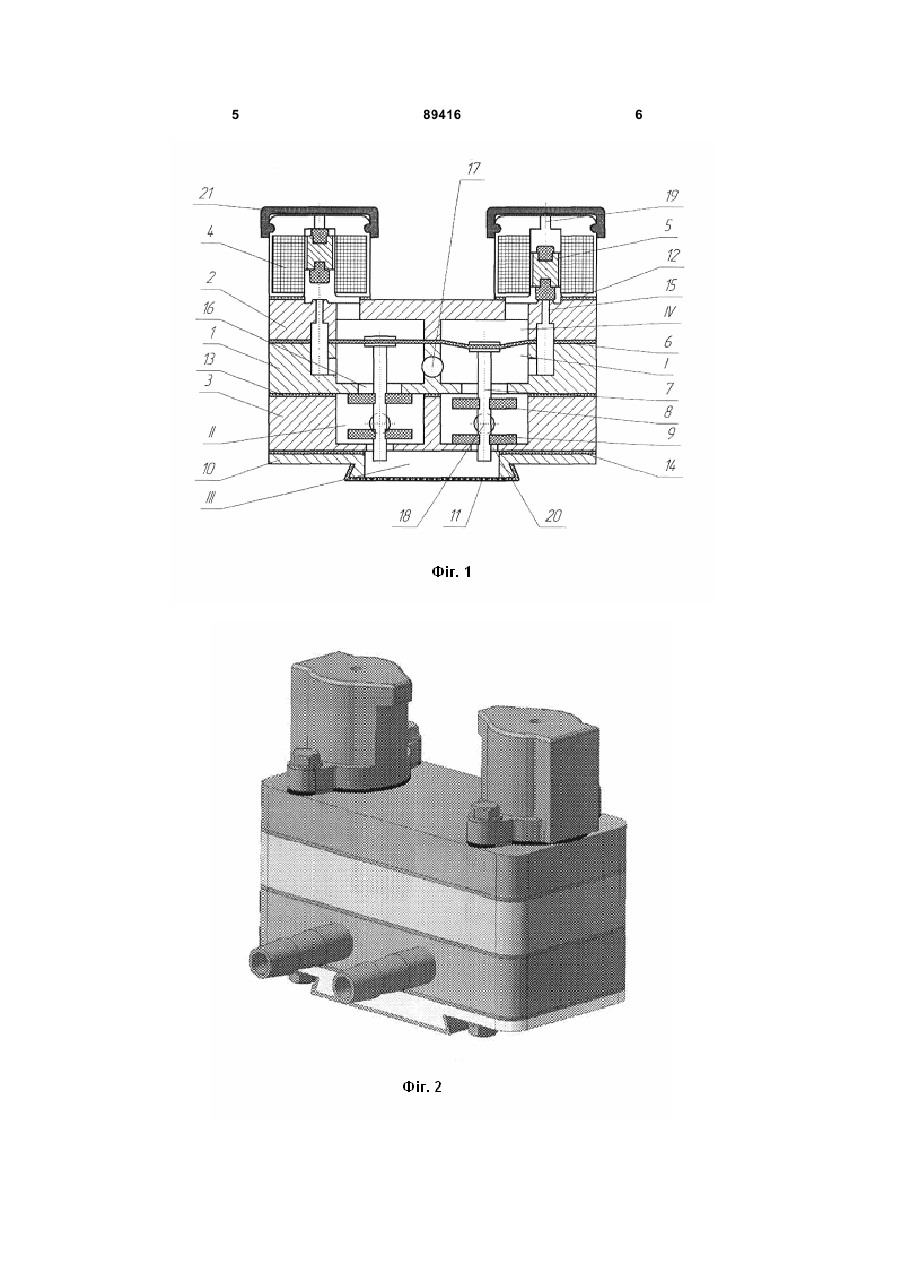

Електромагнітний пульсатор попарної дії

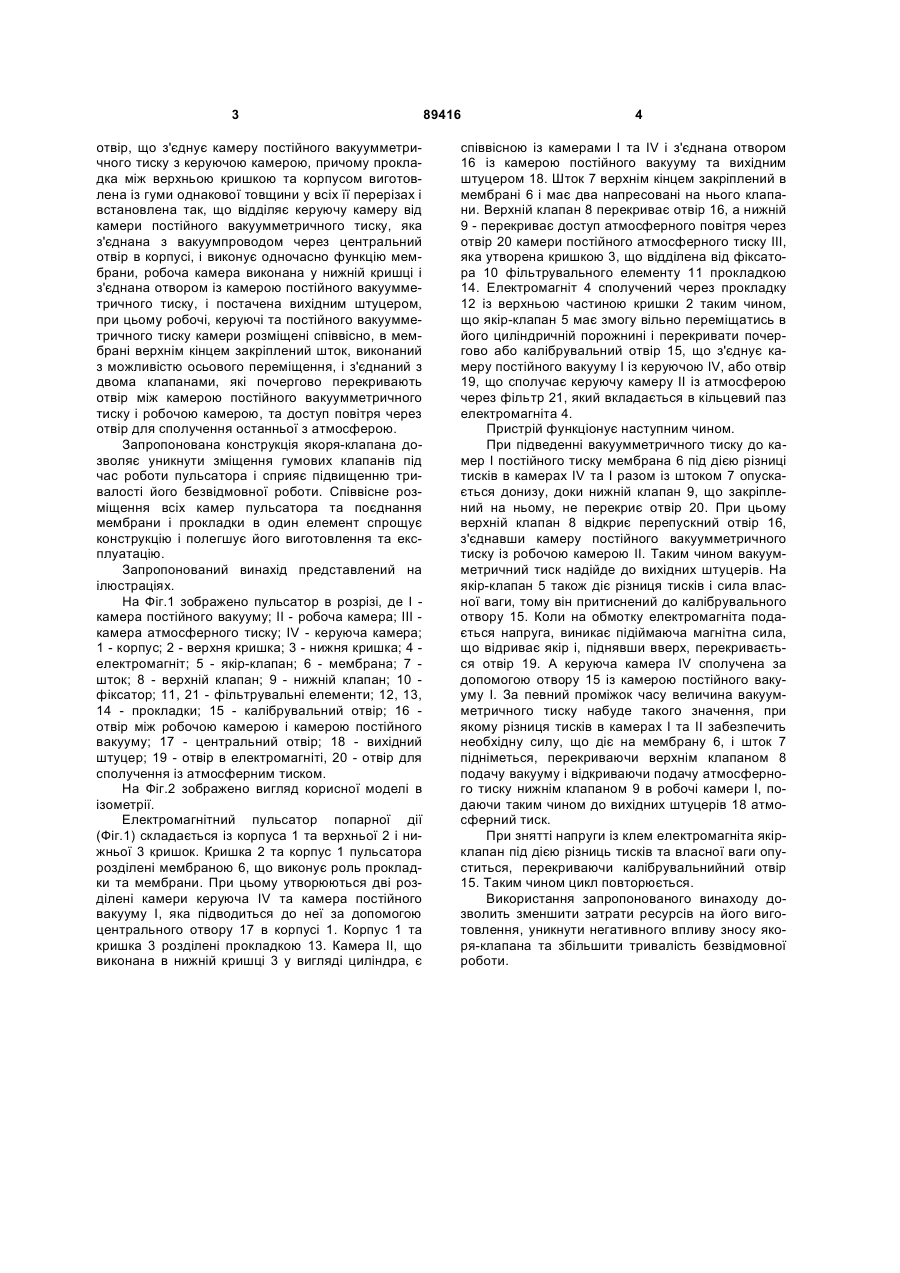

Електромагнітний пульсатор попарної дії, що містить вісесиметричний корпус, який в кожній половині має отвори для з'єднання з вакуумпроводом та атмосферою, верхню та нижню кришки, робочі, керуючі та постійного вакуумметричного тиску камери, електромагніт з якорем-клапаном, гумові прокладки, який відрізняється тим, що кожний якір-клапан виконаний у вигляді суцільного металевого циліндра з повздовжніми прорізами та із запресованими у торцях циліндричними гумови C2 2 (19) 1 3 отвір, що з'єднує камеру постійного вакуумметричного тиску з керуючою камерою, причому прокладка між верхньою кришкою та корпусом виготовлена із гуми однакової товщини у всіх її перерізах і встановлена так, що відділяє керуючу камеру від камери постійного вакуумметричного тиску, яка з'єднана з вакуумпроводом через центральний отвір в корпусі, і виконує одночасно функцію мембрани, робоча камера виконана у нижній кришці і з'єднана отвором із камерою постійного вакуумметричного тиску, і постачена вихідним штуцером, при цьому робочі, керуючі та постійного вакуумметричного тиску камери розміщені співвісно, в мембрані верхнім кінцем закріплений шток, виконаний з можливістю осьового переміщення, і з'єднаний з двома клапанами, які почергово перекривають отвір між камерою постійного вакуумметричного тиску і робочою камерою, та доступ повітря через отвір для сполучення останньої з атмосферою. Запропонована конструкція якоря-клапана дозволяє уникнути зміщення гумових клапанів під час роботи пульсатора і сприяє підвищенню тривалості його безвідмовної роботи. Співвісне розміщення всіх камер пульсатора та поєднання мембрани і прокладки в один елемент спрощує конструкцію і полегшує його виготовлення та експлуатацію. Запропонований винахід представлений на ілюстраціях. На Фіг.1 зображено пульсатор в розрізі, де І камера постійного вакууму; II - робоча камера; III камера атмосферного тиску; IV - керуюча камера; 1 - корпус; 2 - верхня кришка; 3 - нижня кришка; 4 електромагніт; 5 - якір-клапан; 6 - мембрана; 7 шток; 8 - верхній клапан; 9 - нижній клапан; 10 фіксатор; 11, 21 - фільтрувальні елементи; 12, 13, 14 - прокладки; 15 - калібрувальний отвір; 16 отвір між робочою камерою і камерою постійного вакууму; 17 - центральний отвір; 18 - вихідний штуцер; 19 - отвір в електромагніті, 20 - отвір для сполучення із атмосферним тиском. На Фіг.2 зображено вигляд корисної моделі в ізометрії. Електромагнітний пульсатор попарної дії (Фіг.1) складається із корпуса 1 та верхньої 2 і нижньої 3 кришок. Кришка 2 та корпус 1 пульсатора розділені мембраною 6, що виконує роль прокладки та мембрани. При цьому утворюються дві розділені камери керуюча IV та камера постійного вакууму І, яка підводиться до неї за допомогою центрального отвору 17 в корпусі 1. Корпус 1 та кришка 3 розділені прокладкою 13. Камера II, що виконана в нижній кришці 3 у вигляді циліндра, є 89416 4 співвісною із камерами І та IV і з'єднана отвором 16 із камерою постійного вакууму та вихідним штуцером 18. Шток 7 верхнім кінцем закріплений в мембрані 6 і має два напресовані на нього клапани. Верхній клапан 8 перекриває отвір 16, а нижній 9 - перекриває доступ атмосферного повітря через отвір 20 камери постійного атмосферного тиску III, яка утворена кришкою 3, що відділена від фіксатора 10 фільтрувального елементу 11 прокладкою 14. Електромагніт 4 сполучений через прокладку 12 із верхньою частиною кришки 2 таким чином, що якір-клапан 5 має змогу вільно переміщатись в його циліндричній порожнині і перекривати почергово або калібрувальний отвір 15, що з'єднує камеру постійного вакууму І із керуючою IV, або отвір 19, що сполучає керуючу камеру II із атмосферою через фільтр 21, який вкладається в кільцевий паз електромагніта 4. Пристрій функціонує наступним чином. При підведенні вакуумметричного тиску до камер І постійного тиску мембрана 6 під дією різниці тисків в камерах IV та І разом із штоком 7 опускається донизу, доки нижній клапан 9, що закріплений на ньому, не перекриє отвір 20. При цьому верхній клапан 8 відкриє перепускний отвір 16, з'єднавши камеру постійного вакуумметричного тиску із робочою камерою II. Таким чином вакуумметричний тиск надійде до вихідних штуцерів. На якір-клапан 5 також діє різниця тисків і сила власної ваги, тому він притиснений до калібрувального отвору 15. Коли на обмотку електромагніта подається напруга, виникає підіймаюча магнітна сила, що відриває якір і, піднявши вверх, перекривається отвір 19. А керуюча камера IV сполучена за допомогою отвору 15 із камерою постійного вакууму І. За певний проміжок часу величина вакуумметричного тиску набуде такого значення, при якому різниця тисків в камерах І та II забезпечить необхідну силу, що діє на мембрану 6, і шток 7 підніметься, перекриваючи верхнім клапаном 8 подачу вакууму і відкриваючи подачу атмосферного тиску нижнім клапаном 9 в робочі камери І, подаючи таким чином до вихідних штуцерів 18 атмосферний тиск. При знятті напруги із клем електромагніта якірклапан під дією різниць тисків та власної ваги опуститься, перекриваючи калібрувальнийний отвір 15. Таким чином цикл повторюється. Використання запропонованого винаходу дозволить зменшити затрати ресурсів на його виготовлення, уникнути негативного впливу зносу якоря-клапана та збільшити тривалість безвідмовної роботи. 5 89416 6 7 Комп’ютерна верстка Л. Литвиненко 89416 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
