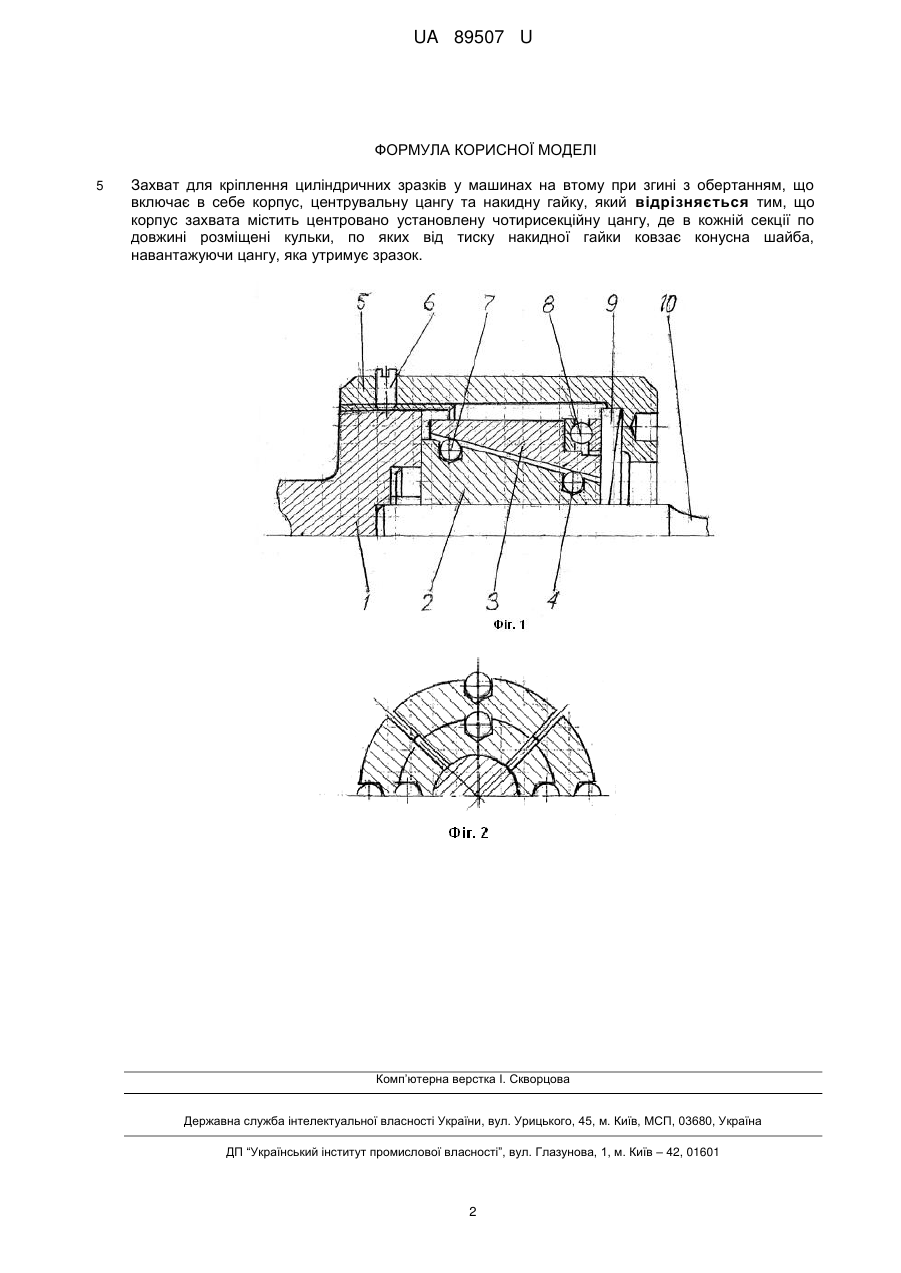

Захват для кріплення циліндричних зразків у машинах на втому при згині з обертанням

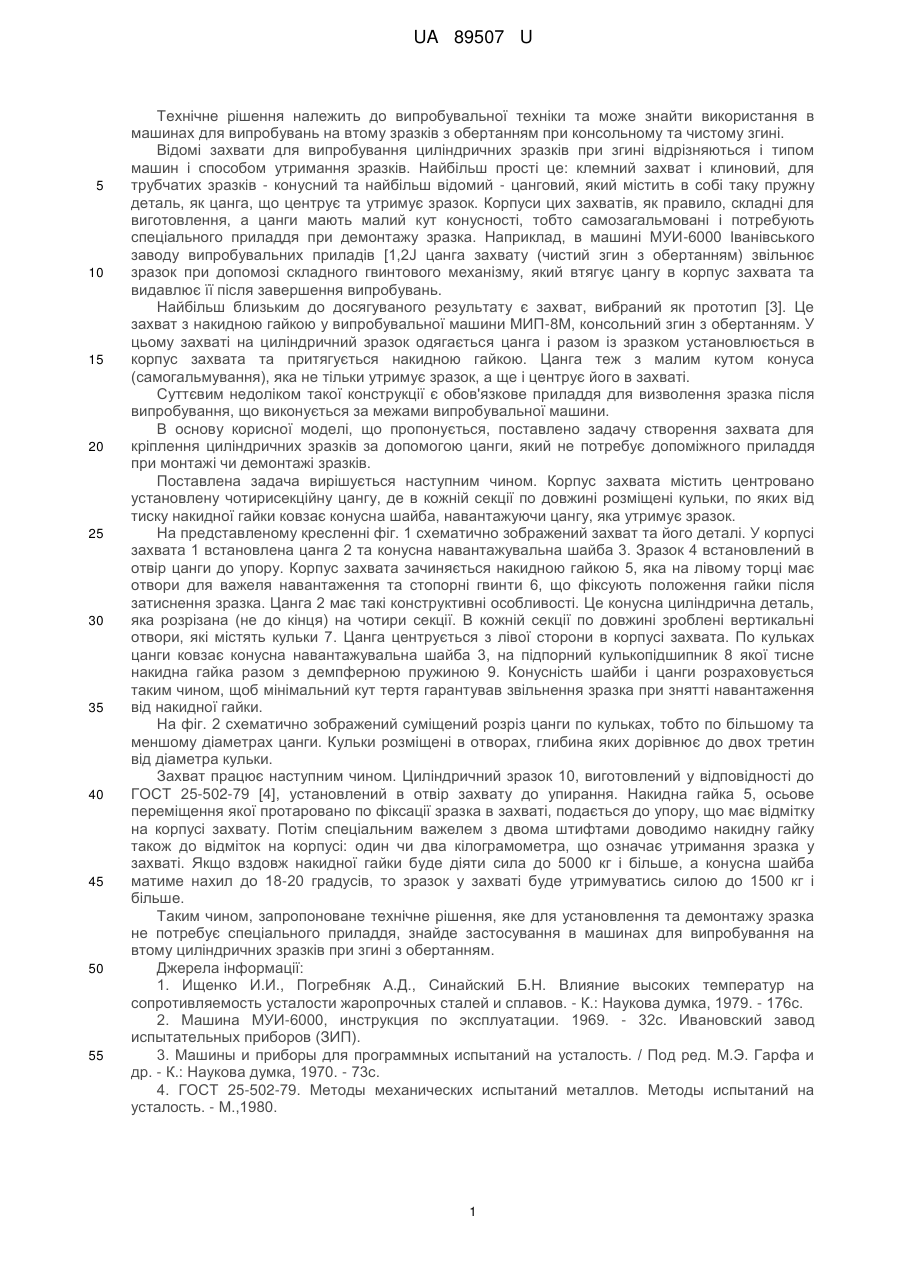

Реферат: UA 89507 U UA 89507 U 5 10 15 20 25 30 35 40 45 50 55 Технічне рішення належить до випробувальної техніки та може знайти використання в машинах для випробувань на втому зразків з обертанням при консольному та чистому згині. Відомі захвати для випробування циліндричних зразків при згині відрізняються і типом машин і способом утримання зразків. Найбільш прості це: клемний захват і клиновий, для трубчатих зразків - конусний та найбільш відомий - цанговий, який містить в собі таку пружну деталь, як цанга, що центрує та утримує зразок. Корпуси цих захватів, як правило, складні для виготовлення, а цанги мають малий кут конусності, тобто самозагальмовані і потребують спеціального приладдя при демонтажу зразка. Наприклад, в машині МУИ-6000 Іванівського заводу випробувальних приладів [1,2J цанга захвату (чистий згин з обертанням) звільнює зразок при допомозі складного гвинтового механізму, який втягує цангу в корпус захвата та видавлює її після завершення випробувань. Найбільш близьким до досягуваного результату є захват, вибраний як прототип [3]. Це захват з накидною гайкою у випробувальної машини МИП-8М, консольний згин з обертанням. У цьому захваті на циліндричний зразок одягається цанга і разом із зразком установлюється в корпус захвата та притягується накидною гайкою. Цанга теж з малим кутом конуса (самогальмування), яка не тільки утримує зразок, а ще і центрує його в захваті. Суттєвим недоліком такої конструкції є обов'язкове приладдя для визволення зразка після випробування, що виконується за межами випробувальної машини. В основу корисної моделі, що пропонується, поставлено задачу створення захвата для кріплення циліндричних зразків за допомогою цанги, який не потребує допоміжного приладдя при монтажі чи демонтажі зразків. Поставлена задача вирішується наступним чином. Корпус захвата містить центровано установлену чотирисекційну цангу, де в кожній секції по довжині розміщені кульки, по яких від тиску накидної гайки ковзає конусна шайба, навантажуючи цангу, яка утримує зразок. На представленому кресленні фіг. 1 схематично зображений захват та його деталі. У корпусі захвата 1 встановлена цанга 2 та конусна навантажувальна шайба 3. Зразок 4 встановлений в отвір цанги до упору. Корпус захвата зачиняється накидною гайкою 5, яка на лівому торці має отвори для важеля навантаження та стопорні гвинти 6, що фіксують положення гайки після затиснення зразка. Цанга 2 має такі конструктивні особливості. Це конусна циліндрична деталь, яка розрізана (не до кінця) на чотири секції. В кожній секції по довжині зроблені вертикальні отвори, які містять кульки 7. Цанга центрується з лівої сторони в корпусі захвата. По кульках цанги ковзає конусна навантажувальна шайба 3, на підпорний кулькопідшипник 8 якої тисне накидна гайка разом з демпферною пружиною 9. Конусність шайби і цанги розраховується таким чином, щоб мінімальний кут тертя гарантував звільнення зразка при знятті навантаження від накидної гайки. На фіг. 2 схематично зображений суміщений розріз цанги по кульках, тобто по більшому та меншому діаметрах цанги. Кульки розміщені в отворах, глибина яких дорівнює до двох третин від діаметра кульки. Захват працює наступним чином. Циліндричний зразок 10, виготовлений у відповідності до ГОСТ 25-502-79 [4], установлений в отвір захвату до упирання. Накидна гайка 5, осьове переміщення якої протаровано по фіксації зразка в захваті, подається до упору, що має відмітку на корпусі захвату. Потім спеціальним важелем з двома штифтами доводимо накидну гайку також до відміток на корпусі: один чи два кілограмометра, що означає утримання зразка у захваті. Якщо вздовж накидної гайки буде діяти сила до 5000 кг і більше, а конусна шайба матиме нахил до 18-20 градусів, то зразок у захваті буде утримуватись силою до 1500 кг і більше. Таким чином, запропоноване технічне рішення, яке для установлення та демонтажу зразка не потребує спеціального приладдя, знайде застосування в машинах для випробування на втому циліндричних зразків при згині з обертанням. Джерела інформації: 1. Ищенко И.И., Погребняк А.Д., Синайский Б.Н. Влияние высоких температур на сопротивляемость усталости жаропрочных сталей и сплавов. - К.: Наукова думка, 1979. - 176с. 2. Машина МУИ-6000, инструкция по эксплуатации. 1969. - 32с. Ивановский завод испытательных приборов (ЗИП). 3. Машины и приборы для программных испытаний на усталость. / Под ред. М.Э. Гарфа и др. - К.: Наукова думка, 1970. - 73с. 4. ГОСТ 25-502-79. Методы механических испытаний металлов. Методы испытаний на усталость. - М.,1980. 1 UA 89507 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Захват для кріплення циліндричних зразків у машинах на втому при згині з обертанням, що включає в себе корпус, центрувальну цангу та накидну гайку, який відрізняється тим, що корпус захвата містить центровано установлену чотирисекційну цангу, де в кожній секції по довжині розміщені кульки, по яких від тиску накидної гайки ковзає конусна шайба, навантажуючи цангу, яка утримує зразок. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
