Осаджувальний електрод електрофільтра

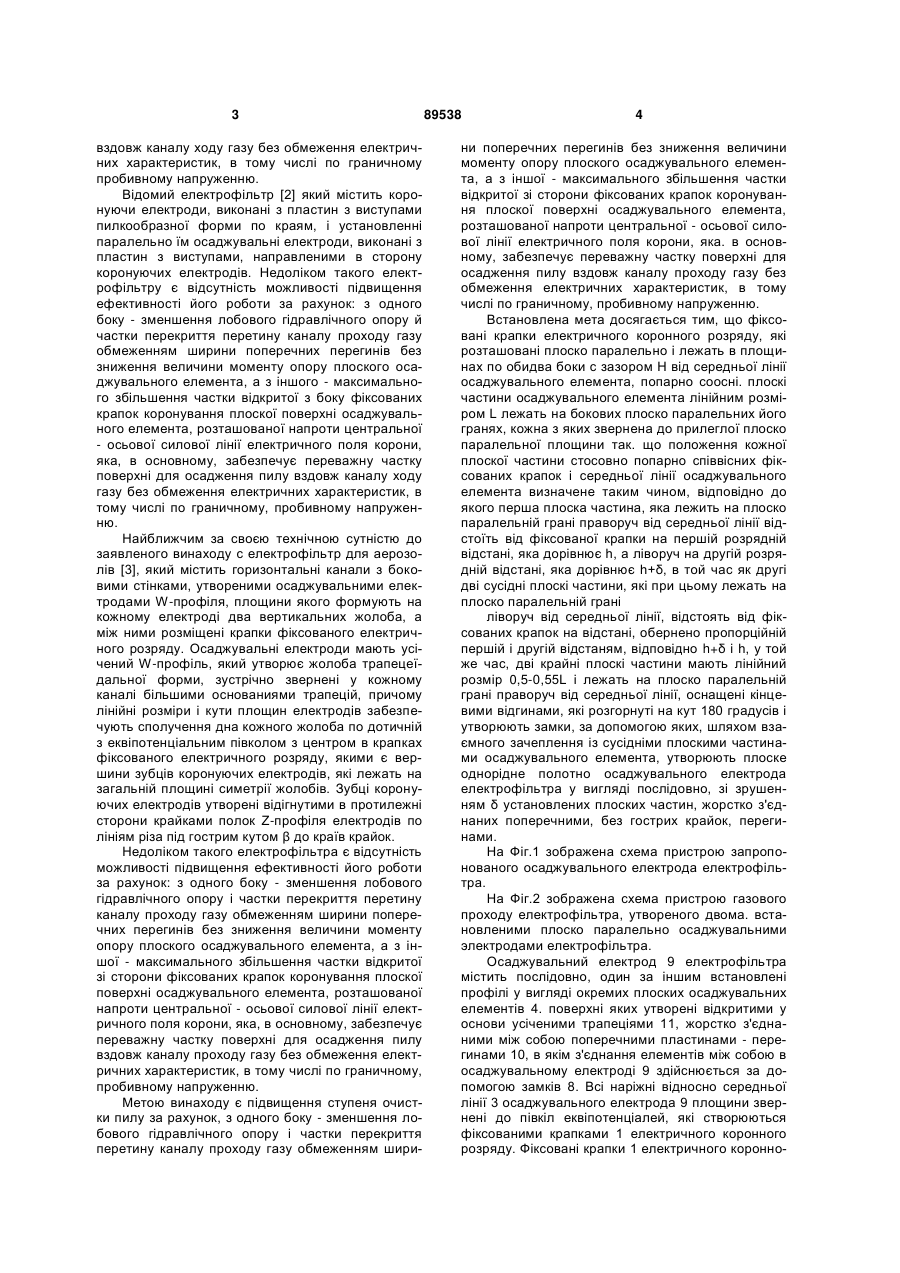

Осаджувальний електрод електрофільтра, який містить послідовно, один за іншим встановлені профілі у вигляді окремих плоских елементів, поверхні яких утворені відкритими біля основи зрізаними трапеціями, жорстко з'єднаними між собою поперечними пластинами, в якому з'єднання елементів між собою в осаджувальному електроді здійснюється за допомогою замків, при цьому, всі зовнішні відносно середньої лінії осаджувального електрода площини звернені до півкіл еквіпотенціалей, створюваних фіксованими точками електричного коронного розряду, який відрізняється тим, що фіксовані точки електричного коронного розряду, які розташовані плоскопарале C2 2 89538 1 3 вздовж каналу ходу газу без обмеження електричних характеристик, в тому числі по граничному пробивному напруженню. Відомий електрофільтр [2] який містить коронуючи електроди, виконані з пластин з виступами пилкообразної форми по краям, і установленні паралельно їм осаджувальні електроди, виконані з пластин з виступами, направленими в сторону коронуючих електродів. Недоліком такого електрофільтру є відсутність можливості підвищення ефективності його роботи за рахунок: з одного боку - зменшення лобового гідравлічного опору й частки перекриття перетину каналу проходу газу обмеженням ширини поперечних перегинів без зниження величини моменту опору плоского осаджувального елемента, а з іншого - максимального збільшення частки відкритої з боку фіксованих крапок коронування плоскої поверхні осаджувального елемента, розташованої напроти центральної - осьової силової лінії електричного поля корони, яка, в основному, забезпечує переважну частку поверхні для осадження пилу вздовж каналу ходу газу без обмеження електричних характеристик, в тому числі по граничному, пробивному напруженню. Найближчим за своєю технічною сутністю до заявленого винаходу с електрофільтр для аерозолів [3], який містить горизонтальні канали з боковими стінками, утвореними осаджувальними електродами W-профіля, площини якого формують на кожному електроді два вертикальних жолоба, а між ними розміщені крапки фіксованого електричного розряду. Осаджувальні електроди мають усічений W-профіль, який утворює жолоба трапецеїдальної форми, зустрічно звернені у кожному каналі більшими основаниями трапецій, причому лінійні розміри і кути площин електродів забезпечують сполучення дна кожного жолоба по дотичній з еквіпотенціальним півколом з центром в крапках фіксованого електричного розряду, якими є вершини зубців коронуючих електродів, які лежать на загальній площині симетрії жолобів. Зубці коронуючих електродів утворені відігнутими в протилежні сторони крайками полок Z-профіля електродів по лініям різа під гострим кутом β до країв крайок. Недоліком такого електрофільтра є відсутність можливості підвищення ефективності його роботи за рахунок: з одного боку - зменшення лобового гідравлічного опору і частки перекриття перетину каналу проходу газу обмеженням ширини поперечних перегинів без зниження величини моменту опору плоского осаджувального елемента, а з іншої - максимального збільшення частки відкритої зі сторони фіксованих крапок коронування плоскої поверхні осаджувального елемента, розташованої напроти центральної - осьової силової лінії електричного поля корони, яка, в основному, забезпечує переважну частку поверхні для осадження пилу вздовж каналу проходу газу без обмеження електричних характеристик, в тому числі по граничному, пробивному напруженню. Метою винаходу є підвищення ступеня очистки пилу за рахунок, з одного боку - зменшення лобового гідравлічного опору і частки перекриття перетину каналу проходу газу обмеженням шири 89538 4 ни поперечних перегинів без зниження величини моменту опору плоского осаджувального елемента, а з іншої - максимального збільшення частки відкритої зі сторони фіксованих крапок коронування плоскої поверхні осаджувального елемента, розташованої напроти центральної - осьової силової лінії електричного поля корони, яка. в основному, забезпечує переважну частку поверхні для осадження пилу вздовж каналу проходу газу без обмеження електричних характеристик, в тому числі по граничному, пробивному напруженню. Встановлена мета досягається тим, що фіксовані крапки електричного коронного розряду, які розташовані плоско паралельно і лежать в площинах по обидва боки с зазором Н від середньої лінії осаджувального елемента, попарно соосні. плоскі частини осаджувального елемента лінійним розміром L лежать на бокових плоско паралельних його гранях, кожна з яких звернена до прилеглої плоско паралельної площини так. що положення кожної плоскої частини стосовно попарно співвісних фіксованих крапок і середньої лінії осаджувального елемента визначене таким чином, відповідно до якого перша плоска частина, яка лежить на плоско паралельній грані праворуч від середньої лінії відстоїть від фіксованої крапки на першій розрядній відстані, яка дорівнює h, а ліворуч на другій розрядній відстані, яка дорівнює h+δ, в той час як другі дві сусідні плоскі частини, які при цьому лежать на плоско паралельній грані ліворуч від середньої лінії, відстоять від фіксованих крапок на відстані, обернено пропорційній першій і другій відстаням, відповідно h+δ і h, у той же час, дві крайні плоскі частини мають лінійний розмір 0,5-0,55L і лежать на плоско паралельній грані праворуч від середньої лінії, оснащені кінцевими відгинами, які розгорнуті на кут 180 градусів і утворюють замки, за допомогою яких, шляхом взаємного зачеплення із сусідніми плоскими частинами осаджувального елемента, утворюють плоске однорідне полотно осаджувального електрода електрофільтра у вигляді послідовно, зі зрушенням δ установлених плоских частин, жорстко з'єднаних поперечними, без гострих крайок, перегинами. На Фіг.1 зображена схема пристрою запропонованого осаджувального електрода електрофільтра. На Фіг.2 зображена схема пристрою газового проходу електрофільтра, утвореного двома. встановленими плоско паралельно осаджувальними электродами електрофільтра. Осаджувальний електрод 9 електрофільтра містить послідовно, один за іншим встановлені профілі у вигляді окремих плоских осаджувальних елементів 4. поверхні яких утворені відкритими у основи усіченими трапеціями 11, жорстко з'єднаними між собою поперечними пластинами - перегинами 10, в якім з'єднання елементів між собою в осаджувальному електроді 9 здійснюється за допомогою замків 8. Всі наріжні відносно середньої лінії 3 осаджувального електрода 9 площини звернені до півкіл еквіпотенціалей, які створюються фіксованими крапками 1 електричного коронного розряду. Фіксовані крапки 1 електричного коронно 5 го розряду, які розташовані плоско паралельно і лежать у площинах 2 по обидва боки з зазором Н від середньої лінії 3 осаджувального елемента 4. попарно соосні. Плоскі частини 5 осаджувального елемента 4 лінійним розміром L лежать на бокових плоско паралельних його гранях 6, кожна з яких звернена до прилеглої плоско паралельної площини 2 так, що положення кожної плоскої частини 5 стосовно попарно співвісних фіксованих крапок 1 і середньої лінії 3 осаджувального елемента 4 визначене таким чином, відповідно до якого перша плоска частина 5, яка лежить на плоско паралельній грані 6 праворуч від середньої лінії 3 відстоїть від фіксованої крапки 1 на першій розрядній відстані, яка дорівнює h, а ліворуч - на другій розрядній відстані, яка дорівнює h+δ, в той час як другі дві сусідні плоскі частини 5. які при цьому лежать на плоско паралельній грані 6 ліворуч від середньої лінії 3. відстоять від фіксованих крапок 1 на відстані, обернено пропорційній першій і другій відстаням, відповідно, h+δ і h. Дві крайні плоскі частини 5 мають лінійний розмір 0,50,55L і лежать на плоско паралельній грані 6 праворуч від середньої лінії 3. оснащені кінцевими відгинами 7, які розгорнуті на кут 180 градусів і утворюють замки 8. За допомогою замків 8. шляхом взаємного зачеплення із сусідніми плоскими частинами 5 осаджувального елемента 4, утворюють плоске однорідне полотно осаджувального електрода 9 електрофільтра у вигляді послідовно, зі зрушенням δ установлених плоских частин 5, жорстко з'єднаних поперечними, без гострих крайок, перегинами 10. Пристрой осаджувального електрода електрофільтра працює таким чином. При подачі високої напруги постійного струму на фіксовані крапки 1 електричного коронного розряду, які розташовані напроти осаджувальних електродів 9 електрофільтра і містять послідовно, один за одним, встановлені профілі у вигляді окремих плоских осаджувальних елементів 4, поверхні яких утворені відкритими у основи усіченими трапеціями 11, жорстко з'єднаними між собою поперечними пластинами-перегинами 10. в якому з'єднання елементів між собою в осаджувальному електроді 9 здійснюється за допомогою замків 8, а всі зовнішні відносно середньої лінії 3 осаджувального електрода 9 площини звернені до півкіл еквіпотенціалей, створюють електричний струм і різко неоднорідне електричне поле коронного розряду. Фіксовані крапки 1 електричного коронного розряду, які розташовані плоско паралельно і лежать у площинах 2 по обидва боки з зазором Н від середньої лінії 3 осаджувального елемента 4, попарно соосні. Плоскі частини 5 осаджувального елемента 4 лінійним розміром L лежать на бокових плоско паралельних його гранях 6. Кожна грань 6 звернена до прилеглої плоско паралельної площини 2 так, що положення кожної плоскої частини 5 стосовно попарно співвісних фіксованих крапок 1 і середньої лінії 3 осаджувального еле 89538 6 мента 4 визначено таким чином, відповідно до якого перша плоска частина 5. яка лежить на плоско паралельній грані 6 праворуч від середньої лінії 3 відстоїть від фіксованої крапки 1 на першій розрядній відстані, яка дорівнює h, а ліворуч - на другій розрядній відстані, яка дорівнює h+δ, в той час як другі дві сусідні плоскі частини 5. які при цьому лежать на плоско паралельній грані 6 ліворуч від середньої лінії 3. відстоять від фіксованих крапок 1 на відстані, обернено пропорційній першій і другій відстаням, відповідно, h+δ і h. Дві крайні плоскі частини 5 мають лінійний розмір 0,50,55L і лежать на плоско паралельній грані 6 праворуч від середньої лінії 3. оснащені кінцевими відгинами 7. які розгорнуті на кут 180 градусів і утворюють замки 8. За допомогою замків 8. шляхом взаємного зачеплення із сусідніми плоскими частинами 5 осаджувального елемента 4, утворюють плоске однорідне полотно осаджувального електрода 9 електрофільтра у вигляді послідовно, зі зрушенням δ установлених плоских частин 5, жорстко з'єднаних поперечними, без гострих крайок, перегинами 10. За рахунок, з одного боку - однорідності полотна осаджувального електрода, зменшення лобового гідравлічного його опору і підвищення частки поверхні, розташованої на осьовій його площині, яка в основному забезпечує максимальну напруженість електричного поля і переважну частку уловлюємого пилу, а з іншого за рахунок вибору такої кількості і висоти поперечних перегинів без гострих крайок, які. по-перше, необхідні для створення механічної міцності та високого рівня величини моменту опору - жорсткості елемента осаджувального електрода, а також досягнення мінімального вторинного виносу пилу при струшуванні, по-друге виходячи з отриманого мінімального рівня відхилення рівномірності електричного поля коронного розряду поблизу осаджувальної поверхні, при якому мінімізується обмеження електричних характеристик корони, в тому числі по граничному, пробивному напруженню. створюють умови збільшення ступені очистки пилу. Сукупним результатом позитивних факторів пристрою запропонованого осаджувального електрода електрофільтра є підвищення ефективності уловлювання пилу, організація очистки димового газу при підвищеній температурі, швидкості та запиленості без зниження ступеня пиловловлювання. У практичному використанні запропонований осаджувальний електрод електрофільтра може утворювати розрядний коронуючий проміжок з орієнтацією вісей гострих фіксованих крапок електричного коронного розряду як вздовж, так і поперек плоскої поверхні некоронуючого електроду без порушення центрівки, а також без обмеження електричних характеристик корони в утвореному, різко неоднорідному розрядному проміжку електрофільтра. 7 89538 Література: 1. Дымовые электрофильтры / В.И.Левитов, И.К.Решидов, В.И.Ткаченко и др.; Под общ. Ред. В.И.Левитова. - М.: Энергия, 1980. - 448с. (в том числе с.222). Комп’ютерна верстка Н. Лиcенко 8 2. Авторское свидетельство СССР №204322. кл. В03С3/41. 1966. 3. Патент на винахід України. №22340. МКІ В03С3/41. Електрофільтр для аерозолів / Молчанов В.М., Кір'янов Г.В. та ін. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
