Струминний відцентровий насос

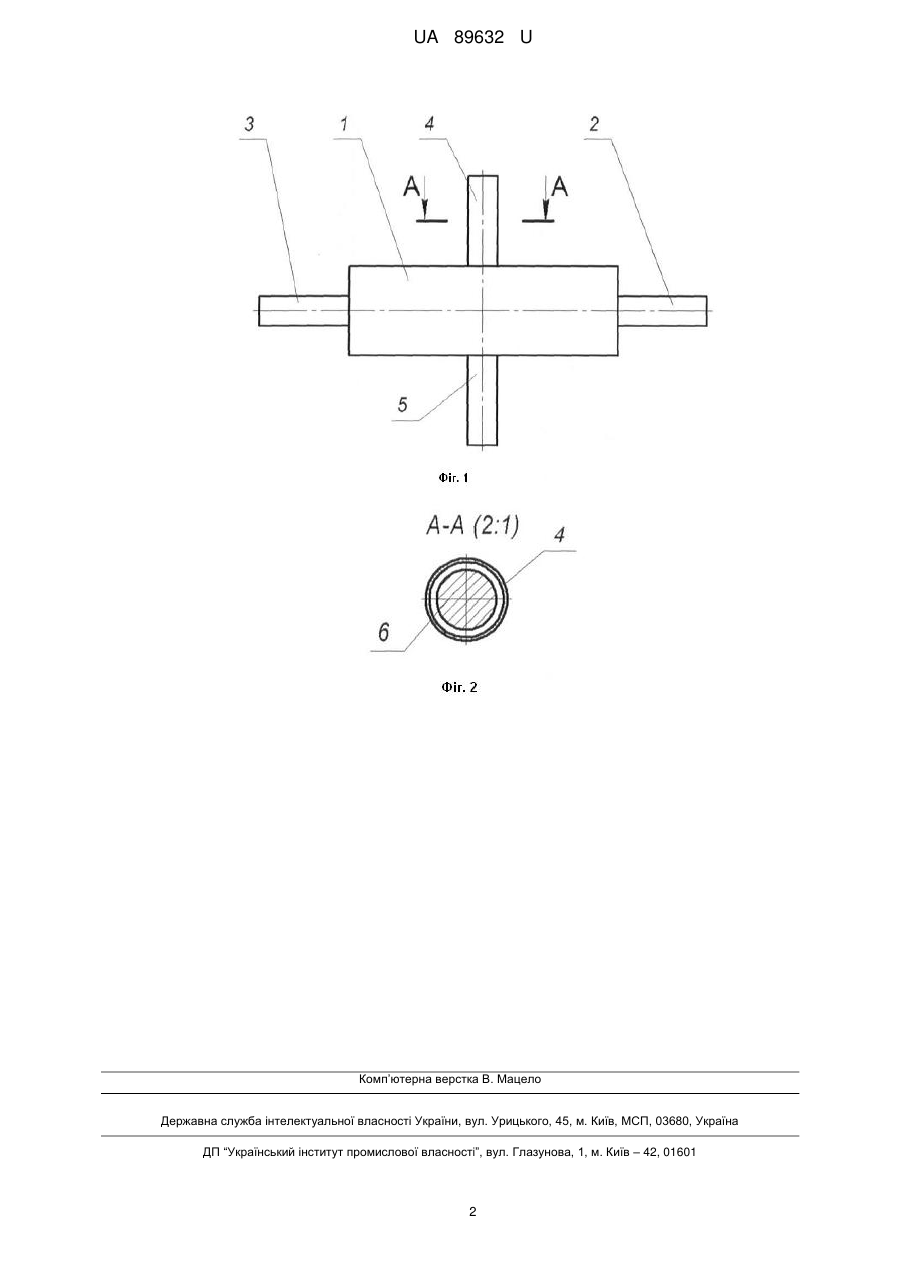

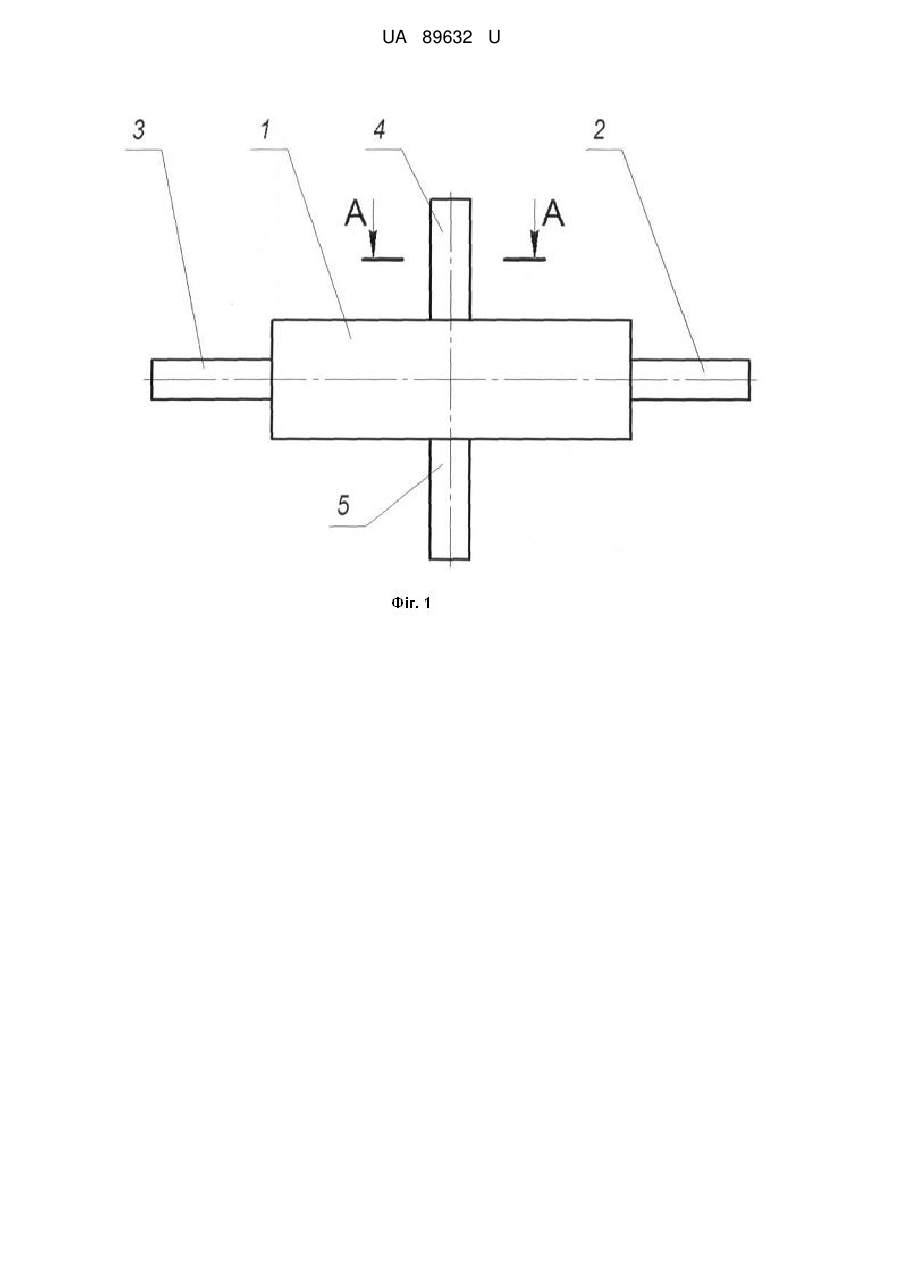

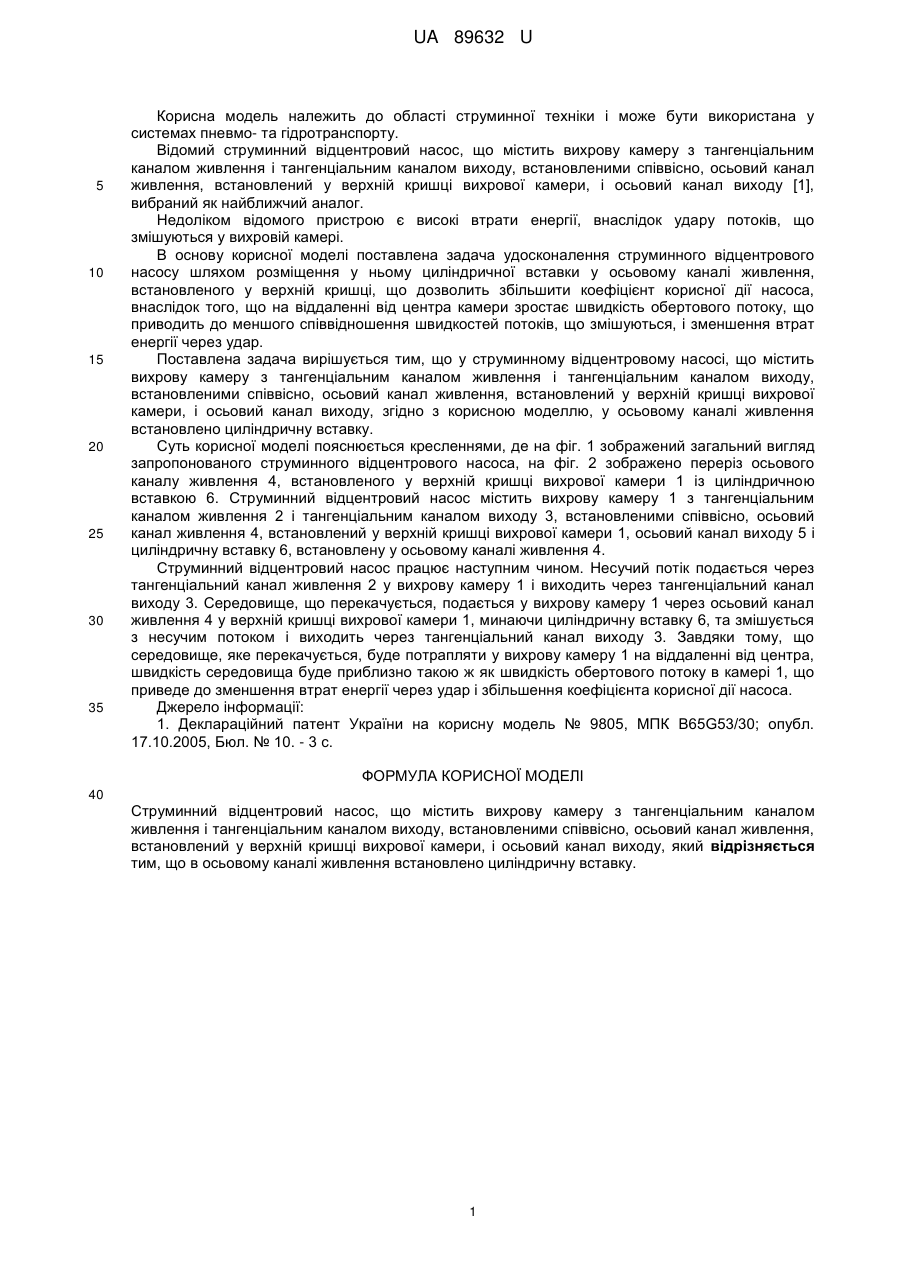

Реферат: Струминний відцентровий насос містить вихрову камеру з тангенціальним каналом живлення і тангенціальним каналом виходу, встановленими співвісно, осьовий канал живлення, встановлений у верхній кришці вихрової камери, і осьовий канал виходу. При цьому в осьовому каналі живлення встановлено циліндричну вставку. UA 89632 U (54) СТРУМИННИЙ ВІДЦЕНТРОВИЙ НАСОС UA 89632 U UA 89632 U 5 10 15 20 25 30 35 Корисна модель належить до області струминної техніки і може бути використана у системах пневмо- та гідротранспорту. Відомий струминний відцентровий насос, що містить вихрову камеру з тангенціальним каналом живлення і тангенціальним каналом виходу, встановленими співвісно, осьовий канал живлення, встановлений у верхній кришці вихрової камери, і осьовий канал виходу [1], вибраний як найближчий аналог. Недоліком відомого пристрою є високі втрати енергії, внаслідок удару потоків, що змішуються у вихровій камері. В основу корисної моделі поставлена задача удосконалення струминного відцентрового насосу шляхом розміщення у ньому циліндричної вставки у осьовому каналі живлення, встановленого у верхній кришці, що дозволить збільшити коефіцієнт корисної дії насоса, внаслідок того, що на віддаленні від центра камери зростає швидкість обертового потоку, що приводить до меншого співвідношення швидкостей потоків, що змішуються, і зменшення втрат енергії через удар. Поставлена задача вирішується тим, що у струминному відцентровому насосі, що містить вихрову камеру з тангенціальним каналом живлення і тангенціальним каналом виходу, встановленими співвісно, осьовий канал живлення, встановлений у верхній кришці вихрової камери, і осьовий канал виходу, згідно з корисною моделлю, у осьовому каналі живлення встановлено циліндричну вставку. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображений загальний вигляд запропонованого струминного відцентрового насоса, на фіг. 2 зображено переріз осьового каналу живлення 4, встановленого у верхній кришці вихрової камери 1 із циліндричною вставкою 6. Струминний відцентровий насос містить вихрову камеру 1 з тангенціальним каналом живлення 2 і тангенціальним каналом виходу 3, встановленими співвісно, осьовий канал живлення 4, встановлений у верхній кришці вихрової камери 1, осьовий канал виходу 5 і циліндричну вставку 6, встановлену у осьовому каналі живлення 4. Струминний відцентровий насос працює наступним чином. Несучий потік подається через тангенціальний канал живлення 2 у вихрову камеру 1 і виходить через тангенціальний канал виходу 3. Середовище, що перекачується, подається у вихрову камеру 1 через осьовий канал живлення 4 у верхній кришці вихрової камери 1, минаючи циліндричну вставку 6, та змішується з несучим потоком і виходить через тангенціальний канал виходу 3. Завдяки тому, що середовище, яке перекачується, буде потрапляти у вихрову камеру 1 на віддаленні від центра, швидкість середовища буде приблизно такою ж як швидкість обертового потоку в камері 1, що приведе до зменшення втрат енергії через удар і збільшення коефіцієнта корисної дії насоса. Джерело інформації: 1. Деклараційний патент України на корисну модель № 9805, МПК B65G53/30; опубл. 17.10.2005, Бюл. № 10. - 3 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Струминний відцентровий насос, що містить вихрову камеру з тангенціальним каналом живлення і тангенціальним каналом виходу, встановленими співвісно, осьовий канал живлення, встановлений у верхній кришці вихрової камери, і осьовий канал виходу, який відрізняється тим, що в осьовому каналі живлення встановлено циліндричну вставку. 1 UA 89632 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
