Установка для сушіння дров

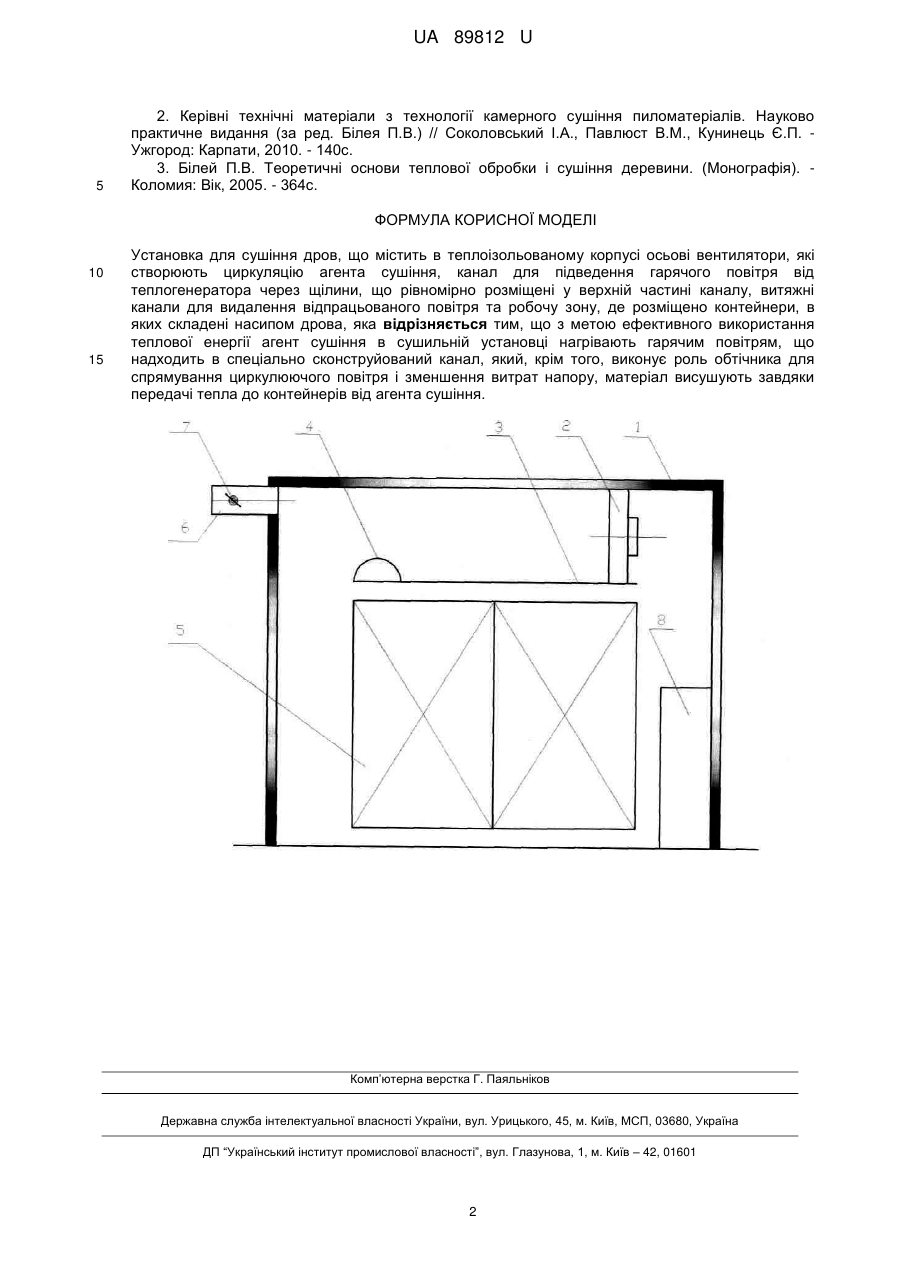

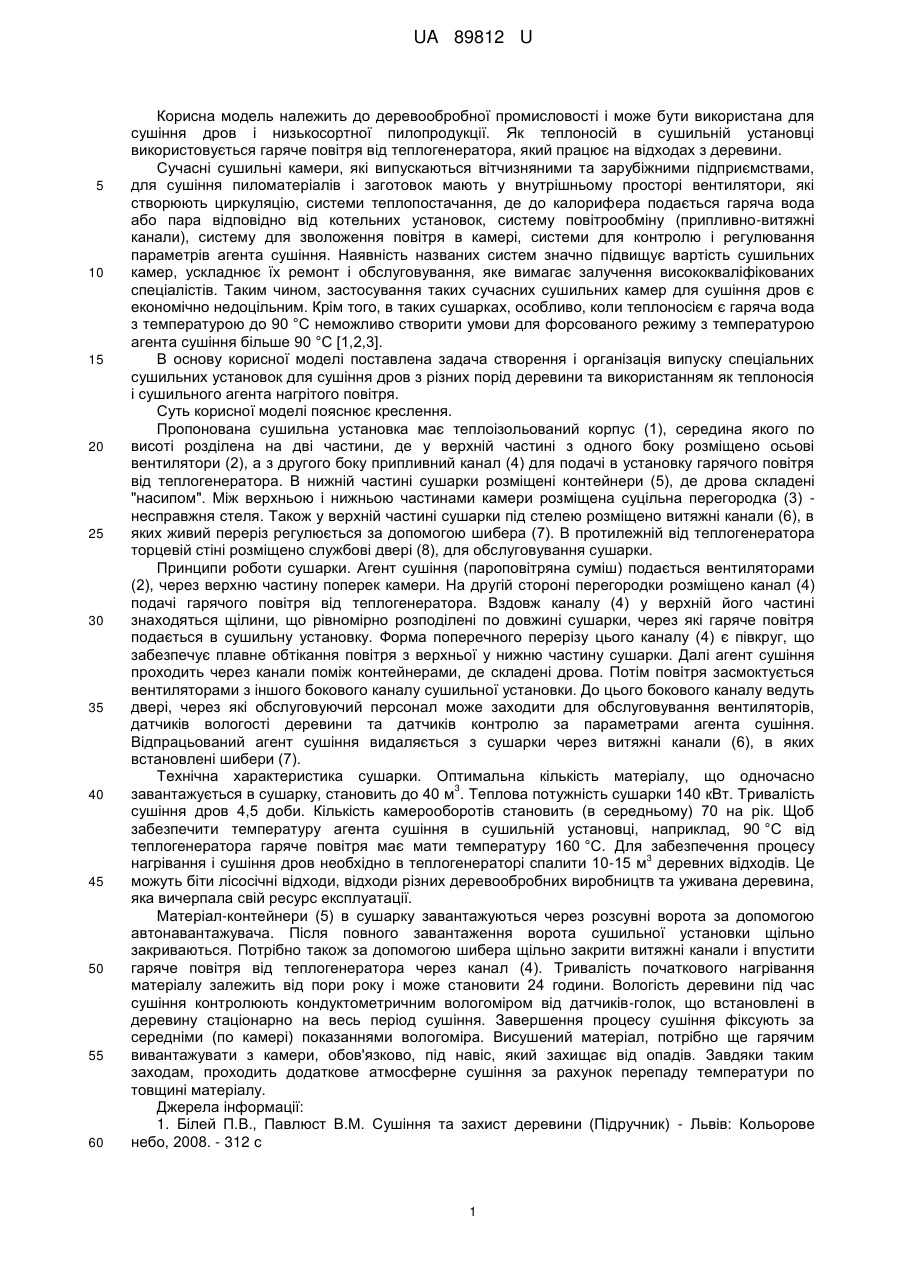

Реферат: Установка для сушіння дров містить в теплоізольованому корпусі осьові вентилятори, які створюють циркуляцію агента сушіння, канал для підведення гарячого повітря від теплогенератора через щілини, що рівномірно розміщені у верхній частині каналу, витяжні канали для видалення відпрацьованого повітря та робочу зону, де розміщено контейнери, в яких складені насипом дрова. З метою ефективного використання теплової енергії агент сушіння в сушильній установці нагрівають гарячим повітрям, що надходить в спеціально сконструйований канал, який виконує роль обтічника для спрямування циркулюючого повітря і зменшення витрат напору, матеріал висушують завдяки передачі тепла до контейнерів від агента сушіння. UA 89812 U (54) УСТАНОВКА ДЛЯ СУШІННЯ ДРОВ UA 89812 U UA 89812 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до деревообробної промисловості і може бути використана для сушіння дров і низькосортної пилопродукції. Як теплоносій в сушильній установці використовується гаряче повітря від теплогенератора, який працює на відходах з деревини. Сучасні сушильні камери, які випускаються вітчизняними та зарубіжними підприємствами, для сушіння пиломатеріалів і заготовок мають у внутрішньому просторі вентилятори, які створюють циркуляцію, системи теплопостачання, де до калорифера подається гаряча вода або пара відповідно від котельних установок, систему повітрообміну (припливно-витяжні канали), систему для зволоження повітря в камері, системи для контролю і регулювання параметрів агента сушіння. Наявність названих систем значно підвищує вартість сушильних камер, ускладнює їх ремонт і обслуговування, яке вимагає залучення висококваліфікованих спеціалістів. Таким чином, застосування таких сучасних сушильних камер для сушіння дров є економічно недоцільним. Крім того, в таких сушарках, особливо, коли теплоносієм є гаряча вода з температурою до 90 °C неможливо створити умови для форсованого режиму з температурою агента сушіння більше 90 °C [1,2,3]. В основу корисної моделі поставлена задача створення і організація випуску спеціальних сушильних установок для сушіння дров з різних порід деревини та використанням як теплоносія і сушильного агента нагрітого повітря. Суть корисної моделі пояснює креслення. Пропонована сушильна установка має теплоізольований корпус (1), середина якого по висоті розділена на дві частини, де у верхній частині з одного боку розміщено осьові вентилятори (2), а з другого боку припливний канал (4) для подачі в установку гарячого повітря від теплогенератора. В нижній частині сушарки розміщені контейнери (5), де дрова складені "насипом". Між верхньою і нижньою частинами камери розміщена суцільна перегородка (3) несправжня стеля. Також у верхній частині сушарки під стелею розміщено витяжні канали (6), в яких живий переріз регулюється за допомогою шибера (7). В протилежній від теплогенератора торцевій стіні розміщено службові двері (8), для обслуговування сушарки. Принципи роботи сушарки. Агент сушіння (пароповітряна суміш) подається вентиляторами (2), через верхню частину поперек камери. На другій стороні перегородки розміщено канал (4) подачі гарячого повітря від теплогенератора. Вздовж каналу (4) у верхній його частині знаходяться щілини, що рівномірно розподілені по довжині сушарки, через які гаряче повітря подається в сушильну установку. Форма поперечного перерізу цього каналу (4) є півкруг, що забезпечує плавне обтікання повітря з верхньої у нижню частину сушарки. Далі агент сушіння проходить через канали поміж контейнерами, де складені дрова. Потім повітря засмоктується вентиляторами з іншого бокового каналу сушильної установки. До цього бокового каналу ведуть двері, через які обслуговуючий персонал може заходити для обслуговування вентиляторів, датчиків вологості деревини та датчиків контролю за параметрами агента сушіння. Відпрацьований агент сушіння видаляється з сушарки через витяжні канали (6), в яких встановлені шибери (7). Технічна характеристика сушарки. Оптимальна кількість матеріалу, що одночасно 3 завантажується в сушарку, становить до 40 м . Теплова потужність сушарки 140 кВт. Тривалість сушіння дров 4,5 доби. Кількість камерооборотів становить (в середньому) 70 на рік. Щоб забезпечити температуру агента сушіння в сушильній установці, наприклад, 90 °C від теплогенератора гаряче повітря має мати температуру 160 °C. Для забезпечення процесу 3 нагрівання і сушіння дров необхідно в теплогенераторі спалити 10-15 м деревних відходів. Це можуть біти лісосічні відходи, відходи різних деревообробних виробництв та уживана деревина, яка вичерпала свій ресурс експлуатації. Матеріал-контейнери (5) в сушарку завантажуються через розсувні ворота за допомогою автонавантажувача. Після повного завантаження ворота сушильної установки щільно закриваються. Потрібно також за допомогою шибера щільно закрити витяжні канали і впустити гаряче повітря від теплогенератора через канал (4). Тривалість початкового нагрівання матеріалу залежить від пори року і може становити 24 години. Вологість деревини під час сушіння контролюють кондуктометричним вологоміром від датчиків-голок, що встановлені в деревину стаціонарно на весь період сушіння. Завершення процесу сушіння фіксують за середніми (по камері) показаннями вологоміра. Висушений матеріал, потрібно ще гарячим вивантажувати з камери, обов'язково, під навіс, який захищає від опадів. Завдяки таким заходам, проходить додаткове атмосферне сушіння за рахунок перепаду температури по товщині матеріалу. Джерела інформації: 1. Білей П.В., Павлюст В.М. Сушіння та захист деревини (Підручник) - Львів: Кольорове небо, 2008. - 312 с 1 UA 89812 U 5 2. Керівні технічні матеріали з технології камерного сушіння пиломатеріалів. Науково практичне видання (за ред. Білея П.В.) // Соколовський І.А., Павлюст В.М., Кунинець Є.П. Ужгород: Карпати, 2010. - 140с. 3. Білей П.В. Теоретичні основи теплової обробки і сушіння деревини. (Монографія). Коломия: Вік, 2005. - 364с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Установка для сушіння дров, що містить в теплоізольованому корпусі осьові вентилятори, які створюють циркуляцію агента сушіння, канал для підведення гарячого повітря від теплогенератора через щілини, що рівномірно розміщені у верхній частині каналу, витяжні канали для видалення відпрацьованого повітря та робочу зону, де розміщено контейнери, в яких складені насипом дрова, яка відрізняється тим, що з метою ефективного використання теплової енергії агент сушіння в сушильній установці нагрівають гарячим повітрям, що надходить в спеціально сконструйований канал, який, крім того, виконує роль обтічника для спрямування циркулюючого повітря і зменшення витрат напору, матеріал висушують завдяки передачі тепла до контейнерів від агента сушіння. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
