Пристрій для регулювання завантаженості кульового млина

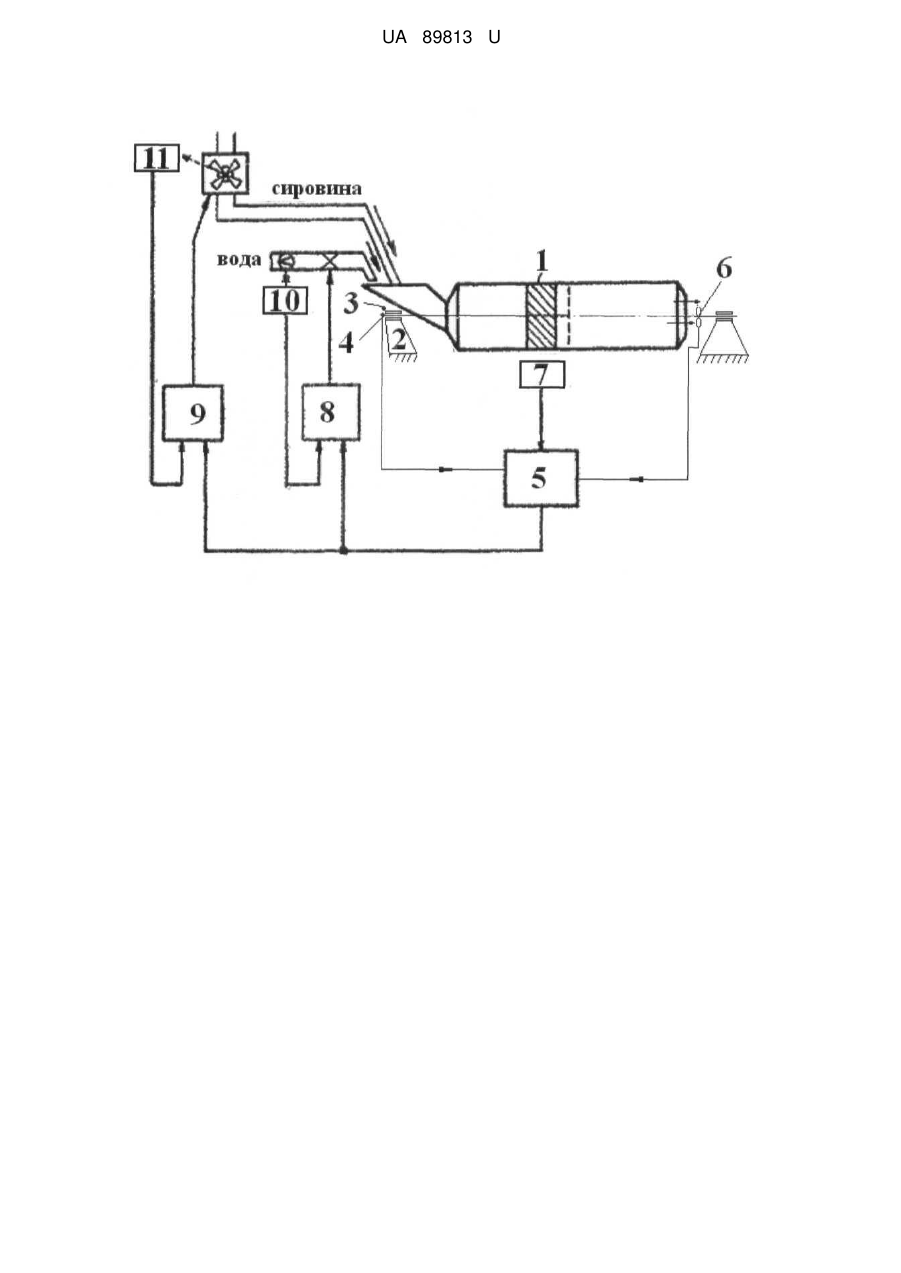

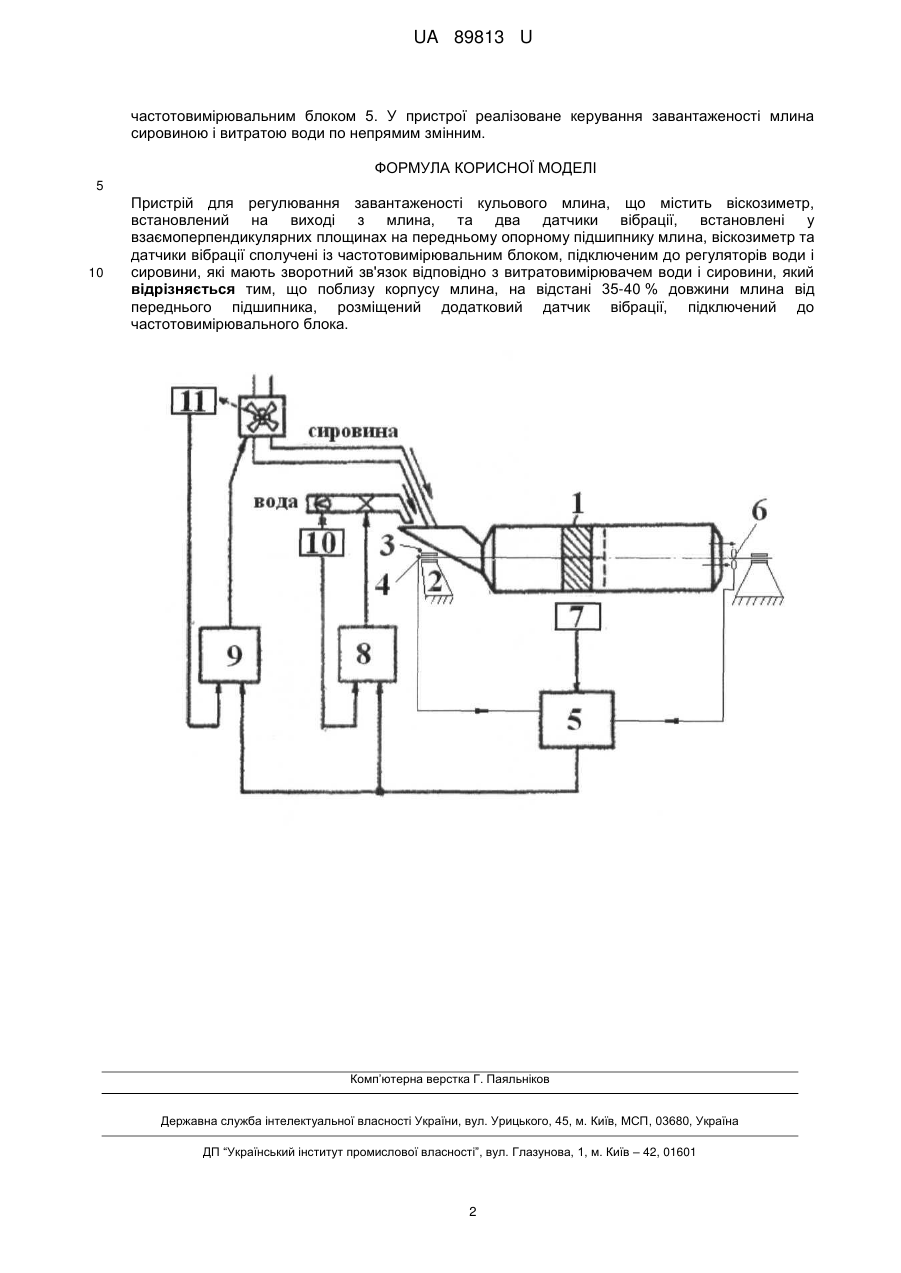

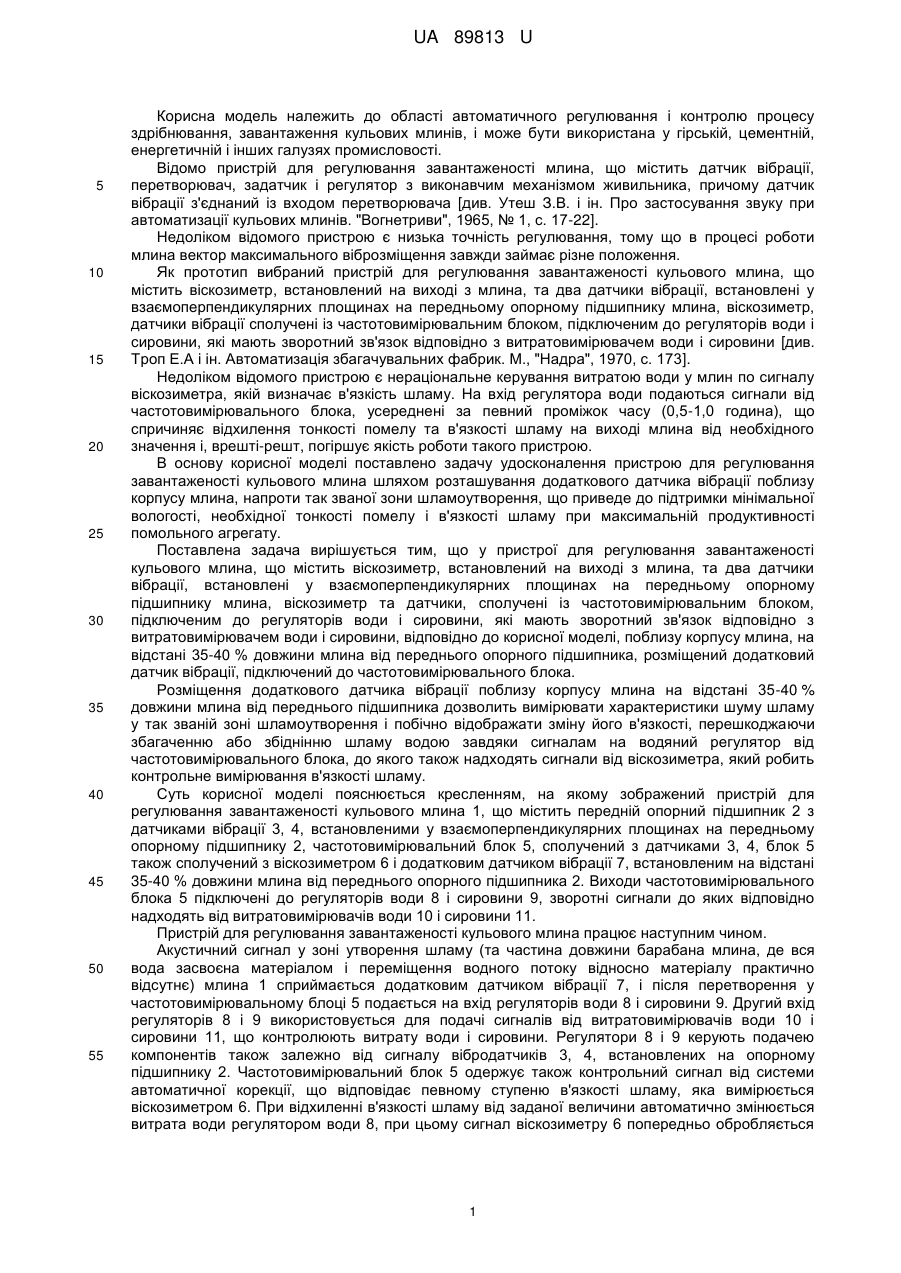

Реферат: Пристрій для регулювання завантаженості кульового млина містить віскозиметр, встановлений на виході з млина, та два датчики вібрації, встановлені у взаємоперпендикулярних площинах на передньому опорному підшипнику млина, віскозиметр та датчики вібрації сполучені із частотовимірювальним блоком, підключеним до регуляторів води і сировини, які мають зворотний зв'язок відповідно з витратовимірювачем води і сировини. Поблизу корпусу млина, на відстані 35-40 % довжини млина від переднього підшипника, розміщений додатковий датчик вібрації, підключений до частотовимірювального блока. UA 89813 U (54) ПРИСТРІЙ ДЛЯ РЕГУЛЮВАННЯ ЗАВАНТАЖЕНОСТІ КУЛЬОВОГО МЛИНА UA 89813 U UA 89813 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області автоматичного регулювання і контролю процесу здрібнювання, завантаження кульових млинів, і може бути використана у гірській, цементній, енергетичній і інших галузях промисловості. Відомо пристрій для регулювання завантаженості млина, що містить датчик вібрації, перетворювач, задатчик і регулятор з виконавчим механізмом живильника, причому датчик вібрації з'єднаний із входом перетворювача [див. Утеш З.В. і ін. Про застосування звуку при автоматизації кульових млинів. "Вогнетриви", 1965, № 1, с. 17-22]. Недоліком відомого пристрою є низька точність регулювання, тому що в процесі роботи млина вектор максимального віброзміщення завжди займає різне положення. Як прототип вибраний пристрій для регулювання завантаженості кульового млина, що містить віскозиметр, встановлений на виході з млина, та два датчики вібрації, встановлені у взаємоперпендикулярних площинах на передньому опорному підшипнику млина, віскозиметр, датчики вібрації сполучені із частотовимірювальним блоком, підключеним до регуляторів води і сировини, які мають зворотний зв'язок відповідно з витратовимірювачем води і сировини [див. Троп Е.А і ін. Автоматизація збагачувальних фабрик. М., "Надра", 1970, с. 173]. Недоліком відомого пристрою є нераціональне керування витратою води у млин по сигналу віскозиметра, якій визначає в'язкість шламу. На вхід регулятора води подаються сигнали від частотовимірювального блока, усереднені за певний проміжок часу (0,5-1,0 година), що спричиняє відхилення тонкості помелу та в'язкості шламу на виході млина від необхідного значення і, врешті-решт, погіршує якість роботи такого пристрою. В основу корисної моделі поставлено задачу удосконалення пристрою для регулювання завантаженості кульового млина шляхом розташування додаткового датчика вібрації поблизу корпусу млина, напроти так званої зони шламоутворення, що приведе до підтримки мінімальної вологості, необхідної тонкості помелу і в'язкості шламу при максимальній продуктивності помольного агрегату. Поставлена задача вирішується тим, що у пристрої для регулювання завантаженості кульового млина, що містить віскозиметр, встановлений на виході з млина, та два датчики вібрації, встановлені у взаємоперпендикулярних площинах на передньому опорному підшипнику млина, віскозиметр та датчики, сполучені із частотовимірювальним блоком, підключеним до регуляторів води і сировини, які мають зворотний зв'язок відповідно з витратовимірювачем води і сировини, відповідно до корисної моделі, поблизу корпусу млина, на відстані 35-40 % довжини млина від переднього опорного підшипника, розміщений додатковий датчик вібрації, підключений до частотовимірювального блока. Розміщення додаткового датчика вібрації поблизу корпусу млина на відстані 35-40 % довжини млина від переднього підшипника дозволить вимірювати характеристики шуму шламу у так званій зоні шламоутворення і побічно відображати зміну його в'язкості, перешкоджаючи збагаченню або збіднінню шламу водою завдяки сигналам на водяний регулятор від частотовимірювального блока, до якого також надходять сигнали від віскозиметра, який робить контрольне вимірювання в'язкості шламу. Суть корисної моделі пояснюється кресленням, на якому зображений пристрій для регулювання завантаженості кульового млина 1, що містить передній опорний підшипник 2 з датчиками вібрації 3, 4, встановленими у взаємоперпендикулярних площинах на передньому опорному підшипнику 2, частотовимірювальний блок 5, сполучений з датчиками 3, 4, блок 5 також сполучений з віскозиметром 6 і додатковим датчиком вібрації 7, встановленим на відстані 35-40 % довжини млина від переднього опорного підшипника 2. Виходи частотовимірювального блока 5 підключені до регуляторів води 8 і сировини 9, зворотні сигнали до яких відповіднонадходять від витратовимірювачів води 10 і сировини 11. Пристрій для регулювання завантаженості кульового млина працює наступним чином. Акустичний сигнал у зоні утворення шламу (та частина довжини барабана млина, де вся вода засвоєна матеріалом і переміщення водного потоку відносно матеріалу практично відсутнє) млина 1 сприймається додатковим датчиком вібрації 7, і після перетворення у частотовимірювальному блоці 5 подається на вхід регуляторів води 8 і сировини 9. Другий вхід регуляторів 8 і 9 використовується для подачі сигналів від витратовимірювачів води 10 і сировини 11, що контролюють витрату води і сировини. Регулятори 8 і 9 керують подачею компонентів також залежно від сигналу вібродатчиків 3, 4, встановлених на опорному підшипнику 2. Частотовимірювальний блок 5 одержує також контрольний сигнал від системи автоматичної корекції, що відповідає певному ступеню в'язкості шламу, яка вимірюється віскозиметром 6. При відхиленні в'язкості шламу від заданої величини автоматично змінюється витрата води регулятором води 8, при цьому сигнал віскозиметру 6 попередньо обробляється 1 UA 89813 U частотовимірювальним блоком 5. У пристрої реалізоване керування завантаженості млина сировиною і витратою води по непрямим змінним. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для регулювання завантаженості кульового млина, що містить віскозиметр, встановлений на виході з млина, та два датчики вібрації, встановлені у взаємоперпендикулярних площинах на передньому опорному підшипнику млина, віскозиметр та датчики вібрації сполучені із частотовимірювальним блоком, підключеним до регуляторів води і сировини, які мають зворотний зв'язок відповідно з витратовимірювачем води і сировини, який відрізняється тим, що поблизу корпусу млина, на відстані 35-40 % довжини млина від переднього підшипника, розміщений додатковий датчик вібрації, підключений до частотовимірювального блока. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
