Фільтр

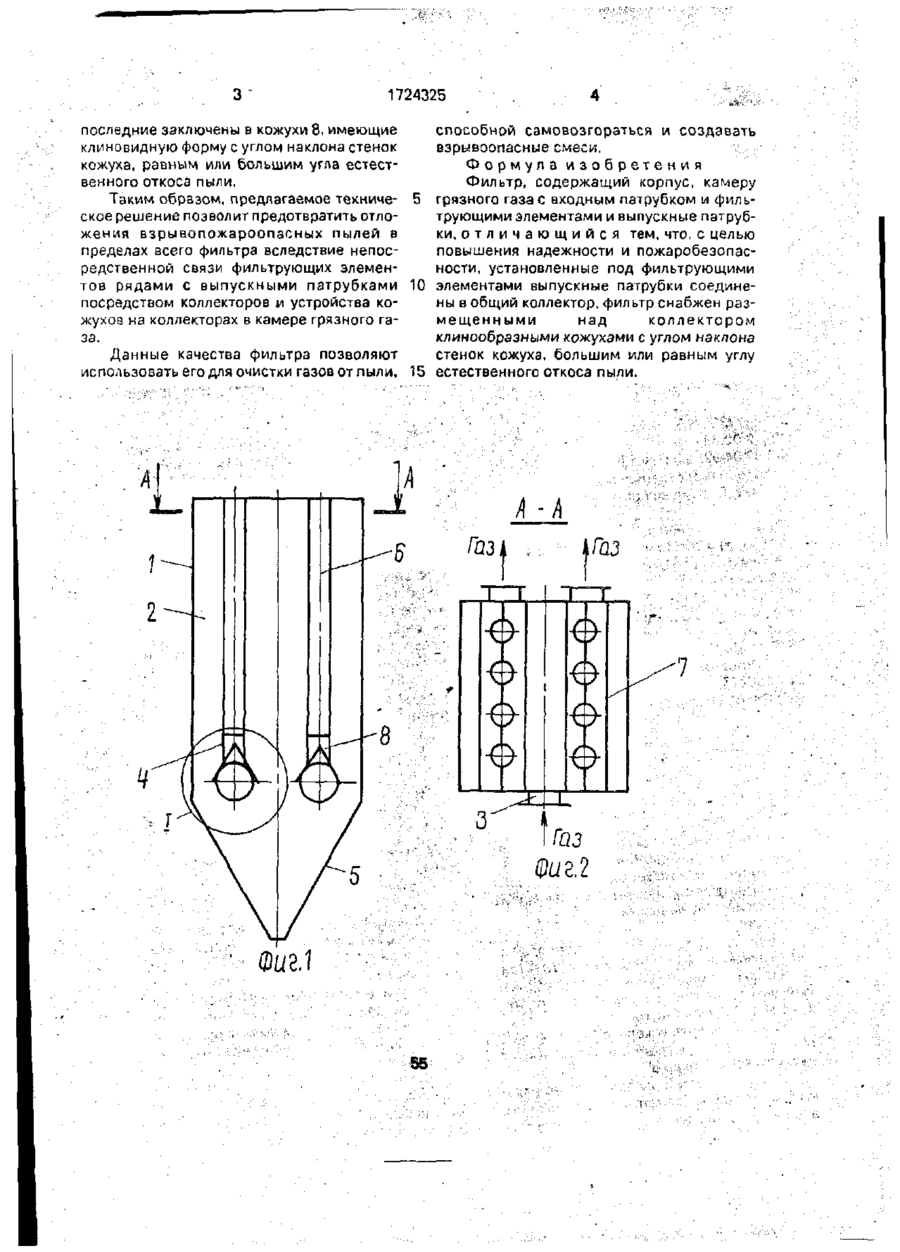

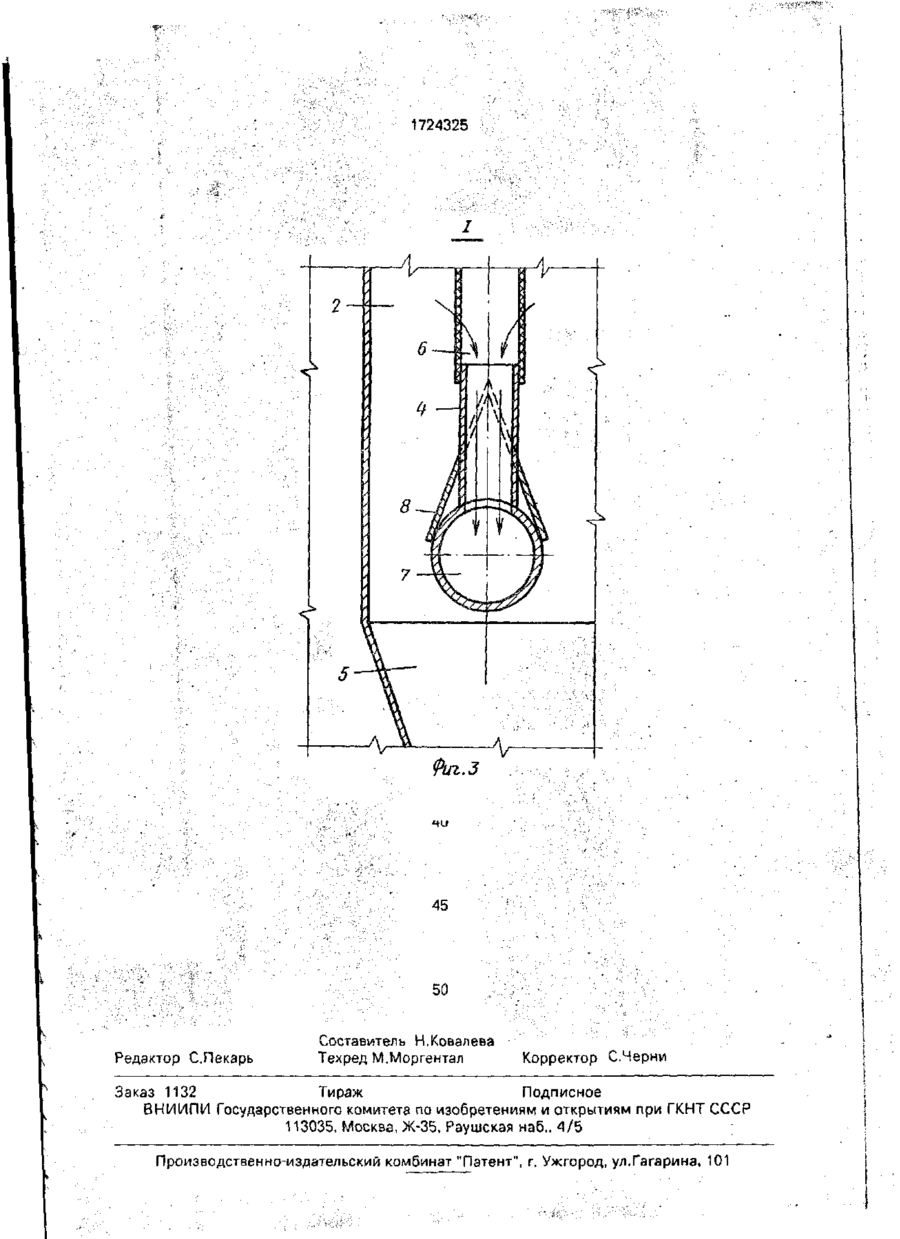

Изобретение относится к технике очистки газов от пылей, способных самовозгораться и взрываться, и может быть использовано в различных отраслях промышленности, а его использование позволяет повысить надежность и пожаробезопасность работы фильтра. Фильтрующие элементы посредством коллекторов связаны с выпускными патрубками, при этом постоянное движение газов в коллекторах не дает возможности отлагаться в них проскоку пыли. Отяоженме пыли ка коллекторах исключается благодаря тому, что последние заключены в клинообразные кожухи с углом наклона стенок кожуха, большим или равным углу естественного откоса пыли. 3 ил. Изобретение относится к технике очистки газов от пыл ей, способных самовозгораться и взрываться, и может быть использовано в металлургической, энергетической и других отраслях промышленности. ные с коллекторами 7 через выпускные патрубки А Коллекторы 7 заключены в клинообразные кожухи 8. Фильтр работает следующим образом. Запыленный газ через входной патрубок 3 корпуса 1 поступает в камеру 2 грязного газа и распределяется по фильтрующим рукавам 6. Проходя через фильтрующие рукава, газ очишается. Очищенный газ с проскоком пыли через коллектора 7 и выпускные патрубки 4 выводится из фильтра. Осевшая на фильтрующих рукавах пыль после их регенерации попадает з бункер 5, откуда выводится из фильтра. При этом она не оседает на коллекторах в силу того, что Цель изобретения - повышение надежности и пожаробезопасной работы фильтра На фиг. 1 представлен фильтр, продольный разрез; на фиг. 2 - разрез А-А на фиг, 1; на фиг. 3 - узел I на фиг. 1. Фильтр содержит корпус 1 с камерой 2 грязного газа, с входным 3 и выпускными 4 патрубками и бункер 5. Внутри камеры 2 расположенные рядами фильтрующие элементы 6, выполненные в виде рукавов, непосредственно связан 1724325 последние заключены в кожухи 8, имеющие способной самовозгораться w создавать клиновидную форму с углом наклона стенок взрывоопасные смеси. кожуха, равным или большим угла естестФормула изобретения венного откоса пыли. Фильтр, содержащий корпус, камеру грязного газа с входным патрубком и фильТаким образом, предлагаемое техничетрующими элементами и выпускные патрубское решение позволит предотвратить отлоки, о т л и ч а ю щ и й с я тем, что, с целью жения взрывопожароопасных пылей в повышения надежности и пожаробезопаспределах всего фильтра вследствие непосности, установленные под фильтрующими редственной связи фильтрующих элементов рядами с выпускными патрубками 10 элементами выпускные патрубки соединены в общий коллектор, фильтр снабжен разпосредством коллекторов и устройства комещенными над коллектором жухов на коллекторах в камере грязного газа. клинообразными кожухами с углом наклона стенок кожуха, большим или равным углу Данные качества фильтра позволяют использовать его для очистки газов от пыли, 15 естественного откоса пыли. А -к Газ 55 1724325 Фиг.З 45 50 Редактор С.Пекарь Составитель Н.Ковалева Техред М.Моргентал Корректор С.Черни Заказ 1132 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
