Пристрій для газового опалення

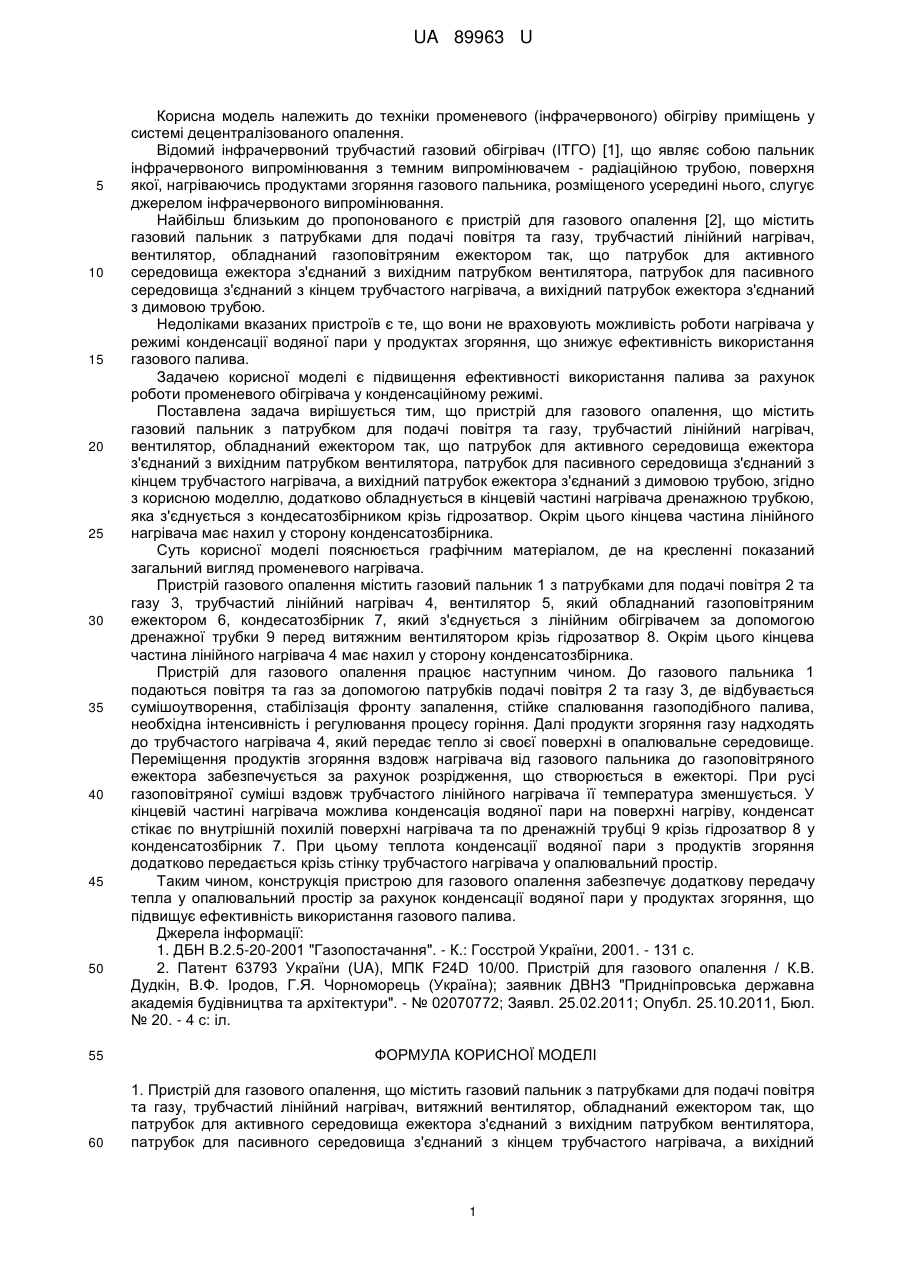

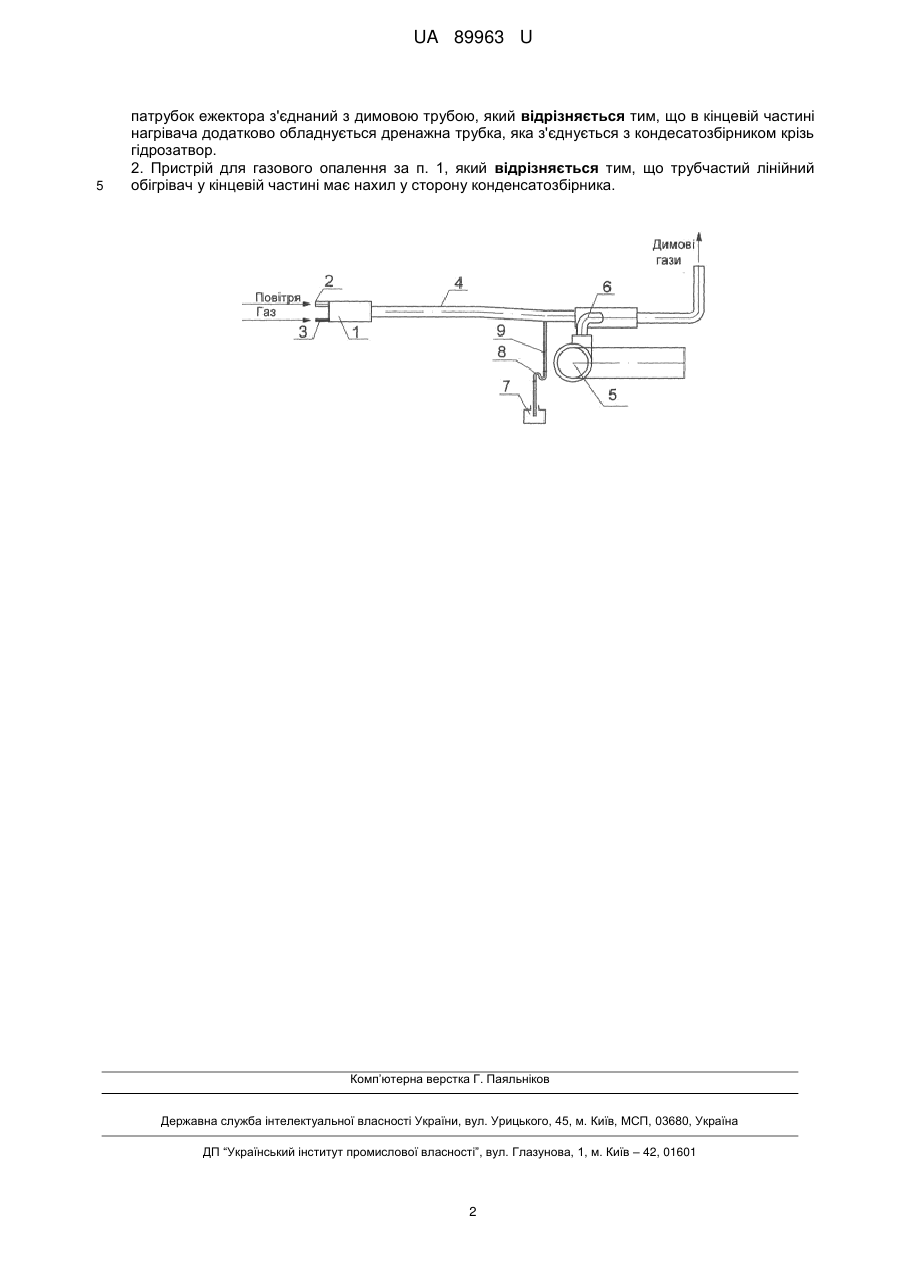

Реферат: Пристрій для газового опалення містить газовий пальник з патрубками для подачі повітря та газу, трубчастий лінійний нагрівач, витяжний вентилятор, обладнаний ежектором. Патрубок для активного середовища ежектора з'єднаний з вихідним патрубком вентилятора, патрубок для пасивного середовища з'єднаний з кінцем трубчастого нагрівача, а вихідний патрубок ежектора з'єднаний з димовою трубою. В кінцевій частині нагрівача додатково обладнується дренажна трубка, яка з'єднується з кондесатозбірником крізь гідрозатвор. UA 89963 U (12) UA 89963 U UA 89963 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки променевого (інфрачервоного) обігріву приміщень у системі децентралізованого опалення. Відомий інфрачервоний трубчастий газовий обігрівач (ІТГО) [1], що являє собою пальник інфрачервоного випромінювання з темним випромінювачем - радіаційною трубою, поверхня якої, нагріваючись продуктами згоряння газового пальника, розміщеного усередині нього, слугує джерелом інфрачервоного випромінювання. Найбільш близьким до пропонованого є пристрій для газового опалення [2], що містить газовий пальник з патрубками для подачі повітря та газу, трубчастий лінійний нагрівач, вентилятор, обладнаний газоповітряним ежектором так, що патрубок для активного середовища ежектора з'єднаний з вихідним патрубком вентилятора, патрубок для пасивного середовища з'єднаний з кінцем трубчастого нагрівача, а вихідний патрубок ежектора з'єднаний з димовою трубою. Недоліками вказаних пристроїв є те, що вони не враховують можливість роботи нагрівача у режимі конденсації водяної пари у продуктах згоряння, що знижує ефективність використання газового палива. Задачею корисної моделі є підвищення ефективності використання палива за рахунок роботи променевого обігрівача у конденсаційному режимі. Поставлена задача вирішується тим, що пристрій для газового опалення, що містить газовий пальник з патрубком для подачі повітря та газу, трубчастий лінійний нагрівач, вентилятор, обладнаний ежектором так, що патрубок для активного середовища ежектора з'єднаний з вихідним патрубком вентилятора, патрубок для пасивного середовища з'єднаний з кінцем трубчастого нагрівача, а вихідний патрубок ежектора з'єднаний з димовою трубою, згідно з корисною моделлю, додатково обладнується в кінцевій частині нагрівача дренажною трубкою, яка з'єднується з кондесатозбірником крізь гідрозатвор. Окрім цього кінцева частина лінійного нагрівача має нахил у сторону конденсатозбірника. Суть корисної моделі пояснюється графічним матеріалом, де на кресленні показаний загальний вигляд променевого нагрівача. Пристрій газового опалення містить газовий пальник 1 з патрубками для подачі повітря 2 та газу 3, трубчастий лінійний нагрівач 4, вентилятор 5, який обладнаний газоповітряним ежектором 6, кондесатозбірник 7, який з'єднується з лінійним обігрівачем за допомогою дренажної трубки 9 перед витяжним вентилятором крізь гідрозатвор 8. Окрім цього кінцева частина лінійного нагрівача 4 має нахил у сторону конденсатозбірника. Пристрій для газового опалення працює наступним чином. До газового пальника 1 подаються повітря та газ за допомогою патрубків подачі повітря 2 та газу 3, де відбувається сумішоутворення, стабілізація фронту запалення, стійке спалювання газоподібного палива, необхідна інтенсивність і регулювання процесу горіння. Далі продукти згоряння газу надходять до трубчастого нагрівача 4, який передає тепло зі своєї поверхні в опалювальне середовище. Переміщення продуктів згоряння вздовж нагрівача від газового пальника до газоповітряного ежектора забезпечується за рахунок розрідження, що створюється в ежекторі. При русі газоповітряної суміші вздовж трубчастого лінійного нагрівача її температура зменшується. У кінцевій частині нагрівача можлива конденсація водяної пари на поверхні нагріву, конденсат стікає по внутрішній похилій поверхні нагрівача та по дренажній трубці 9 крізь гідрозатвор 8 у конденсатозбірник 7. При цьому теплота конденсації водяної пари з продуктів згоряння додатково передається крізь стінку трубчастого нагрівача у опалювальний простір. Таким чином, конструкція пристрою для газового опалення забезпечує додаткову передачу тепла у опалювальний простір за рахунок конденсації водяної пари у продуктах згоряння, що підвищує ефективність використання газового палива. Джерела інформації: 1. ДБН В.2.5-20-2001 "Газопостачання". - К.: Госстрой України, 2001. - 131 с. 2. Патент 63793 України (UA), МПК F24D 10/00. Пристрій для газовогоопалення / К.В. Дудкін, В.Ф. Іродов, Г.Я. Чорноморець (Україна); заявник ДВНЗ "Придніпровська державна академія будівництва та архітектури". - № 02070772; Заявл. 25.02.2011; Опубл. 25.10.2011, Бюл. № 20. - 4 с: іл. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для газового опалення, що містить газовий пальник з патрубками для подачі повітря та газу, трубчастий лінійний нагрівач, витяжний вентилятор, обладнаний ежектором так, що патрубок для активного середовища ежектора з'єднаний з вихідним патрубком вентилятора, патрубок для пасивного середовища з'єднаний з кінцем трубчастого нагрівача, а вихідний 1 UA 89963 U 5 патрубок ежектора з'єднаний з димовою трубою, який відрізняється тим, що в кінцевій частині нагрівача додатково обладнується дренажна трубка, яка з'єднується з кондесатозбірником крізь гідрозатвор. 2. Пристрій для газового опалення за п. 1, який відрізняється тим, що трубчастий лінійний обігрівач у кінцевій частині має нахил у сторону конденсатозбірника. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
