Система повітряно-променевого опалення

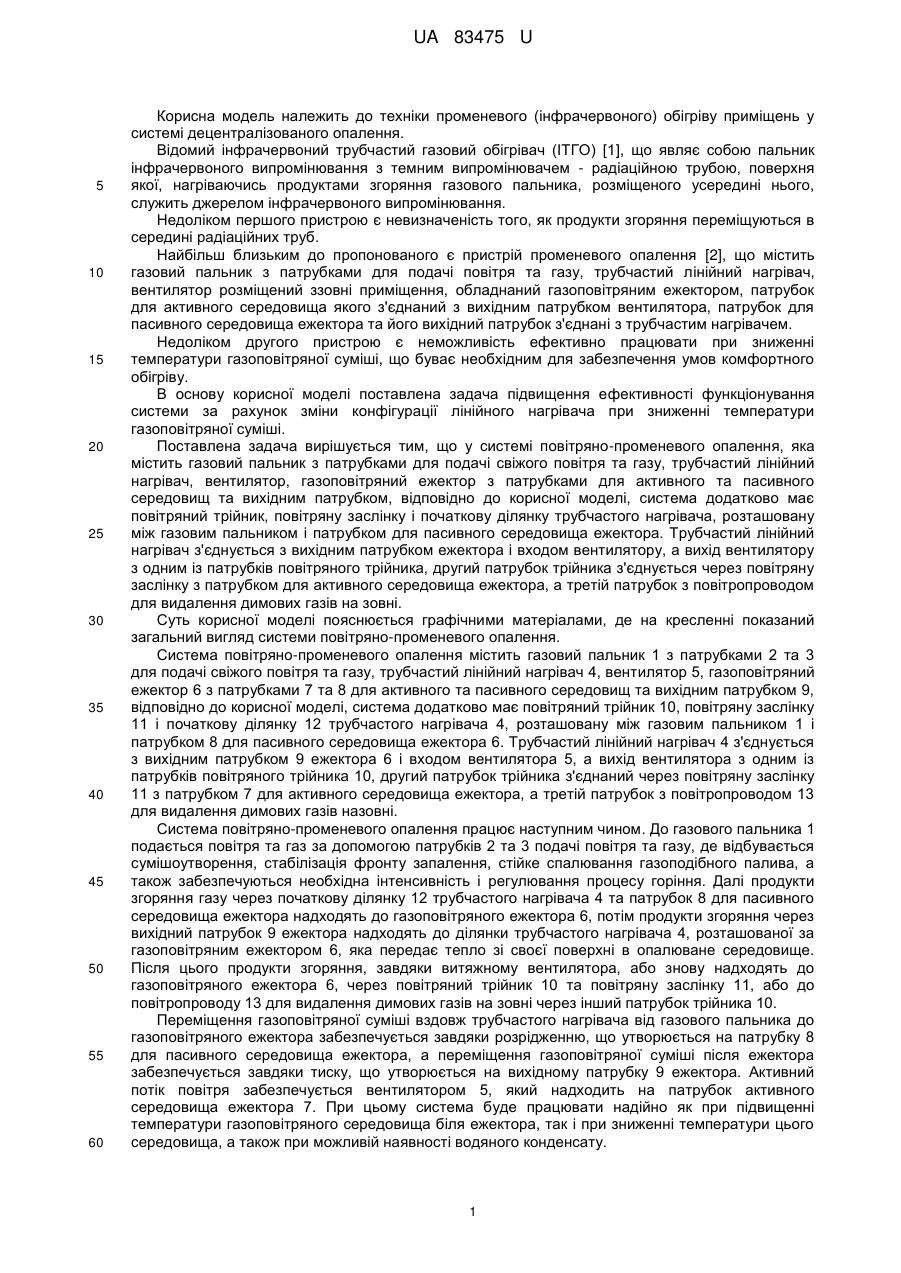

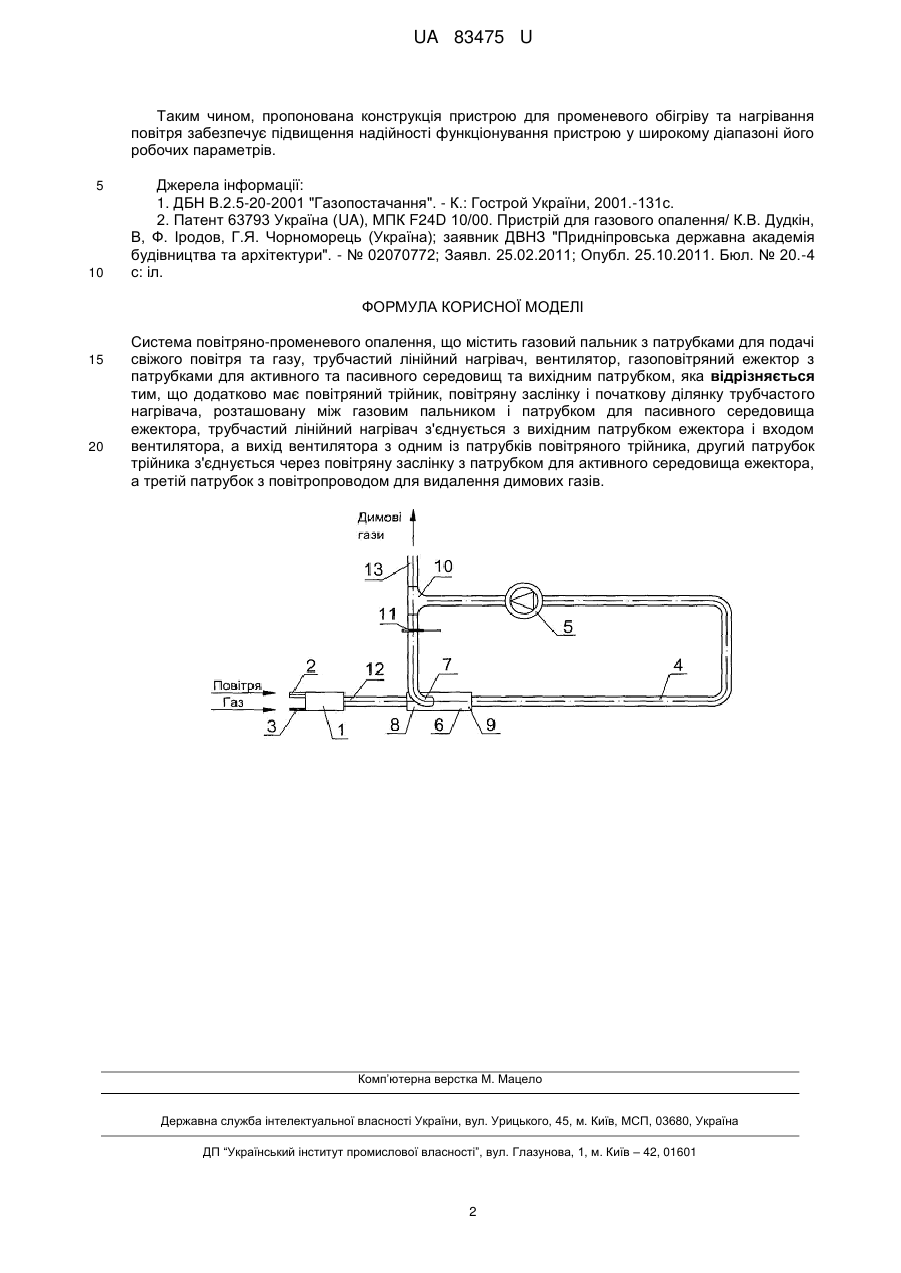

Реферат: Система повітряно-променевого опалення містить газовий пальник з патрубками для подачі свіжого повітря та газу, трубчастий лінійний нагрівач, вентилятор, газоповітряний ежектор з патрубками для активного та пасивного середовищ та вихідним патрубком. Додатково має повітряний трійник, повітряну заслінку і початкову ділянку трубчастого нагрівача, розташовану між газовим пальником і патрубком для пасивного середовища ежектора, трубчастий лінійний нагрівач з'єднується з вихідним патрубком ежектора і входом вентилятору, а вихід вентилятора з одним із патрубків повітряного трійника, другий патрубок трійника з'єднується через повітряну заслінку з патрубком для активного середовища ежектора, а третій патрубок з повітропроводом для видалення димових газів. UA 83475 U (12) UA 83475 U UA 83475 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки променевого (інфрачервоного) обігріву приміщень у системі децентралізованого опалення. Відомий інфрачервоний трубчастий газовий обігрівач (ІТГО) [1], що являє собою пальник інфрачервоного випромінювання з темним випромінювачем - радіаційною трубою, поверхня якої, нагріваючись продуктами згоряння газового пальника, розміщеного усередині нього, служить джерелом інфрачервоного випромінювання. Недоліком першого пристрою є невизначеність того, як продукти згоряння переміщуються в середині радіаційних труб. Найбільш близьким до пропонованого є пристрій променевого опалення [2], що містить газовий пальник з патрубками для подачі повітря та газу, трубчастий лінійний нагрівач, вентилятор розміщений ззовні приміщення, обладнаний газоповітряним ежектором, патрубок для активного середовища якого з'єднаний з вихідним патрубком вентилятора, патрубок для пасивного середовища ежектора та його вихідний патрубок з'єднані з трубчастим нагрівачем. Недоліком другого пристрою є неможливість ефективно працювати при зниженні температури газоповітряної суміші, що буває необхідним для забезпечення умов комфортного обігріву. В основу корисної моделі поставлена задача підвищення ефективності функціонування системи за рахунок зміни конфігурації лінійного нагрівача при зниженні температури газоповітряної суміші. Поставлена задача вирішується тим, що у системі повітряно-променевого опалення, яка містить газовий пальник з патрубками для подачі свіжого повітря та газу, трубчастий лінійний нагрівач, вентилятор, газоповітряний ежектор з патрубками для активного та пасивного середовищ та вихідним патрубком, відповідно до корисної моделі, система додатково має повітряний трійник, повітряну заслінку і початкову ділянку трубчастого нагрівача, розташовану між газовим пальником і патрубком для пасивного середовища ежектора. Трубчастий лінійний нагрівач з'єднується з вихідним патрубком ежектора і входом вентилятору, а вихід вентилятору з одним із патрубків повітряного трійника, другий патрубок трійника з'єднується через повітряну заслінку з патрубком для активного середовища ежектора, а третій патрубок з повітропроводом для видалення димових газів на зовні. Суть корисної моделі пояснюється графічними матеріалами, де на кресленні показаний загальний вигляд системи повітряно-променевого опалення. Система повітряно-променевого опалення містить газовий пальник 1 з патрубками 2 та 3 для подачі свіжого повітря та газу, трубчастий лінійний нагрівач 4, вентилятор 5, газоповітряний ежектор 6 з патрубками 7 та 8 для активного та пасивного середовищ та вихідним патрубком 9, відповідно до корисної моделі, система додатково має повітряний трійник 10, повітряну заслінку 11 і початкову ділянку 12 трубчастого нагрівача 4, розташовану між газовим пальником 1 і патрубком 8 для пасивного середовища ежектора 6. Трубчастий лінійний нагрівач 4 з'єднується з вихідним патрубком 9 ежектора 6 і входом вентилятора 5, а вихід вентилятора з одним із патрубків повітряного трійника 10, другий патрубок трійника з'єднаний через повітряну заслінку 11 з патрубком 7 для активного середовища ежектора, а третій патрубок з повітропроводом 13 для видалення димових газів назовні. Система повітряно-променевого опалення працює наступним чином. До газового пальника 1 подається повітря та газ за допомогою патрубків 2 та 3 подачі повітря та газу, де відбувається сумішоутворення, стабілізація фронту запалення, стійке спалювання газоподібного палива, а також забезпечуються необхідна інтенсивність і регулювання процесу горіння. Далі продукти згоряння газу через початкову ділянку 12 трубчастого нагрівача 4 та патрубок 8 для пасивного середовища ежектора надходять до газоповітряного ежектора 6, потім продукти згоряння через вихідний патрубок 9 ежектора надходять до ділянки трубчастого нагрівача 4, розташованої за газоповітряним ежектором 6, яка передає тепло зі своєї поверхні в опалюване середовище. Після цього продукти згоряння, завдяки витяжному вентилятора, або знову надходять до газоповітряного ежектора 6, через повітряний трійник 10 та повітряну заслінку 11, або до повітропроводу 13 для видалення димових газів на зовні через інший патрубок трійника 10. Переміщення газоповітряної суміші вздовж трубчастого нагрівача від газового пальника до газоповітряного ежектора забезпечується завдяки розрідженню, що утворюється на патрубку 8 для пасивного середовища ежектора, а переміщення газоповітряної суміші після ежектора забезпечується завдяки тиску, що утворюється на вихідному патрубку 9 ежектора. Активний потік повітря забезпечується вентилятором 5, який надходить на патрубок активного середовища ежектора 7. При цьому система буде працювати надійно як при підвищенні температури газоповітряного середовища біля ежектора, так і при зниженні температури цього середовища, а також при можливій наявності водяного конденсату. 1 UA 83475 U Таким чином, пропонована конструкція пристрою для променевого обігріву та нагрівання повітря забезпечує підвищення надійності функціонування пристрою у широкому діапазоні його робочих параметрів. 5 10 Джерела інформації: 1. ДБН В.2.5-20-2001 "Газопостачання". - К.: Гострой України, 2001.-131с. 2. Патент 63793 Україна (UA), МПК F24D 10/00. Пристрій для газового опалення/ К.В. Дудкін, В, Ф. Іродов, Г.Я. Чорноморець (Україна); заявник ДВНЗ "Придніпровська державна академія будівництва та архітектури". - № 02070772; Заявл. 25.02.2011; Опубл. 25.10.2011. Бюл. № 20.-4 с: іл. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Система повітряно-променевого опалення, що містить газовий пальник з патрубками для подачі свіжого повітря та газу, трубчастий лінійний нагрівач, вентилятор, газоповітряний ежектор з патрубками для активного та пасивного середовищ та вихідним патрубком, яка відрізняється тим, що додатково має повітряний трійник, повітряну заслінку і початкову ділянку трубчастого нагрівача, розташовану між газовим пальником і патрубком для пасивного середовища ежектора, трубчастий лінійний нагрівач з'єднується з вихідним патрубком ежектора і входом вентилятора, а вихід вентилятора з одним із патрубків повітряного трійника, другий патрубок трійника з'єднується через повітряну заслінку з патрубком для активного середовища ежектора, а третій патрубок з повітропроводом для видалення димових газів. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
