Кожухотрубний теплообмінник

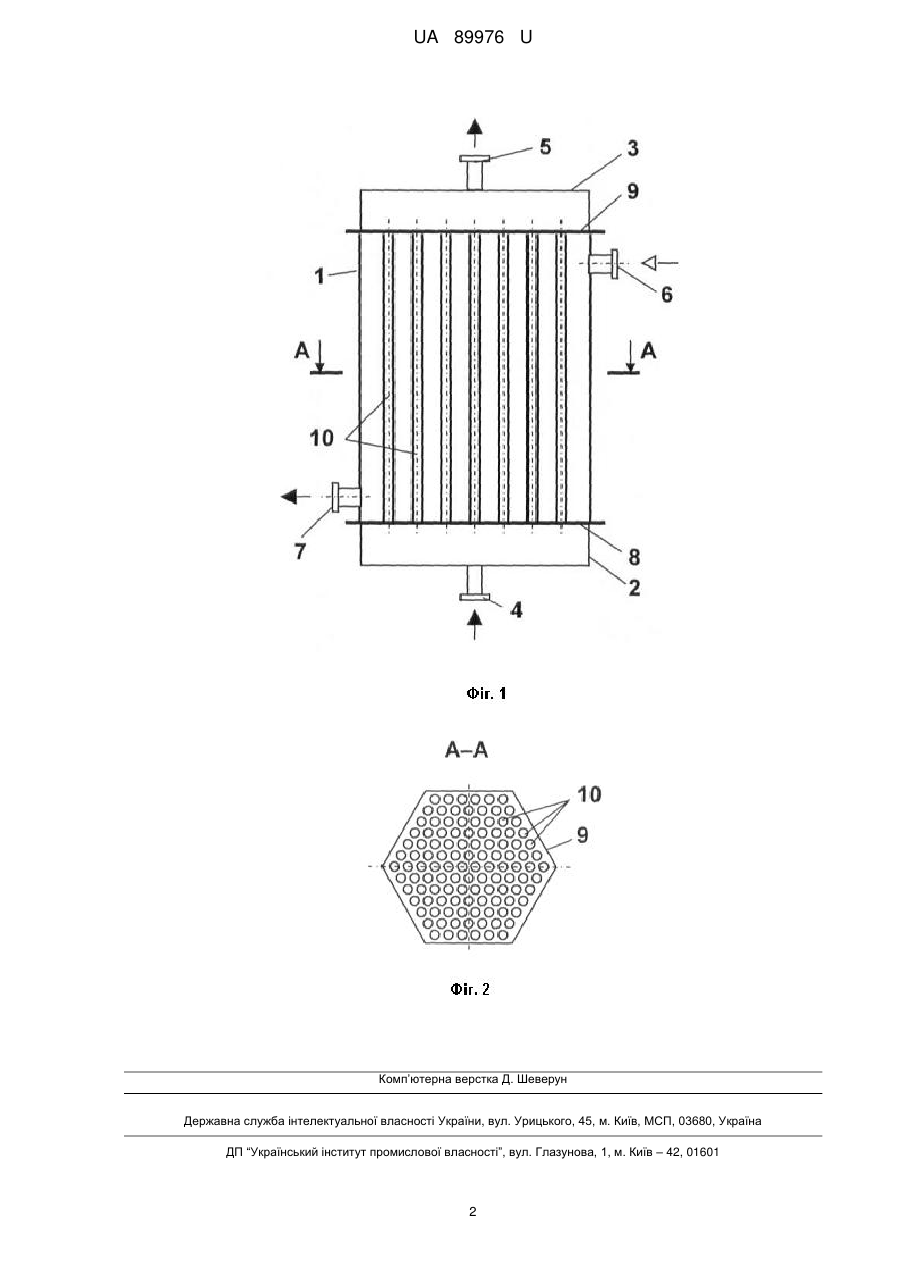

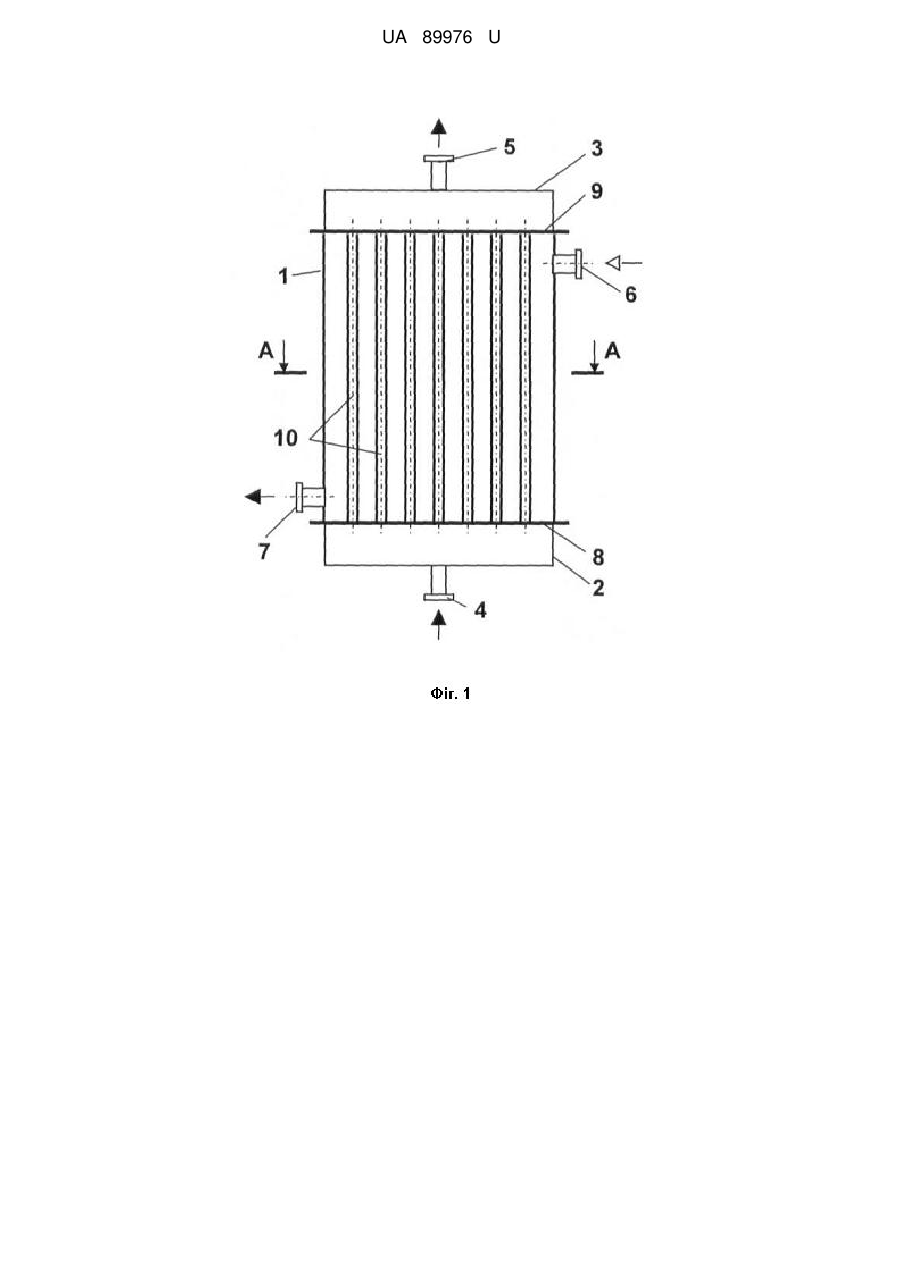

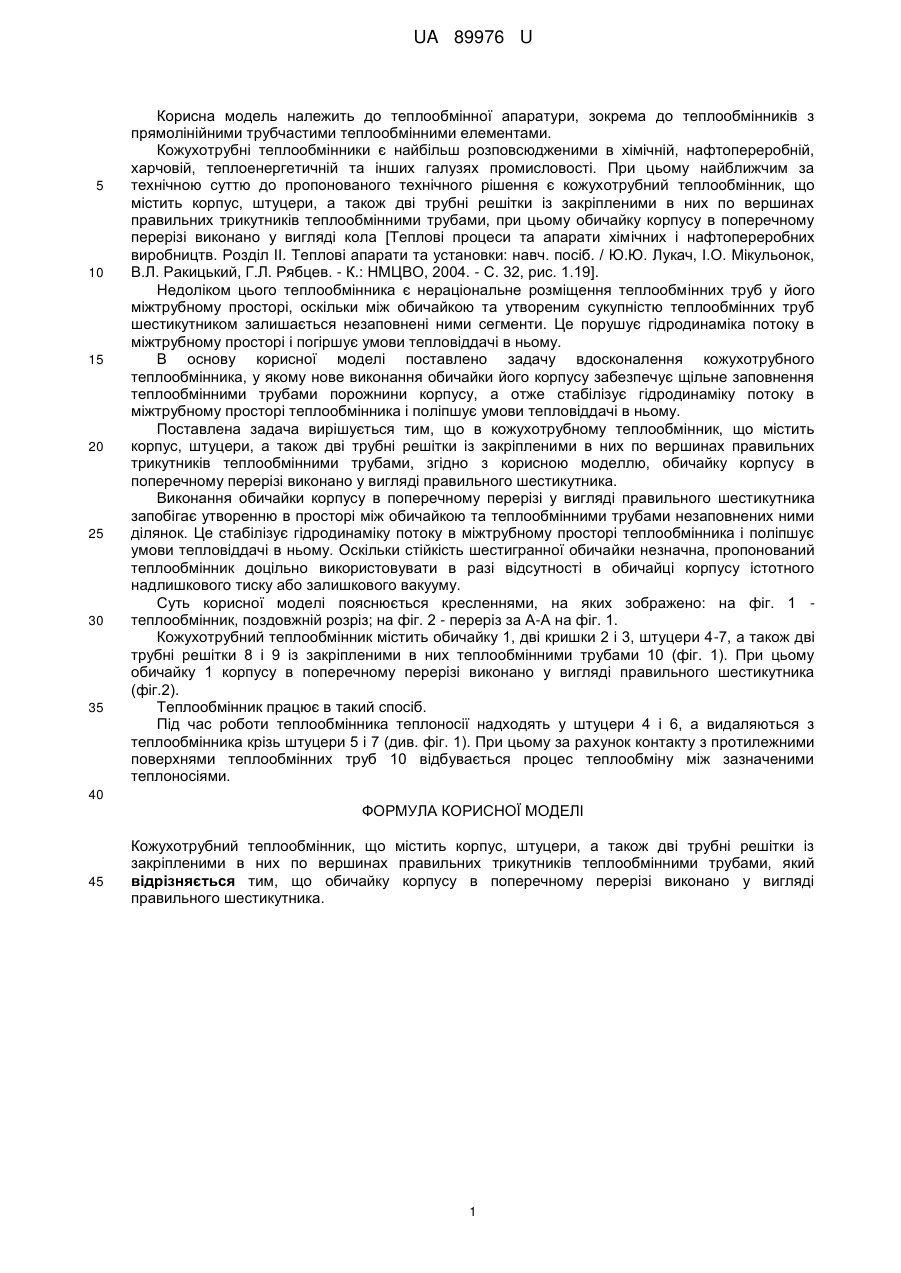

Реферат: Кожухотрубний теплообмінник містить корпус, штуцери, а також дві трубні решітки із закріпленими в них по вершинах правильних трикутників теплообмінними трубами. Обичайку корпусу в поперечному перерізі виконано у вигляді правильного шестикутника. UA 89976 U (12) UA 89976 U UA 89976 U 5 10 15 20 25 30 35 Корисна модель належить до теплообмінної апаратури, зокрема до теплообмінників з прямолінійними трубчастими теплообмінними елементами. Кожухотрубні теплообмінники є найбільш розповсюдженими в хімічній, нафтопереробній, харчовій, теплоенергетичній та інших галузях промисловості. При цьому найближчим за технічною суттю до пропонованого технічного рішення є кожухотрубний теплообмінник, що містить корпус, штуцери, а також дві трубні решітки із закріпленими в них по вершинах правильних трикутників теплообмінними трубами, при цьому обичайку корпусу в поперечному перерізі виконано у вигляді кола [Теплові процеси та апарати хімічних і нафтопереробних виробництв. Розділ II. Теплові апарати та установки: навч. посіб. / Ю.Ю. Лукач, І.О. Мікульонок, В.Л. Ракицький, Г.Л. Рябцев. - К.: НМЦВО, 2004. - С. 32, рис. 1.19]. Недоліком цього теплообмінника є нераціональне розміщення теплообмінних труб у його міжтрубному просторі, оскільки між обичайкою та утвореним сукупністю теплообмінних труб шестикутником залишається незаповнені ними сегменти. Це порушує гідродинаміка потоку в міжтрубному просторі і погіршує умови тепловіддачі в ньому. В основу корисної моделі поставлено задачу вдосконалення кожухотрубного теплообмінника, у якому нове виконання обичайки його корпусу забезпечує щільне заповнення теплообмінними трубами порожнини корпусу, а отже стабілізує гідродинаміку потоку в міжтрубному просторі теплообмінника і поліпшує умови тепловіддачі в ньому. Поставлена задача вирішується тим, що в кожухотрубному теплообмінник, що містить корпус, штуцери, а також дві трубні решітки із закріпленими в них по вершинах правильних трикутників теплообмінними трубами, згідно з корисною моделлю, обичайку корпусу в поперечному перерізі виконано у вигляді правильного шестикутника. Виконання обичайки корпусу в поперечному перерізі у вигляді правильного шестикутника запобігає утворенню в просторі між обичайкою та теплообмінними трубами незаповнених ними ділянок. Це стабілізує гідродинаміку потоку в міжтрубному просторі теплообмінника і поліпшує умови тепловіддачі в ньому. Оскільки стійкість шестигранної обичайки незначна, пропонований теплообмінник доцільно використовувати в разі відсутності в обичайці корпусу істотного надлишкового тиску або залишкового вакууму. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 теплообмінник, поздовжній розріз; на фіг. 2 - переріз за А-А на фіг. 1. Кожухотрубний теплообмінник містить обичайку 1, дві кришки 2 і 3, штуцери 4-7, а також дві трубні решітки 8 і 9 із закріпленими в них теплообмінними трубами 10 (фіг. 1). При цьому обичайку 1 корпусу в поперечному перерізі виконано у вигляді правильного шестикутника (фіг.2). Теплообмінник працює в такий спосіб. Під час роботи теплообмінника теплоносії надходять у штуцери 4 і 6, а видаляються з теплообмінника крізь штуцери 5 і 7 (див. фіг. 1). При цьому за рахунок контакту з протилежними поверхнями теплообмінних труб 10 відбувається процес теплообміну між зазначеними теплоносіями. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Кожухотрубний теплообмінник, що містить корпус, штуцери, а також дві трубні решітки із закріпленими в них по вершинах правильних трикутників теплообмінними трубами, який відрізняється тим, що обичайку корпусу в поперечному перерізі виконано у вигляді правильного шестикутника. 1 UA 89976 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
