Упаковка для відрізків труб

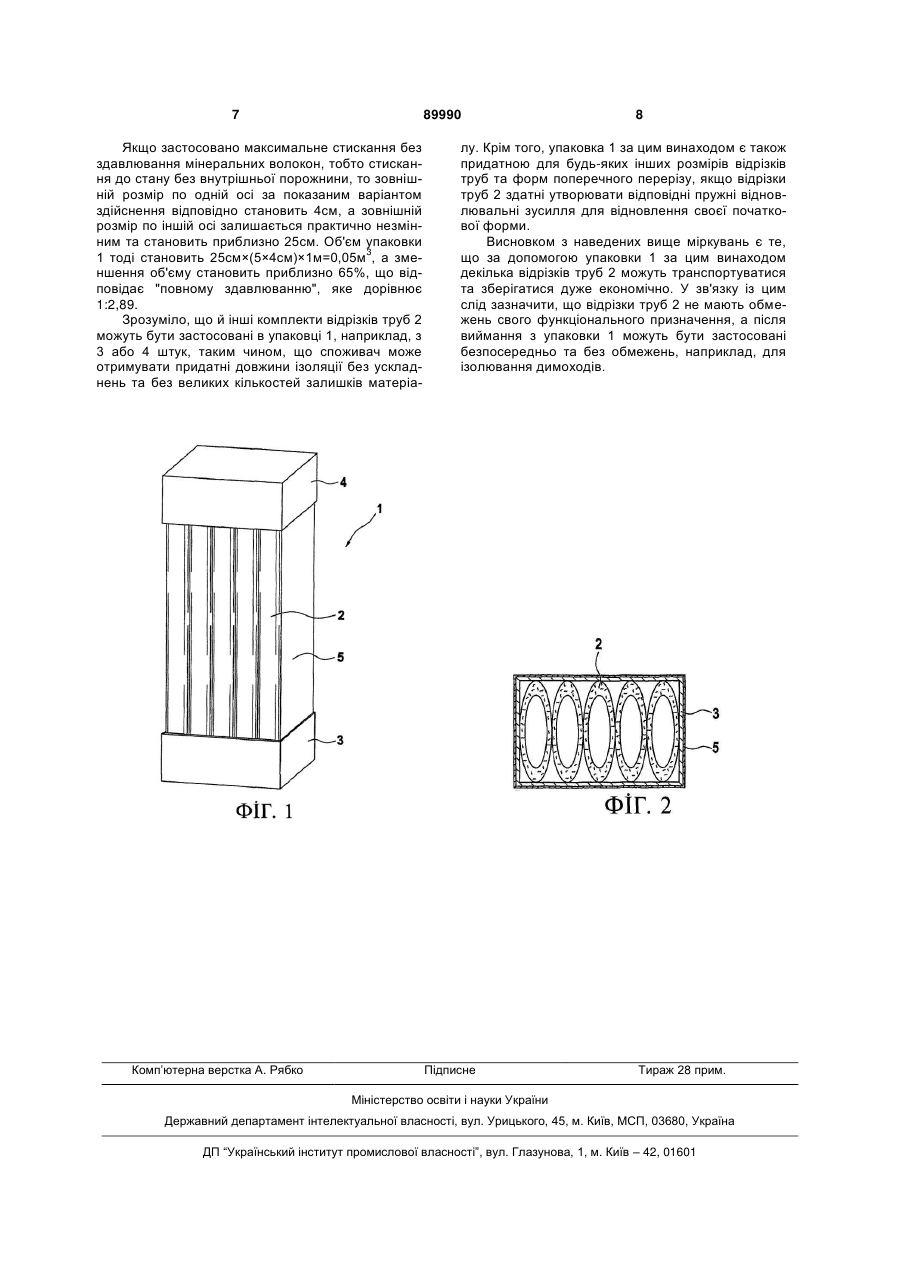

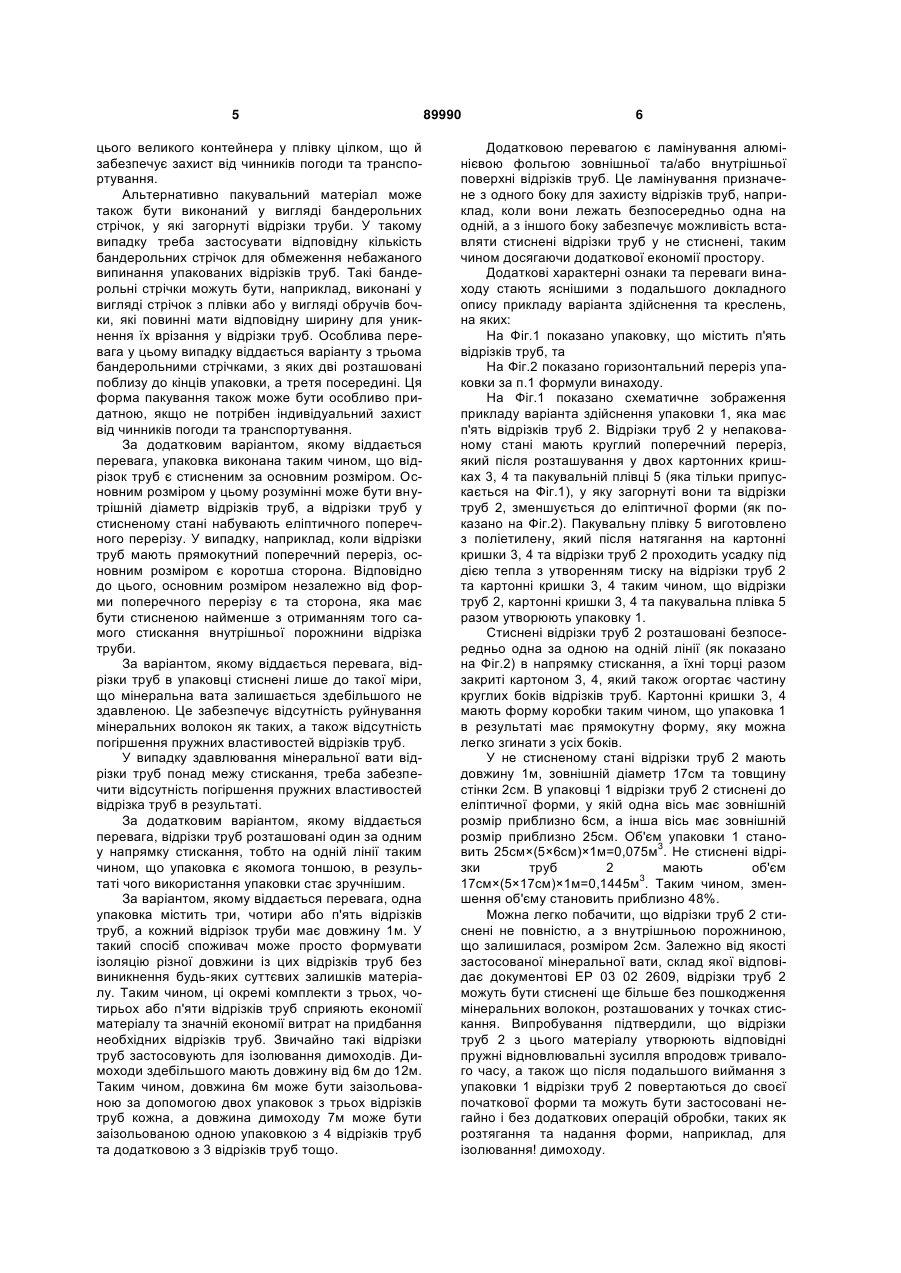

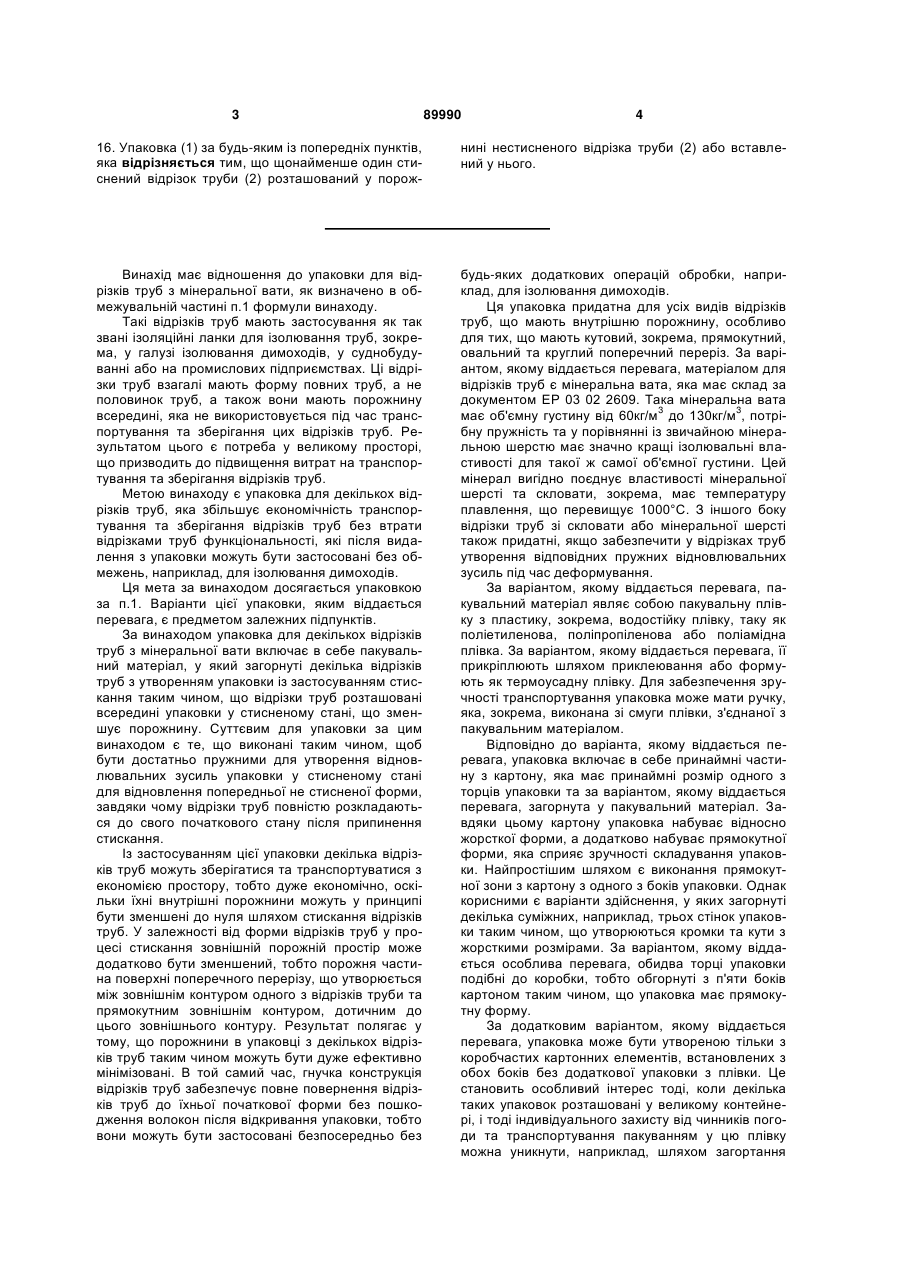

1. Упаковка (1) для декількох відрізків труб (2) з мінеральної вати, яка має пакувальний матеріал, який принаймні частково облягає або обгортає декілька відрізків труб (2), утворюючи упаковку (1), яка відрізняється тим, що пакувальний матеріал розміщено на відрізках труб (2) із застосуванням стискання, внаслідок якого відрізки труб (2) в упаковці (2) є стиснутими, так що порожнини всередині відрізків труб є зменшеними, причому кожен з кінців упаковки (1) уміщений у картонну коробку (3, 4) і оточується нею з п'яти боків, так що упаковка (1) зберігає прямокутну форму, при цьому пружність відрізків труб (2) є такою, що у стисненому стані утворюються відновлювальні зусилля для відновлення первісної нестисненої форми відрізків труб. 2. Упаковка (1) за п. 1, яка відрізняється тим, що упаковка (1) утримується щонайменше одною бандерольною стрічкою як пакувальним матеріалом. 3. Упаковка (1) за п. 2, яка відрізняється тим, що дві бандерольні стрічки розташовані біля кінців упаковки (1), а за варіантом, якому віддається перевага, третя розташована посередині. 4. Упаковка (1) за будь-яким із попередніх пунктів, яка відрізняється тим, що пакувальний матеріал включає в себе пакувальну плівку (5) з пластика, яка, за варіантом, якому віддається перевага, є водостійкою. 2 (19) 1 3 89990 4 16. Упаковка (1) за будь-яким із попередніх пунктів, яка відрізняється тим, що щонайменше один стиснений відрізок труби (2) розташований у порож нині нестисненого відрізка труби (2) або вставлений у нього. Винахід має відношення до упаковки для відрізків труб з мінеральної вати, як визначено в обмежувальній частині п.1 формули винаходу. Такі відрізків труб мають застосування як так звані ізоляційні ланки для ізолювання труб, зокрема, у галузі ізолювання димоходів, у суднобудуванні або на промислових підприємствах. Ці відрізки труб взагалі мають форму повних труб, а не половинок труб, а також вони мають порожнину всередині, яка не використовується під час транспортування та зберігання цих відрізків труб. Результатом цього є потреба у великому просторі, що призводить до підвищення витрат на транспортування та зберігання відрізків труб. Метою винаходу є упаковка для декількох відрізків труб, яка збільшує економічність транспортування та зберігання відрізків труб без втрати відрізками труб функціональності, які після видалення з упаковки можуть бути застосовані без обмежень, наприклад, для ізолювання димоходів. Ця мета за винаходом досягається упаковкою за п.1. Варіанти цієї упаковки, яким віддається перевага, є предметом залежних підпунктів. За винаходом упаковка для декількох відрізків труб з мінеральної вати включає в себе пакувальний матеріал, у який загорнуті декілька відрізків труб з утворенням упаковки із застосуванням стискання таким чином, що відрізки труб розташовані всередині упаковки у стисненому стані, що зменшує порожнину. Суттєвим для упаковки за цим винаходом є те, що виконані таким чином, щоб бути достатньо пружними для утворення відновлювальних зусиль упаковки у стисненому стані для відновлення попередньої не стисненої форми, завдяки чому відрізки труб повністю розкладаються до свого початкового стану після припинення стискання. Із застосуванням цієї упаковки декілька відрізків труб можуть зберігатися та транспортуватися з економією простору, тобто дуже економічно, оскільки їхні внутрішні порожнини можуть у принципі бути зменшені до нуля шляхом стискання відрізків труб. У залежності від форми відрізків труб у процесі стискання зовнішній порожній простір може додатково бути зменшений, тобто порожня частина поверхні поперечного перерізу, що утворюється між зовнішнім контуром одного з відрізків труби та прямокутним зовнішнім контуром, дотичним до цього зовнішнього контуру. Результат полягає у тому, що порожнини в упаковці з декількох відрізків труб таким чином можуть бути дуже ефективно мінімізовані. В той самий час, гнучка конструкція відрізків труб забезпечує повне повернення відрізків труб до їхньої початкової форми без пошкодження волокон після відкривання упаковки, тобто вони можуть бути застосовані безпосередньо без будь-яких додаткових операцій обробки, наприклад, для ізолювання димоходів. Ця упаковка придатна для усіх видів відрізків труб, що мають внутрішню порожнину, особливо для тих, що мають кутовий, зокрема, прямокутний, овальний та круглий поперечний переріз. За варіантом, якому віддається перевага, матеріалом для відрізків труб є мінеральна вата, яка має склад за документом ЕР 03 02 2609. Така мінеральна вата 3 3 має об'ємну густину від 60кг/м до 130кг/м , потрібну пружність та у порівнянні із звичайною мінеральною шерстю має значно кращі ізолювальні властивості для такої ж самої об'ємної густини. Цей мінерал вигідно поєднує властивості мінеральної шерсті та скловати, зокрема, має температуру плавлення, що перевищує 1000°С. З іншого боку відрізки труб зі скловати або мінеральної шерсті також придатні, якщо забезпечити у відрізках труб утворення відповідних пружних відновлювальних зусиль під час деформування. За варіантом, якому віддається перевага, пакувальний матеріал являє собою пакувальну плівку з пластику, зокрема, водостійку плівку, таку як поліетиленова, поліпропіленова або поліамідна плівка. За варіантом, якому віддається перевага, її прикріплюють шляхом приклеювання або формують як термоусадну плівку. Для забезпечення зручності транспортування упаковка може мати ручку, яка, зокрема, виконана зі смуги плівки, з'єднаної з пакувальним матеріалом. Відповідно до варіанта, якому віддається перевага, упаковка включає в себе принаймні частину з картону, яка має принаймні розмір одного з торців упаковки та за варіантом, якому віддається перевага, загорнута у пакувальний матеріал. Завдяки цьому картону упаковка набуває відносно жорсткої форми, а додатково набуває прямокутної форми, яка сприяє зручності складування упаковки. Найпростішим шляхом є виконання прямокутної зони з картону з одного з боків упаковки. Однак корисними є варіанти здійснення, у яких загорнуті декілька суміжних, наприклад, трьох стінок упаковки таким чином, що утворюються кромки та кути з жорсткими розмірами. За варіантом, якому віддається особлива перевага, обидва торці упаковки подібні до коробки, тобто обгорнуті з п'яти боків картоном таким чином, що упаковка має прямокутну форму. За додатковим варіантом, якому віддається перевага, упаковка може бути утвореною тільки з коробчастих картонних елементів, встановлених з обох боків без додаткової упаковки з плівки. Це становить особливий інтерес тоді, коли декілька таких упаковок розташовані у великому контейнері, і тоді індивідуального захисту від чинників погоди та транспортування пакуванням у цю плівку можна уникнути, наприклад, шляхом загортання 5 цього великого контейнера у плівку цілком, що й забезпечує захист від чинників погоди та транспортування. Альтернативно пакувальний матеріал може також бути виконаний у вигляді бандерольних стрічок, у які загорнуті відрізки труби. У такому випадку треба застосувати відповідну кількість бандерольних стрічок для обмеження небажаного випинання упакованих відрізків труб. Такі бандерольні стрічки можуть бути, наприклад, виконані у вигляді стрічок з плівки або у вигляді обручів бочки, які повинні мати відповідну ширину для уникнення їх врізання у відрізки труб. Особлива перевага у цьому випадку віддається варіанту з трьома бандерольними стрічками, з яких дві розташовані поблизу до кінців упаковки, а третя посередині. Ця форма пакування також може бути особливо придатною, якщо не потрібен індивідуальний захист від чинників погоди та транспортування. За додатковим варіантом, якому віддається перевага, упаковка виконана таким чином, що відрізок труб є стисненим за основним розміром. Основним розміром у цьому розумінні може бути внутрішній діаметр відрізків труб, а відрізки труб у стисненому стані набувають еліптичного поперечного перерізу. У випадку, наприклад, коли відрізки труб мають прямокутний поперечний переріз, основним розміром є коротша сторона. Відповідно до цього, основним розміром незалежно від форми поперечного перерізу є та сторона, яка має бути стисненою найменше з отриманням того самого стискання внутрішньої порожнини відрізка труби. За варіантом, якому віддається перевага, відрізки труб в упаковці стиснені лише до такої міри, що мінеральна вата залишається здебільшого не здавленою. Це забезпечує відсутність руйнування мінеральних волокон як таких, а також відсутність погіршення пружних властивостей відрізків труб. У випадку здавлювання мінеральної вати відрізки труб понад межу стискання, треба забезпечити відсутність погіршення пружних властивостей відрізка труб в результаті. За додатковим варіантом, якому віддається перевага, відрізки труб розташовані один за одним у напрямку стискання, тобто на одній лінії таким чином, що упаковка є якомога тоншою, в результаті чого використання упаковки стає зручнішим. За варіантом, якому віддається перевага, одна упаковка містить три, чотири або п'ять відрізків труб, а кожний відрізок труби має довжину 1м. У такий спосіб споживач може просто формувати ізоляцію різної довжини із цих відрізків труб без виникнення будь-яких суттєвих залишків матеріалу. Таким чином, ці окремі комплекти з трьох, чотирьох або п'яти відрізків труб сприяють економії матеріалу та значній економії витрат на придбання необхідних відрізків труб. Звичайно такі відрізки труб застосовують для ізолювання димоходів. Димоходи здебільшого мають довжину від 6м до 12м. Таким чином, довжина 6м може бути заізольованою за допомогою двох упаковок з трьох відрізків труб кожна, а довжина димоходу 7м може бути заізольованою одною упаковкою з 4 відрізків труб та додатковою з 3 відрізків труб тощо. 89990 6 Додатковою перевагою є ламінування алюмінієвою фольгою зовнішньої та/або внутрішньої поверхні відрізків труб. Це ламінування призначене з одного боку для захисту відрізків труб, наприклад, коли вони лежать безпосередньо одна на одній, а з іншого боку забезпечує можливість вставляти стиснені відрізки труб у не стиснені, таким чином досягаючи додаткової економії простору. Додаткові характерні ознаки та переваги винаходу стають яснішими з подальшого докладного опису прикладу варіанта здійснення та креслень, на яких: На Фіг.1 показано упаковку, що містить п'ять відрізків труб, та На Фіг.2 показано горизонтальний переріз упаковки за п.1 формули винаходу. На Фіг.1 показано схематичне зображення прикладу варіанта здійснення упаковки 1, яка має п'ять відрізків труб 2. Відрізки труб 2 у непакованому стані мають круглий поперечний переріз, який після розташування у двох картонних кришках 3, 4 та пакувальній плівці 5 (яка тільки припускається на Фіг.1), у яку загорнуті вони та відрізки труб 2, зменшується до еліптичної форми (як показано на Фіг.2). Пакувальну плівку 5 виготовлено з поліетилену, який після натягання на картонні кришки 3, 4 та відрізки труб 2 проходить усадку під дією тепла з утворенням тиску на відрізки труб 2 та картонні кришки 3, 4 таким чином, що відрізки труб 2, картонні кришки 3, 4 та пакувальна плівка 5 разом утворюють упаковку 1. Стиснені відрізки труб 2 розташовані безпосередньо одна за одною на одній лінії (як показано на Фіг.2) в напрямку стискання, а їхні торці разом закриті картоном 3, 4, який також огортає частину круглих боків відрізків труб. Картонні кришки 3, 4 мають форму коробки таким чином, що упаковка 1 в результаті має прямокутну форму, яку можна легко згинати з усіх боків. У не стисненому стані відрізки труб 2 мають довжину 1м, зовнішній діаметр 17см та товщину стінки 2см. В упаковці 1 відрізки труб 2 стиснені до еліптичної форми, у якій одна вісь має зовнішній розмір приблизно 6см, а інша вісь має зовнішній розмір приблизно 25см. Об'єм упаковки 1 стано3 вить 25см×(5×6см)×1м=0,075м . Не стиснені відрізки труб 2 мають об'єм 3 17см×(5×17см)×1м=0,1445м . Таким чином, зменшення об'єму становить приблизно 48%. Можна легко побачити, що відрізки труб 2 стиснені не повністю, а з внутрішньою порожниною, що залишилася, розміром 2см. Залежно від якості застосованої мінеральної вати, склад якої відповідає документові ЕР 03 02 2609, відрізки труб 2 можуть бути стиснені ще більше без пошкодження мінеральних волокон, розташованих у точках стискання. Випробування підтвердили, що відрізки труб 2 з цього матеріалу утворюють відповідні пружні відновлювальні зусилля впродовж тривалого часу, а також що після подальшого виймання з упаковки 1 відрізки труб 2 повертаються до своєї початкової форми та можуть бути застосовані негайно і без додаткових операцій обробки, таких як розтягання та надання форми, наприклад, для ізолювання! димоходу. 7 89990 Якщо застосовано максимальне стискання без здавлювання мінеральних волокон, тобто стискання до стану без внутрішньої порожнини, то зовнішній розмір по одній осі за показаним варіантом здійснення відповідно становить 4см, а зовнішній розмір по іншій осі залишається практично незмінним та становить приблизно 25см. Об'єм упаковки 3 1 тоді становить 25см×(5×4см)×1м=0,05м , а зменшення об'єму становить приблизно 65%, що відповідає "повному здавлюванню", яке дорівнює 1:2,89. Зрозуміло, що й інші комплекти відрізків труб 2 можуть бути застосовані в упаковці 1, наприклад, з 3 або 4 штук, таким чином, що споживач може отримувати придатні довжини ізоляції без ускладнень та без великих кількостей залишків матеріа Комп’ютерна верстка А. Рябко 8 лу. Крім того, упаковка 1 за цим винаходом є також придатною для будь-яких інших розмірів відрізків труб та форм поперечного перерізу, якщо відрізки труб 2 здатні утворювати відповідні пружні відновлювальні зусилля для відновлення своєї початкової форми. Висновком з наведених вище міркувань є те, що за допомогою упаковки 1 за цим винаходом декілька відрізків труб 2 можуть транспортуватися та зберігатися дуже економічно. У зв'язку із цим слід зазначити, що відрізки труб 2 не мають обмежень свого функціонального призначення, а після виймання з упаковки 1 можуть бути застосовані безпосередньо та без обмежень, наприклад, для ізолювання димоходів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
