Кожухотрубний теплообмінник

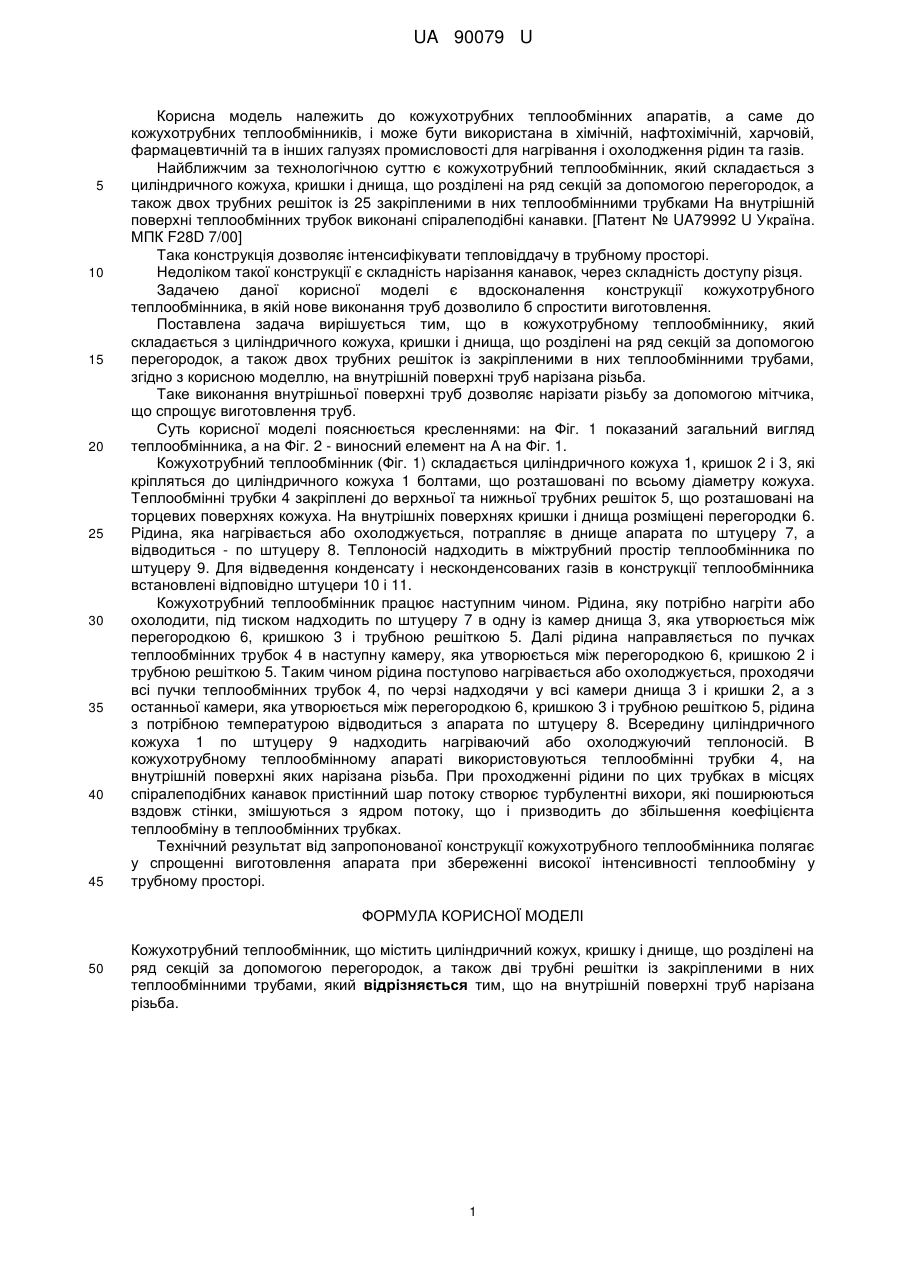

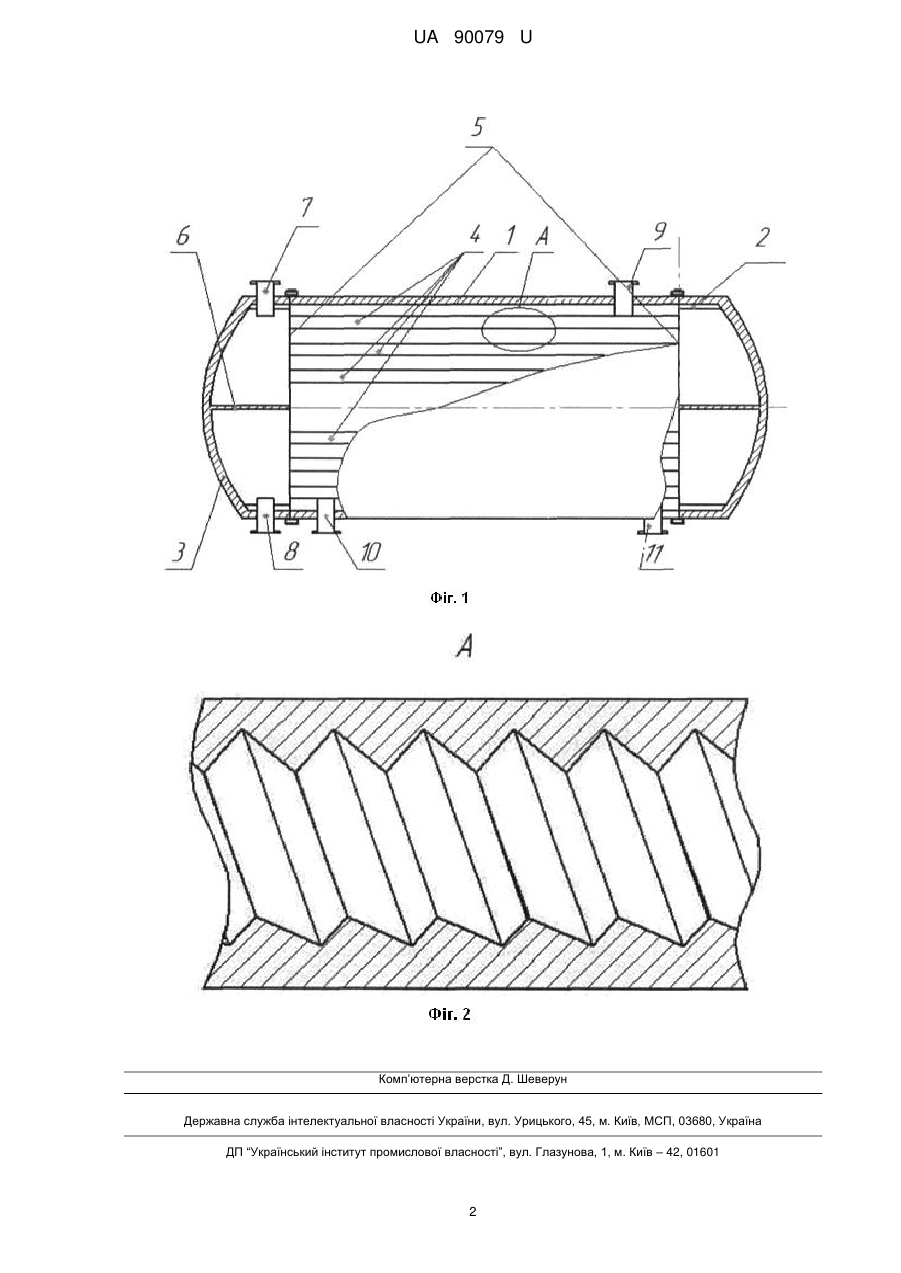

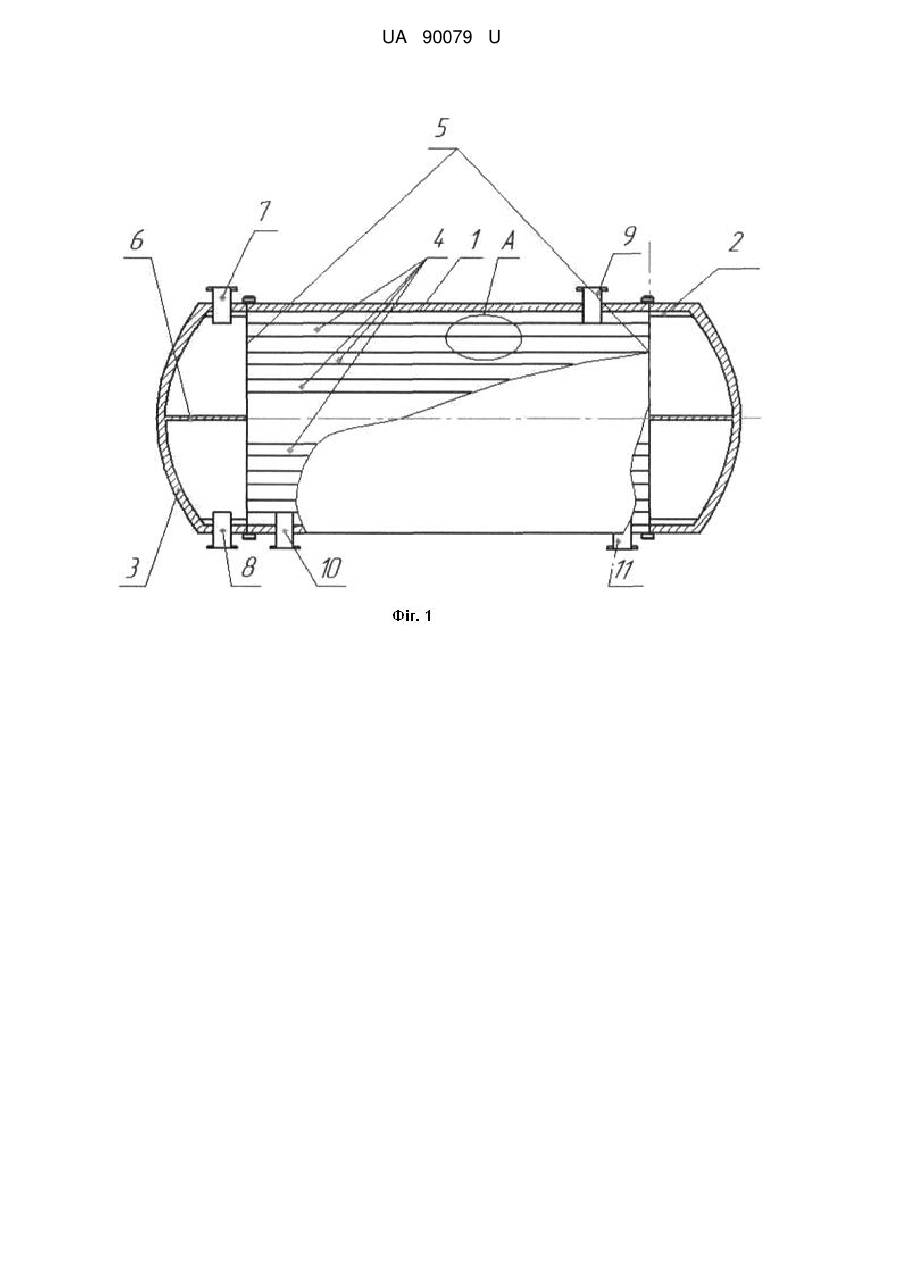

Реферат: Кожухотрубний теплообмінник містить циліндричний кожух, кришку і днище, що розділені на ряд секцій за допомогою перегородок, а також дві трубні решітки із закріпленими в них теплообмінними трубами. На внутрішній поверхні труб нарізана різьба. UA 90079 U (54) КОЖУХОТРУБНИЙ ТЕПЛООБМІННИК UA 90079 U UA 90079 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до кожухотрубних теплообмінних апаратів, а саме до кожухотрубних теплообмінників, і може бути використана в хімічній, нафтохімічній, харчовій, фармацевтичній та в інших галузях промисловості для нагрівання і охолодження рідин та газів. Найближчим за технологічною суттю є кожухотрубний теплообмінник, який складається з циліндричного кожуха, кришки і днища, що розділені на ряд секцій за допомогою перегородок, а також двох трубних решіток із 25 закріпленими в них теплообмінними трубками На внутрішній поверхні теплообмінних трубок виконані спіралеподібні канавки. [Патент № UA79992 U Україна. МПК F28D 7/00] Така конструкція дозволяє інтенсифікувати тепловіддачу в трубному просторі. Недоліком такої конструкції є складність нарізання канавок, через складність доступу різця. Задачею даної корисної моделі є вдосконалення конструкції кожухотрубного теплообмінника, в якій нове виконання труб дозволило б спростити виготовлення. Поставлена задача вирішується тим, що в кожухотрубному теплообміннику, який складається з циліндричного кожуха, кришки і днища, що розділені на ряд секцій за допомогою перегородок, а також двох трубних решіток із закріпленими в них теплообмінними трубами, згідно з корисною моделлю, на внутрішній поверхні труб нарізана різьба. Таке виконання внутрішньої поверхні труб дозволяє нарізати різьбу за допомогою мітчика, що спрощує виготовлення труб. Суть корисної моделі пояснюється кресленнями: на Фіг. 1 показаний загальний вигляд теплообмінника, а на Фіг. 2 - виносний елемент на А на Фіг. 1. Кожухотрубний теплообмінник (Фіг. 1) складається циліндричного кожуха 1, кришок 2 і 3, які кріпляться до циліндричного кожуха 1 болтами, що розташовані по всьому діаметру кожуха. Теплообмінні трубки 4 закріплені до верхньої та нижньої трубних решіток 5, що розташовані на торцевих поверхнях кожуха. На внутрішніх поверхнях кришки і днища розміщені перегородки 6. Рідина, яка нагрівається або охолоджується, потрапляє в днище апарата по штуцеру 7, а відводиться - по штуцеру 8. Теплоносій надходить в міжтрубний простір теплообмінника по штуцеру 9. Для відведення конденсату і несконденсованих газів в конструкції теплообмінника встановлені відповідно штуцери 10 і 11. Кожухотрубний теплообмінник працює наступним чином. Рідина, яку потрібно нагріти або охолодити, під тиском надходить по штуцеру 7 в одну із камер днища 3, яка утворюється між перегородкою 6, кришкою 3 і трубною решіткою 5. Далі рідина направляється по пучках теплообмінних трубок 4 в наступну камеру, яка утворюється між перегородкою 6, кришкою 2 і трубною решіткою 5. Таким чином рідина поступово нагрівається або охолоджується, проходячи всі пучки теплообмінних трубок 4, по черзі надходячи у всі камери днища 3 і кришки 2, а з останньої камери, яка утворюється між перегородкою 6, кришкою 3 і трубною решіткою 5, рідина з потрібною температурою відводиться з апарата по штуцеру 8. Всередину циліндричного кожуха 1 по штуцеру 9 надходить нагріваючий або охолоджуючий теплоносій. В кожухотрубному теплообмінному апараті використовуються теплообмінні трубки 4, на внутрішній поверхні яких нарізана різьба. При проходженні рідини по цих трубках в місцях спіралеподібних канавок пристінний шар потоку створює турбулентні вихори, які поширюються вздовж стінки, змішуються з ядром потоку, що і призводить до збільшення коефіцієнта теплообміну в теплообмінних трубках. Технічний результат від запропонованої конструкції кожухотрубного теплообмінника полягає у спрощенні виготовлення апарата при збереженні високої інтенсивності теплообміну у трубному просторі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Кожухотрубний теплообмінник, що містить циліндричний кожух, кришку і днище, що розділені на ряд секцій за допомогою перегородок, а також дві трубні решітки із закріпленими в них теплообмінними трубами, який відрізняється тим, що на внутрішній поверхні труб нарізана різьба. 1 UA 90079 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
