Викрутка

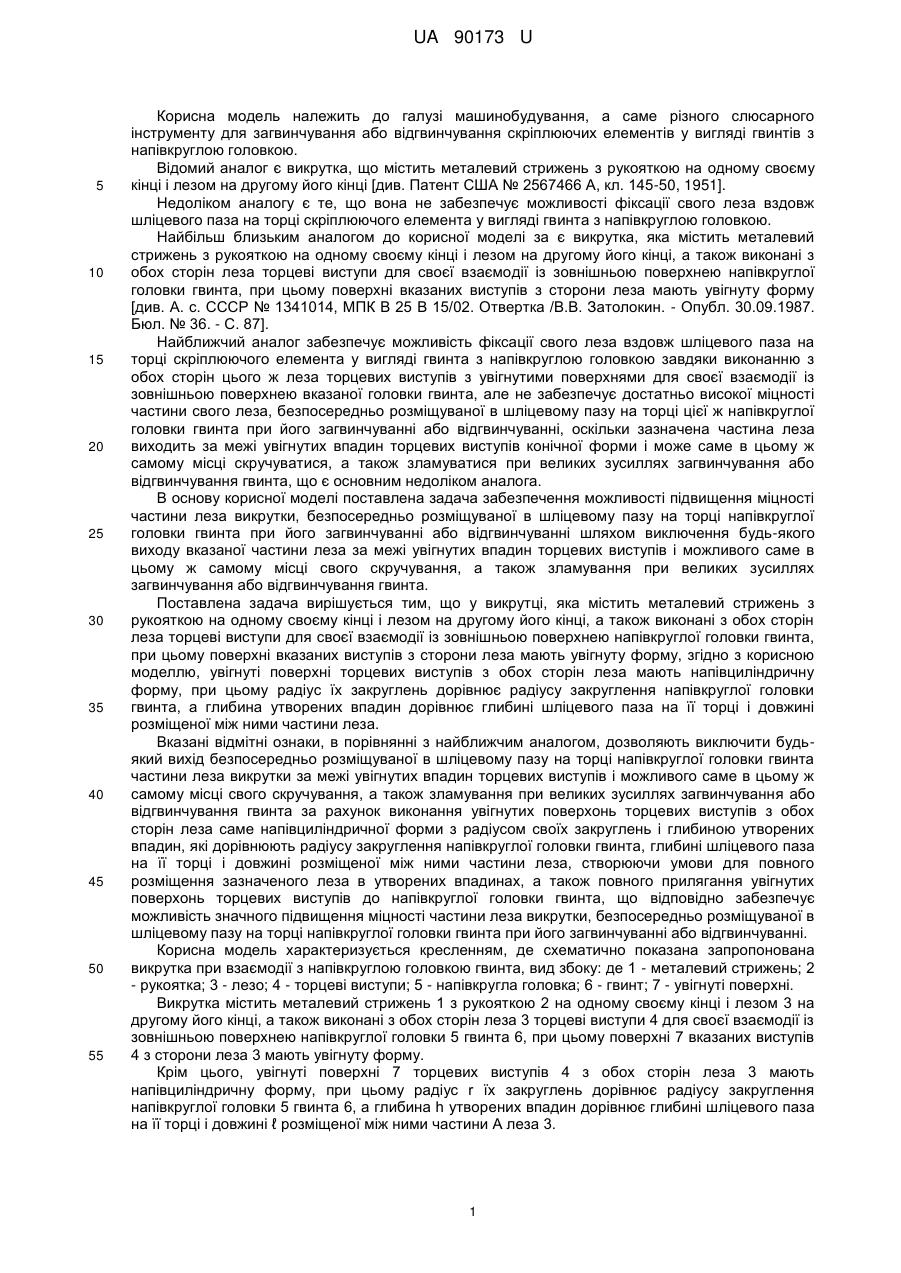

Реферат: UA 90173 U UA 90173 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, а саме різного слюсарного інструменту для загвинчування або відгвинчування скріплюючих елементів у вигляді гвинтів з напівкруглою головкою. Відомий аналог є викрутка, що містить металевий стрижень з рукояткою на одному своєму кінці і лезом на другому його кінці [див. Патент США № 2567466 А, кл. 145-50, 1951]. Недоліком аналогу є те, що вона не забезпечує можливості фіксації свого леза вздовж шліцевого паза на торці скріплюючого елемента у вигляді гвинта з напівкруглою головкою. Найбільш близьким аналогом до корисної моделі за є викрутка, яка містить металевий стрижень з рукояткою на одному своєму кінці і лезом на другому його кінці, а також виконані з обох сторін леза торцеві виступи для своєї взаємодії із зовнішньою поверхнею напівкруглої головки гвинта, при цьому поверхні вказаних виступів з сторони леза мають увігнуту форму [див. А. с. СССР № 1341014, МПК В 25 В 15/02. Отвертка /В.В. Затолокин. - Опубл. 30.09.1987. Бюл. № 36. - С. 87]. Найближчий аналог забезпечує можливість фіксації свого леза вздовж шліцевого паза на торці скріплюючого елемента у вигляді гвинта з напівкруглою головкою завдяки виконанню з обох сторін цього ж леза торцевих виступів з увігнутими поверхнями для своєї взаємодії із зовнішньою поверхнею вказаної головки гвинта, але не забезпечує достатньо високої міцності частини свого леза, безпосередньо розміщуваної в шліцевому пазу на торці цієї ж напівкруглої головки гвинта при його загвинчуванні або відгвинчуванні, оскільки зазначена частина леза виходить за межі увігнутих впадин торцевих виступів конічної форми і може саме в цьому ж самому місці скручуватися, а також зламуватися при великих зусиллях загвинчування або відгвинчування гвинта, що є основним недоліком аналога. В основу корисної моделі поставлена задача забезпечення можливості підвищення міцності частини леза викрутки, безпосередньо розміщуваної в шліцевому пазу на торці напівкруглої головки гвинта при його загвинчуванні або відгвинчуванні шляхом виключення будь-якого виходу вказаної частини леза за межі увігнутих впадин торцевих виступів і можливого саме в цьому ж самому місці свого скручування, а також зламування при великих зусиллях загвинчування або відгвинчування гвинта. Поставлена задача вирішується тим, що у викрутці, яка містить металевий стрижень з рукояткою на одному своєму кінці і лезом на другому його кінці, а також виконані з обох сторін леза торцеві виступи для своєї взаємодії із зовнішньою поверхнею напівкруглої головки гвинта, при цьому поверхні вказаних виступів з сторони леза мають увігнуту форму, згідно з корисною моделлю, увігнуті поверхні торцевих виступів з обох сторін леза мають напівциліндричну форму, при цьому радіус їх закруглень дорівнює радіусу закруглення напівкруглої головки гвинта, а глибина утворених впадин дорівнює глибині шліцевого паза на її торці і довжині розміщеної між ними частини леза. Вказані відмітні ознаки, в порівнянні з найближчим аналогом, дозволяють виключити будьякий вихід безпосередньо розміщуваної в шліцевому пазу на торці напівкруглої головки гвинта частини леза викрутки за межі увігнутих впадин торцевих виступів і можливого саме в цьому ж самому місці свого скручування, а також зламування при великих зусиллях загвинчування або відгвинчування гвинта за рахунок виконання увігнутих поверхонь торцевих виступів з обох сторін леза саме напівциліндричної форми з радіусом своїх закруглень і глибиною утворених впадин, які дорівнюють радіусу закруглення напівкруглої головки гвинта, глибині шліцевого паза на її торці і довжині розміщеної між ними частини леза, створюючи умови для повного розміщення зазначеного леза в утворених впадинах, а також повного прилягання увігнутих поверхонь торцевих виступів до напівкруглої головки гвинта, що відповідно забезпечує можливість значного підвищення міцності частини леза викрутки, безпосередньо розміщуваної в шліцевому пазу на торці напівкруглої головки гвинта при його загвинчуванні або відгвинчуванні. Корисна модель характеризується кресленням, де схематично показана запропонована викрутка при взаємодії з напівкруглою головкою гвинта, вид збоку: де 1 - металевий стрижень; 2 - рукоятка; 3 - лезо; 4 - торцеві виступи; 5 - напівкругла головка; 6 - гвинт; 7 - увігнуті поверхні. Викрутка містить металевий стрижень 1 з рукояткою 2 на одному своєму кінці і лезом 3 на другому його кінці, а також виконані з обох сторін леза 3 торцеві виступи 4 для своєї взаємодії із зовнішньою поверхнею напівкруглої головки 5 гвинта 6, при цьому поверхні 7 вказаних виступів 4 з сторони леза 3 мають увігнуту форму. Крім цього, увігнуті поверхні 7 торцевих виступів 4 з обох сторін леза 3 мають напівциліндричну форму, при цьому радіус r їх закруглень дорівнює радіусу закруглення напівкруглої головки 5 гвинта 6, а глибина h утворених впадин дорівнює глибині шліцевого паза на її торці і довжині ℓ розміщеної між ними частини А леза 3. 1 UA 90173 U 5 При використанні такої викрутки спочатку її лезо 3 повністю вводять в шліцевий паз напівкруглої головки 5 гвинта 6 так, щоб увігнуті поверхні 7 обох торцевих виступів 4 з сторони вказаного леза 3 повністю прилягали до вказаної напівкруглої головки 5 гвинта 6. Потім обертальним рухом викрутки в одну із сторін забезпечують його загвинчування або відгвинчування. Здійснення корисної моделі виключає вихід її леза за межі впадин торцевих виступів, а також свого скручування та зламування, що відповідно забезпечує можливість значного підвищення міцності саме частини вказаного леза, безпосередньо розміщуваної в шліцевому пазу на торці напівкруглої головки гвинта при його загвинчуванні або відгвинчуванні. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Викрутка, що містить металевий стрижень з рукояткою на одному своєму кінці і лезом на другому його кінці, а також виконані з обох сторін леза торцеві виступи для своєї взаємодії із зовнішньою поверхнею напівкруглої головки гвинта, при цьому поверхні вказаних виступів з сторони леза мають увігнуту форму, яка відрізняється тим, що увігнуті поверхні торцевих виступів з обох сторін леза мають напівциліндричну форму, при цьому радіус їх закруглень дорівнює радіусу закруглення напівкруглої головки гвинта, глибина утворених впадин дорівнює глибині шліцевого паза на її торці і довжині розміщеної між ними частини леза. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
