Магнітна головка

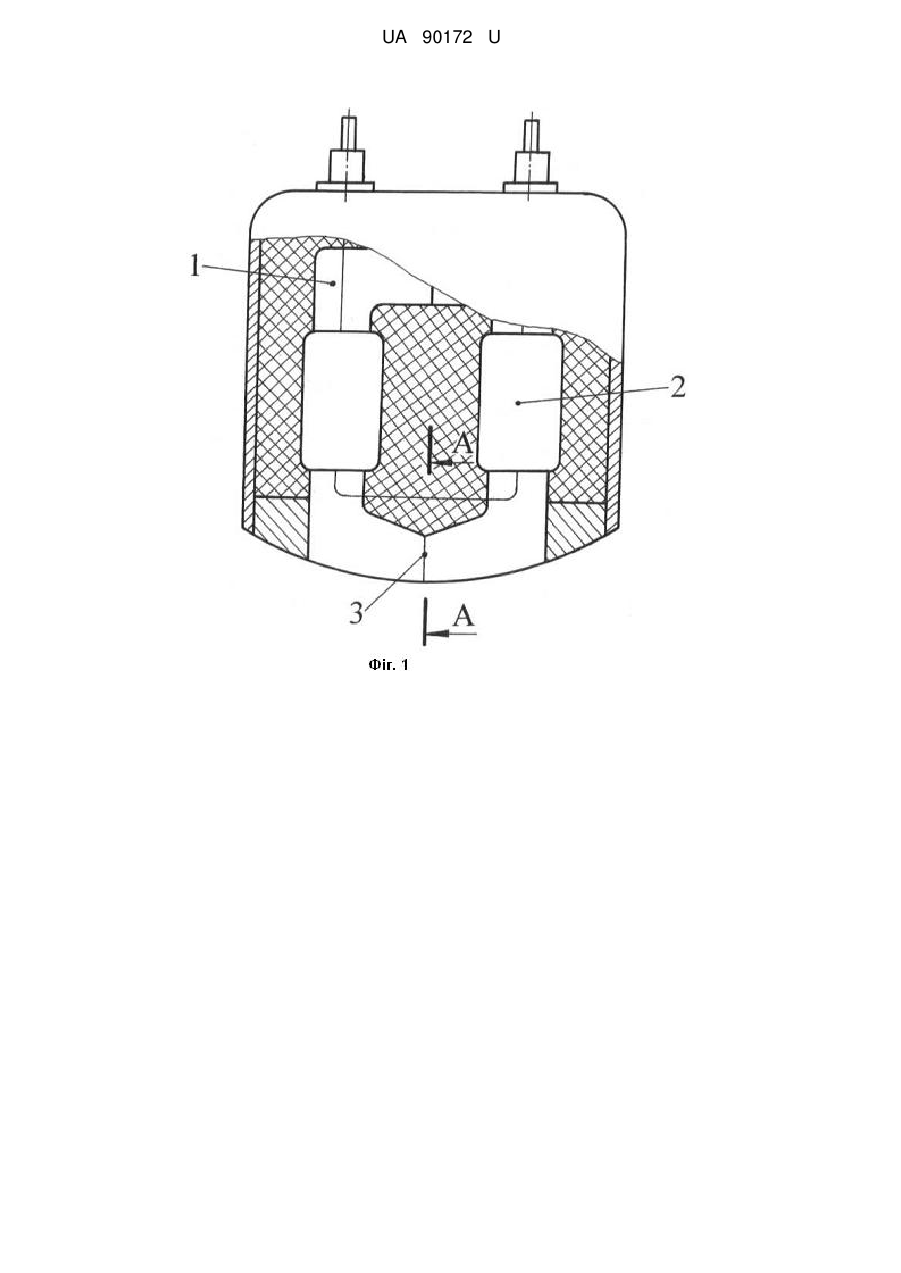

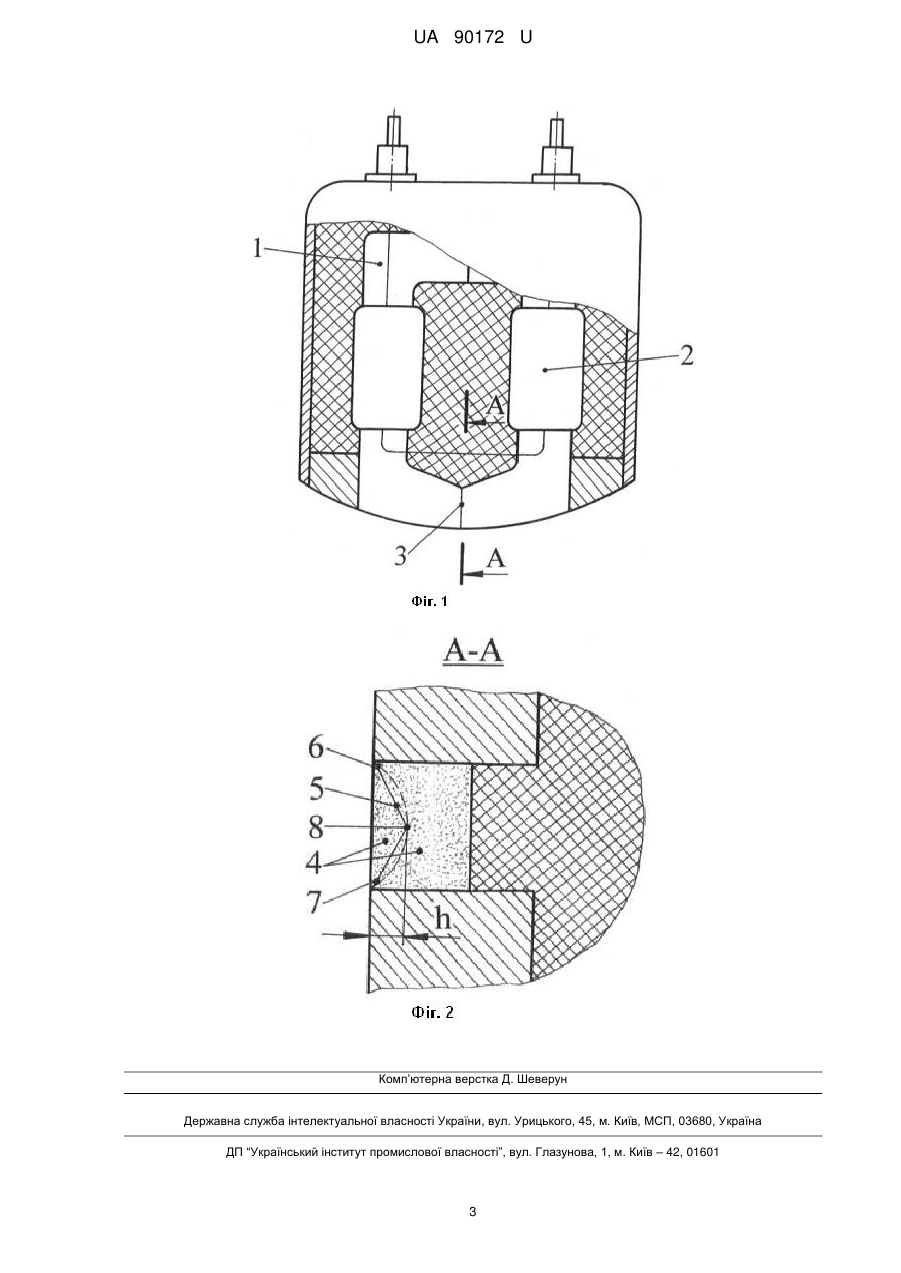

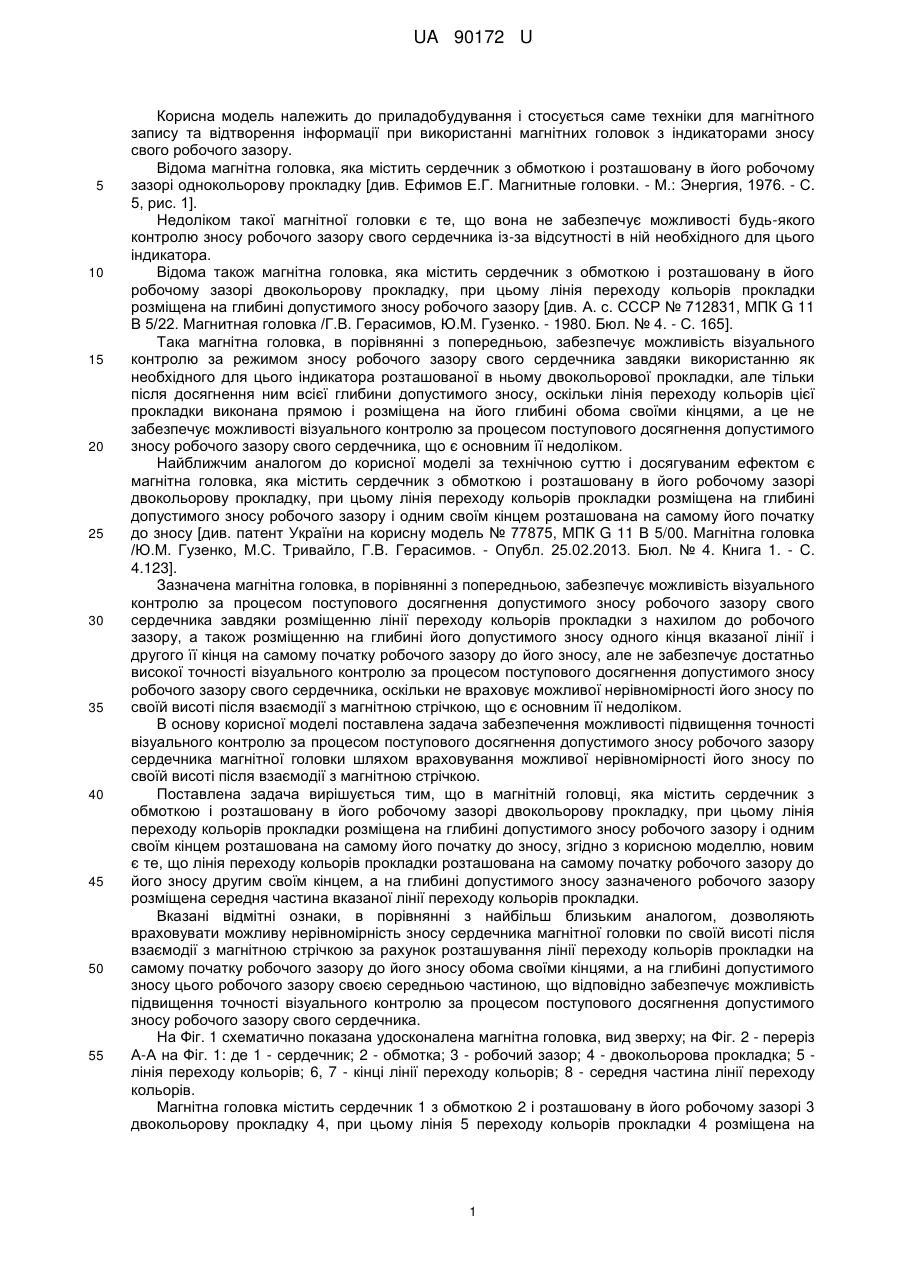

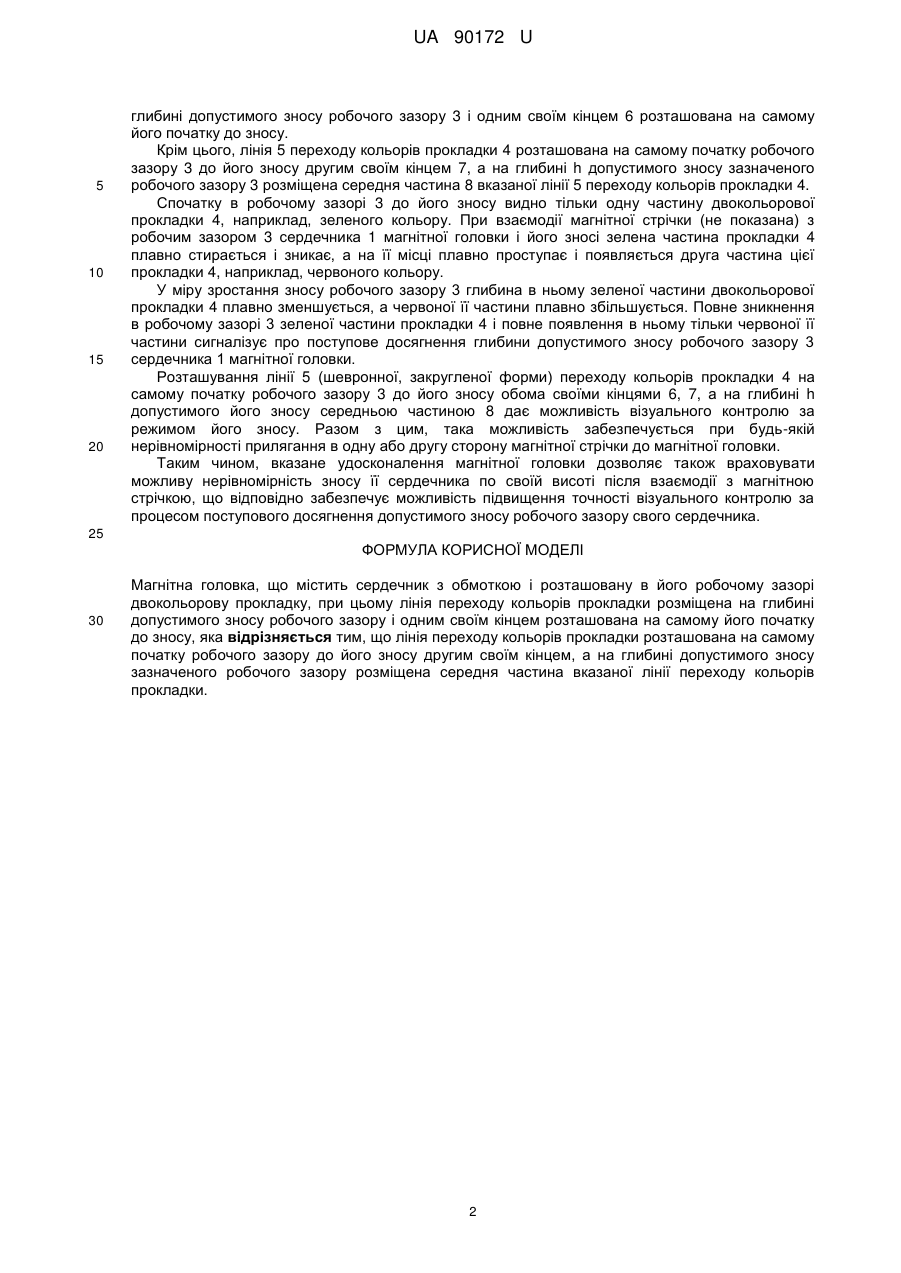

Реферат: UA 90172 U UA 90172 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до приладобудування і стосується саме техніки для магнітного запису та відтворення інформації при використанні магнітних головок з індикаторами зносу свого робочого зазору. Відома магнітна головка, яка містить сердечник з обмоткою і розташовану в його робочому зазорі однокольорову прокладку [див. Ефимов Е.Г. Магнитные головки. - М.: Энергия, 1976. - С. 5, рис. 1]. Недоліком такої магнітної головки є те, що вона не забезпечує можливості будь-якого контролю зносу робочого зазору свого сердечника із-за відсутності в ній необхідного для цього індикатора. Відома також магнітна головка, яка містить сердечник з обмоткою і розташовану в його робочому зазорі двокольорову прокладку, при цьому лінія переходу кольорів прокладки розміщена на глибині допустимого зносу робочого зазору [див. А. с. СССР № 712831, МПК G 11 В 5/22. Магнитная головка /Г.В. Герасимов, Ю.М. Гузенко. - 1980. Бюл. № 4. - С. 165]. Така магнітна головка, в порівнянні з попередньою, забезпечує можливість візуального контролю за режимом зносу робочого зазору свого сердечника завдяки використанню як необхідного для цього індикатора розташованої в ньому двокольорової прокладки, але тільки після досягнення ним всієї глибини допустимого зносу, оскільки лінія переходу кольорів цієї прокладки виконана прямою і розміщена на його глибині обома своїми кінцями, а це не забезпечує можливості візуального контролю за процесом поступового досягнення допустимого зносу робочого зазору свого сердечника, що є основним її недоліком. Найближчим аналогом до корисної моделі за технічною суттю і досягуваним ефектом є магнітна головка, яка містить сердечник з обмоткою і розташовану в його робочому зазорі двокольорову прокладку, при цьому лінія переходу кольорів прокладки розміщена на глибині допустимого зносу робочого зазору і одним своїм кінцем розташована на самому його початку до зносу [див. патент України на корисну модель № 77875, МПК G 11 В 5/00. Магнітна головка /Ю.М. Гузенко, М.С. Тривайло, Г.В. Герасимов. - Опубл. 25.02.2013. Бюл. № 4. Книга 1. - С. 4.123]. Зазначена магнітна головка, в порівнянні з попередньою, забезпечує можливість візуального контролю за процесом поступового досягнення допустимого зносу робочого зазору свого сердечника завдяки розміщенню лінії переходу кольорів прокладки з нахилом до робочого зазору, а також розміщенню на глибині його допустимого зносу одного кінця вказаної лінії і другого її кінця на самому початку робочого зазору до його зносу, але не забезпечує достатньо високої точності візуального контролю за процесом поступового досягнення допустимого зносу робочого зазору свого сердечника, оскільки не враховує можливої нерівномірності його зносу по своїй висоті після взаємодії з магнітною стрічкою, що є основним її недоліком. В основу корисної моделі поставлена задача забезпечення можливості підвищення точності візуального контролю за процесом поступового досягнення допустимого зносу робочого зазору сердечника магнітної головки шляхом враховування можливої нерівномірності його зносу по своїй висоті після взаємодії з магнітною стрічкою. Поставлена задача вирішується тим, що в магнітній головці, яка містить сердечник з обмоткою і розташовану в його робочому зазорі двокольорову прокладку, при цьому лінія переходу кольорів прокладки розміщена на глибині допустимого зносу робочого зазору і одним своїм кінцем розташована на самому його початку до зносу, згідно з корисною моделлю, новим є те, що лінія переходу кольорів прокладки розташована на самому початку робочого зазору до його зносу другим своїм кінцем, а на глибині допустимого зносу зазначеного робочого зазору розміщена середня частина вказаної лінії переходу кольорів прокладки. Вказані відмітні ознаки, в порівнянні з найбільш близьким аналогом, дозволяють враховувати можливу нерівномірність зносу сердечника магнітної головки по своїй висоті після взаємодії з магнітною стрічкою за рахунок розташування лінії переходу кольорів прокладки на самому початку робочого зазору до його зносу обома своїми кінцями, а на глибині допустимого зносу цього робочого зазору своєю середньою частиною, що відповідно забезпечує можливість підвищення точності візуального контролю за процесом поступового досягнення допустимого зносу робочого зазору свого сердечника. На Фіг. 1 схематично показана удосконалена магнітна головка, вид зверху; на Фіг. 2 - переріз А-А на Фіг. 1: де 1 - сердечник; 2 - обмотка; 3 - робочий зазор; 4 - двокольорова прокладка; 5 лінія переходу кольорів; 6, 7 - кінці лінії переходу кольорів; 8 - середня частина лінії переходу кольорів. Магнітна головка містить сердечник 1 з обмоткою 2 і розташовану в його робочому зазорі 3 двокольорову прокладку 4, при цьому лінія 5 переходу кольорів прокладки 4 розміщена на 1 UA 90172 U 5 10 15 20 глибині допустимого зносу робочого зазору 3 і одним своїм кінцем 6 розташована на самому його початку до зносу. Крім цього, лінія 5 переходу кольорів прокладки 4 розташована на самому початку робочого зазору 3 до його зносу другим своїм кінцем 7, а на глибині h допустимого зносу зазначеного робочого зазору 3 розміщена середня частина 8 вказаної лінії 5 переходу кольорів прокладки 4. Спочатку в робочому зазорі 3 до його зносу видно тільки одну частину двокольорової прокладки 4, наприклад, зеленого кольору. При взаємодії магнітної стрічки (не показана) з робочим зазором 3 сердечника 1 магнітної головки і його зносі зелена частина прокладки 4 плавно стирається і зникає, а на її місці плавно проступає і появляється друга частина цієї прокладки 4, наприклад, червоного кольору. У міру зростання зносу робочого зазору 3 глибина в ньому зеленої частини двокольорової прокладки 4 плавно зменшується, а червоної її частини плавно збільшується. Повне зникнення в робочому зазорі 3 зеленої частини прокладки 4 і повне появлення в ньому тільки червоної її частини сигналізує про поступове досягнення глибини допустимого зносу робочого зазору 3 сердечника 1 магнітної головки. Розташування лінії 5 (шевронної, закругленої форми) переходу кольорів прокладки 4 на самому початку робочого зазору 3 до його зносу обома своїми кінцями 6, 7, а на глибині h допустимого його зносу середньою частиною 8 дає можливість візуального контролю за режимом його зносу. Разом з цим, така можливість забезпечується при будь-якій нерівномірності прилягання в одну або другу сторону магнітної стрічки до магнітної головки. Таким чином, вказане удосконалення магнітної головки дозволяє також враховувати можливу нерівномірність зносу її сердечника по своїй висоті після взаємодії з магнітною стрічкою, що відповідно забезпечує можливість підвищення точності візуального контролю за процесом поступового досягнення допустимого зносу робочого зазору свого сердечника. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Магнітна головка, що містить сердечник з обмоткою і розташовану в його робочому зазорі двокольорову прокладку, при цьому лінія переходу кольорів прокладки розміщена на глибині допустимого зносу робочого зазору і одним своїм кінцем розташована на самому його початку до зносу, яка відрізняється тим, що лінія переходу кольорів прокладки розташована на самому початку робочого зазору до його зносу другим своїм кінцем, а на глибині допустимого зносу зазначеного робочого зазору розміщена середня частина вказаної лінії переходу кольорів прокладки. 2 UA 90172 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
