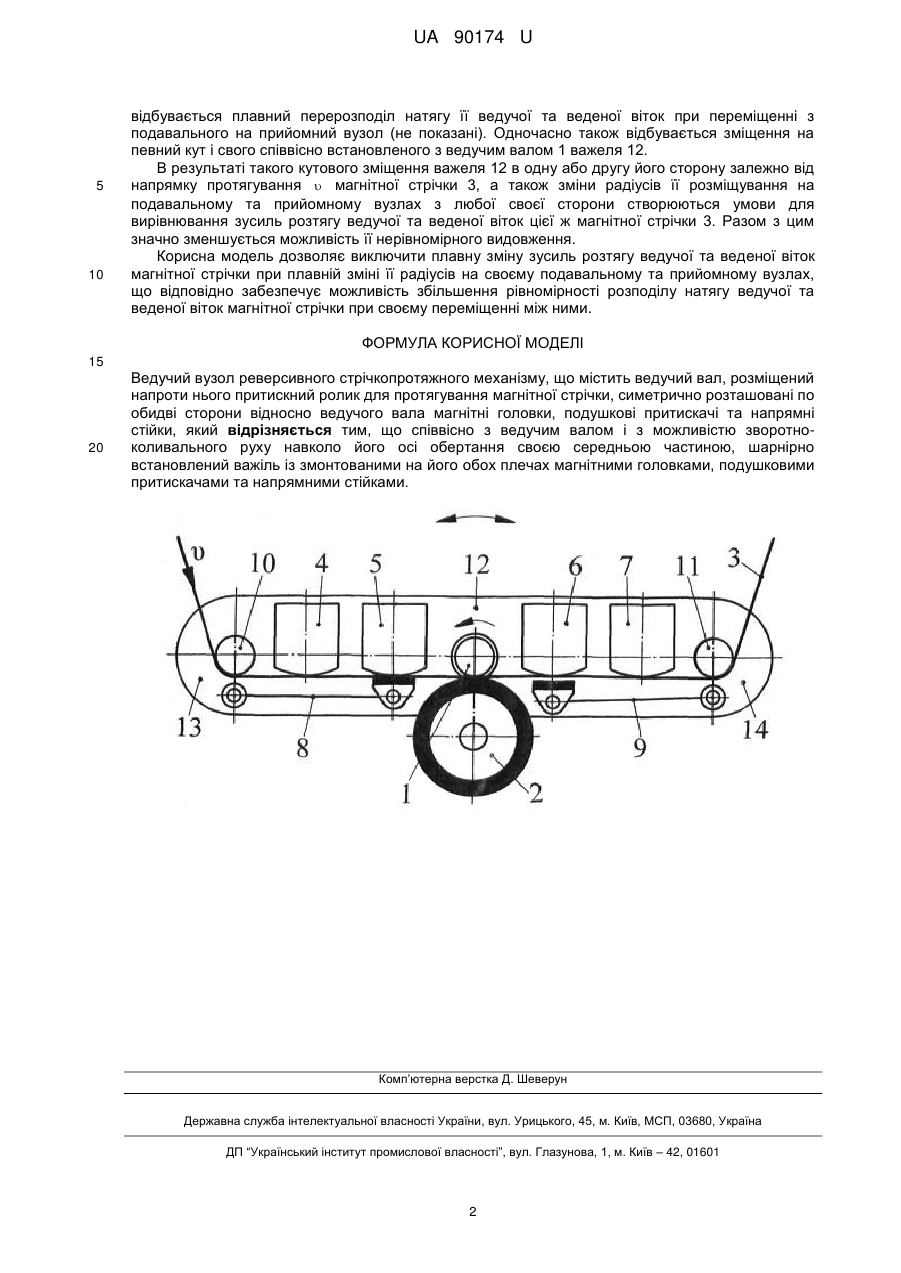

Ведучий вузол реверсивного стрічкопротяжного механізму, що містить ведучий вал, розміщений напроти нього притискний ролик для протягування магнітної стрічки, симетрично розташовані по обидві сторони відносно ведучого вала магнітні головки, подушкові притискачі та напрямні стійки, який відрізняється тим, що співвісно з ведучим валом і з можливістю зворотно-коливального руху навколо його осі обертання своєю середньою частиною, шарнірно встановлений важіль із змонтованими на його обох плечах магнітними головками, подушковими притискачами та напрямними стійками.

Текст

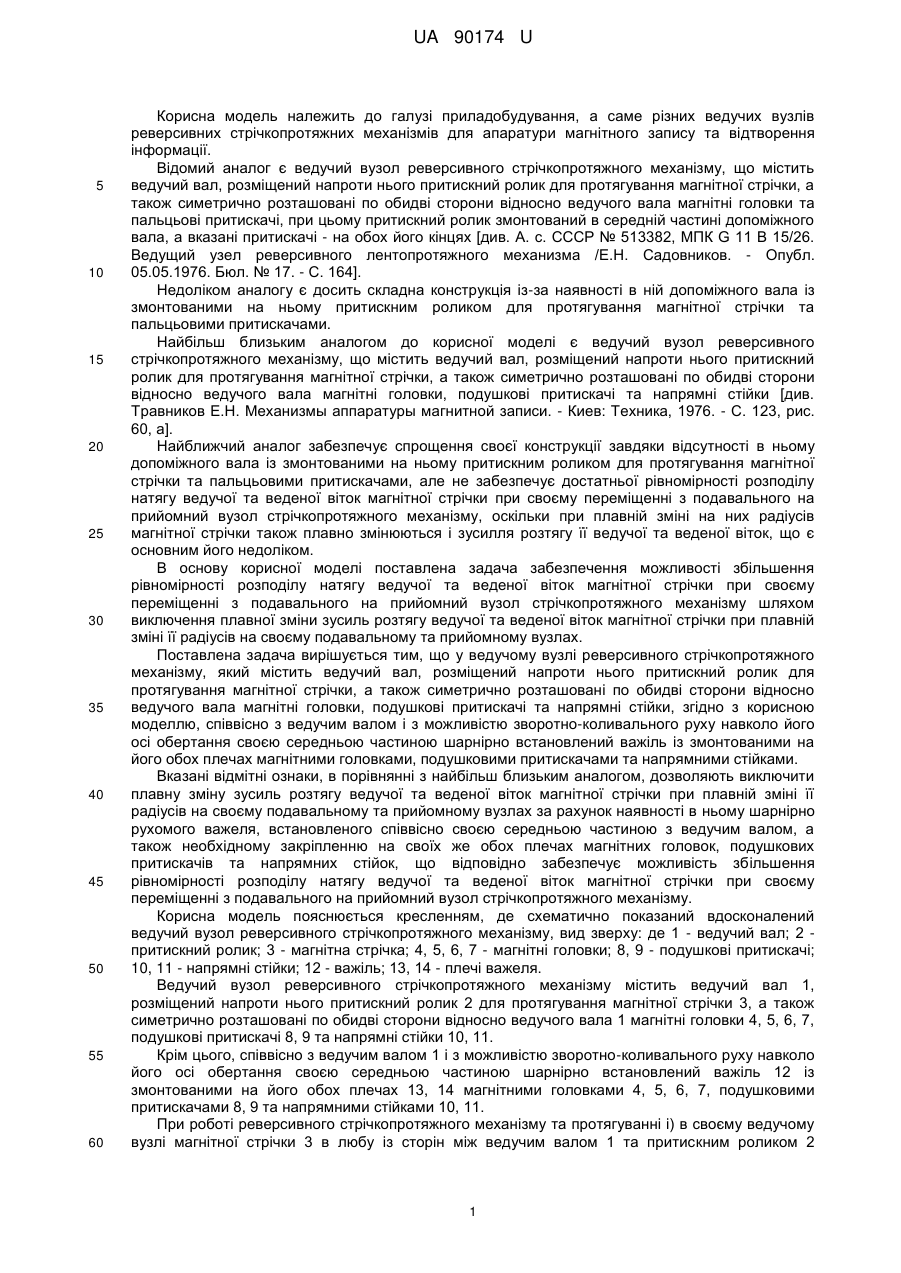

Реферат: UA 90174 U UA 90174 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі приладобудування, а саме різних ведучих вузлів реверсивних стрічкопротяжних механізмів для апаратури магнітного запису та відтворення інформації. Відомий аналог є ведучий вузол реверсивного стрічкопротяжного механізму, що містить ведучий вал, розміщений напроти нього притискний ролик для протягування магнітної стрічки, а також симетрично розташовані по обидві сторони відносно ведучого вала магнітні головки та пальцьові притискачі, при цьому притискний ролик змонтований в середній частині допоміжного вала, а вказані притискачі - на обох його кінцях [див. А. с. СССР № 513382, МПК G 11 В 15/26. Ведущий узел реверсивного лентопротяжного механизма /Е.Н. Садовников. - Опубл. 05.05.1976. Бюл. № 17. - С. 164]. Недоліком аналогу є досить складна конструкція із-за наявності в ній допоміжного вала із змонтованими на ньому притискним роликом для протягування магнітної стрічки та пальцьовими притискачами. Найбільш близьким аналогом до корисної моделі є ведучий вузол реверсивного стрічкопротяжного механізму, що містить ведучий вал, розміщений напроти нього притискний ролик для протягування магнітної стрічки, а також симетрично розташовані по обидві сторони відносно ведучого вала магнітні головки, подушкові притискачі та напрямні стійки [див. Травников Е.Н. Механизмы аппаратуры магнитной записи. - Киев: Техника, 1976. - С. 123, рис. 60, а]. Найближчий аналог забезпечує спрощення своєї конструкції завдяки відсутності в ньому допоміжного вала із змонтованими на ньому притискним роликом для протягування магнітної стрічки та пальцьовими притискачами, але не забезпечує достатньої рівномірності розподілу натягу ведучої та веденої віток магнітної стрічки при своєму переміщенні з подавального на прийомний вузол стрічкопротяжного механізму, оскільки при плавній зміні на них радіусів магнітної стрічки також плавно змінюються і зусилля розтягу її ведучої та веденої віток, що є основним його недоліком. В основу корисної моделі поставлена задача забезпечення можливості збільшення рівномірності розподілу натягу ведучої та веденої віток магнітної стрічки при своєму переміщенні з подавального на прийомний вузол стрічкопротяжного механізму шляхом виключення плавної зміни зусиль розтягу ведучої та веденої віток магнітної стрічки при плавній зміні її радіусів на своєму подавальному та прийомному вузлах. Поставлена задача вирішується тим, що у ведучому вузлі реверсивного стрічкопротяжного механізму, який містить ведучий вал, розміщений напроти нього притискний ролик для протягування магнітної стрічки, а також симетрично розташовані по обидві сторони відносно ведучого вала магнітні головки, подушкові притискачі та напрямні стійки, згідно з корисною моделлю, співвісно з ведучим валом і з можливістю зворотно-коливального руху навколо його осі обертання своєю середньою частиною шарнірно встановлений важіль із змонтованими на його обох плечах магнітними головками, подушковими притискачами та напрямними стійками. Вказані відмітні ознаки, в порівнянні з найбільш близьким аналогом, дозволяють виключити плавну зміну зусиль розтягу ведучої та веденої віток магнітної стрічки при плавній зміні її радіусів на своєму подавальному та прийомному вузлах за рахунок наявності в ньому шарнірно рухомого важеля, встановленого співвісно своєю середньою частиною з ведучим валом, а також необхідному закріпленню на своїх же обох плечах магнітних головок, подушкових притискачів та напрямних стійок, що відповідно забезпечує можливість збільшення рівномірності розподілу натягу ведучої та веденої віток магнітної стрічки при своєму переміщенні з подавального на прийомний вузол стрічкопротяжного механізму. Корисна модель пояснюється кресленням, де схематично показаний вдосконалений ведучий вузол реверсивного стрічкопротяжного механізму, вид зверху: де 1 - ведучий вал; 2 притискний ролик; 3 - магнітна стрічка; 4, 5, 6, 7 - магнітні головки; 8, 9 - подушкові притискачі; 10, 11 - напрямні стійки; 12 - важіль; 13, 14 - плечі важеля. Ведучий вузол реверсивного стрічкопротяжного механізму містить ведучий вал 1, розміщений напроти нього притискний ролик 2 для протягування магнітної стрічки 3, а також симетрично розташовані по обидві сторони відносно ведучого вала 1 магнітні головки 4, 5, 6, 7, подушкові притискачі 8, 9 та напрямні стійки 10, 11. Крім цього, співвісно з ведучим валом 1 і з можливістю зворотно-коливального руху навколо його осі обертання своєю середньою частиноюшарнірно встановлений важіль 12 із змонтованими на його обох плечах 13, 14 магнітними головками 4, 5, 6, 7, подушковими притискачами 8, 9 та напрямними стійками 10, 11. При роботі реверсивного стрічкопротяжного механізму та протягуванні і) в своєму ведучому вузлі магнітної стрічки 3 в любу із сторін між ведучим валом 1 та притискним роликом 2 1 UA 90174 U 5 10 відбувається плавний перерозподіл натягу її ведучої та веденої віток при переміщенні з подавального на прийомний вузол (не показані). Одночасно також відбувається зміщення на певний кут і свого співвісно встановленого з ведучим валом 1 важеля 12. В результаті такого кутового зміщення важеля 12 в одну або другу його сторону залежно від напрямку протягування  магнітної стрічки 3, а також зміни радіусів її розміщування на подавальному та прийомному вузлах з любої своєї сторони створюються умови для вирівнювання зусиль розтягу ведучої та веденої віток цієї ж магнітної стрічки 3. Разом з цим значно зменшується можливість її нерівномірного видовження. Корисна модель дозволяє виключити плавну зміну зусиль розтягу ведучої та веденої віток магнітної стрічки при плавній зміні її радіусів на своєму подавальному та прийомному вузлах, що відповідно забезпечує можливість збільшення рівномірності розподілу натягу ведучої та веденої віток магнітної стрічки при своєму переміщенні між ними. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Ведучий вузол реверсивного стрічкопротяжного механізму, що містить ведучий вал, розміщений напроти нього притискний ролик для протягування магнітної стрічки, симетрично розташовані по обидві сторони відносно ведучого вала магнітні головки, подушкові притискачі та напрямні стійки, який відрізняється тим, що співвісно з ведучим валом і з можливістю зворотноколивального руху навколо його осі обертання своєю середньою частиною, шарнірно встановлений важіль із змонтованими на його обох плечах магнітними головками, подушковими притискачами та напрямними стійками. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Huzenko Yurii Mykhailovych, Tryvailo Mykhailo Semenovych, Herasymov Heorhii Vsevolodovych

Автори російською

Гузенко Юрий Михайлович, Тривайло Михаил Семенович, Герасимов Георгий Всеволодович

МПК / Мітки

МПК: G11B 15/00
