Портативний електрогенератор

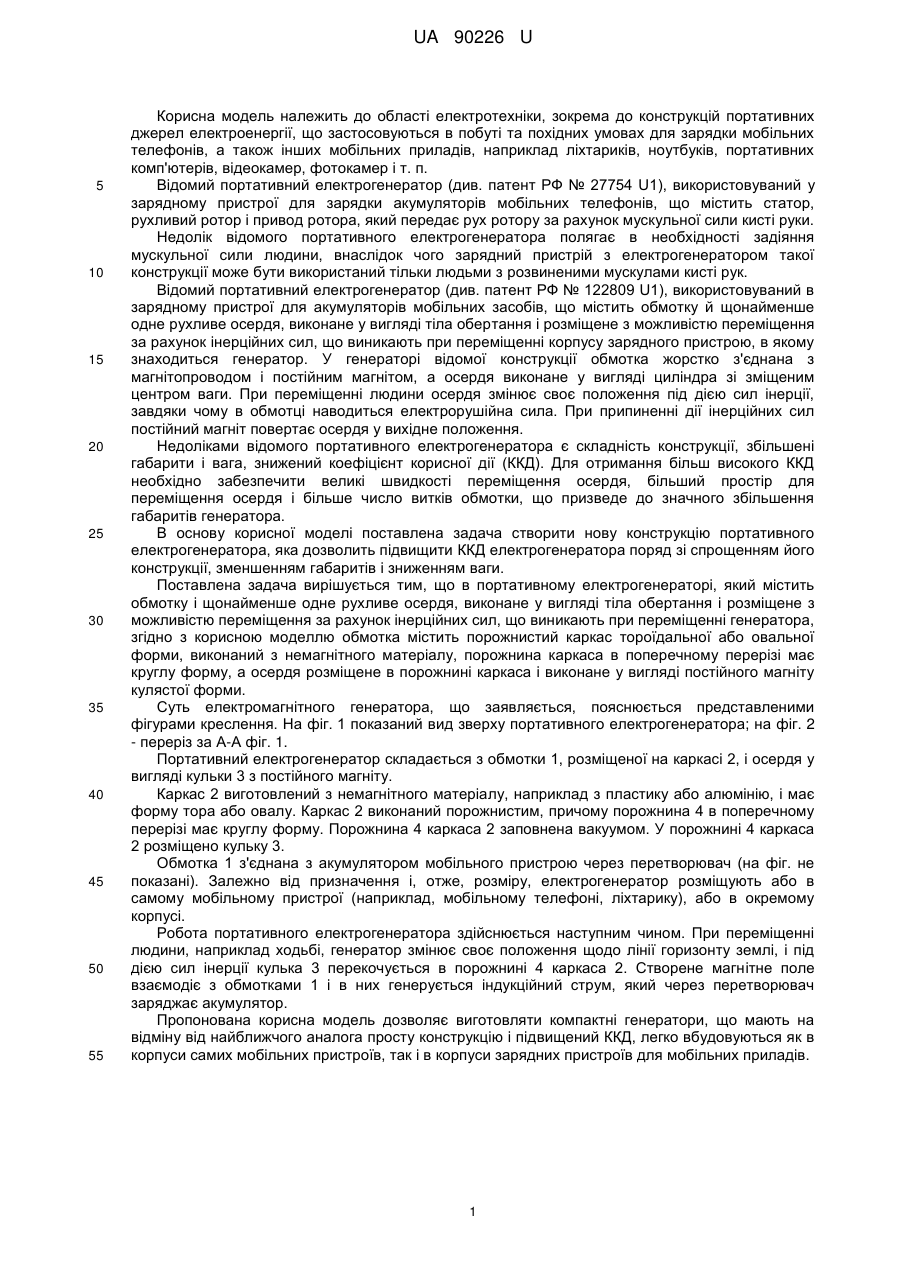

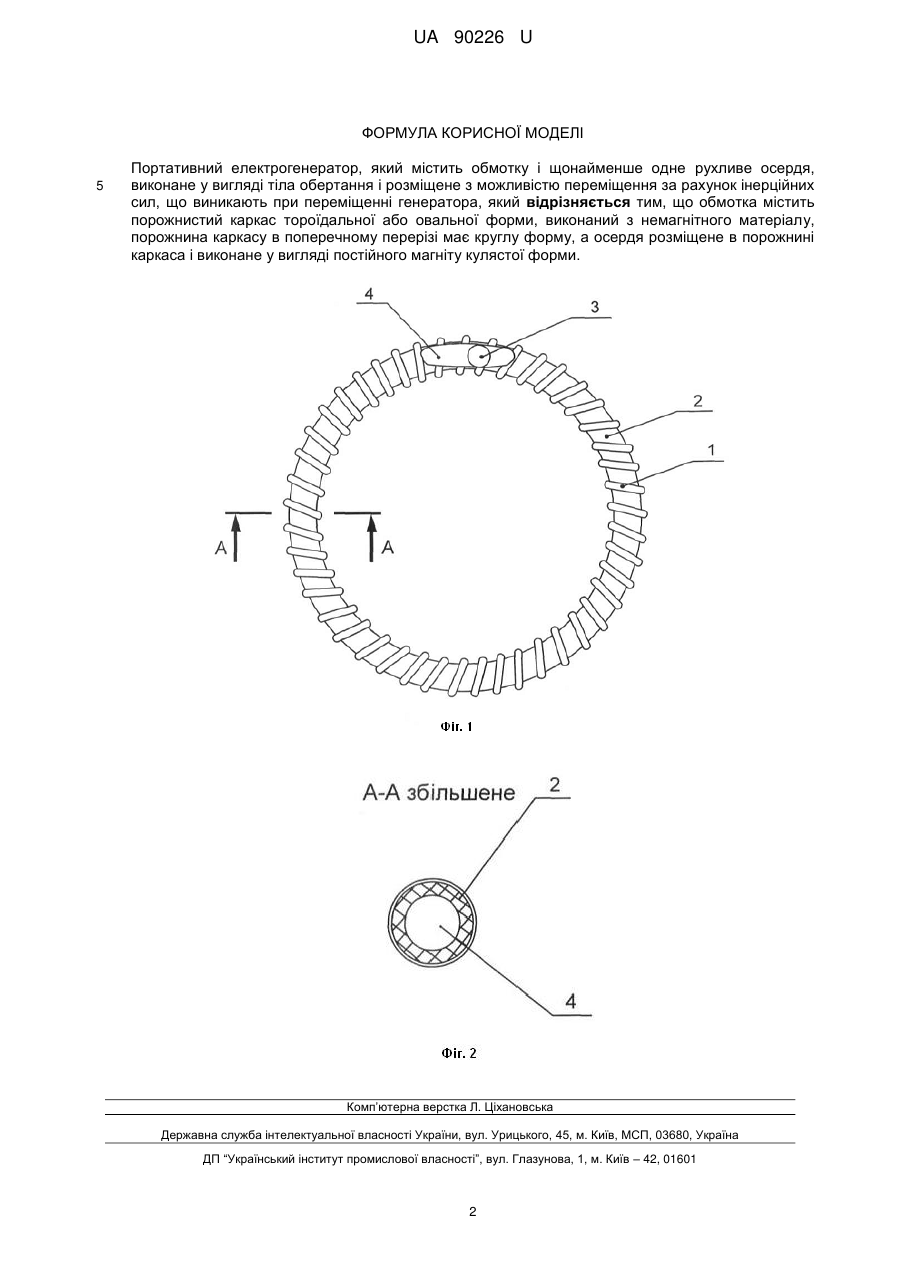

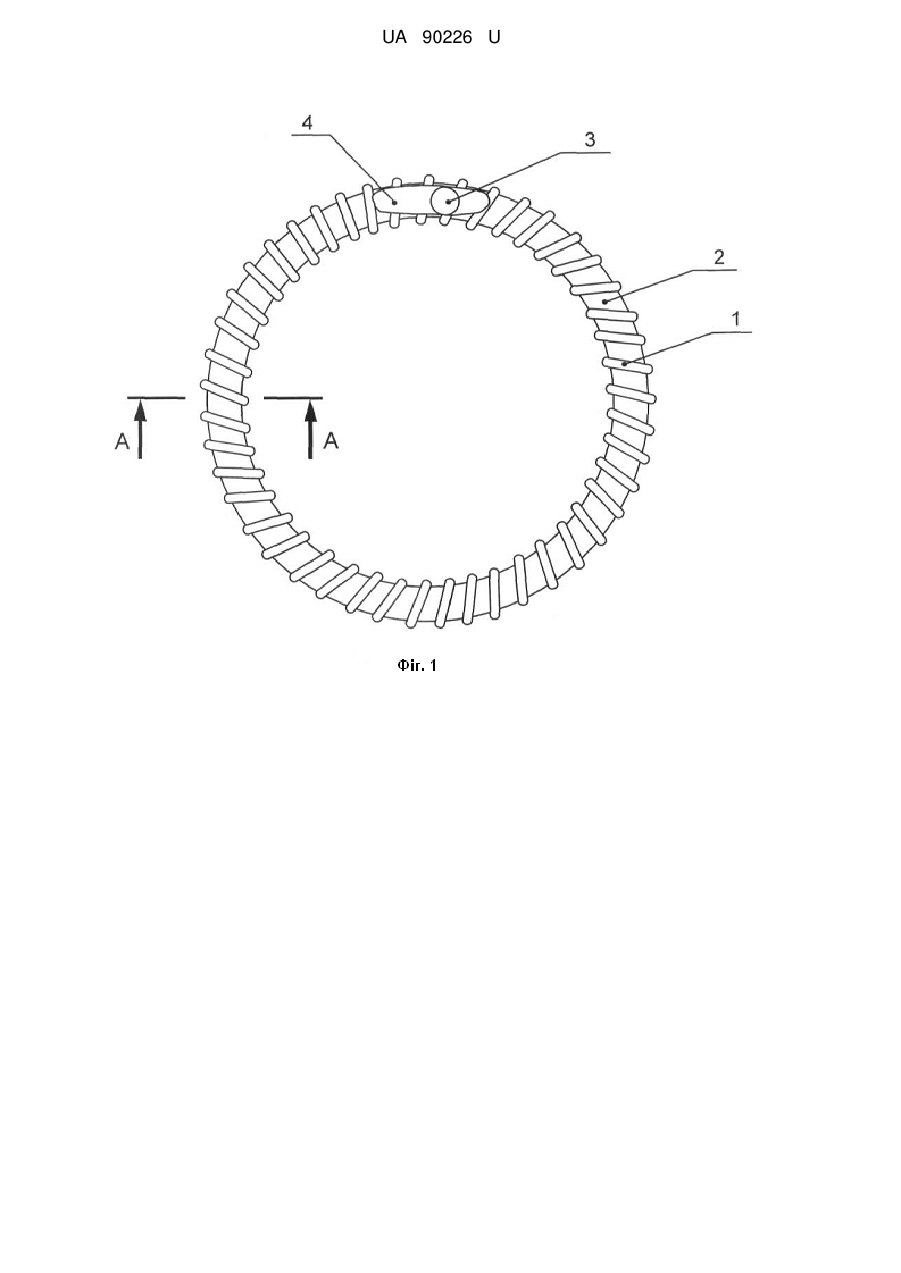

Реферат: UA 90226 U UA 90226 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області електротехніки, зокрема до конструкцій портативних джерел електроенергії, що застосовуються в побуті та похідних умовах для зарядки мобільних телефонів, а також інших мобільних приладів, наприклад ліхтариків, ноутбуків, портативних комп'ютерів, відеокамер, фотокамер і т. п. Відомий портативний електрогенератор (див. патент РФ № 27754 U1), використовуваний у зарядному пристрої для зарядки акумуляторів мобільних телефонів, що містить статор, рухливий ротор і привод ротора, який передає рух ротору за рахунок мускульної сили кисті руки. Недолік відомого портативного електрогенератора полягає в необхідності задіяння мускульної сили людини, внаслідок чого зарядний пристрій з електрогенератором такої конструкції може бути використаний тільки людьми з розвиненими мускулами кисті рук. Відомий портативний електрогенератор (див. патент РФ № 122809 U1), використовуваний в зарядному пристрої для акумуляторів мобільних засобів, що містить обмотку й щонайменше одне рухливе осердя, виконане у вигляді тіла обертання і розміщене з можливістю переміщення за рахунок інерційних сил, що виникають при переміщенні корпусу зарядного пристрою, в якому знаходиться генератор. У генераторі відомої конструкції обмотка жорстко з'єднана з магнітопроводом і постійним магнітом, а осердя виконане у вигляді циліндра зі зміщеним центром ваги. При переміщенні людини осердя змінює своє положення під дією сил інерції, завдяки чому в обмотці наводиться електрорушійна сила. При припиненні дії інерційних сил постійний магніт повертає осердя у вихідне положення. Недоліками відомого портативного електрогенератора є складність конструкції, збільшені габарити і вага, знижений коефіцієнт корисної дії (ККД). Для отримання більш високого ККД необхідно забезпечити великі швидкості переміщення осердя, більший простір для переміщення осердя і більше число витків обмотки, що призведе до значного збільшення габаритів генератора. В основу корисної моделі поставлена задача створити нову конструкцію портативного електрогенератора, яка дозволить підвищити ККД електрогенератора поряд зі спрощенням його конструкції, зменшенням габаритів і зниженням ваги. Поставлена задача вирішується тим, що в портативному електрогенераторі, який містить обмотку і щонайменше одне рухливе осердя, виконане у вигляді тіла обертання і розміщене з можливістю переміщення за рахунок інерційних сил, що виникають при переміщенні генератора, згідно з корисною моделлю обмотка містить порожнистий каркас тороїдальної або овальної форми, виконаний з немагнітного матеріалу, порожнина каркаса в поперечному перерізі має круглу форму, а осердя розміщене в порожнині каркаса і виконане у вигляді постійного магніту кулястої форми. Суть електромагнітного генератора, що заявляється, пояснюється представленими фігурами креслення. На фіг. 1 показаний вид зверху портативного електрогенератора; на фіг. 2 - переріз за А-А фіг. 1. Портативний електрогенератор складається з обмотки 1, розміщеної на каркасі 2, і осердя у вигляді кульки 3 з постійного магніту. Каркас 2 виготовлений з немагнітного матеріалу, наприклад з пластику або алюмінію, і має форму тора або овалу. Каркас 2 виконаний порожнистим, причому порожнина 4 в поперечному перерізі має круглу форму. Порожнина 4 каркаса 2 заповнена вакуумом. У порожнині 4 каркаса 2 розміщено кульку 3. Обмотка 1 з'єднана з акумулятором мобільного пристрою через перетворювач (на фіг. не показані). Залежно від призначення і, отже, розміру, електрогенератор розміщують або в самому мобільному пристрої (наприклад, мобільному телефоні, ліхтарику), або в окремому корпусі. Робота портативного електрогенератора здійснюється наступним чином. При переміщенні людини, наприклад ходьбі, генератор змінює своє положення щодо лінії горизонту землі, і під дією сил інерції кулька 3 перекочується в порожнині 4 каркаса 2. Створене магнітне поле взаємодіє з обмотками 1 і в них генерується індукційний струм, який через перетворювач заряджає акумулятор. Пропонована корисна модель дозволяє виготовляти компактні генератори, що мають на відміну від найближчого аналога просту конструкцію і підвищений ККД, легко вбудовуються як в корпуси самих мобільних пристроїв, так і в корпуси зарядних пристроїв для мобільних приладів. 1 UA 90226 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Портативний електрогенератор, який містить обмотку і щонайменше одне рухливе осердя, виконане у вигляді тіла обертання і розміщене з можливістю переміщення за рахунок інерційних сил, що виникають при переміщенні генератора, який відрізняється тим, що обмотка містить порожнистий каркас тороїдальної або овальної форми, виконаний з немагнітного матеріалу, порожнина каркасу в поперечному перерізі має круглу форму, а осердя розміщене в порожнині каркаса і виконане у вигляді постійного магніту кулястої форми. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
