Витратомір динамічний з розширеним діапазоном вимірюваня

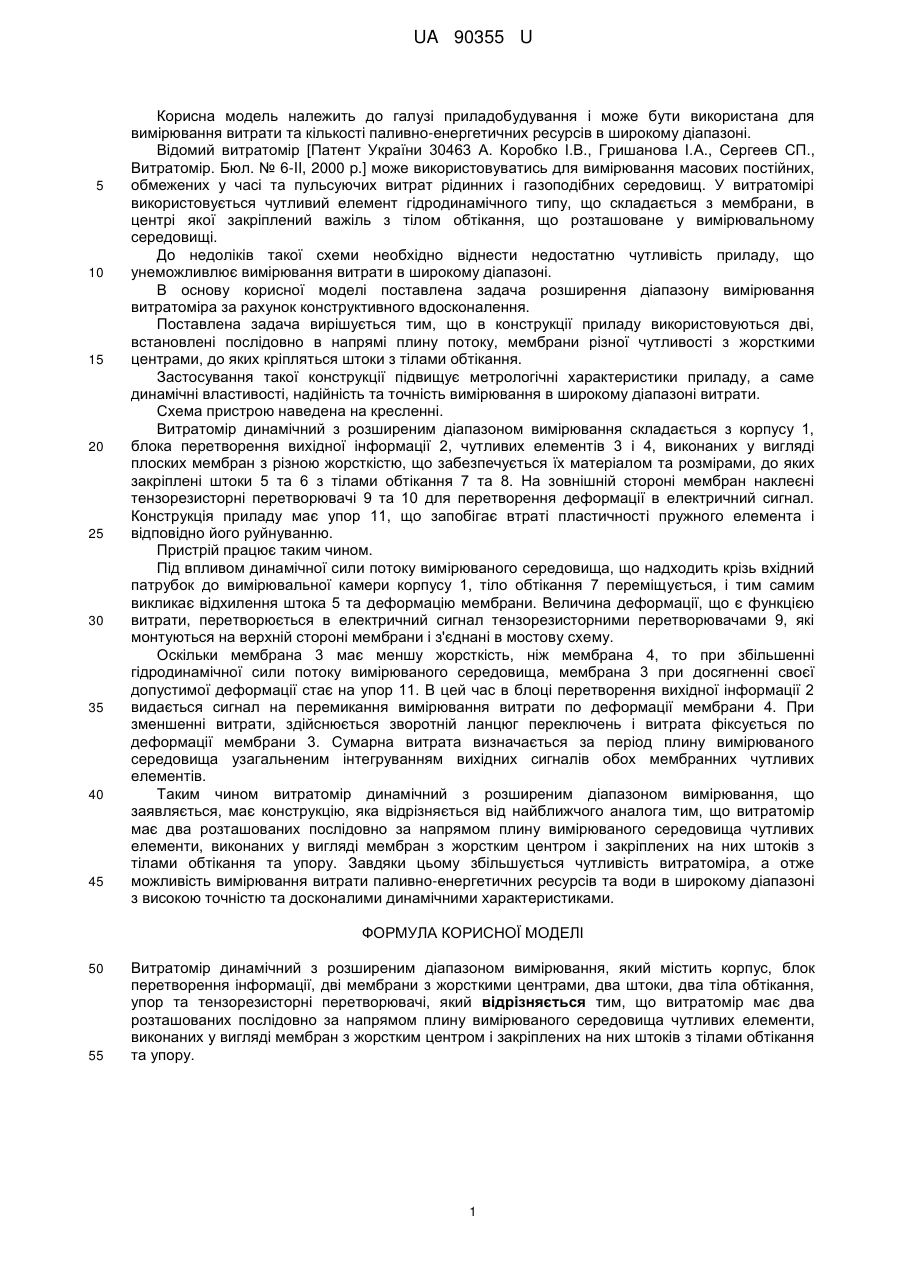

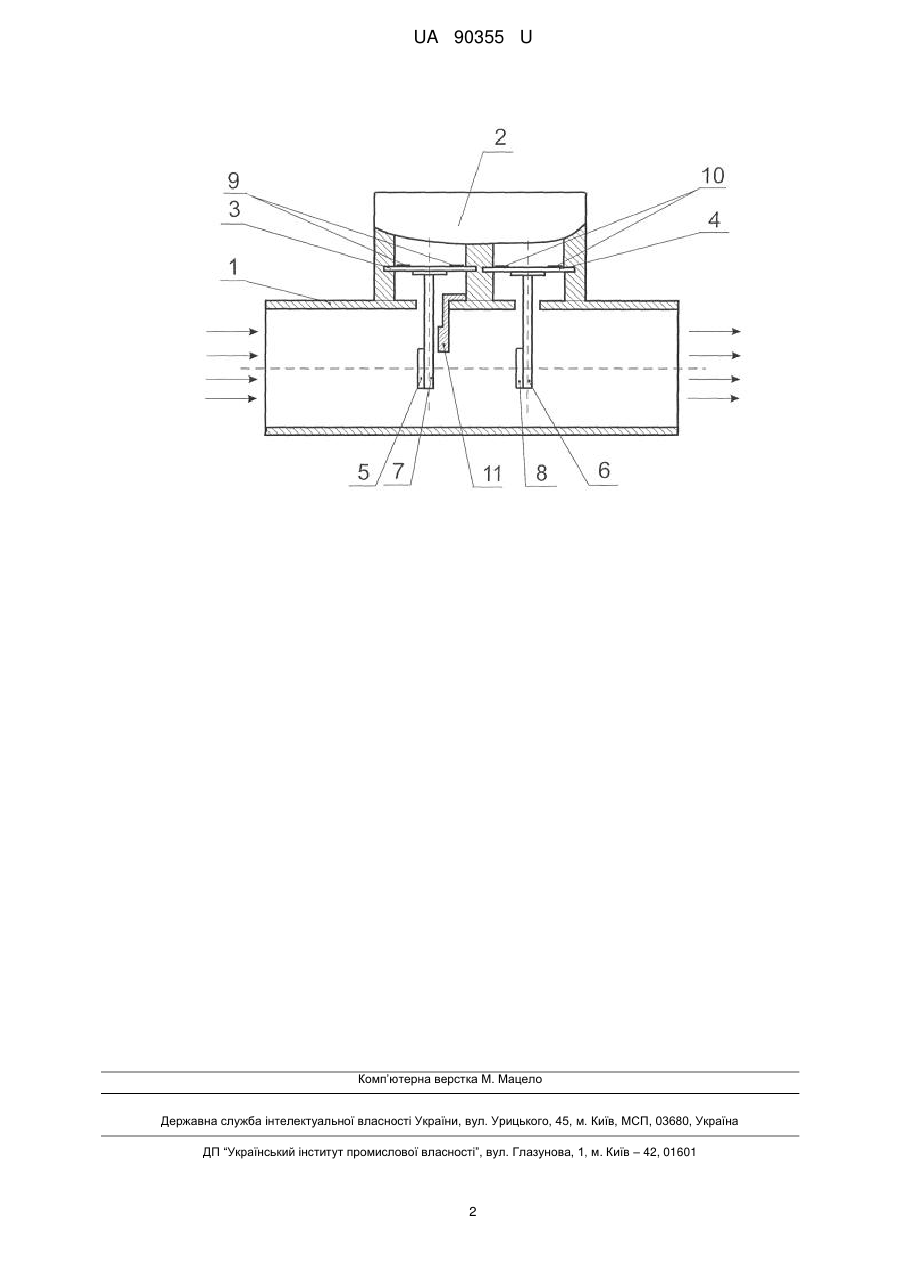

Реферат: Витратомір динамічний з розширеним діапазоном вимірювання містить корпус, блок перетворення інформації, дві мембрани з жорсткими центрами, два штоки, два тіла обтікання, упор та тензорезисторні перетворювачі. Витратомір має два розташованих послідовно за напрямом плину вимірюваного середовища чутливих елементи, виконаних у вигляді мембран з жорстким центром і закріплених на них штоків з тілами обтікання та упору. UA 90355 U (54) ВИТРАТОМІР ДИНАМІЧНИЙ З РОЗШИРЕНИМ ДІАПАЗОНОМ ВИМІРЮВАНЯ UA 90355 U UA 90355 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі приладобудування і може бути використана для вимірювання витрати та кількості паливно-енергетичних ресурсів в широкому діапазоні. Відомий витратомір [Патент України 30463 А. Коробко І.В., Гришанова І.А., Сергеев СП., Витратомір. Бюл. № 6-II, 2000 p.] може використовуватись для вимірювання масових постійних, обмежених у часі та пульсуючих витрат рідинних і газоподібних середовищ. У витратомірі використовується чутливий елемент гідродинамічного типу, що складається з мембрани, в центрі якої закріплений важіль з тілом обтікання, що розташоване у вимірювальному середовищі. До недоліків такої схеми необхідно віднести недостатню чутливість приладу, що унеможливлює вимірювання витрати в широкому діапазоні. В основу корисної моделі поставлена задача розширення діапазону вимірювання витратоміра за рахунок конструктивного вдосконалення. Поставлена задача вирішується тим, що в конструкції приладу використовуються дві, встановлені послідовно в напрямі плину потоку, мембрани різної чутливості з жорсткими центрами, до яких кріпляться штоки з тілами обтікання. Застосування такої конструкції підвищує метрологічні характеристики приладу, а саме динамічні властивості, надійність та точність вимірювання в широкому діапазоні витрати. Схема пристрою наведена на кресленні. Витратомір динамічний з розширеним діапазоном вимірювання складається з корпусу 1, блока перетворення вихідної інформації 2, чутливих елементів 3 і 4, виконаних у вигляді плоских мембран з різною жорсткістю, що забезпечується їх матеріалом та розмірами, до яких закріплені штоки 5 та 6 з тілами обтікання 7 та 8. На зовнішній стороні мембран наклеєні тензорезисторні перетворювачі 9 та 10 для перетворення деформації в електричний сигнал. Конструкція приладу має упор 11, що запобігає втраті пластичності пружного елемента і відповідно його руйнуванню. Пристрій працює таким чином. Під впливом динамічної сили потоку вимірюваного середовища, що надходить крізь вхідний патрубок до вимірювальної камери корпусу 1, тіло обтікання 7 переміщується, і тим самим викликає відхилення штока 5 та деформацію мембрани. Величина деформації, що є функцією витрати, перетворюється в електричний сигнал тензорезисторними перетворювачами 9, які монтуються на верхній стороні мембрани і з'єднані в мостову схему. Оскільки мембрана 3 має меншу жорсткість, ніж мембрана 4, то при збільшенні гідродинамічної сили потоку вимірюваного середовища, мембрана 3 при досягненні своєї допустимої деформації стає на упор 11. В цей час в блоці перетворення вихідної інформації 2 видається сигнал на перемикання вимірювання витрати по деформації мембрани 4. При зменшенні витрати, здійснюється зворотній ланцюг переключень і витрата фіксується по деформації мембрани 3. Сумарна витрата визначається за період плину вимірюваного середовища узагальненим інтегруванням вихідних сигналів обох мембранних чутливих елементів. Таким чином витратомір динамічний з розширеним діапазоном вимірювання, що заявляється, має конструкцію, яка відрізняється від найближчого аналога тим, що витратомір має два розташованих послідовно за напрямом плину вимірюваного середовища чутливих елементи, виконаних у вигляді мембран з жорстким центром і закріплених на них штоків з тілами обтікання та упору. Завдяки цьому збільшується чутливість витратоміра, а отже можливість вимірювання витрати паливно-енергетичних ресурсів та води в широкому діапазоні з високою точністю та досконалими динамічними характеристиками. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Витратомір динамічний з розширеним діапазоном вимірювання, який містить корпус, блок перетворення інформації, дві мембрани з жорсткими центрами, два штоки, два тіла обтікання, упор та тензорезисторні перетворювачі, який відрізняється тим, що витратомір має два розташованих послідовно за напрямом плину вимірюваного середовища чутливих елементи, виконаних у вигляді мембран з жорстким центром і закріплених на них штоків з тілами обтікання та упору. 1 UA 90355 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
