Спосіб модуляції променя лазера

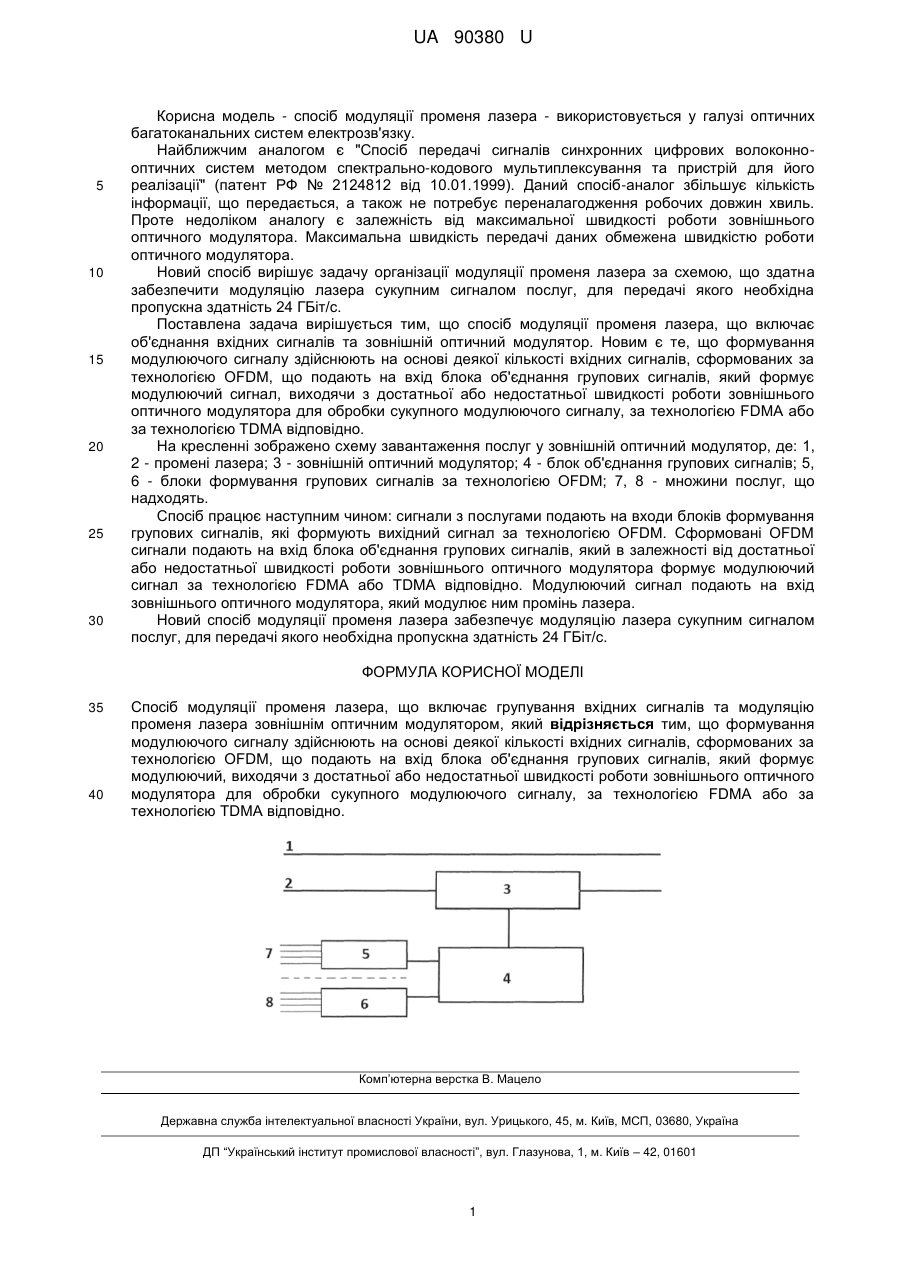

Реферат: UA 90380 U UA 90380 U 5 10 15 20 25 30 Корисна модель - спосіб модуляції променя лазера - використовується у галузі оптичних багатоканальних систем електрозв'язку. Найближчим аналогом є "Спосіб передачі сигналів синхронних цифрових волоконнооптичних систем методом спектрально-кодового мультиплексування та пристрій для його реалізації" (патент РФ № 2124812 від 10.01.1999). Даний спосіб-аналог збільшує кількість інформації, що передається, а також не потребує переналагодження робочих довжин хвиль. Проте недоліком аналогу є залежність від максимальної швидкості роботи зовнішнього оптичного модулятора. Максимальна швидкість передачі даних обмежена швидкістю роботи оптичного модулятора. Новий спосіб вирішує задачу організації модуляції променя лазера за схемою, що здатна забезпечити модуляцію лазера сукупним сигналом послуг, для передачі якого необхідна пропускна здатність 24 ГБіт/с. Поставлена задача вирішується тим, що спосіб модуляції променя лазера, що включає об'єднання вхідних сигналів та зовнішній оптичний модулятор. Новим є те, що формування модулюючого сигналу здійснюють на основі деякої кількості вхідних сигналів, сформованих за технологією OFDM, що подають на вхід блока об'єднання групових сигналів, який формує модулюючий сигнал, виходячи з достатньої або недостатньої швидкості роботи зовнішнього оптичного модулятора для обробки сукупного модулюючого сигналу, за технологією FDMA або за технологією TDMA відповідно. На кресленні зображено схему завантаження послуг у зовнішній оптичний модулятор, де: 1, 2 - промені лазера; 3 - зовнішній оптичний модулятор; 4 - блок об'єднання групових сигналів; 5, 6 - блоки формування групових сигналів за технологією OFDM; 7, 8 - множини послуг, що надходять. Спосіб працює наступним чином: сигнали з послугами подають на входи блоків формування групових сигналів, які формують вихідний сигнал за технологією OFDM. Сформовані OFDM сигнали подають на вхід блока об'єднання групових сигналів, який в залежності від достатньої або недостатньої швидкості роботи зовнішнього оптичного модулятора формує модулюючий сигнал за технологією FDMA або TDMA відповідно. Модулюючий сигнал подають на вхід зовнішнього оптичного модулятора, який модулює ним промінь лазера. Новий спосіб модуляції променя лазера забезпечує модуляцію лазера сукупним сигналом послуг, для передачі якого необхідна пропускна здатність 24 ГБіт/с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Спосіб модуляції променя лазера, що включає групування вхідних сигналів та модуляцію променя лазера зовнішнім оптичним модулятором, який відрізняється тим, що формування модулюючого сигналу здійснюють на основі деякої кількості вхідних сигналів, сформованих за технологією OFDM, що подають на вхід блока об'єднання групових сигналів, який формує модулюючий, виходячи з достатньої або недостатньої швидкості роботи зовнішнього оптичного модулятора для обробки сукупного модулюючого сигналу, за технологією FDMA або за технологією TDMA відповідно. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
