Термос з підсвічуванням

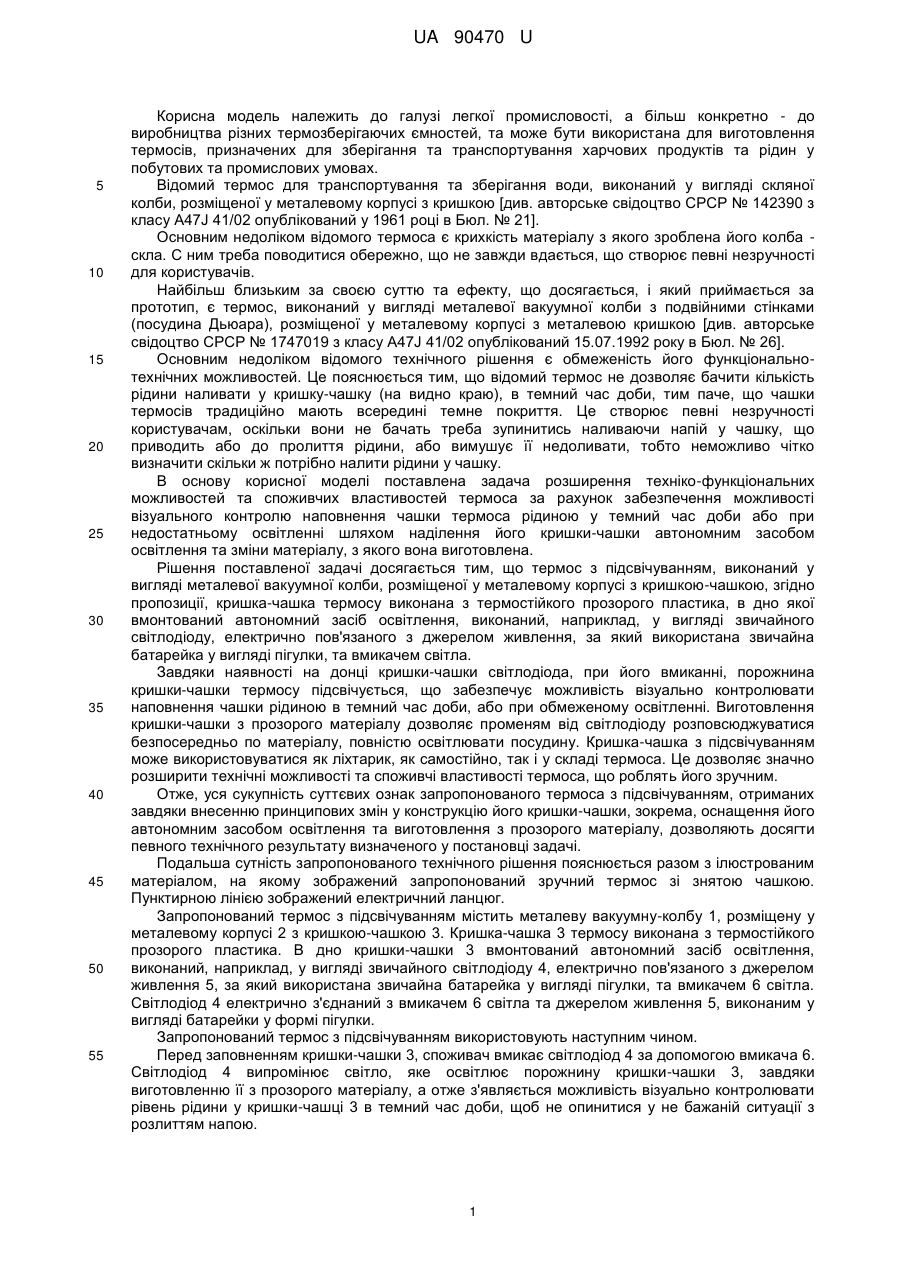

Реферат: UA 90470 U UA 90470 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі легкої промисловості, а більш конкретно - до виробництва різних термозберігаючих ємностей, та може бути використана для виготовлення термосів, призначених для зберігання та транспортування харчових продуктів та рідин у побутових та промислових умовах. Відомий термос для транспортування та зберігання води, виконаний у вигляді скляної колби, розміщеної у металевому корпусі з кришкою [див. авторське свідоцтво СРСР № 142390 з класу A47J 41/02 опублікований у 1961 році в Бюл. № 21]. Основним недоліком відомого термоса є крихкість матеріалу з якого зроблена його колба скла. С ним треба поводитися обережно, що не завжди вдається, що створює певні незручності для користувачів. Найбільш близьким за своєю суттю та ефекту, що досягається, і який приймається за прототип, є термос, виконаний у вигляді металевої вакуумної колби з подвійними стінками (посудина Дьюара), розміщеної у металевому корпусі з металевою кришкою [див. авторське свідоцтво СРСР № 1747019 з класу A47J 41/02 опублікований 15.07.1992 року в Бюл. № 26]. Основним недоліком відомого технічного рішення є обмеженість його функціональнотехнічних можливостей. Це пояснюється тим, що відомий термос не дозволяє бачити кількість рідини наливати у кришку-чашку (на видно краю), в темний час доби, тим паче, що чашки термосів традиційно мають всередині темне покриття. Це створює певні незручності користувачам, оскільки вони не бачать треба зупинитись наливаючи напій у чашку, що приводить або до пролиття рідини, або вимушує її недоливати, тобто неможливо чітко визначити скільки ж потрібно налити рідини у чашку. В основу корисної моделі поставлена задача розширення техніко-функціональних можливостей та споживчих властивостей термоса за рахунок забезпечення можливості візуального контролю наповнення чашки термоса рідиною у темний час доби або при недостатньому освітленні шляхом наділення його кришки-чашки автономним засобом освітлення та зміни матеріалу, з якого вона виготовлена. Рішення поставленої задачі досягається тим, що термос з підсвічуванням, виконаний у вигляді металевої вакуумної колби, розміщеної у металевому корпусі з кришкою-чашкою, згідно пропозиції, кришка-чашка термосу виконана з термостійкого прозорого пластика, в дно якої вмонтований автономний засіб освітлення, виконаний, наприклад, у вигляді звичайного світлодіоду, електрично пов'язаного з джерелом живлення, за який використана звичайна батарейка у вигляді пігулки, та вмикачем світла. Завдяки наявності на донці кришки-чашки світлодіода, при його вмиканні, порожнина кришки-чашки термосу підсвічується, що забезпечує можливість візуально контролювати наповнення чашки рідиною в темний час доби, або при обмеженому освітленні. Виготовлення кришки-чашки з прозорого матеріалу дозволяє променям від світлодіоду розповсюджуватися безпосередньо по матеріалу, повністю освітлювати посудину. Кришка-чашка з підсвічуванням може використовуватися як ліхтарик, як самостійно, так і у складі термоса. Це дозволяє значно розширити технічні можливості та споживчі властивості термоса, що роблять його зручним. Отже, уся сукупність суттєвих ознак запропонованого термоса з підсвічуванням, отриманих завдяки внесенню принципових змін у конструкцію його кришки-чашки, зокрема, оснащення його автономним засобом освітлення та виготовлення з прозорого матеріалу, дозволяють досягти певного технічного результату визначеного у постановці задачі. Подальша сутність запропонованого технічного рішення пояснюється разом з ілюстрованим матеріалом, на якому зображений запропонований зручний термос зі знятою чашкою. Пунктирною лінією зображений електричний ланцюг. Запропонований термос з підсвічуванням містить металеву вакуумну-колбу 1, розміщену у металевому корпусі 2 з кришкою-чашкою 3. Кришка-чашка 3 термосу виконана з термостійкого прозорого пластика. В дно кришки-чашки 3 вмонтований автономний засіб освітлення, виконаний, наприклад, у вигляді звичайного світлодіоду 4, електрично пов'язаного з джерелом живлення 5, за який використана звичайна батарейка у вигляді пігулки, та вмикачем 6 світла. Світлодіод 4 електрично з'єднаний з вмикачем 6 світла та джерелом живлення 5, виконаним у вигляді батарейки у формі пігулки. Запропонований термос з підсвічуванням використовують наступним чином. Перед заповненням кришки-чашки 3, споживач вмикає світлодіод 4 за допомогою вмикача 6. Світлодіод 4 випромінює світло, яке освітлює порожнину кришки-чашки 3, завдяки виготовленню її з прозорого матеріалу, а отже з'являється можливість візуально контролювати рівень рідини у кришки-чашці 3 в темний час доби, щоб не опинитися у не бажаній ситуації з розлиттям напою. 1 UA 90470 U 5 При необхідності такий термос (або окремо його кришку-чашку 3) можна використовувати як ліхтарик, що дозволяє розширити його область застосування. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести розширення техніко-функціональних можливостей та споживчих властивостей за рахунок оснащення кришки-чашки 3 термоса автономним засобом освітлення, а також розширення області використання з тієї ж причини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Термос з підсвічуванням, виконаний у вигляді металевої вакуумної колби, розміщеної у металевому корпусі з чашкою, який відрізняється тим, що кришка-чашка термосу виконана з термостійкого прозорого пластика, в дно якої вмонтований автономний засіб освітлення, виконаний, наприклад, у вигляді звичайного світлодіоду, електрично пов'язаного з джерелом живлення, за який використана звичайна батарейка у вигляді пігулки, та вмикачем світла. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
