Інтегрована система цифрового вибіркового виклику

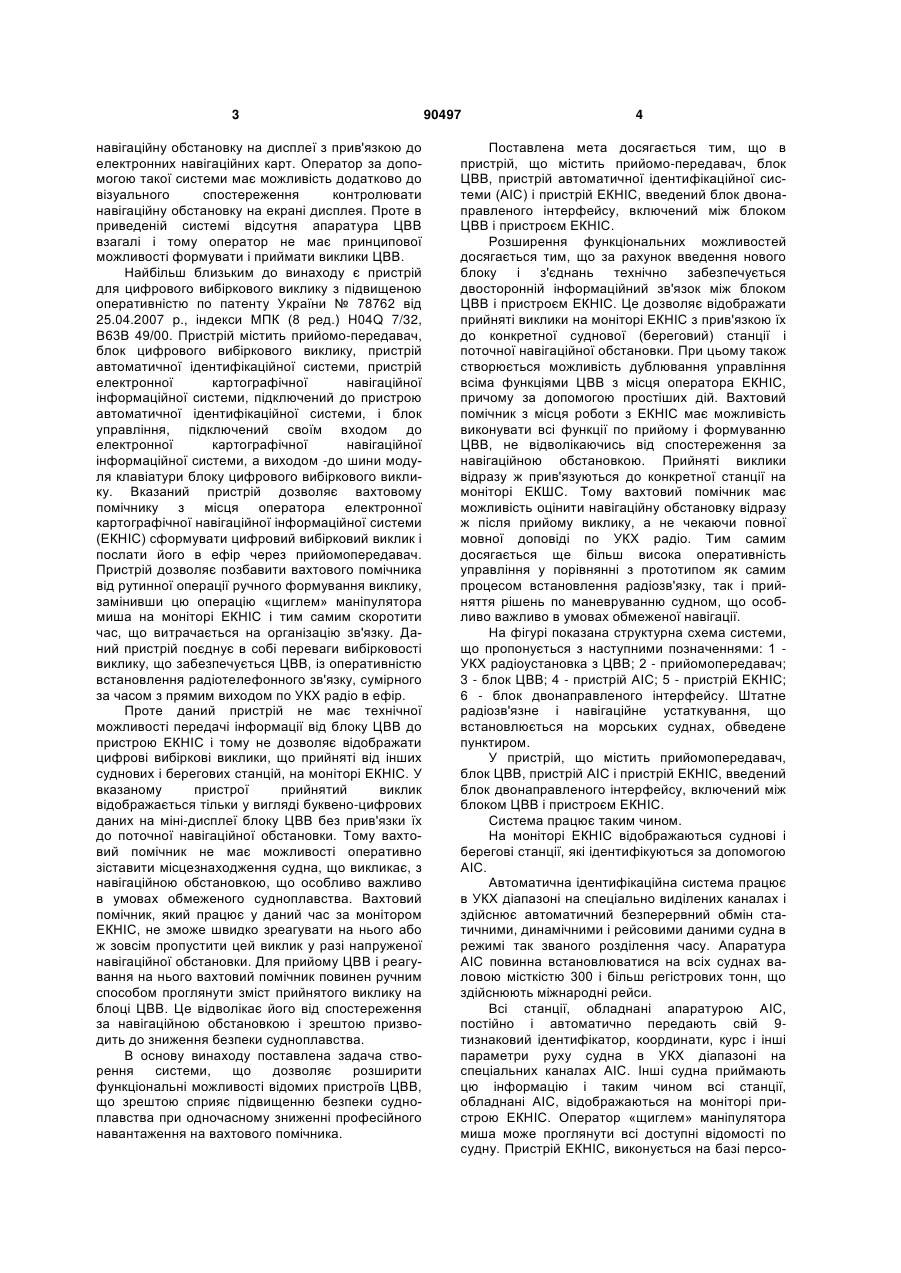

Інтегрована система цифрового вибіркового виклику, що містить ультракороткохвильову радіоустановку у складі приймача-передавача і блока цифрового вибіркового виклику, пристрій автоматичної ідентифікаційної системи, пристрій електронної картографічної навігаційної інформаційної системи, яка відрізняється тим, що введений блок двонаправленого інтерфейсу, включений між блоком цифрового вибіркового виклику і пристроєм електронної картографічної навігаційної інформаційної системи. (19) (21) a200709203 (22) 13.08.2007 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) ШИШКІН ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, КОШЕВИЙ ВІТАЛІЙ МИХАЙЛОВИЧ, ЗАІЧКО ВОЛОДИМИР СЕРГІЙОВИЧ (73) ОДЕСЬКА НАЦІОНАЛЬНА МОРСЬКА АКАДЕМІЯ (56) UA 78762 C2, 24.04.2007 US 4491966 A, 01.01.1985 JP 2002063700 A, 28.02.2002 WO 8800379 A1, 14.01.1988 US 2002050952 A1, 02.05.2002 3 навігаційну обстановку на дисплеї з прив'язкою до електронних навігаційних карт. Оператор за допомогою такої системи має можливість додатково до візуального спостереження контролювати навігаційну обстановку на екрані дисплея. Проте в приведеній системі відсутня апаратура ЦВВ взагалі і тому оператор не має принципової можливості формувати і приймати виклики ЦВВ. Найбільш близьким до винаходу є пристрій для цифрового вибіркового виклику з підвищеною оперативністю по патенту України № 78762 від 25.04.2007 p., індекси МПК (8 ред.) H04Q 7/32, В63В 49/00. Пристрій містить прийомо-передавач, блок цифрового вибіркового виклику, пристрій автоматичної ідентифікаційної системи, пристрій електронної картографічної навігаційної інформаційної системи, підключений до пристрою автоматичної ідентифікаційної системи, і блок управління, підключений своїм входом до електронної картографічної навігаційної інформаційної системи, а виходом -до шини модуля клавіатури блоку цифрового вибіркового виклику. Вказаний пристрій дозволяє вахтовому помічнику з місця оператора електронної картографічної навігаційної інформаційної системи (ЕКНІС) сформувати цифровий вибірковий виклик і послати його в ефір через прийомопередавач. Пристрій дозволяє позбавити вахтового помічника від рутинної операції ручного формування виклику, замінивши цю операцію «щиглем» маніпулятора миша на моніторі ЕКНІС і тим самим скоротити час, що витрачається на організацію зв'язку. Даний пристрій поєднує в собі переваги вибірковості виклику, що забезпечується ЦВВ, із оперативністю встановлення радіотелефонного зв'язку, сумірного за часом з прямим виходом по УКХ радіо в ефір. Проте даний пристрій не має технічної можливості передачі інформації від блоку ЦВВ до пристрою ЕКНІС і тому не дозволяє відображати цифрові вибіркові виклики, що прийняті від інших суднових і берегових станцій, на моніторі ЕКНІС. У вказаному пристрої прийнятий виклик відображається тільки у вигляді буквено-цифрових даних на міні-дисплеї блоку ЦВВ без прив'язки їх до поточної навігаційної обстановки. Тому вахтовий помічник не має можливості оперативно зіставити місцезнаходження судна, що викликає, з навігаційною обстановкою, що особливо важливо в умовах обмеженого судноплавства. Вахтовий помічник, який працює у даний час за монітором ЕКНІС, не зможе швидко зреагувати на нього або ж зовсім пропустити цей виклик у разі напруженої навігаційної обстановки. Для прийому ЦВВ і реагування на нього вахтовий помічник повинен ручним способом проглянути зміст прийнятого виклику на блоці ЦВВ. Це відволікає його від спостереження за навігаційною обстановкою і зрештою призводить до зниження безпеки судноплавства. В основу винаходу поставлена задача створення системи, що дозволяє розширити функціональні можливості відомих пристроїв ЦВВ, що зрештою сприяє підвищенню безпеки судноплавства при одночасному зниженні професійного навантаження на вахтового помічника. 90497 4 Поставлена мета досягається тим, що в пристрій, що містить прийомо-передавач, блок ЦВВ, пристрій автоматичної ідентифікаційної системи (АІС) і пристрій ЕКНІС, введений блок двонаправленого інтерфейсу, включений між блоком ЦВВ і пристроєм ЕКНІС. Розширення функціональних можливостей досягається тим, що за рахунок введення нового блоку і з'єднань технічно забезпечується двосторонній інформаційний зв'язок між блоком ЦВВ і пристроєм ЕКНІС. Це дозволяє відображати прийняті виклики на моніторі ЕКНІС з прив'язкою їх до конкретної суднової (береговий) станції і поточної навігаційної обстановки. При цьому також створюється можливість дублювання управління всіма функціями ЦВВ з місця оператора ЕКНІС, причому за допомогою простіших дій. Вахтовий помічник з місця роботи з ЕКНІС має можливість виконувати всі функції по прийому і формуванню ЦВВ, не відволікаючись від спостереження за навігаційною обстановкою. Прийняті виклики відразу ж прив'язуються до конкретної станції на моніторі ЕКШС. Тому вахтовий помічник має можливість оцінити навігаційну обстановку відразу ж після прийому виклику, а не чекаючи повної мовної доповіді по УКХ радіо. Тим самим досягається ще більш висока оперативність управління у порівнянні з прототипом як самим процесом встановлення радіозв'язку, так і прийняття рішень по маневруванню судном, що особливо важливо в умовах обмеженої навігації. На фігурі показана структурна схема системи, що пропонується з наступними позначеннями: 1 УКХ радіоустановка з ЦВВ; 2 - прийомопередавач; 3 - блок ЦВВ; 4 - пристрій АІС; 5 - пристрій ЕКНІС; 6 - блок двонаправленого інтерфейсу. Штатне радіозв'язне і навігаційне устаткування, що встановлюється на морських суднах, обведене пунктиром. У пристрій, що містить прийомопередавач, блок ЦВВ, пристрій АІС і пристрій ЕКНІС, введений блок двонаправленого інтерфейсу, включений між блоком ЦВВ і пристроєм ЕКНІС. Система працює таким чином. На моніторі ЕКНІС відображаються суднові і берегові станції, які ідентифікуються за допомогою АІС. Автоматична ідентифікаційна система працює в УКХ діапазоні на спеціально виділених каналах і здійснює автоматичний безперервний обмін статичними, динамічними і рейсовими даними судна в режимі так званого розділення часу. Апаратура АІС повинна встановлюватися на всіх суднах валовою місткістю 300 і більш регістрових тонн, що здійснюють міжнародні рейси. Всі станції, обладнані апаратурою АІС, постійно і автоматично передають свій 9тизнаковий ідентифікатор, координати, курс і інші параметри руху судна в УКХ діапазоні на спеціальних каналах АІС. Інші судна приймають цю інформацію і таким чином всі станції, обладнані АІС, відображаються на моніторі пристрою ЕКНІС. Оператор «щиглем» маніпулятора миша може проглянути всі доступні відомості по судну. Пристрій ЕКНІС, виконується на базі персо 5 нального комп'ютера із відповідним програмним забезпеченням електронної картографії. Блок ЦВВ і пристрій ЕКНІС з'єднані один з одним через блок двонап-равленого інтерфейсу, який забезпечує між ними двосторонній інформаційний обмін. При необхідності виклику станції морської рухомої служби оператор робить «щиглик» маніпулятором миша по зображенню потрібної станції -морського судна, або берегової станції. В цьому випадку на блок ЦВВ поступає інформаційна послідовність, що відповідає змісту потрібного виклику. Зміст виклику оператор вибирає або вводить з монітора ЕКНІС. Далі ЦВВ передається в ефір через прийомопередавач. У цифровому вибірковому виклику передається обмежене число даних за допомогою цифрових кодів. До таких даних належать: 9тизнаковий цифровий ідентифікатор суднової або берегової станції, координати, номер робочого радіотелефонного каналу, пріоритет виклику і інші дані. У УКХ діапазоні ЦВВ роблять на спеціально відведеному для цієї цілі 70-му каналі для того, щоб оповістити про бажаний подальший зв'язку по радіотелефону. У разі отримання виклику на блоці ЦВВ спрацьовує звукова і візуальна сигналізація. Установка апаратури ЦВВ є обов'язковою для всіх суден, які здійснюють міжнародні рейси. При прийомі виклику на блоці ЦВВ спрацьовує сигналізація. Одночасно прийнятий виклик через блок двонаправленого інтерфейсу поступає на пристрій ЕКНІС і на його моніторі відображається у вигляді динамічної відмітки, прив'язаної до тієї суднової або берегової станції, яка зробила виклик. При цьому оператор відразу ж може оцінити навігаційну обстановку з прив'язкою до судна, що викликає. «Щиглем» маніпулятора миша по відміченому судну оператор з місця управління ЕКНІС має можливість проглянути детальний склад прийнятого виклику, не відволікаючись від спостереження навігаційної обстановки на моніторі ЕКНІС. Таким чином, пристрій дозволяє оператору формувати і приймати ЦВВ, знаходячись за монітором ЕКНІС, причому судно, що 90497 6 викликається/викликає, прив'язане до конкретної навігаційної обстановки, що створює цілісне представлення навігаційної обстановки у вахтового помічника. Двонаправлений зв'язок через блок двонаправленого інтерфейсу забезпечує також дублювання всіх операційних функцій ЦВВ з місця оператора ЕКНІС. Одночасно всі штатні функції апаратури ЦВВ і ЕКНІС зберігаються в повному обсязі. У разі необхідності вахтовий помічник може в ручному режимі сформувати або проглянути склад ЦВВ безпосередньо на блоці ЦВВ. Тому пропонована система не погіршує експлуатаційних вимог до апаратури ЦВВ в глобальній морській системі зв'язку у разі лиха та забезпечення безпеки мореплавства (ГМЗЛБ). Таким чином, пропонована система дозволяє реалізувати наступні функціональні можливості, сприяючі підвищенню безпеки судноплавства: 1) автоматизувати ручні операції формування і проглядання ЦВВ; 2) забезпечити дублювання всіх функцій блоку ЦВВ з місця оператора ЕКНІС; 3) «прив'язати» судно, яке зробило виклик, або яке потрібно викликати до поточної навігаційної обстановки, що особливо важливо для оперативного прийняття рішень в складній навігаційній обстановці в умовах небезпечного маневрування; 4) уникнути деяких помилок і промахів оператора при формуванні ЦВВ за умови додаткового належного програмного забезпечення, що приведе до зменшення кількості випадків порушення правил радіозв'язку. Слід підкреслити, що з'єднання блоку ЦВВ з пристроєм ЕКНІС через блок інтерфейсу жодним чином не обмежує штатні функції блоку ЦВВ і пристрою ЕКНІС. Блок інтерфейсу технічно може бути виконаний у вигляді інтегральної мікросхеми, яка забезпечить двонаправлений обмін даними між блоком ЦВВ і пристроєм ЕКНІС. Конструктивно дана мікросхема може бути розташована в блоці ЦВВ, а зв'язок з пристроєм ЕКНІС може здійснюватися через стандартний двонаправлений послідовний інтерфейс. 7 Комп’ютерна верстка Д. Шеверун 90497 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
