Захисний надувний протиударний чохол для приладів

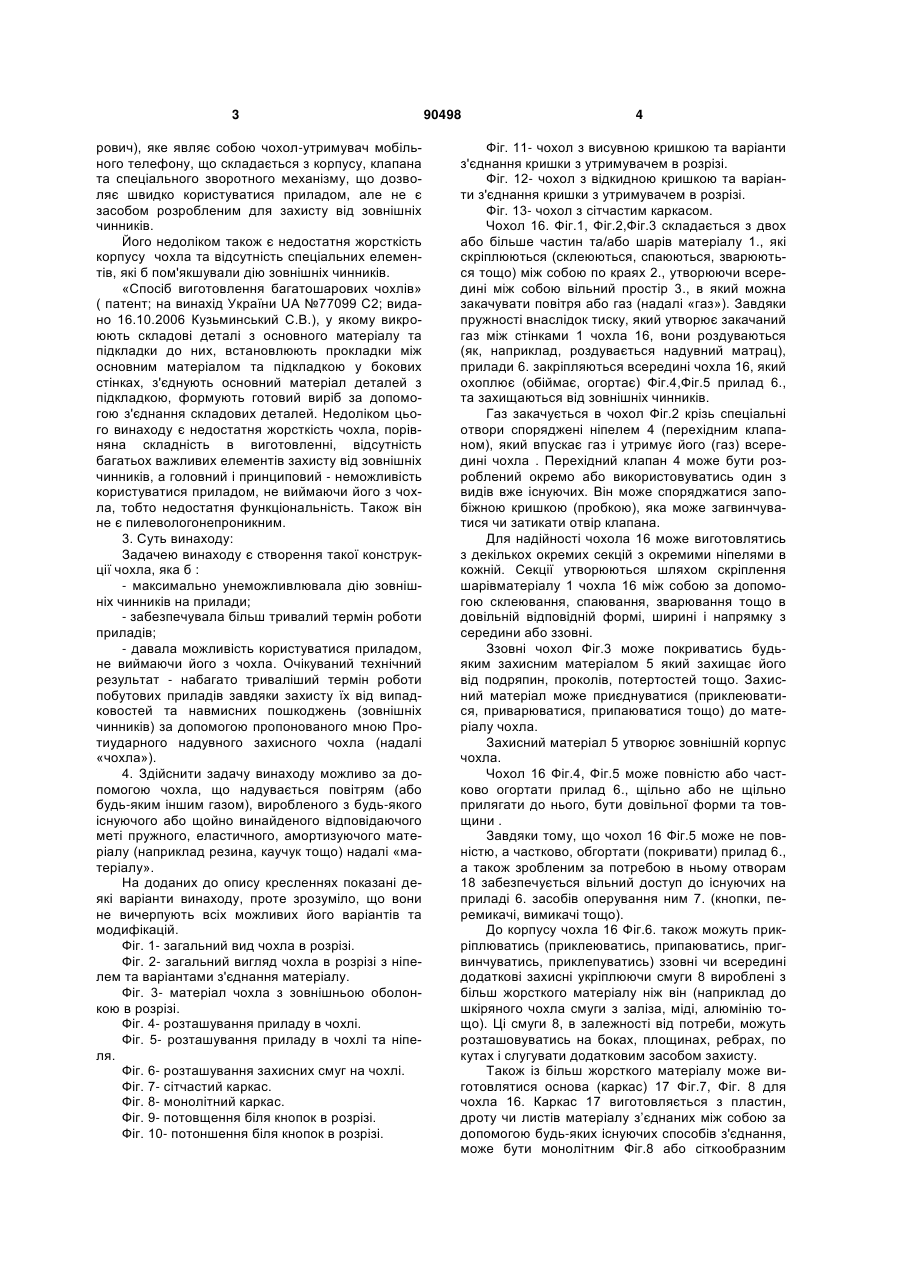

1. Захисний надувний протиударний чохол для приладів, що містить корпус, виконаний з двох або більше шарів з газонепроникного, пи C2 1 3 рович), яке являє собою чохол-утримувач мобільного телефону, що складається з корпусу, клапана та спеціального зворотного механізму, що дозволяє швидко користуватися приладом, але не є засобом розробленим для захисту від зовнішніх чинників. Його недоліком також є недостатня жорсткість корпусу чохла та відсутність спеціальних елементів, які б пом'якшували дію зовнішніх чинників. «Спосіб виготовлення багатошарових чохлів» ( патент; на винахід України UA №77099 С2; видано 16.10.2006 Кузьминський С.В.), у якому викроюють складові деталі з основного матеріалу та підкладки до них, встановлюють прокладки між основним матеріалом та підкладкою у бокових стінках, з'єднують основний матеріал деталей з підкладкою, формують готовий виріб за допомогою з'єднання складових деталей. Недоліком цього винаходу є недостатня жорсткість чохла, порівняна складність в виготовленні, відсутність багатьох важливих елементів захисту від зовнішніх чинників, а головний і принциповий - неможливість користуватися приладом, не виймаючи його з чохла, тобто недостатня функціональність. Також він не є пилевологонепроникним. 3. Суть винаходу: Задачею винаходу є створення такої конструкції чохла, яка б : - максимально унеможливлювала дію зовнішніх чинників на прилади; - забезпечувала більш тривалий термін роботи приладів; - давала можливість користуватися приладом, не виймаючи його з чохла. Очікуваний технічний результат - набагато триваліший термін роботи побутових приладів завдяки захисту їх від випадковостей та навмисних пошкоджень (зовнішніх чинників) за допомогою пропонованого мною Протиударного надувного захисного чохла (надалі «чохла»). 4. Здійснити задачу винаходу можливо за допомогою чохла, що надувається повітрям (або будь-яким іншим газом), виробленого з будь-якого існуючого або щойно винайденого відповідаючого меті пружного, еластичного, амортизуючого матеріалу (наприклад резина, каучук тощо) надалі «матеріалу». На доданих до опису кресленнях показані деякі варіанти винаходу, проте зрозуміло, що вони не вичерпують всіх можливих його варіантів та модифікацій. Фіг. 1- загальний вид чохла в розрізі. Фіг. 2- загальний вигляд чохла в розрізі з ніпелем та варіантами з'єднання матеріалу. Фіг. 3- матеріал чохла з зовнішньою оболонкою в розрізі. Фіг. 4- розташування приладу в чохлі. Фіг. 5- розташування приладу в чохлі та ніпеля. Фіг. 6- розташування захисних смуг на чохлі. Фіг. 7- сітчастий каркас. Фіг. 8- монолітний каркас. Фіг. 9- потовщення біля кнопок в розрізі. Фіг. 10- потоншення біля кнопок в розрізі. 90498 4 Фіг. 11- чохол з висувною кришкою та варіанти з'єднання кришки з утримувачем в розрізі. Фіг. 12- чохол з відкидною кришкою та варіанти з'єднання кришки з утримувачем в розрізі. Фіг. 13- чохол з сітчастим каркасом. Чохол 16. Фіг.1, Фіг.2,Фіг.3 складається з двох або більше частин та/або шарів матеріалу 1., які скріплюються (склеюються, спаюються, зварюються тощо) між собою по краях 2., утворюючи всередині між собою вільний простір 3., в який можна закачувати повітря або газ (надалі «газ»). Завдяки пружності внаслідок тиску, який утворює закачаний газ між стінками 1 чохла 16, вони роздуваються (як, наприклад, роздувається надувний матрац), прилади 6. закріпляються всередині чохла 16, який охоплює (обіймає, огортає) Фіг.4,Фіг.5 прилад 6., та захищаються від зовнішніх чинників. Газ закачується в чохол Фіг.2 крізь спеціальні отвори споряджені ніпелем 4 (перехідним клапаном), який впускає газ і утримує його (газ) всередині чохла . Перехідний клапан 4 може бути розроблений окремо або використовуватись один з видів вже існуючих. Він може споряджатися запобіжною кришкою (пробкою), яка може загвинчуватися чи затикати отвір клапана. Для надійності чохола 16 може виготовлятись з декількох окремих секцій з окремими ніпелями в кожній. Секції утворюються шляхом скріплення шарівматеріалу 1 чохла 16 між собою за допомогою склеювання, спаювання, зварювання тощо в довільній відповідній формі, ширині і напрямку з середини або ззовні. Ззовні чохол Фіг.3 може покриватись будьяким захисним матеріалом 5 який захищає його від подряпин, проколів, потертостей тощо. Захисний матеріал може приєднуватися (приклеюватися, приварюватися, припаюватися тощо) до матеріалу чохла. Захисний матеріал 5 утворює зовнішній корпус чохла. Чохол 16 Фіг.4, Фіг.5 може повністю або частково огортати прилад 6., щільно або не щільно прилягати до нього, бути довільної формита товщини . Завдяки тому, що чохол 16 Фіг.5 може не повністю, а частково, обгортати (покривати) прилад 6., а також зробленим за потребою в ньому отворам 18 забезпечується вільний доступ до існуючих на приладі 6. засобів оперування ним 7. (кнопки, перемикачі, вимикачі тощо). До корпусу чохла 16 Фіг.6. також можуть прикріплюватись (приклеюватись, припаюватись, пригвинчуватись, приклепуватись) ззовні чи всередині додаткові захисні укріплюючи смуги 8 вироблені з більш жорсткого матеріалу ніж він (наприклад до шкіряного чохла смуги з заліза, міді, алюмінію тощо). Ці смуги 8, в залежності від потреби, можуть розташовуватись на боках, площинах, ребрах, по кутах і слугувати додатковим засобом захисту. Також із більш жорсткого матеріалу може виготовлятися основа (каркас) 17 Фіг.7, Фіг. 8 для чохла 16. Каркас 17 виготовляється з пластин, дроту чи листів матеріалу з’єднаних між собою за допомогою будь-яких існуючих способів з'єднання, може бути монолітним Фіг.8 або сіткообразним 5 Фіг.7 . Каркас 17 слугує додатковим чинником для захисту прилада 6. та зміцненню чохла 16. і може розташовуватись як всередині, так і ззовні чохла 16. Каркас 17 може бути з’єднаним з чохлом 16. будь-яким способом або не з’єднуватись. При розташуванні каркасу 17 всередині чохол 16 огортає його по поверхні. При розташуванні каркасу 17 ззовні він огортає чохол 16. по поверхні. Чохол 16 може підходити як для всіх видів і розмірів приладів 6. (універсальний), так і виготовлятися під конкретні прилади 6., їх розміри та особливості. Задля вільного доступу до засобів оперування приладом 7 Фіг.9,Фіг.10, в залежності від потреби, біля них товщина чохла може варіюватися від потовщення Фіг.9; 9 («утоплення» кнопок) до зведення її нанівець Фіг. 10; 10. Потовщення 9 Фіг.9 може слугувати додатковим засобом для запобігання випадковим діям на засоби оперування 7, інструменти приладу . Зведення товщини чохла на нівець 10 Фіг. 10 може слугувати для більш вільного доступу до інструментів 7 приладу 6. Чохол 16. також може покриватися захисною плівкою 18 Фіг.4 ( прозорою, напівпрозорою) із будь-якого придатного матеріалу для захисту від хімічного, метеорологічного та/чи іншого впливу (води, пари, випаровувань, розчинів, сполук, кислот і т.ін.).3а рахунок цієї плівки чохол 16. також може бути пило-вологонепроникним та/або водонепроникним, вогнетривким. Захисна плівка 18 може повністю або частково покривати чохол 16. Захисна плівка 18 може не заважати роботі з приладом 6. за рахунок достатньої прозорості й еластичності. При натисканні на інструменти 7 приладу 6. вона прогинається і дає змогу ними оперувати. За рахунок прозорості плівки 18 інструменти 7 є видимі і доступні. За рахунок роздуття стінок чохла 16.Фіг.4 при надуванні, чохол 16. може щільно притискатись до захисної плівки 18 утворюючи пило-вологостійку та/або вогнетривку оболонку. Чохол 16. Фіг. 11, Фіг. 12 може бути споряджений відкидною 11 або висувною 12 та/чи зйомною кришкою для захисту від випадкового впливу на інструменти 7 (кнопки) приладу 6 .Висувна кришка 12 може кріпитися в утримувачі 13 з пазами 14 в яких вона може рухатися вперед-назад 20 по площині. Утримувач 13 може кріпитися до чохла 16 .за допомогою будь-яких способів (приклеювання, приварювання тощо). Відкидна кришка 11 може кріпитися до утримувача 13 за допомогою шпильок, вісі 15 тощо, на яких вона може рухатись 19 (відкриватись, закриватись). Утримувач 13 кріпиться до чохла 16. Зйомка кришка може вільно зніматися і кріпитися за допомогою пазів, окремих кріплень тощо. Кришка і утримувач можуть виготовлятися з будь-яких відповідних матеріалів (пластмаса, пластик, залізо тощо). Утримувач 13 може приєднуватись до чохла 16. або бути монолітним з чохлом та/або каркасом 17 . 5. Відомості, які підтверджують можливість здійснення винаходу: 90498 6 Наразі вже існують багато видів чохлів для побутової техніки, приладів та технології їх виготовлення. Використовуючи існуючі технології виготовлення надувних виробів (надувні матраци, іграшки тощо) можна виготовляти надувні чохли. Конструкція чохла може являти собою різноманітні комбінації з шарів газонепроникного матеріалу, з’єднаних між собою і утворюючих внутрішній простір, куди закачується газ крізь перехідний клапан з кришкою, який пропускає газ всередину та не випускає його назовні; зовнішньої оболонки з більш жорстких і тривких матеріалів, яка прилягає або приєднується до газонепроникного матеріалу і охоплює його, каркасу,який може розташовуватись як ззовні, так і всередині чохла і являти собою як монолітну , так і сіткообразну конструкцію з більш жорстких матеріалів, захисної пиловологонепроникної та/ або вогнетривкої плівки, виготовленої з відповідних матеріалів та захисних укріплюючих смуг з відповідних матеріалів, будьякої форми, величини та товщини, приєднаних будь-яким засобом у відповідних місцях (площина, ребра, куги) до чохла та/ або його каркасу. Технічний результат досягається завдяки пружності та міцності чохла, який амортизує, відбиває удари та тиск, інші зовнішні фактори. При натисканні, ударі, струсі їх сила рівномірно розподіляється по всій площині чохла та корпуса приладу, завдяки чому в значній мірі зменшується вірогідність їх пошкодження. Чохол «відбиває» удари завдяки своїм амортизуючим властивостям, які досягаються завдяки миттєвому стисканню газу всередині чохла при ударі, струсі; розподілу його сили по всій поверхні і масі чохла та прилада й подальшому розтисканню газу і повернення чохла в вихідний стан. Також частину зовнішніх впливів може перебирати на себе каркас чохла, виготовлений з більш жорстких матеріалів та захисні укріплюючі смуги. При потраплянні на чохол рідини, чи його зануренні в рідину, захисна плівка унеможливлює її проникнення всередину чохла та приладу. Завдяки природним властивостям надувних виробів, при зануренні чохол з і приладом виштовхується із рідини і може не тонути. Використовуючи запропонований мною надувний чохол, захисну плівку та каркас, які є важливою та функціонально дієвою частиною для захисту приладів від зовнішніх чинників, можливо значно подовжити термін використання приладів, їх безпечне перевезення та експлуатацію. Здійснити винахід можливо шляхом впровадження в виробництво та експлуатацію надувного чохла, плівки, каркасу та ін.. Технічно здійснити це можливо шляхом підбору відповідних матеріалів, їх форм та властивостей за ознаками, що відповідають кожному окремому виду приладів та поставленим вимогам щодо ступені їх захисту зокрема. Наприклад, для чохлів для більш важких приладів, як ноутбук, можливо використовувати більш пружні та товсті матеріали ніж в чохлах для пультів керування телевізорами або радіотелефонів; 7 для пультів керування більш жорсткі зовнішні корпуси чохлів (жерсть, залізо, алюміній, пластик та ін.) тощо. 90498 8 Після підбору матеріалів, їхніх необхідних форми, товщини та розміру в технологію виробництва робляться необхідні зміни і впроваджуються в виробництво. 9 Комп’ютерна верстка І.Скворцова 90498 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
