Двосідельний клапан

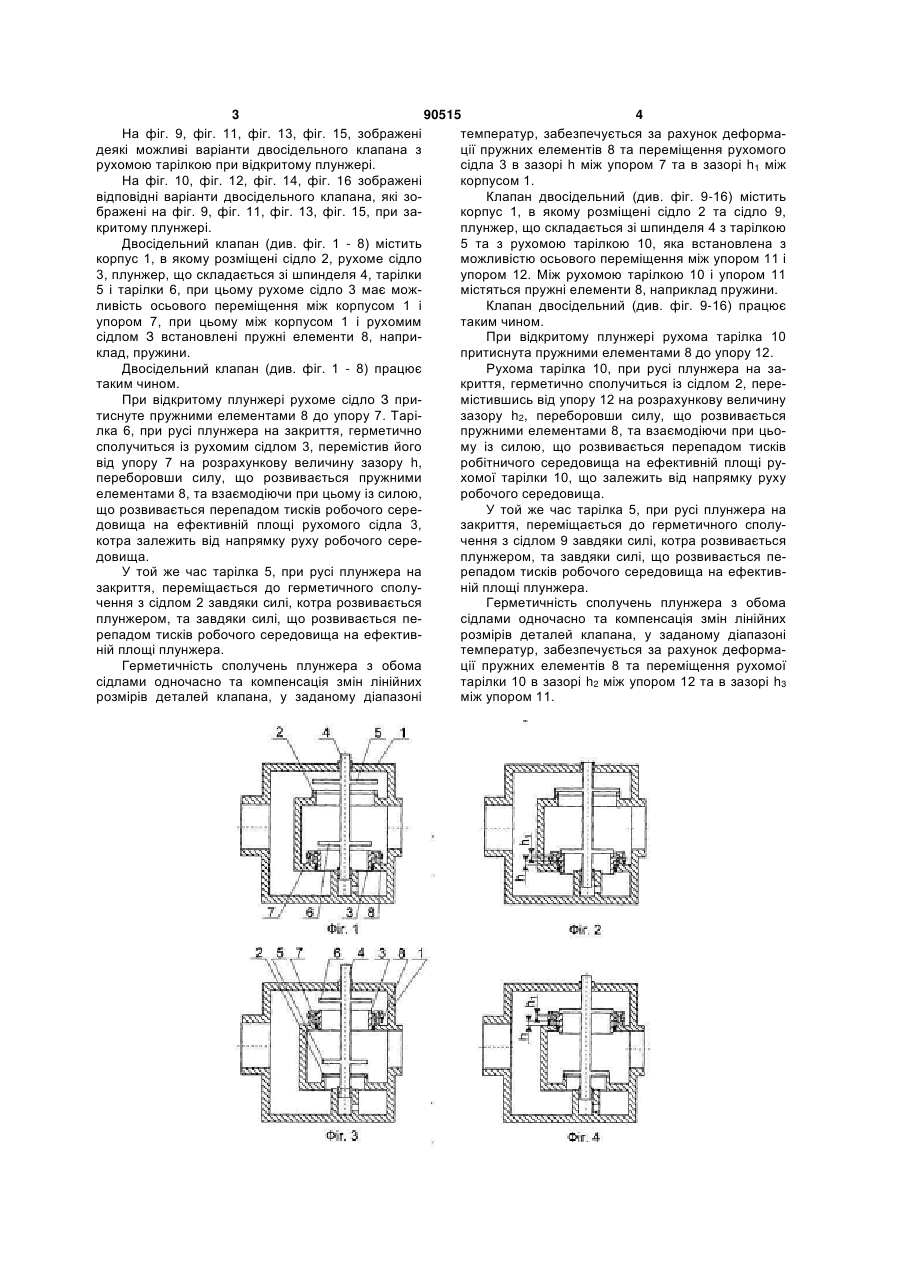

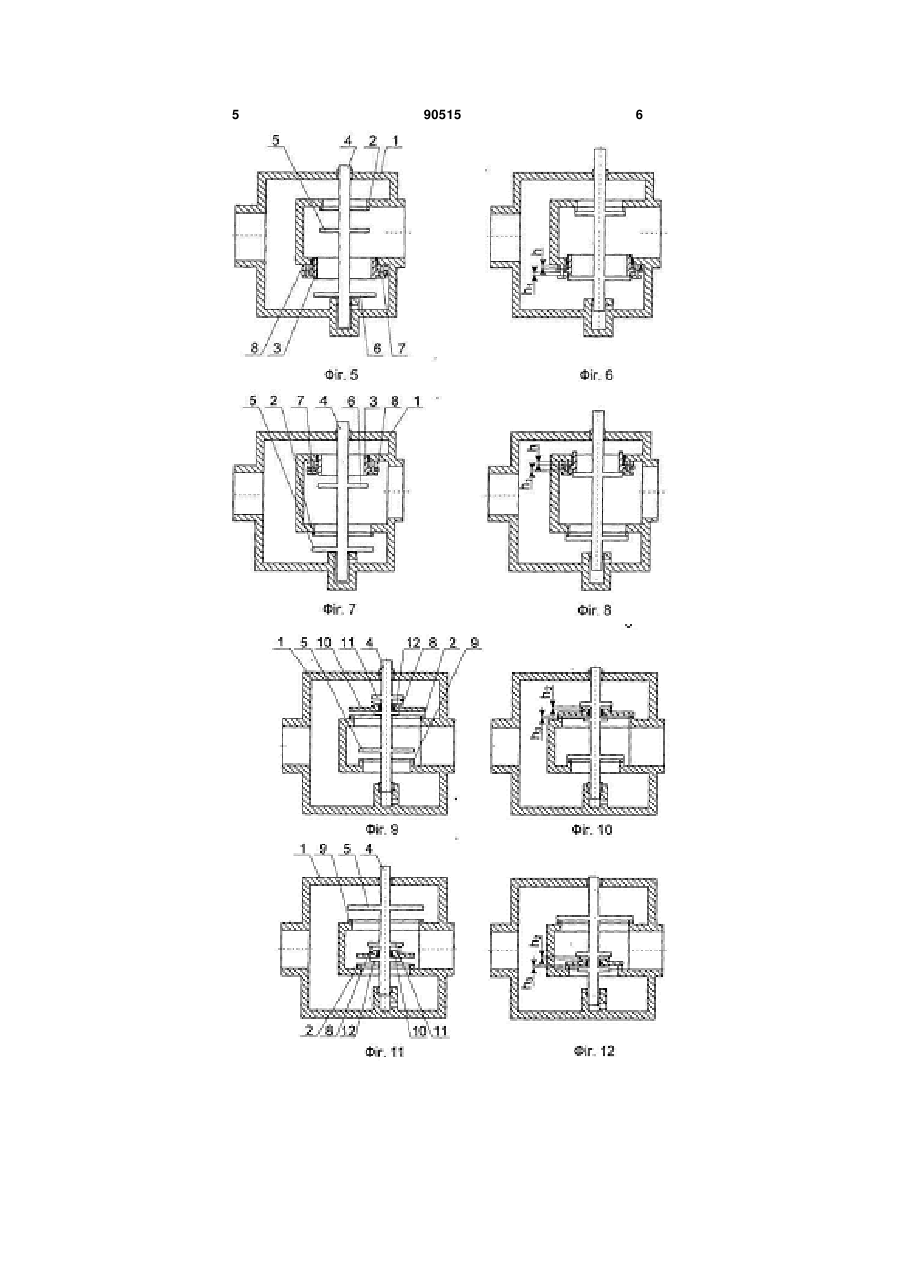

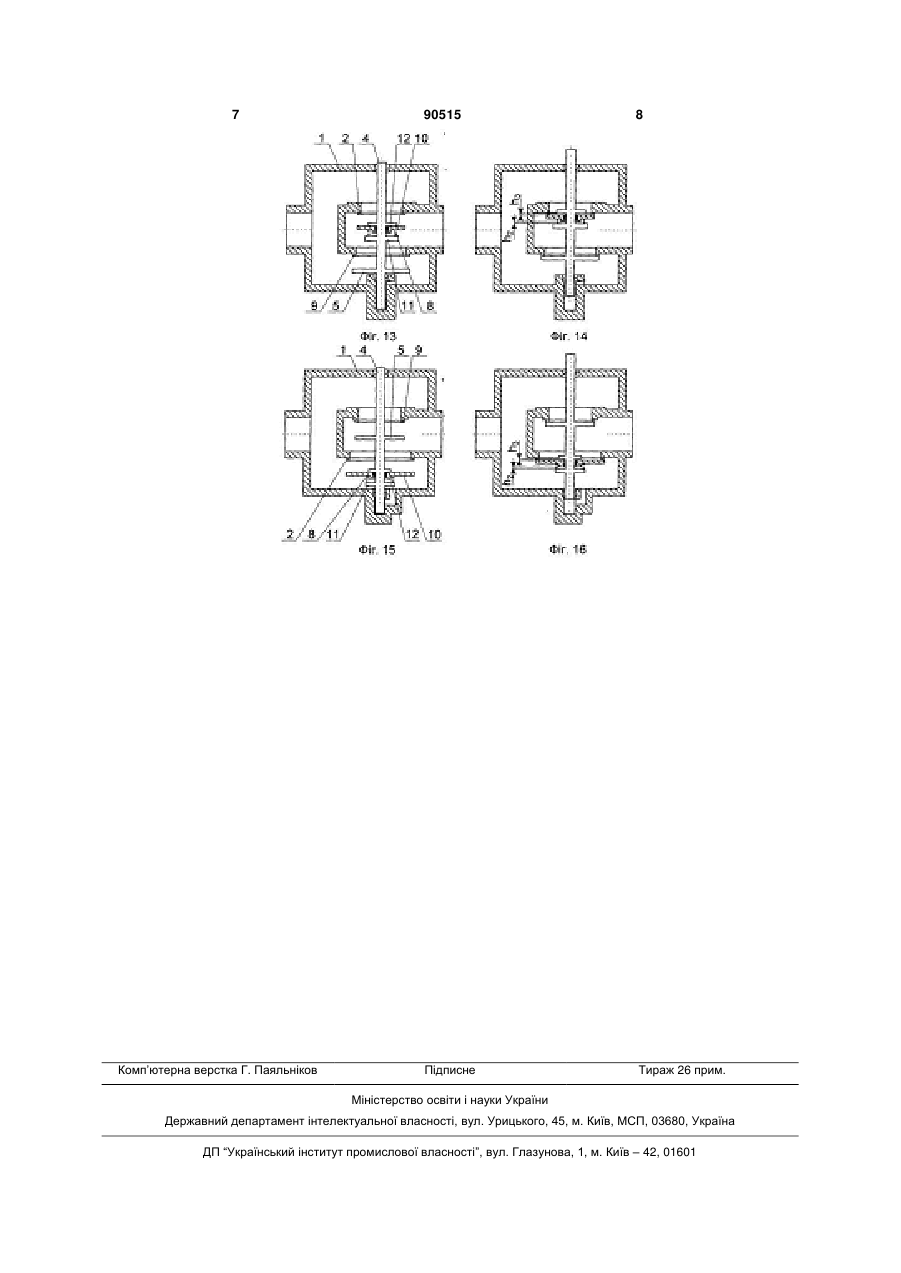

Двосідельний клапан, який містить корпус, в якому розташовані співвісно два сідла та взаємодіючий з ними плунжер, який складається зі шпинделя та двох тарілок, який відрізняється тим, що одне із сідел підпружене пружними елементами та має можливість обмеженого осьового переміщення між корпусом і упором. (19) (21) a200713327 (22) 30.11.2007 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) ЄФРЕМОВ ЄВГЕН ЮРІЙОВИЧ (73) ЄФРЕМОВ ЄВГЕН ЮРІЙОВИЧ (56) JP 55094064 A, F16K 1/34, 17.07.1980 GB 2119480 A, F16K 1/00, 16.11.1983 SU 193187 A1, G05D, 18.04.1967 SU 573652 A1, F16K 1/42, 25.10.1977 RU 2162179 C1, F16K 1/44, 20.01.2001 3 90515 4 На фіг. 9, фіг. 11, фіг. 13, фіг. 15, зображені температур, забезпечується за рахунок деформадеякі можливі варіанти двосідельного клапана з ції пружних елементів 8 та переміщення рухомого рухомою тарілкою при відкритому плунжері. сідла 3 в зазорі h між упором 7 та в зазорі h1 між На фіг. 10, фіг. 12, фіг. 14, фіг. 16 зображені корпусом 1. відповідні варіанти двосідельного клапана, які зоКлапан двосідельний (див. фіг. 9-16) містить бражені на фіг. 9, фіг. 11, фіг. 13, фіг. 15, при закорпус 1, в якому розміщені сідло 2 та сідло 9, критому плунжері. плунжер, що складається зі шпинделя 4 з тарілкою Двосідельний клапан (див. фіг. 1 - 8) містить 5 та з рухомою тарілкою 10, яка встановлена з корпус 1, в якому розміщені сідло 2, рухоме сідло можливістю осьового переміщення між упором 11 і 3, плунжер, що складається зі шпинделя 4, тарілки упором 12. Між рухомою тарілкою 10 і упором 11 5 і тарілки 6, при цьому рухоме сідло 3 має можмістяться пружні елементи 8, наприклад пружини. ливість осьового переміщення між корпусом 1 і Клапан двосідельний (див. фіг. 9-16) працює упором 7, при цьому між корпусом 1 і рухомим таким чином. сідлом З встановлені пружні елементи 8, наприПри відкритому плунжері рухома тарілка 10 клад, пружини. притиснута пружними елементами 8 до упору 12. Двосідельний клапан (див. фіг. 1 - 8) працює Рухома тарілка 10, при русі плунжера на затаким чином. криття, герметично сполучиться із сідлом 2, переПри відкритому плунжері рухоме сідло З примістившись від упору 12 на розрахункову величину тиснуте пружними елементами 8 до упору 7. Тарізазору h2, переборовши силу, що розвивається лка 6, при русі плунжера на закриття, герметично пружними елементами 8, та взаємодіючи при цьосполучиться із рухомим сідлом 3, перемістив його му із силою, що розвивається перепадом тисків від упору 7 на розрахункову величину зазору h, робітничого середовища на ефективній площі рупереборовши силу, що розвивається пружними хомої тарілки 10, що залежить від напрямку руху елементами 8, та взаємодіючи при цьому із силою, робочого середовища. що розвивається перепадом тисків робочого сереУ той же час тарілка 5, при русі плунжера на довища на ефективній площі рухомого сідла 3, закриття, переміщається до герметичного сполукотра залежить від напрямку руху робочого серечення з сідлом 9 завдяки силі, котра розвивається довища. плунжером, та завдяки силі, що розвивається пеУ той же час тарілка 5, при русі плунжера на репадом тисків робочого середовища на ефективзакриття, переміщається до герметичного сполуній площі плунжера. чення з сідлом 2 завдяки силі, котра розвивається Герметичність сполучень плунжера з обома плунжером, та завдяки силі, що розвивається песідлами одночасно та компенсація змін лінійних репадом тисків робочого середовища на ефективрозмірів деталей клапана, у заданому діапазоні ній площі плунжера. температур, забезпечується за рахунок деформаГерметичність сполучень плунжера з обома ції пружних елементів 8 та переміщення рухомої сідлами одночасно та компенсація змін лінійних тарілки 10 в зазорі h2 між упором 12 та в зазорі h3 розмірів деталей клапана, у заданому діапазоні між упором 11. 5 90515 6 7 Комп’ютерна верстка Г. Паяльніков 90515 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
