Металевий пристрій для вимірювання товщини шкіри з ноніусом
Номер патенту: 88289
Опубліковано: 11.03.2014
Автори: Висоцький Володимир Ігорович, Коптюх Валерій Васильович, Висоцька Ольга Іванівна, Висоцька Олена Ігорівна
Формула / Реферат
Металевий пристрій для вимірювання товщини шкіри з ноніусом, що містить штангу та нанесену на неї основну шкалу, рамку з електронним відліковим цифровим механізмом, рухому та нерухому губки, виготовлені з поліаміду та скловолокна, який відрізняється тим, що з лівої сторони розміщені нерухома і рухома губки у вигляді голок, з правої сторони - нерухома у вигляді голки, рухома - у вигляді губки.
Текст

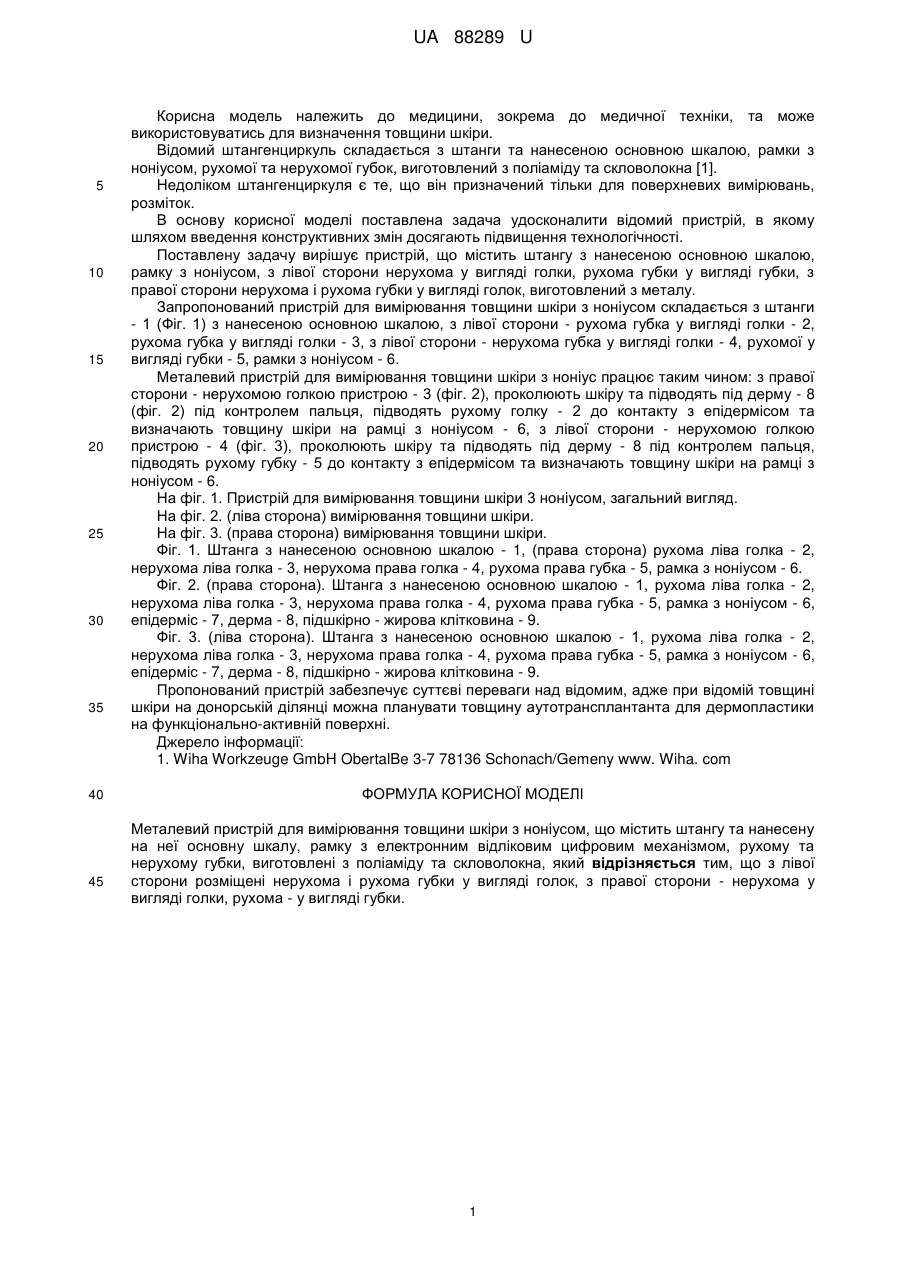

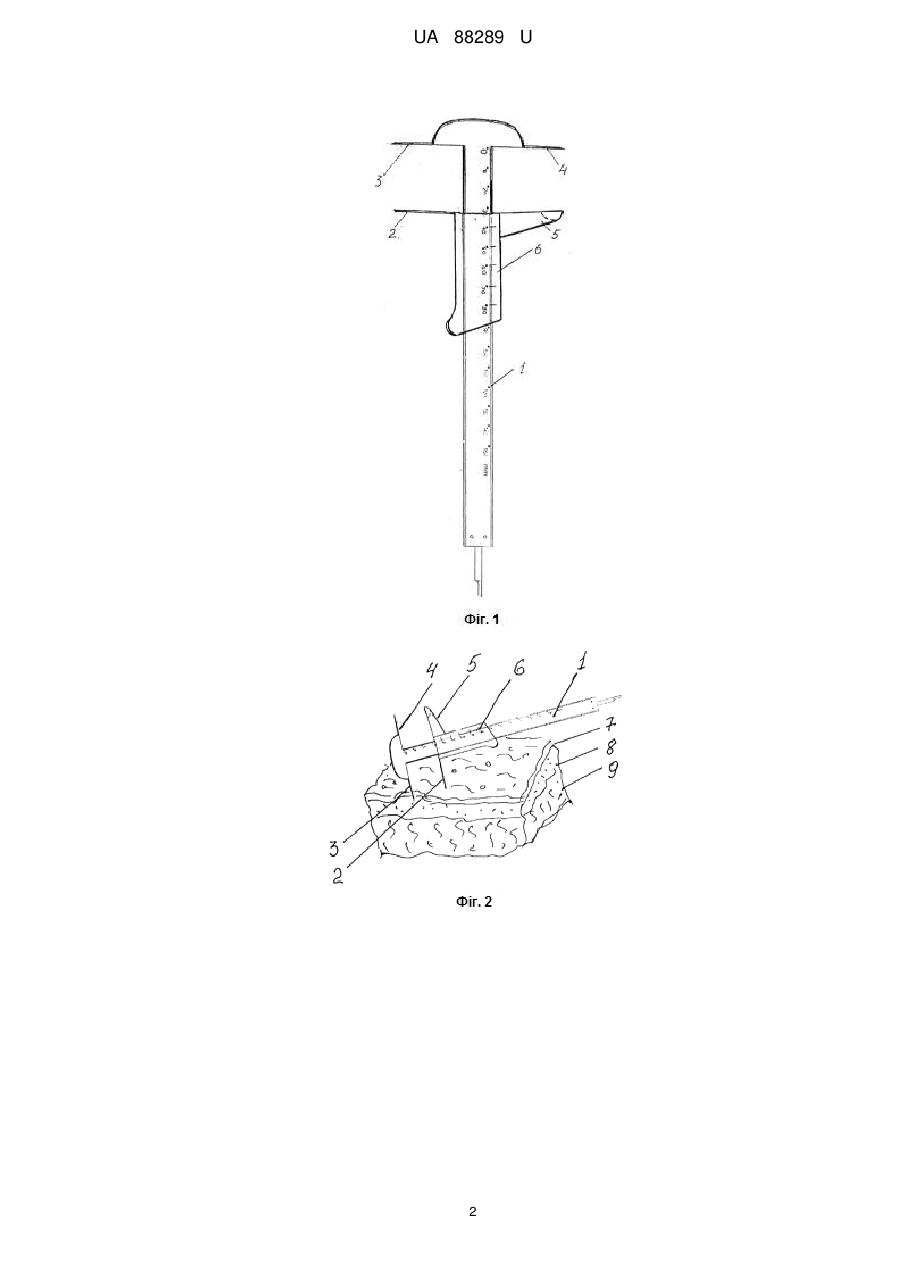

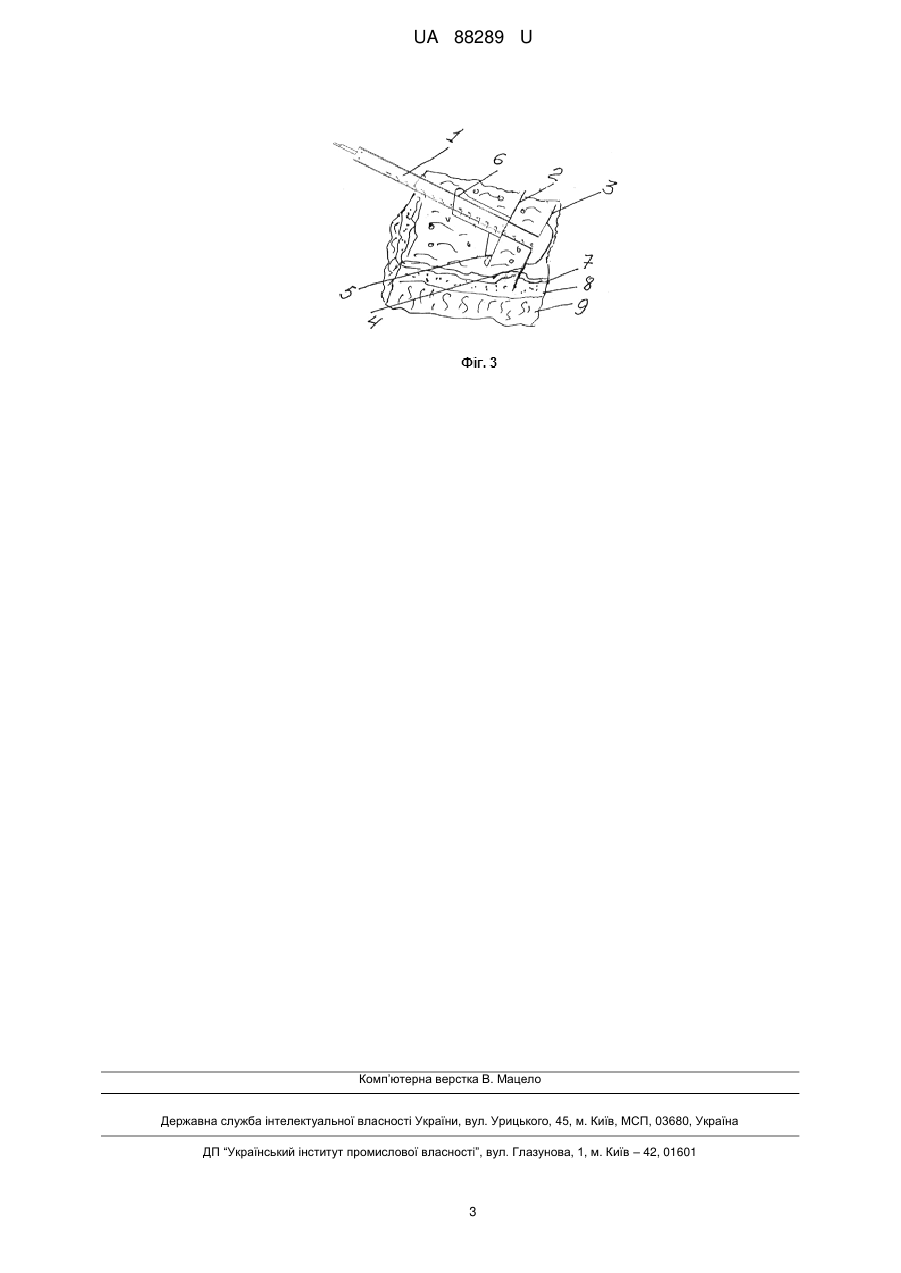

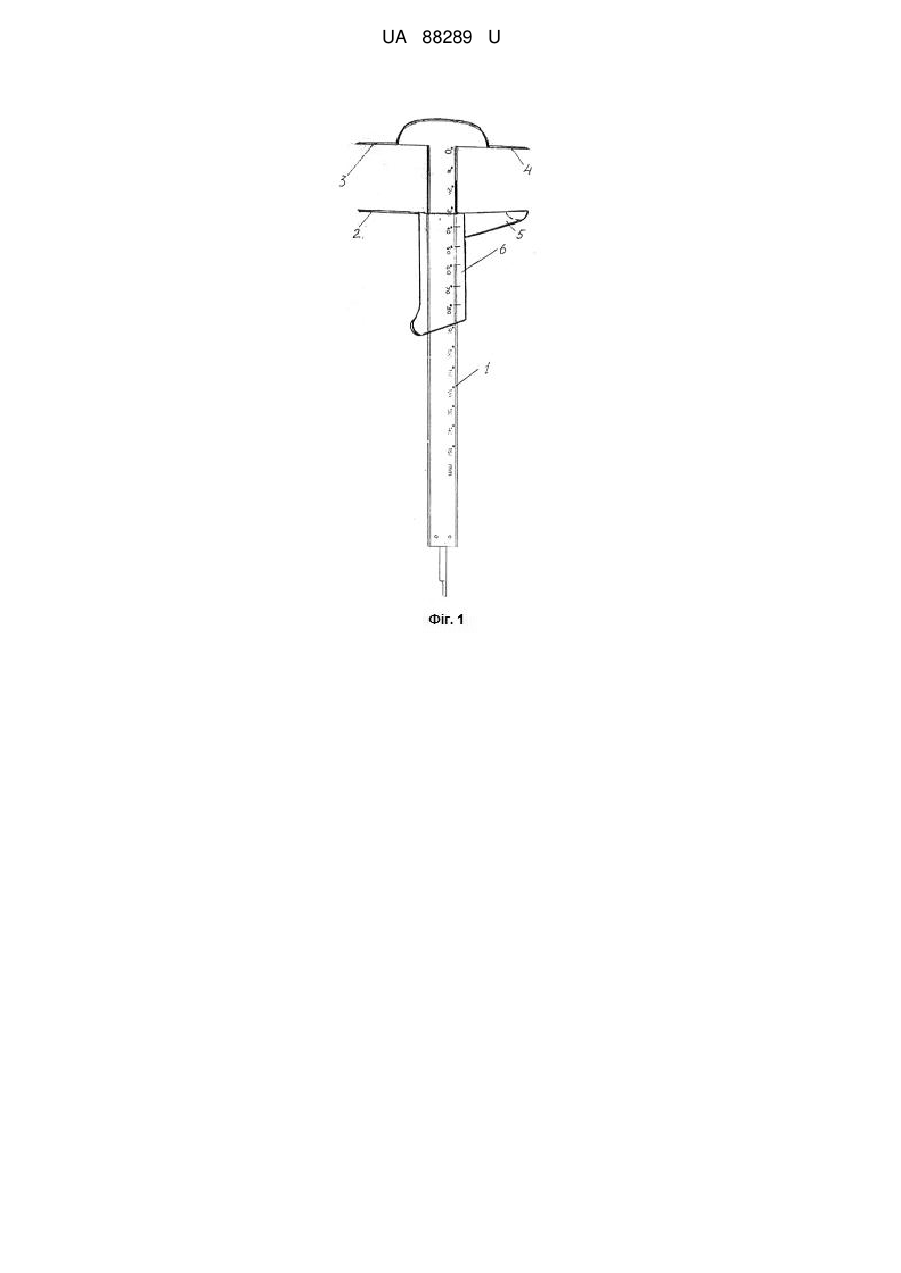

Реферат: Металевий пристрій для вимірювання товщини шкіри з ноніусом містить штангу та нанесену на неї основну шкалу, рамку з електронним відліковим цифровим механізмом, рухому та нерухому губки, виготовлені з поліаміду та скловолокна. З лівої сторони розміщені нерухома і рухома губки у вигляді голок, з правої сторони - нерухома у вигляді голки, рухома - у вигляді губки. UA 88289 U (12) UA 88289 U UA 88289 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення товщини шкіри. Відомий штангенциркуль складається з штанги та нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлена задача удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлену задачу вирішує пристрій, що містить штангу з нанесеною основною шкалою, рамку з ноніусом, з лівої сторони нерухома у вигляді голки, рухома губки у вигляді губки, з правої сторони нерухома і рухома губки у вигляді голок, виготовлений з металу. Запропонований пристрій для вимірювання товщини шкіри з ноніусом складається з штанги - 1 (Фіг. 1) з нанесеною основною шкалою, з лівої сторони - рухома губка у вигляді голки - 2, рухома губка у вигляді голки - 3, з лівої сторони - нерухома губка у вигляді голки - 4, рухомої у вигляді губки - 5, рамки з ноніусом - 6. Металевий пристрій для вимірювання товщини шкіри з ноніус працює таким чином: з правої сторони - нерухомою голкою пристрою - 3 (фіг. 2), проколюють шкіру та підводять під дерму - 8 (фіг. 2) під контролем пальця, підводять рухому голку - 2 до контакту з епідермісом та визначають товщину шкіри на рамці з ноніусом - 6, з лівої сторони - нерухомою голкою пристрою - 4 (фіг. 3), проколюють шкіру та підводять під дерму - 8 під контролем пальця, підводять рухому губку - 5 до контакту з епідермісом та визначають товщину шкіри на рамці з ноніусом - 6. На фіг. 1. Пристрій для вимірювання товщини шкіри 3 ноніусом, загальний вигляд. На фіг. 2. (ліва сторона) вимірювання товщини шкіри. На фіг. 3. (права сторона) вимірювання товщини шкіри. Фіг. 1. Штанга з нанесеною основною шкалою - 1, (права сторона) рухома ліва голка - 2, нерухома ліва голка - 3, нерухома права голка - 4, рухома права губка - 5, рамка з ноніусом - 6. Фіг. 2. (права сторона). Штанга з нанесеною основною шкалою - 1, рухома ліва голка - 2, нерухома ліва голка - 3, нерухома права голка - 4, рухома права губка - 5, рамка з ноніусом - 6, епідерміс - 7, дерма - 8, підшкірно - жирова клітковина - 9. Фіг. 3. (ліва сторона). Штанга з нанесеною основною шкалою - 1, рухома ліва голка - 2, нерухома ліва голка - 3, нерухома права голка - 4, рухома права губка - 5, рамка з ноніусом - 6, епідерміс - 7, дерма - 8, підшкірно - жирова клітковина - 9. Пропонований пристрій забезпечує суттєві переваги над відомим, адже при відомій товщині шкіри на донорській ділянці можна планувати товщину аутотрансплантанта для дермопластики на функціонально-активній поверхні. Джерело інформації: 1. Wiha Workzeuge GmbH ObertalBe 3-7 78136 Schonach/Gemeny www. Wiha. com ФОРМУЛА КОРИСНОЇ МОДЕЛІ Металевий пристрій для вимірювання товщини шкіри з ноніусом, що містить штангу та нанесену на неї основну шкалу, рамку з електронним відліковим цифровим механізмом, рухому та нерухому губки, виготовлені з поліаміду та скловолокна, який відрізняється тим, що з лівої сторони розміщені нерухома і рухома губки у вигляді голок, з правої сторони - нерухома у вигляді голки, рухома - у вигляді губки. 1 UA 88289 U 2 UA 88289 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Автори англійськоюKoptiukh Valerii Vasyliovych
Автори російськоюКоптюх Валерий Васильевич
МПК / Мітки
МПК: A61B 17/322
Мітки: шкіри, металевій, пристрій, товщини, ноніусом, вимірювання
